在化工、能源、市政供水以及轻工生产的物料储运环节,卧式承压罐体是应用频次极高的静设备类结构,这类设备的核心作用是在带压工况下完成气态、液态介质的暂存与缓冲,部分场景下也会作为小型反应单元的承载壳体,适配生产流程中压力波动下的介质储量调节需求。不同于立式储罐的大容积占地特性,卧式布置的罐体更适合厂房内层高受限、需要沿管线走向排布的安装场景,能够在狭长的设备布置空间内完成多台罐体的串联或并联布设,降低管线布设的弯折损耗与施工成本。

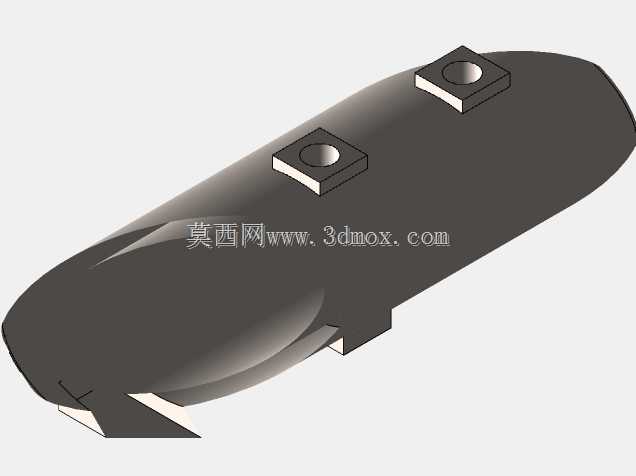

从结构设计逻辑来看,该罐体采用椭圆封头搭配直筒段的经典承压结构,椭圆封头的曲面曲率经过受力优化,能够在内部介质压力作用下将应力均匀分散到封头与筒身的连接焊缝位置,避免局部应力集中导致的结构失效风险。筒身顶部设置的两个带安装孔的凸台支座,是为了适配罐体上方的接管、阀门或者安全附件的安装需求,凸台与筒身采用一体化焊接结构设计,相比后期焊接的补强板结构,能够减少焊缝数量,降低压力边界的泄漏概率,凸台上的安装孔经过同轴度公差校核,能够保证附件安装后的密封面贴合精度,避免带压运行时出现密封渗漏问题。筒身底部设置的两个支撑脚结构,采用与筒身曲面贴合的焊接支座,支座的支撑面经过平面度处理,能够保证罐体放置在基础钢架或者混凝土基座上时的接触均匀性,避免局部支撑应力过大导致筒身变形,支撑脚的位置经过重心核算,设置在罐体整体重心的两侧对称位置,能够保证满介质状态下罐体的放置稳定性,不会出现侧倾或者局部沉降的问题。
在实际建模过程中,这类罐体的结构设计需要重点关注几个边界参数:首先是直筒段的长度与直径比例,常规卧式承压罐体的长径比控制在3:1到5:1区间内,既能够保证足够的储料容积,又不会因为筒身过长导致支撑跨距过大,引发筒身中部的挠度变形超标;其次是顶部凸台的位置间距,需要匹配上方接入管线的安装间距要求,预留足够的操作空间用于阀门的手动操作或者仪表的检修拆装,两个凸台之间的净距需要满足常规扳手的操作空间需求,避免后期安装时出现工具无法操作的问题;底部支撑脚的安装边界需要匹配现场基础的预埋螺栓孔位,支撑脚的开孔尺寸与孔距需要和基础螺栓的规格对应,同时预留2-5mm的安装调整余量,抵消基础施工的尺寸误差,保证罐体能够顺利就位。
从功能特性来看,该罐体的承压壳体壁厚经过等强度核算,能够适配中低压工况下的介质存储需求,筒身的曲面过渡位置都做了圆角处理,避免应力集中点的出现,所有焊接位置的结构都预留了足够的焊脚高度,能够满足承压边界的强度要求。在实际应用场景中,这类小型卧式罐体常被用在压缩空气系统的缓冲环节,安装在空压机后端的管路上,缓冲压缩空气的压力脉动,稳定系统供气压力;也会被用在小型供水系统的压力水罐环节,配合水泵完成供水压力的稳定调节,避免水泵频繁启停;在化工小型生产装置中,这类罐体也可作为中间物料的暂存罐,承接上一工序的出料,为下一工序稳定供料,缓冲生产流程中的流量波动。
建模过程中需要注意,封头与筒身的连接位置需要做相切约束,保证曲面过渡的顺滑性,避免建模时出现的折线棱角导致后续有限元应力分析时出现虚假应力集中点;顶部凸台与筒身的连接位置需要做融合处理,模拟实际焊接后的圆滑过渡结构,还原真实的受力状态;底部支撑脚与筒身的贴合面需要完全匹配筒身的外曲面,保证支撑结构的受力传递路径合理,不会出现局部悬空的问题。这类结构的三维模型能够为后续的工程图输出、应力仿真分析、安装布置模拟提供准确的数字基础,帮助设计人员在方案阶段就完成安装边界的校核、结构强度的初步验证,减少后期现场安装与生产制造环节的设计变更问题。
