双摇杆连杆传动机构三维结构设计

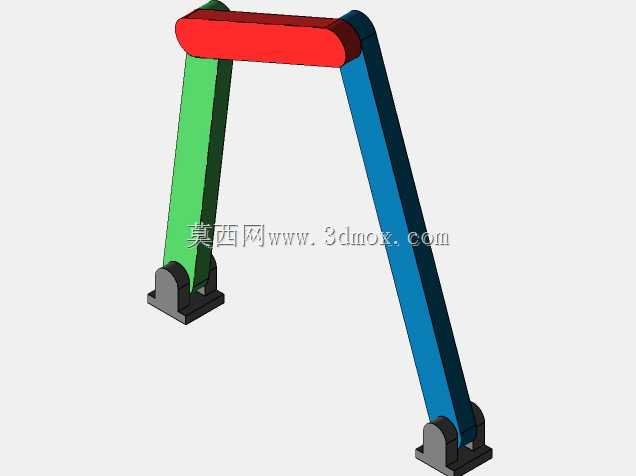

　　在轻工输送、物料分拣、小型工装变位等常见的工业场景里，双摇杆机构是实现固定角度往复摆动传递的核心基础构件，区别于曲柄摇杆、双曲柄类的四杆衍生结构，这类机构的两个连架杆均只能在限定角度范围内做摆动运动，不存在整周回转的构件，因此非常适配不需要连续旋转、仅需要在两个固定工位间完成摆角切换的作业需求，比如小型生产线的工件拨料、工装夹具的开合导向、检测工位的探头摆入摆出等场景，都能看到这类连杆结构的实际应用。从实际功能落地的角度看，这套双摇杆结构的核心作用是将输入端的摆动动力，通过连杆的刚性传递，同步带动输出端摇杆完成预设轨迹的摆动，整个传动过程完全依靠铰接副的刚性接触完成动力传递，不需要额外的导轨、滑块类导向构件，相比带传动、

　　链传动这类柔性传动方式，连杆传动的传动比固定，运动轨迹完全由杆长参数决定，不存在打滑、传动滞后的问题，在低速、轻载的往复摆动工况下，运行稳定性极强，日常维护仅需要定期对铰接转动副加注润滑脂即可，维护成本极低。在设计这套结构的过程中，首先需要明确的是两个摇杆的固定铰接点的安装间距，这是整个机构的安装基准边界，两个固定铰座的中心距一旦确定，整个机构的杆长配比就需要围绕这个基准做核算，要保证两个摇杆在整个摆动行程中不存在死点位置，同时要校核连杆与两个摇杆的铰接点运动轨迹，避免摆动过程中构件与周边安装的其他设备部件发生运动干涉。具体到构件的尺寸设计上，两个摇杆的长度需要匹配实际需要的输出摆角，通常在这类常规双摇杆结构中，

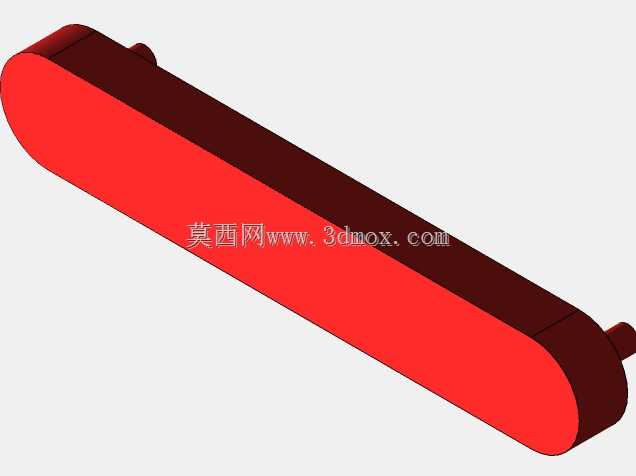

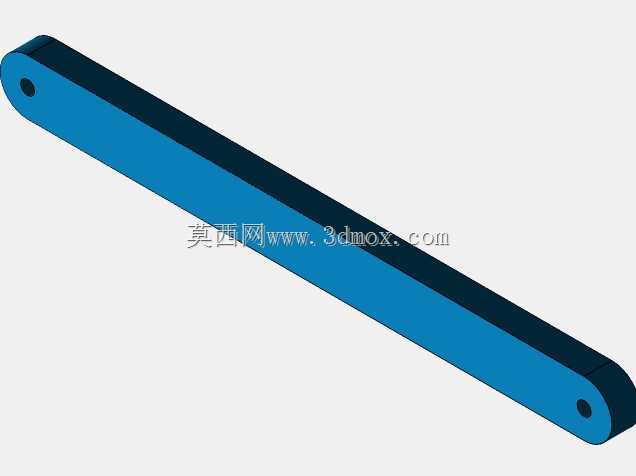

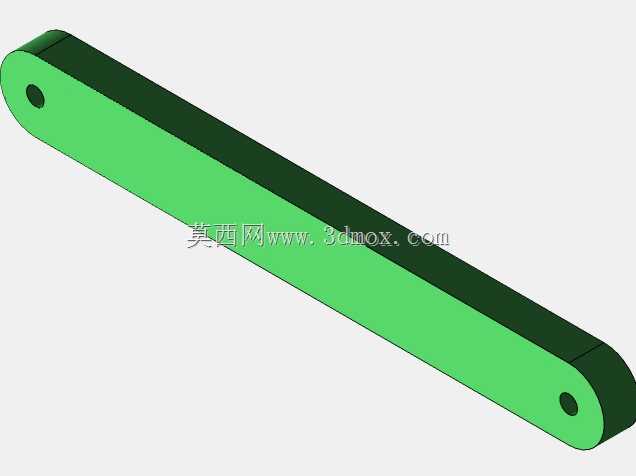

　　摇杆的有效摆动角度控制在30度到70度区间内最为合理，摆角过大会导致铰接处的受力角度恶化，增加转动副的径向载荷，加剧铰接销轴的磨损；摆角过小则会导致动力传递的行程浪费，无法满足工位切换的位移需求。连杆作为连接两个摇杆的中间传动构件，其两端的铰接孔中心距需要严格按照四杆机构的运动学公式核算，保证输入端摇杆摆动到极限位置时，输出端摇杆刚好抵达预设的工位端点，同时要在连杆的结构设计上做等强度优化，因为连杆在传动过程中主要承受交变的拉压载荷，不需要承受过大的弯曲力矩，所以连杆的截面可以做轻量化设计，在保证刚性的前提下减少不必要的材料冗余，降低整个机构的运动惯量，减少摆动启停过程中的冲击载荷。两个固定铰座的安装面需要设计统一的基准定位面，

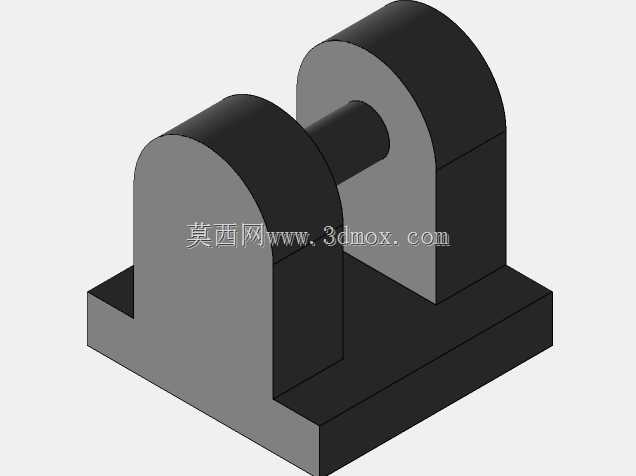

　　通常会在铰座底部加工定位销孔，安装时通过定位销与设备机架做精准定位，避免安装位置偏差导致机构运动卡滞，铰接销轴与孔的配合选择间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证转动的顺畅性，又不会因为间隙过大导致运动轨迹出现偏差。在实际选型应用时，需要根据实际工况的载荷大小确定构件的材质，轻载工况下可以选用工程塑料或者铝合金材质制作构件，降低整体重量；中载工况下则选用45号钢做调质处理，铰接位置加装耐磨铜套，提升转动副的使用寿命。整个机构的外形轮廓在摆动过程中不会超出两个固定铰座的外侧边界，安装时只需要预留出摇杆摆动的扇形空间即可，不需要额外预留过大的安装空位，非常适合在空间紧凑的小型自动化设备内部集成使用。在建模过程中，所有铰接位置都按照实际装配的配合关系做了约束设置，可以直接通过运动仿真模拟整个摆动行程的运动状态，验证不同杆长参数下的摆角范围、运动轨迹以及受力情况，方便设计人员根据实际的项目需求快速调整杆长参数，不需要重新从零开始搭建结构模型，能够大幅缩短前期方案设计的周期。
