双曲柄连杆传动机构教学演示结构

项目分类:通用机械零部件 发布时间:2022-01-21 ID:515223
  • 双曲柄连杆传动机构教学演示结构
  • 双曲柄连杆传动机构教学演示结构
  • 双曲柄连杆传动机构教学演示结构
  • 双曲柄连杆传动机构教学演示结构
  • 双曲柄连杆传动机构教学演示结构

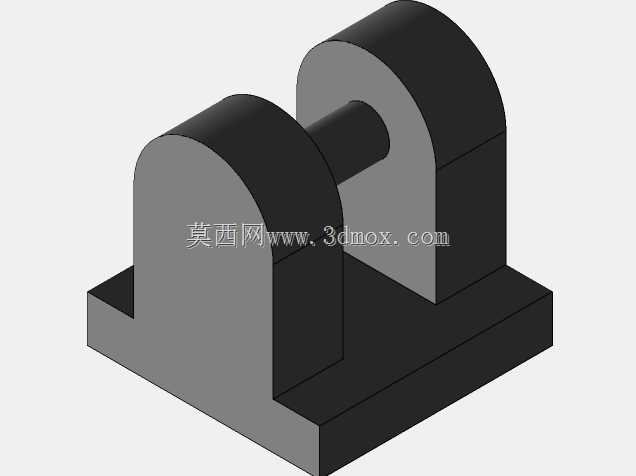

  在机械原理教学演示、小型自动化输送线的节拍联动、轻工包装设备的往复动作执行单元中,双曲柄四杆机构是实现连续回转运动到特定轨迹往复运动转换的核心基础结构,这套结构的设计核心围绕双曲柄存在的几何条件展开,即机架长度为四杆中最短,连架杆与机架的长度和小于等于其余两杆长度之和,保证两个连架杆均能实现整周回转,不存在死点位置,无需额外配置飞轮跨越死点的辅助结构,适合高速连续运转的工况。从安装边界来看,整套机构的底部两个铰接支座采用带安装孔的方块式基座,基座底面为全平面加工面,可直接通过螺栓固定在设备安装平台或者教学实训台的T型槽面上,两个支座的中心距为固定机架长度,安装时需保证两个铰接轴的同轴度误差控制在0.02mm以内,

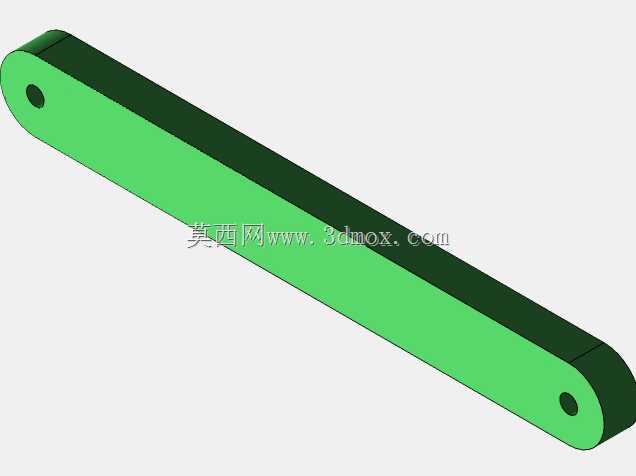

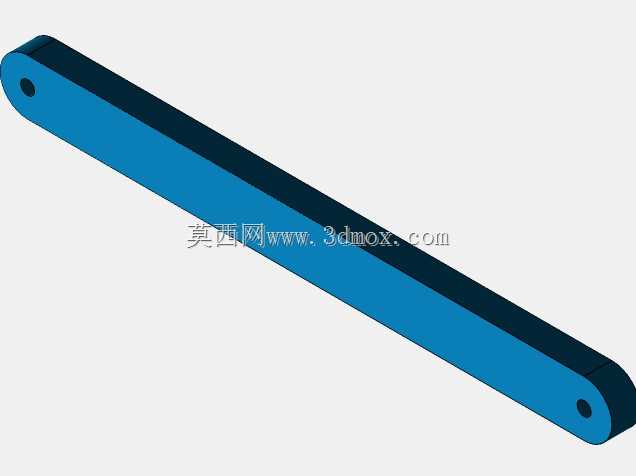

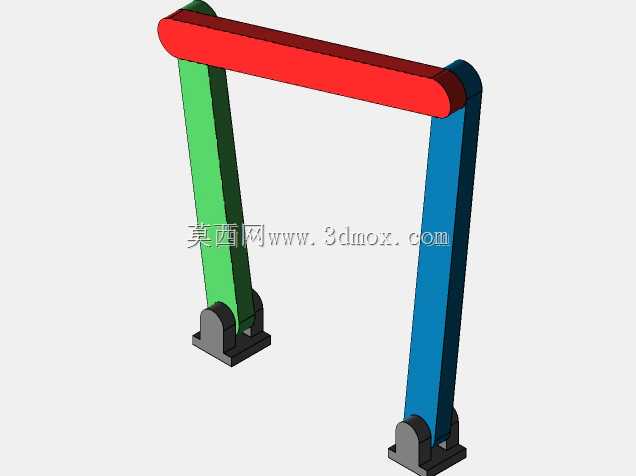

  避免运转过程中出现连杆卡滞、铰接副偏磨的问题。两个曲柄构件分别采用不同色彩做区分,其中一侧曲柄为立式长杆结构,另一侧曲柄为对应长度的回转构件,顶部的连杆为长条形圆弧端头构件,两端分别与两个曲柄的顶端铰接,铰接副采用间隙配合的销轴结构,配合间隙控制在0.01-0.03mm之间,既保证转动灵活无卡滞,又避免间隙过大导致的运动轨迹偏差。在实际应用场景中,这类双曲柄机构常被用在需要实现特定平动轨迹的工位,比如印刷设备的纸张输送抬升机构、农业机械的分禾器联动结构、小型锻压设备的送料联动单元,通过调整两个曲柄的长度比值,可以改变顶部连杆的运动轨迹,满足不同工位的动作行程需求。设计过程中,所有铰接位置均做了加厚处理,

  避免长期交变载荷下出现铰接孔的磨损变形,构件的棱边均做了倒圆角处理,既消除加工锐边的安全隐患,也能减少应力集中,提升构件的疲劳寿命。整套机构的运动特性为,当主动曲柄做匀速整周回转时,从动曲柄同样做整周回转,顶部连杆做平面复合运动,其运动轨迹为对称的封闭曲线,可带动安装在连杆上的执行件完成特定的循环动作,相比凸轮传动结构,这类连杆机构的加工难度更低,维护更简便,耐冲击性能更强,适合在有粉尘、轻度冲击的生产环境中长期运行。安装调试时,需要先将两个基座固定在安装基准面上,复测两个铰接轴的平行度,再依次安装曲柄、连杆构件,手动盘车检查整周运转过程中是否存在卡滞点,确认铰接副转动灵活后再连接驱动源,驱动源通常连接在其中一个曲柄的转轴端,

  可搭配减速电机直接驱动,无需额外的传动转换结构。在教学实训场景中,这套结构可直观演示双曲柄机构的运动特性、急回特性,帮助学习者理解四杆机构的曲柄存在条件、运动转换逻辑,也可作为机构创新设计的基础原型,通过调整杆长参数衍生出不同运动特性的连杆机构,满足不同的设备动作需求。
