格兰富CM3-5带压力罐泵组结构设计

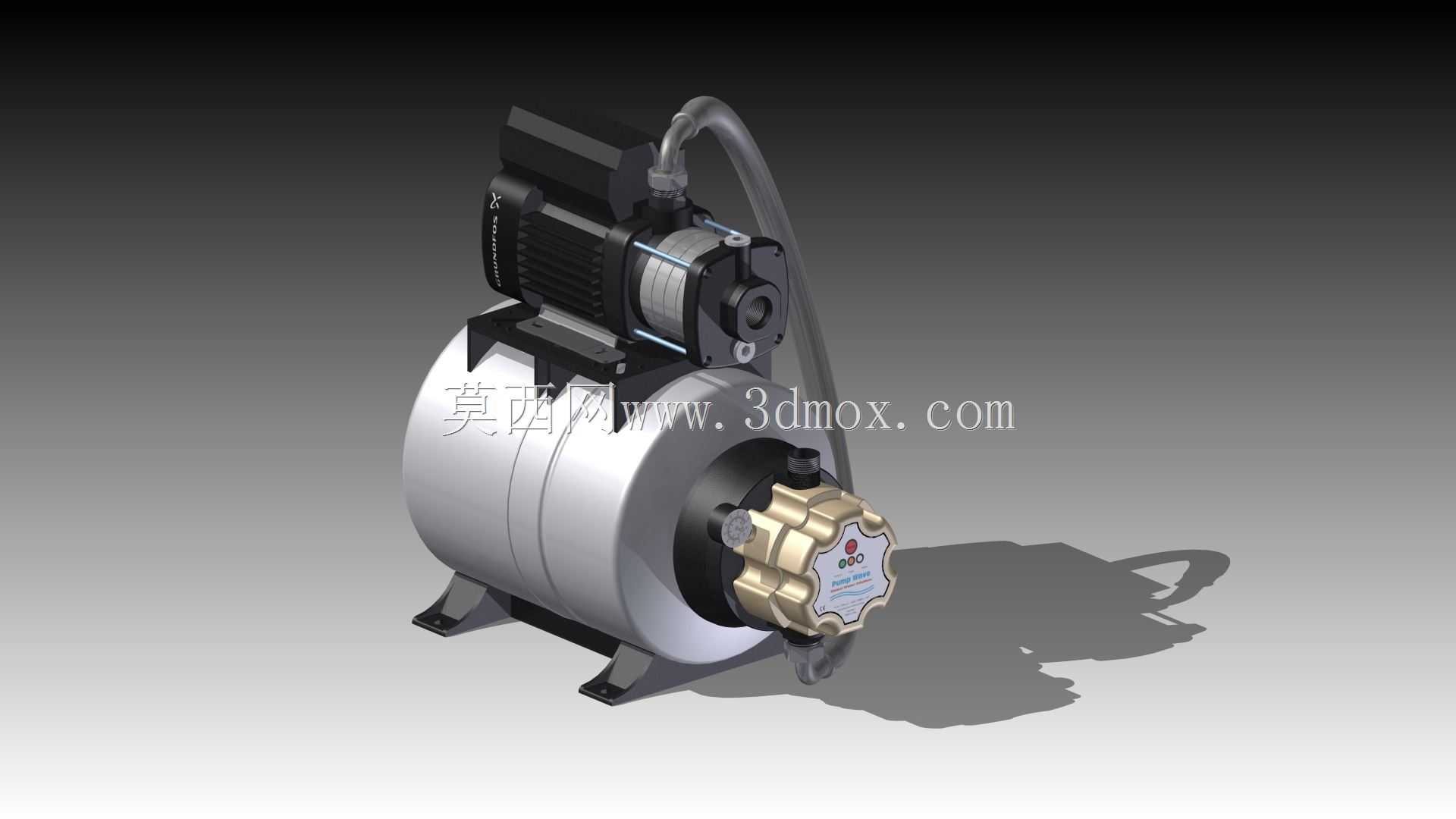

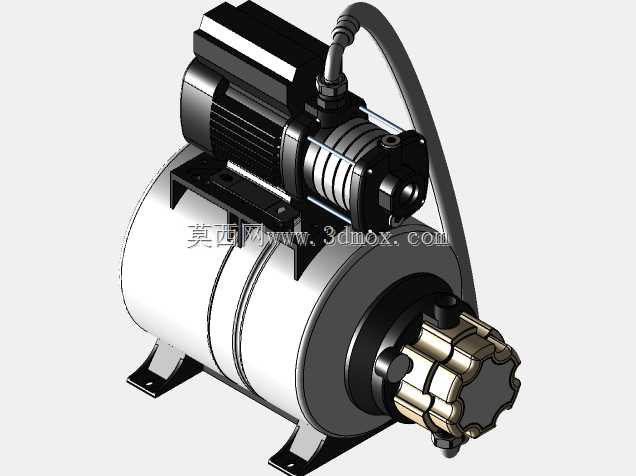

　　这款泵组的三维建模还原了民用及小型商用供水场景下的增压供水核心单元，核心匹配独栋住宅、小型商铺、复式户型的日常供水增压需求，也可适配小型园艺浇灌、小型商用净水系统前端增压的使用场景，解决市政供水压力不足时段出水流量小、高层用水点水压波动的实际问题。从结构设计逻辑来看，建模过程中优先还原了泵头与压力罐的同轴布局思路，将电机驱动段、泵头增压段、压力储水段沿水平轴向排布，尽可能压缩整机的横向安装占用空间，同时将泵头出水端设置在整机前侧，方便现场安装时对接出水管道，进水端设置在泵体侧上方，可灵活适配硬管、软管两种进水连接方式。泵组的核心功能逻辑是通过压力罐预充气压的缓冲作用，减少水泵的频繁启动次数：当用户端打开出水阀门时，

　　压力罐内预存的带压水体优先释放，维持出水压力稳定，当罐内压力下降到启动阈值时水泵才启动补水，既降低了电机的启停损耗，也避免了小流量用水时水泵反复启停带来的管路水锤问题。建模时对安装边界的还原也贴合工程实际，整机底部设置的两个支撑脚预留了标准膨胀螺栓安装孔位，可直接固定在水泥基础、设备支架上，支撑脚的高度设计预留了管路对接的操作空间，无需额外抬高整机即可完成底部管路的紧固操作；整机的外接管路接口均采用标准管螺纹规格，可直接匹配市面通用的水暖管件，无需额外定制转接头。从部件细节来看，电机段的散热筋结构做了等比例还原，建模时保留了散热筋的间距与凸起高度，匹配实际电机的散热面积设计，避免建模时简化散热结构导致后续做热仿真分析时出现参数偏差；

　　泵头的铜质流道段还原了内部叶轮腔的外部轮廓，进出水流道的走向贴合实际流体走向，可直接用于后续的流场仿真参考；压力罐的罐体采用圆柱形承压结构设计，两端的封头弧度匹配实际承压罐体的标准曲率，罐体与泵体的连接支架做了加强筋结构还原，保证泵组运行时的结构稳定性，避免电机运行振动导致连接部位松动。这款泵组的设计还考虑了日常维护的操作空间，泵头的排气螺钉位置预留了螺丝刀操作空间，压力罐的气压充注口设置在罐体前端，无需拆卸整机即可完成气压检测与补充，电机的接线盒位置设置在整机侧上方，避免管路漏水时滴落到接线部位引发安全隐患。在建模的尺寸还原上，压力罐的直径、泵头的轴向长度、电机段的安装尺寸均严格按照实物的安装尺寸做了等比例还原，

　　整机的重心落在两个支撑脚的中心连线附近，安装后不会出现偏载问题，连接管路后也不会因为管路重量导致整机倾斜。针对家用场景的使用特点，整机的外露管路做了圆弧过渡处理，没有尖锐凸起，避免安装维护时磕碰受伤，泵体与压力罐的连接软管还原了实际的弯曲半径，避免建模时出现软管弯折角度过小不符合实际安装要求的问题。
