卧式多级离心泵结构三维设计

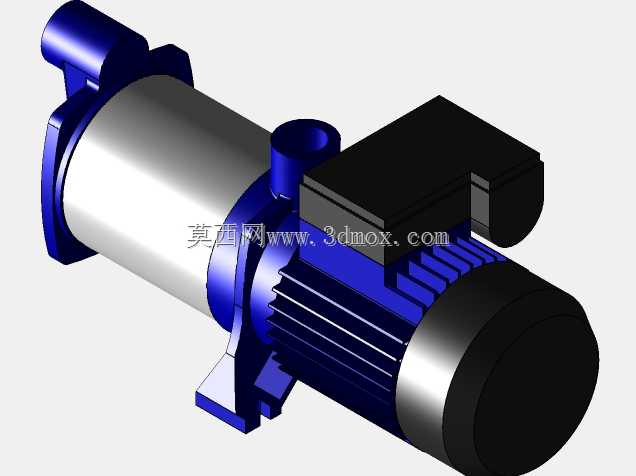

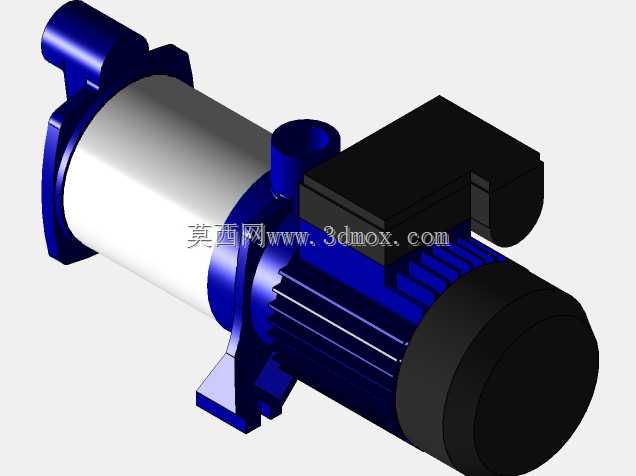

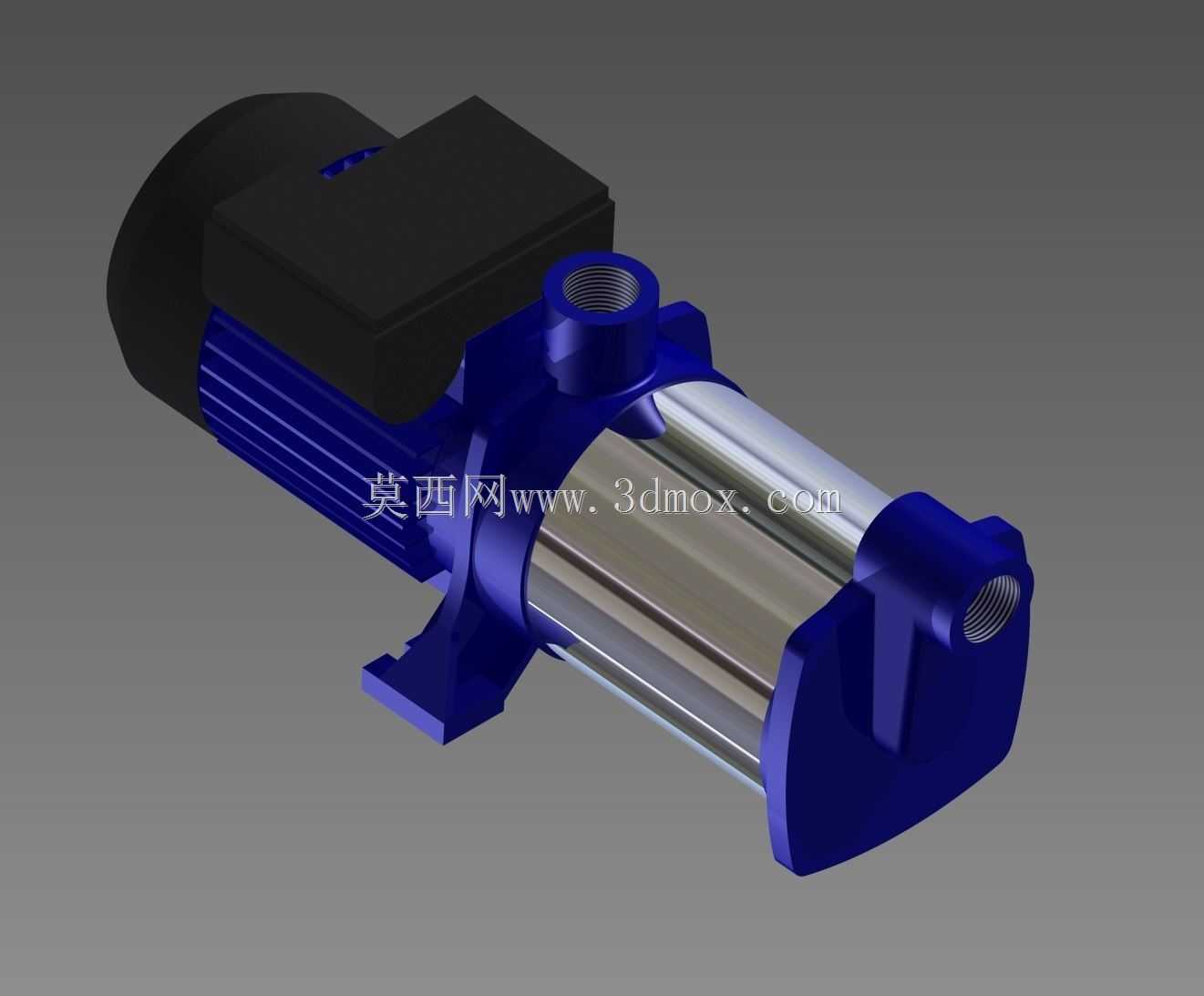

　　这款卧式多级离心泵的三维结构设计，首先要考虑民用供水、小型工业循环水系统的实际安装场景，这类场景往往对设备的占地空间有明确限制，因此整体采用电机与泵体同轴直联的卧式布局，能有效压缩轴向安装长度，适配家庭供水、小型暖通循环、设备冷却水输送等场景的狭小安装位，无需额外搭建复杂的安装基座，普通水泥基础或硬质安装台面即可满足固定要求。从功能实现逻辑来看，多级离心泵的核心是通过串联的叶轮结构逐级提升流体压力，相比单级离心泵能在同等功率下输出更高的扬程，这款模型的泵体中段采用不锈钢套筒式结构，既可以承受多级叶轮叠加带来的内部高压，也能减少流体在级间流动的沿程阻力损失，进出水口采用标准内螺纹接口设计，可直接对接常规民用供水、

　　工业循环管路的镀锌管或PPR管路，无需额外定制转换接头，降低现场安装的适配成本。设计过程中首先要平衡水力性能与结构可靠性的关系，泵头端的蓝色铸件部分采用蜗壳式出水结构，末级叶轮输出的高压流体经过蜗壳流道的导流，能平稳进入出水管道，减少流体紊流带来的振动与噪音；电机端的接线盒采用顶部凸起的布局，既可以避免管路渗漏的液体直接接触接线端子，也方便现场电工进行接线操作，无需额外调整泵体安装角度就能完成接线作业。安装边界方面，泵体底部的一体式铸造支脚设置了两个对称的安装固定孔，孔位间距经过适配常规民用泵安装支架的通用尺寸，支脚的承重面做了铣平处理，安装时能与基础面完全贴合，避免运行时因接触不实产生的振动传导；轴向尺寸上，

　　电机尾部到泵头出水端的长度控制在适配5厘米通径管路的安装空间范围内，进出水口的中心高度也匹配常规管路铺设的高度标准，现场安装时无需对管路进行大幅度的弯折调整。结构细节上，叶轮与泵轴的配合采用键连接加锁紧螺母的固定方式，能承受高速旋转时的扭矩传递，避免叶轮在长期运行中出现松脱；级间的导叶结构采用对称式流道设计，能将上一级叶轮输出的流体平稳导入下一级叶轮的入口，减少流体冲击带来的能量损失，同时平衡叶轮旋转时产生的轴向力，降低两端轴承的负载，延长轴承的使用寿命。泵体的密封结构采用机械密封形式，相比传统填料密封能有效减少运行时的液体泄漏，同时降低密封件的磨损速度，减少日常维护的频次；电机外壳的散热筋采用轴向平行布局，

　　能在电机自带风扇的气流作用下快速带走运行产生的热量，保证设备在连续运行工况下的温度处于合理区间，适配长时间连续运行的循环水系统场景。在实际选型适配中，这类多级离心泵常用于高层住宅的入户供水增压、小型中央空调系统的水循环输送、小型加工设备的冷却水循环、园林喷灌系统的压力提升等场景，设计时充分考虑了这些场景的通用安装要求，整体结构没有冗余的突出部件，吊装搬运时可以直接通过泵体支脚或电机吊环进行操作，无需额外制作专用吊具；日常维护时，只需拆开泵头端的紧固件即可取出叶轮、导叶等过流部件进行清理或更换，无需将整个泵体从管路上完全拆卸，降低后期运维的操作难度。从三维建模的角度来看，这款模型完整还原了铸件的拔模斜度、安装孔的倒角、密封槽的尺寸细节，所有配合面的尺寸公差都按照通用机械加工的标准进行设定，既可以用于结构展示、选型参考，也可以作为同类产品改型设计的基础模型，帮助设计人员快速调整叶轮级数、进出水口方向、电机功率等参数，缩短新产品的开发周期。
