压力罐配套泵控装置结构设计

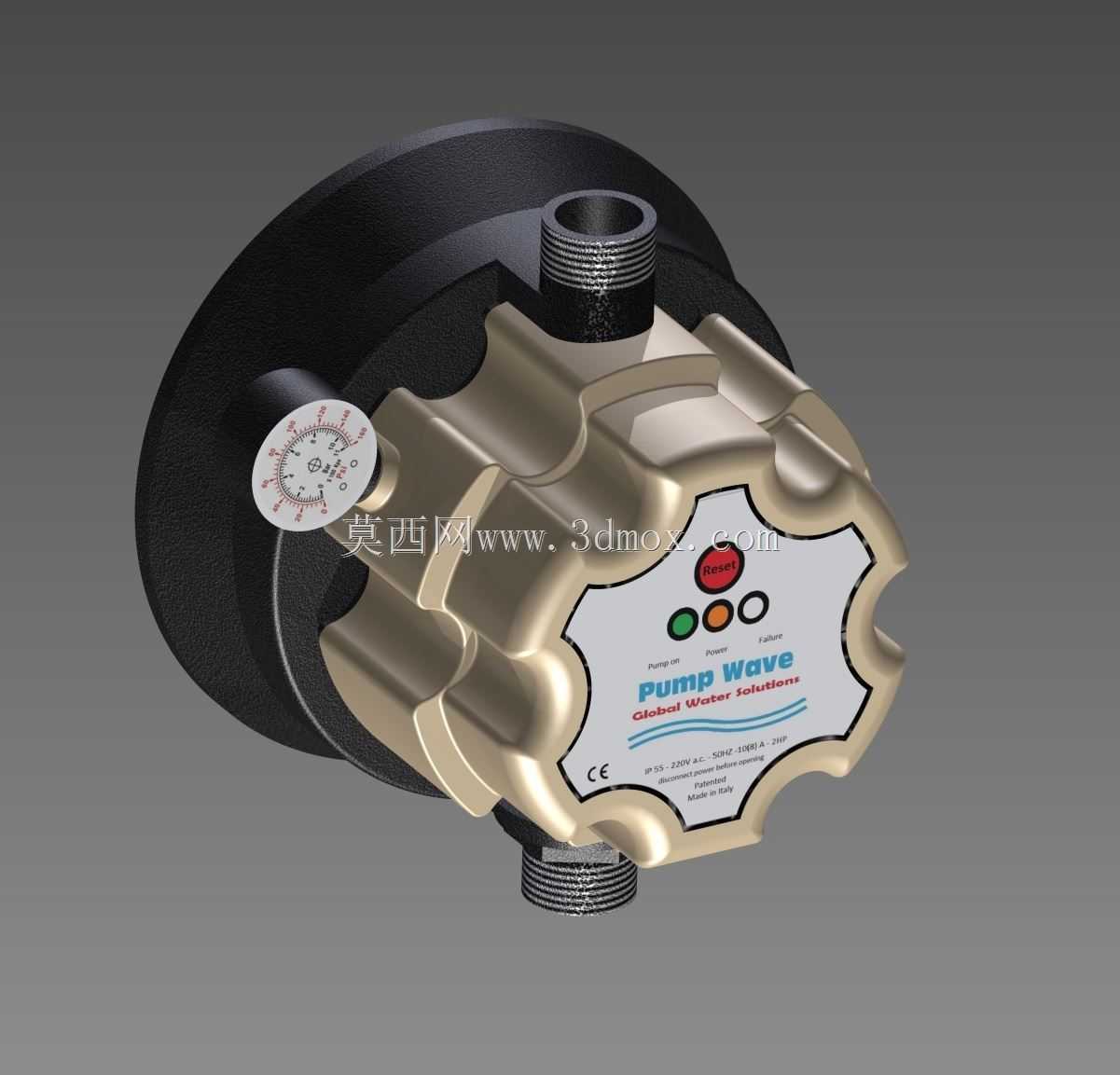

　　在民用供水、小型商用增压供水、水处理配套系统的现场安装场景里，这类泵控装置是直接对接压力罐腔体的核心控制部件，不需要额外搭建复杂的安装支架，自身的上下螺纹接口直接对应压力罐的预留接口与出水侧管路，安装时仅需在螺纹处缠绕适配的密封生料带，按照管路通用扭矩要求拧紧即可，不需要额外做同轴度校准，因为接口的同轴公差在设计阶段就已经控制在管路安装允许的偏差范围内，现场施工容错率较高。从功能逻辑上看，这款控制器整合了压力检测、运行状态指示、泵组启停触发三个核心功能，侧面集成的压力表可以实时显示罐内当前压力值，不需要在管路上额外开孔安装独立压力表，减少了管路的泄漏点；正面的三个状态指示灯分别对应电源接通、泵组运行、故障告警三个状态，

　　现场运维人员不需要拆解设备，站在设备旁就能快速判断当前系统的运行状态，排查故障时可以快速定位是电源问题、泵组卡滞还是压力异常触发保护。设计阶段首先考虑的是现场的恶劣使用环境，这类装置大多安装在泵房、户外设备井、设备夹层这类容易积灰、存在凝露、偶尔会有管路溅水的场景，所以外壳采用了多道加强筋的异形结构，不是规则的圆柱或者方形壳体，加强筋一方面提升了壳体的抗挤压能力，避免安装时扳手误碰或者管路应力拉扯导致壳体开裂，另一方面异形的轮廓也能减少壳体表面的凝露积聚，水流会顺着筋条的凹槽自然流下，不会长时间附着在壳体接缝处渗透进内部电路。接口部分采用的是标准管螺纹，和市面上主流的压力罐、增压泵的接口尺寸通用，不需要额外做转接头适配，安装边界上，

　　控制器突出压力罐安装面的尺寸控制在合理范围内，即使是在空间狭小的设备井内，旁边布置其他管路或者阀门的时候也不会出现干涉，侧面的压力表朝向可以在安装时根据现场的观察角度调整，不需要额外加装转向接头。内部的控制电路做了灌封处理，能够抵御潮湿环境的侵蚀，压力检测模块直接和罐内水体接触，采用的是耐腐的材质，即使是输送轻度腐蚀性的水处理水体，也不会出现检测膜片过早损坏的问题。在泵组控制逻辑上，这款装置可以根据罐内的压力变化自动触发泵组的启停，当罐内压力低于用户设定的下限值时，自动接通泵组电源开始补水增压，当压力达到上限值时自动切断电源停止泵组运行，不需要人工值守操作，同时自带的压力过载保护功能，当管路堵塞导致压力异常升高时，

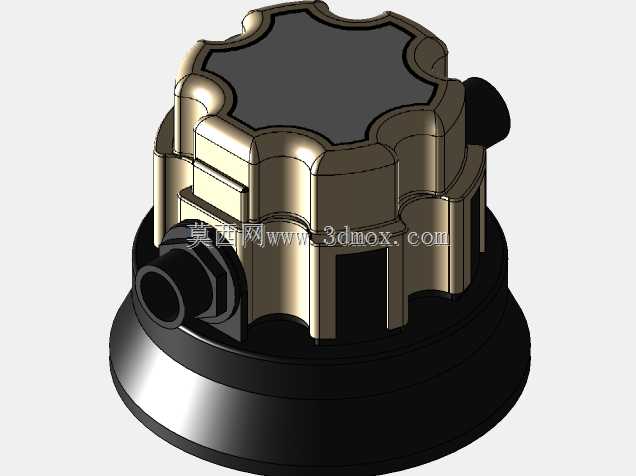

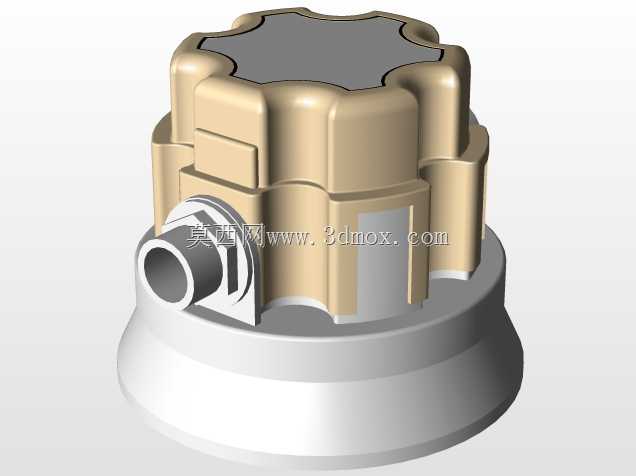

　　会自动切断泵组电源避免泵组长时间过载烧毁，也避免压力罐超压出现安全隐患。从建模细节上看，壳体的金属质感部分做了防滑的纹理处理，安装时可以用管钳直接夹持壳体主体拧紧，不会因为表面过于光滑导致打滑，指示灯的护罩采用了凸起的设计，即使有物体轻微剐蹭也不会直接损坏灯珠，压力表的表盘刻度清晰，建模时还原了真实压力表的刻度标识与指针结构，能够直观对应真实产品的读数逻辑，上下接口的螺纹细节也做了还原，建模时可以直接提取螺纹参数用于后续的工程图导出或者装配干涉检查。在实际选型搭配时，这款控制器适配的压力罐容积覆盖了民用供水常用的几个规格，不管是家用的小型增压供水系统，还是小型商用的门店、写字楼供水增压，都可以直接配套使用，不需要调整控制参数，出厂预设的压力启停阈值已经覆盖了常规供水场景的压力需求，特殊场景下也可以通过壳体上的隐藏调节旋钮调整上下限压力，调节时不需要拆开整个壳体，仅需撬开对应的密封塞就可以用螺丝刀调整，维护操作十分便捷。
