卧式多级不锈钢离心泵结构三维建模

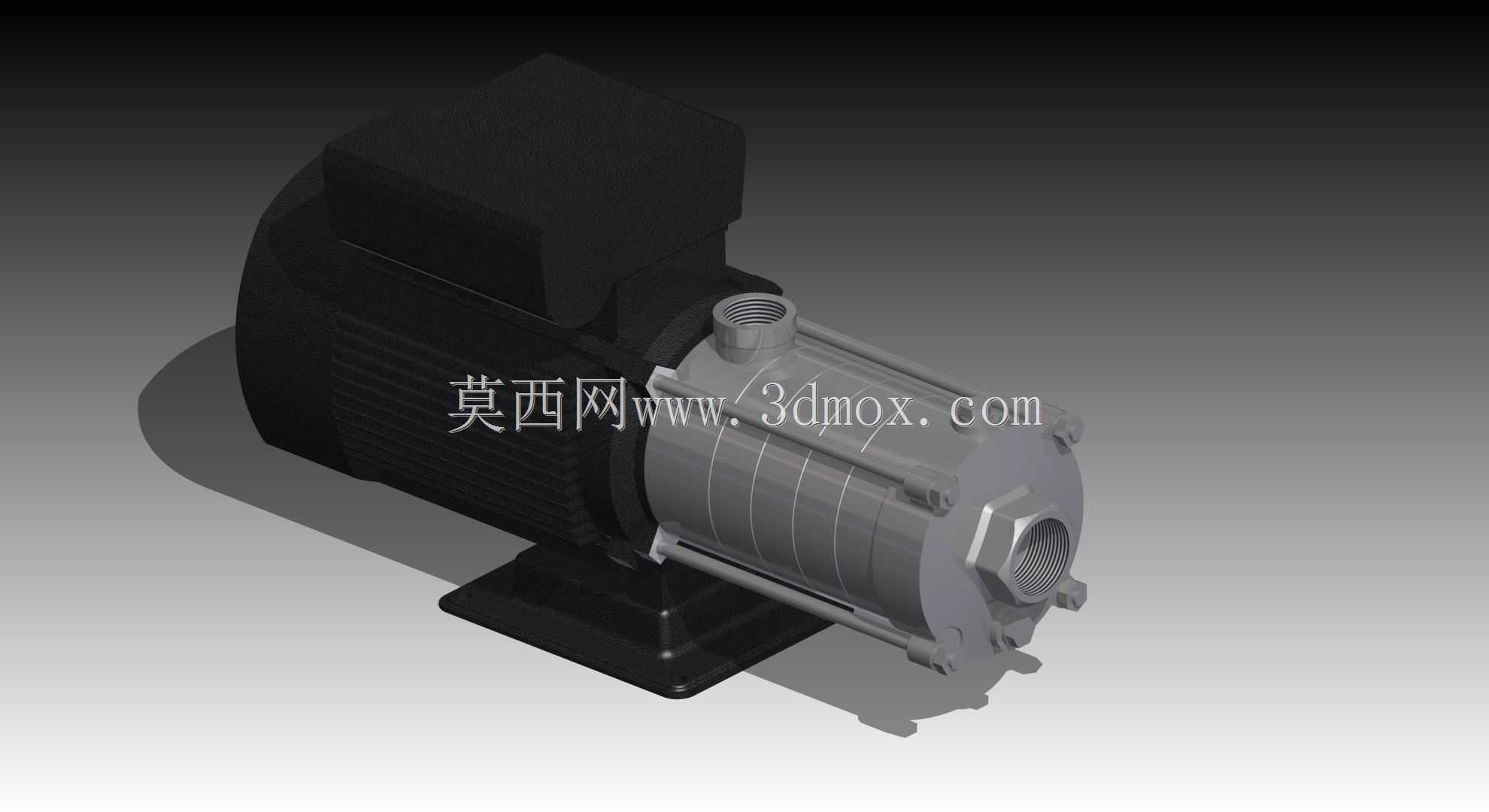

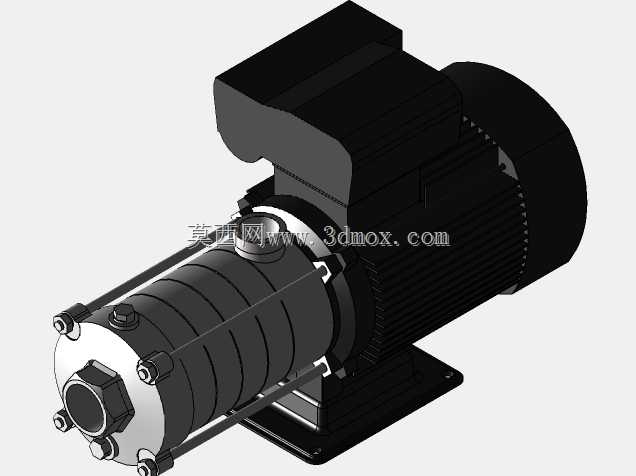

　　每一级导叶与叶轮的配合间隙直接影响泵的水力效率，间隙过大会造成流体回流损耗，间隙过小则可能在运行过程中出现叶轮与导叶的摩擦剐蹭，因此在建模时需要严格按照实际装配公差预留合理的配合间隙。泵体的过流部分全部采用不锈钢材质建模，这种材质选择一方面是为了适配洁净水输送、轻度腐蚀性流体输送的工况，比如食品加工行业的流体输送、净水处理系统的增压供水，不锈钢材质能够避免流体被二次污染，同时也能提升泵体在潮湿工况下的抗锈蚀能力，延长设备的整体使用寿命。安装边界方面，这款泵的底脚安装孔位采用对称布局，两个安装支脚分别位于电机壳体下方和泵体中段下方，安装时需要保证基础平面的平面度误差控制在合理范围内，避免底脚强行紧固造成泵轴与电机轴的同轴度偏差，在民用供水、工业流体输送、暖通循环等场景中，卧式多级离心泵的应用覆盖度极高，这类泵型凭借紧凑的卧式安装结构、稳定的增压能力，在中小流量高扬程的输送工况中占据了不小的应用份额。本次建模的这款卧式多级不锈钢离心泵，整体采用驱动端与泵体端同轴直联的结构布局，电机部分采用卧式底脚安装结构，泵体段通过拉紧螺栓将多级叶轮腔室串联固定，进出水口均采用内螺纹接口设计，进水口位于泵体侧上方轴向位置，出水口位于泵体顶端径向位置，这种接口布局能够适配多数现有管路的走向排布，减少安装过程中的管路弯折改造量。从结构设计逻辑来看，多级泵的核心是通过多组叶轮的逐级增压实现高扬程输出，建模过程中需要重点把控各级叶轮腔室的同轴度，

　　长期运行会引发轴承磨损加剧、振动噪音超标的问题。泵体的整体轴向尺寸控制在紧凑范围内，相比立式多级泵，卧式结构的重心更低，运行时的振动稳定性更好，对于安装空间高度受限、但横向空间充足的场景，比如地下泵房、设备夹层内的供水机组，这种卧式结构的适配性更强。从功能特性上看，这款泵的电机与泵体采用直联传动，没有额外的传动连接部件，传动效率损失更小，同时结构件数量更少，后期维护时的拆装步骤更简便，拆卸拉紧螺栓即可逐次拆解各级叶轮与导叶，方便清理流道内的杂质、更换磨损的密封件。进出水口的螺纹接口采用标准管螺纹设计，能够直接匹配常规的水暖管路、工业流体管路的标准接头，不需要额外定制转换连接件，降低现场安装的配件成本。在建模过程中，

　　电机部分的散热筋结构按照实际产品的排布方式做了还原，散热筋沿电机壳体轴向均匀分布，能够在电机运行时增大散热面积，保证电机在连续运行工况下的温升处于合理区间，避免过热造成的绝缘老化加速。泵体端的机械密封腔结构也做了完整还原，机械密封作为泵体防止流体泄漏的核心部件，其安装腔的尺寸精度直接决定密封件的使用寿命，建模时预留了密封件的安装压缩量空间，同时考虑了密封冷却流道的布局，保证运行过程中密封面能够得到流体的冷却与润滑，避免干磨造成密封失效。在实际选型应用中，这类泵型常被用于高层住宅的分区供水、小型工业锅炉的给水循环、水处理设备的系统增压、暖通空调系统的冷热水循环，不同工况下只需要调整叶轮的级数即可匹配不同的扬程需求，而泵体的安装接口、

　　底脚尺寸保持统一，能够实现同安装尺寸下的参数灵活调整，减少管路与安装基础的改造成本。建模时还重点还原了泵体与电机连接的法兰支架结构，这个支架是保证电机轴与泵轴同轴度的核心连接件，支架的两端止口分别与电机端盖、泵体端盖精准配合，建模时严格控制止口的同轴度公差，避免装配后出现轴系偏摆的问题。另外，泵体末端的排气堵头结构也做了体现，设备首次安装启动前需要通过这个堵头排出泵腔内的空气，避免气缚现象造成泵无法正常吸液，这个细节结构虽然体积小，但在实际使用中是必不可少的功能结构，建模时不能遗漏。整体来看，这款卧式多级不锈钢离心泵的结构设计成熟，各部件的布局充分考虑了安装便利性、运行稳定性、维护便捷性的需求，三维建模过程中对每一处装配配合、功能结构都做了精准还原，能够为后续的工程选型、管路布局设计、安装模拟提供准确的三维数模支撑，也能作为同类泵型结构设计的参考样本，帮助设计人员快速理解卧式多级泵的结构组成与装配逻辑。
