适配2kW以下水泵的电子泵控制器结构设计

　　在民用供水、小型暖通循环、家庭增压取水这类小功率流体输送场景里，2kW以下的水泵应用占比极高，这类场景往往没有专人值守运维，泵组的启停控制、压力保护全靠配套的泵控制器实现，这款电子泵控制器就是针对这类小功率泵组的控制需求开发的集成式控制部件。从实际应用场景来看，这类控制器多直接安装在泵体的出水端管路上，不需要额外搭建独立的控制柜体，也不需要复杂的布线作业，普通水电工按照管路接口标识就能完成安装，适配家庭自来水增压、小型太阳能水循环、别墅庭院供水、小型农用灌溉取水等多种场景，相比传统的分体式压力开关加控制盒的组合，集成式的结构能减少管路外接节点，降低漏水隐患，同时缩短控制信号的传输路径，提升压力检测的响应速度。

　　从功能特性上看，这款控制器集成了水流检测、压力阈值判断、缺水保护、自动启停控制几个核心功能，当管路出水端压力低于设定下限值时，控制器会自动触发水泵启动，当压力升到设定上限值时自动切断水泵供电，不需要人工手动操作开关；如果出现进水端断水的情况，控制器能在检测到水流信号缺失后延迟切断电源，避免水泵在无水状态下长时间空转造成机械密封烧毁、叶轮磨损的问题，相比传统的机械式压力开关，电子检测的方式没有机械触点的氧化磨损问题，长期使用的稳定性更高，控制精度也能控制在更小的压力区间内，避免泵组频繁启停造成的电机损耗。

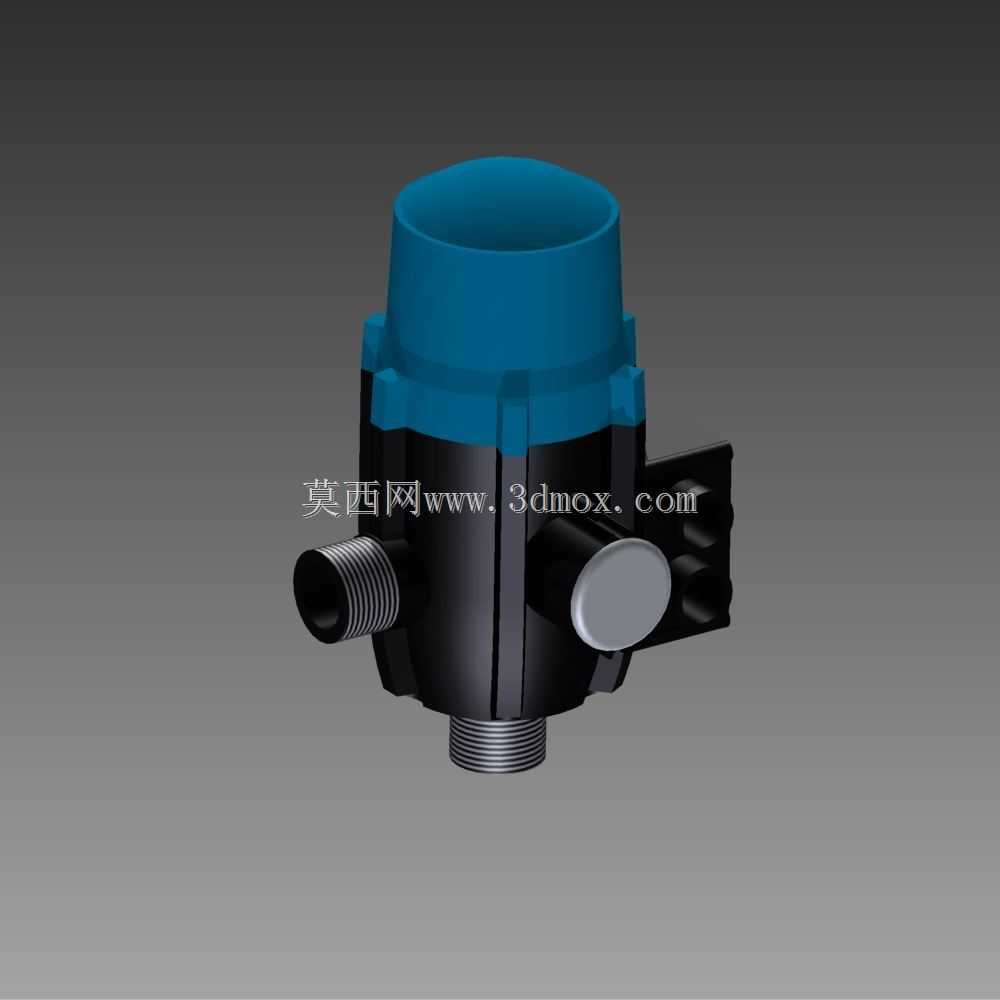

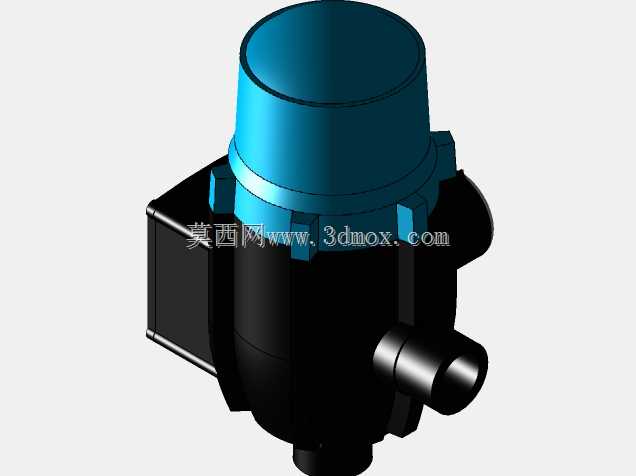

　　设计思路上，这款控制器采用了上下分体式的壳体结构，上部蓝色段为控制电路的容纳腔，下部黑色段为流体过流腔，两个腔体之间通过密封隔板完全隔离，就算过流腔出现长期凝露的情况，也不会让水汽侵入电路部分造成短路故障。过流腔的接口采用了标准化的管螺纹设计，三个接口分别对应水泵出水端接入、用户管路出水、外接压力检测附件的安装位，接口的螺纹尺寸匹配市面上主流小功率水泵的出水口径，不需要额外加装转接头就能直接适配。侧面预留的安装耳位带固定孔，可以直接通过螺栓将控制器固定在泵体的配套支架上，避免设备运行过程中因为管路振动造成接口松动。电路腔的顶部采用密封端盖设计，端盖和腔体之间加装橡胶密封圈，防护等级可以满足户外安装的防雨需求，就算是安装在露天的井泵旁边，也不会因为雨水溅入造成电路故障。

　　从安装边界和尺寸适配的角度来说，这款控制器的整体径向尺寸控制在100mm以内，轴向高度不超过150mm，安装后不会占用过多的管路周边空间，就算是在空间狭小的管道井、橱柜内部的供水泵组上也能顺利安装。过流腔的内部流道采用了流线型设计，没有直角突变的结构，水流通过时的局部阻力损失控制在极小范围内，不会因为加装控制器造成泵组出水流量的明显衰减。操作端的设置考虑了现场调试的便利性，不需要拆开壳体就能通过外部的调节部件完成启停压力阈值的微调，调试人员可以根据实际的供水高度、管路长度调整合适的压力参数，适配不同的安装工况。

　　在结构细节的处理上，过流腔的材质选用了耐水压、抗老化的工程塑料，能承受日常供水系统的水锤冲击，长期接触水体也不会出现锈蚀、结垢的问题；电路部分的元器件全部做了防潮灌封处理，就算是在高湿度的泵房环境下长期运行，也不会出现电路板受潮霉变的问题。控制器的接线端采用了快插式的接线结构，接线时不需要拧动多颗固定螺丝，将水泵电机的供电线对应插入接线端子压紧就能完成接线，大幅降低现场安装的接线错误率，同时接线端也做了防水密封处理，避免淋水造成的接线短路故障。和传统的分体式控制方案相比，这种集成式的泵控制器把所有控制功能整合在一个可以直接串接在管路上的部件里，省去了控制盒安装、信号线布线、压力开关单独调试的多个步骤，不管是泵厂做整机配套还是终端用户做旧泵改造，都能大幅降低安装和调试的时间成本，同时减少了多个外接部件的故障点，提升整个小功率供水系统的长期运行可靠性。
