卧式多级离心泵结构三维设计

　　这款多级离心泵的三维建模完全围绕民用建筑供水、小型工业循环水系统的实际使用需求搭建，建模过程中优先还原了设备在现场安装、运维环节的核心结构特征，没有做多余的装饰性结构处理。从现场应用场景来看，这类小尺寸多级泵常被用于高层住宅二次供水的末端增压、小型暖通空调系统的冷热水循环、生产车间冷却水回路输送，还有小型净水处理设备的加压单元，相比单级离心泵，它能在更小的占地空间内输出更高的扬程，适配对压力要求较高但安装空间局促的工况。

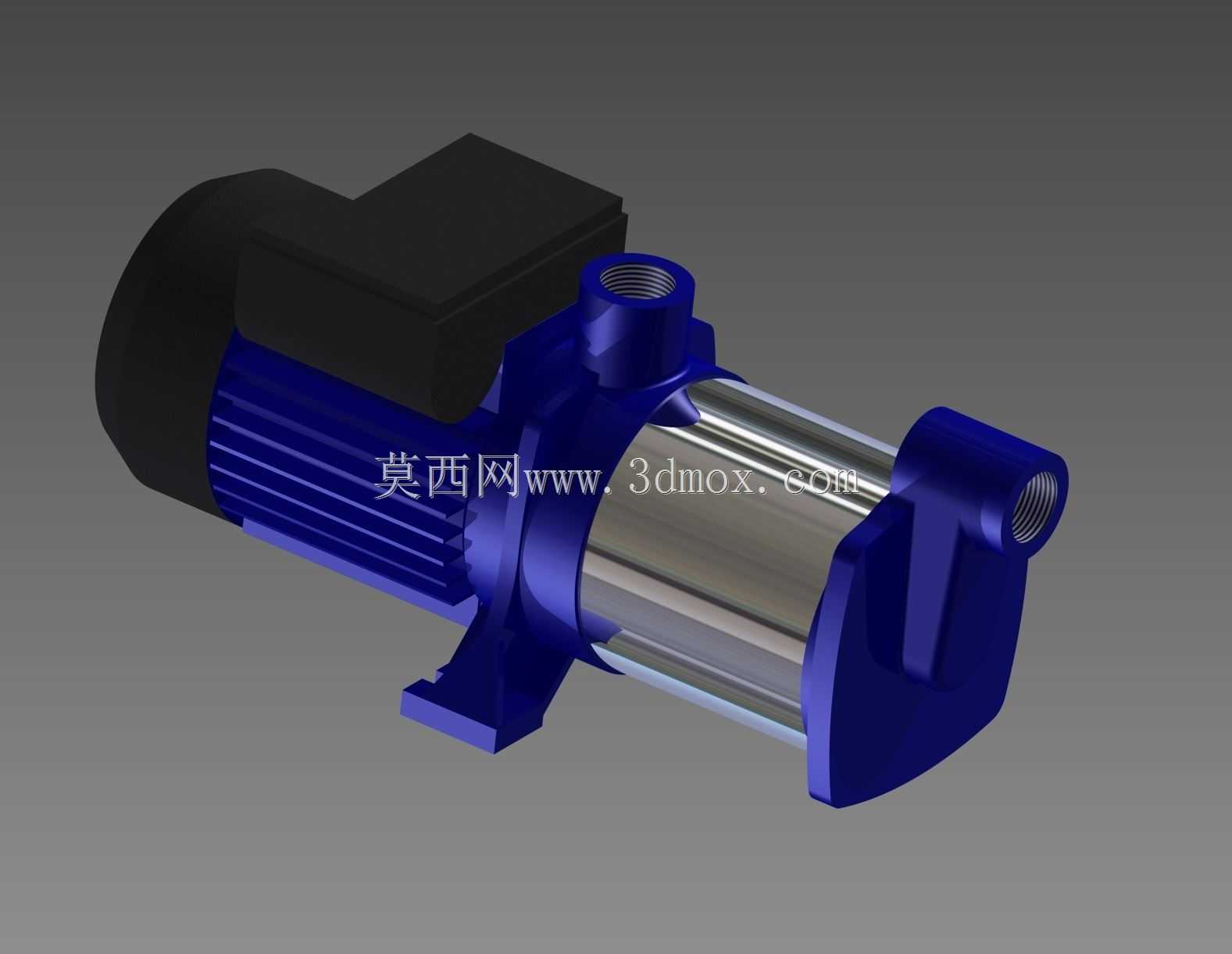

　　建模时最先敲定的是进出口的安装边界，两个内螺纹接口的中心距、螺纹规格完全参照常用4分管道的安装尺寸预留，进出口的朝向采用同侧水平布置的形式，这也是现场管道排布最常用的安装方式，能减少管道弯头的使用数量，降低管路沿程阻力损失。泵脚的安装孔位按照常规混凝土基础、型钢支架的固定尺寸设计，孔距预留了足够的调整余量，适配不同现场的支架安装公差，避免现场安装时出现孔位错位需要二次打孔的问题。

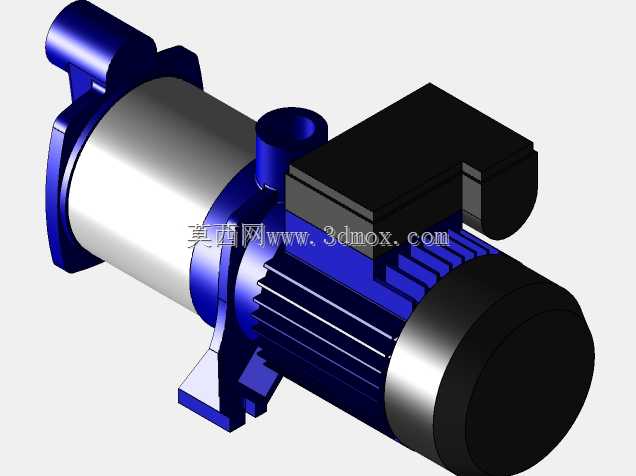

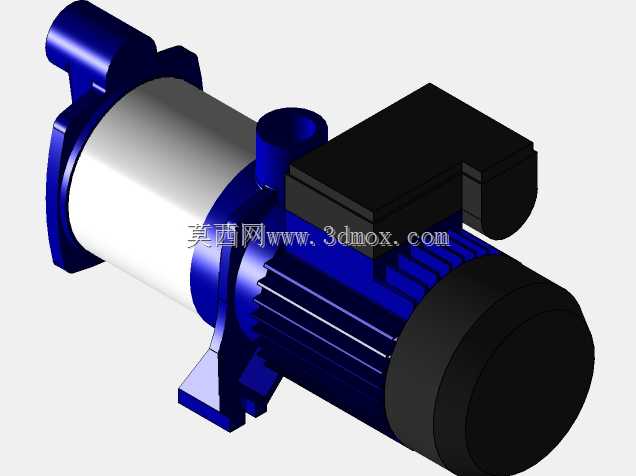

　　结构设计上，泵体的过流段采用不锈钢筒体加蓝色工程塑料导流组件的组合形式，建模时还原了多级叶轮串联的内部腔体结构，每一级导流壳的流道走向都按照水力设计的曲率做了顺滑过渡，没有出现直角转折的结构，能减少流体在泵腔内的湍流损失，提升运行效率。电机端和泵体的连接段采用一体化的支架结构，取消了多余的连接法兰，既缩短了整机的轴向尺寸，也能保证电机轴和泵轴的同轴度，降低运行过程中的振动和噪音。电机顶部的接线盒采用侧开式结构设计，预留了足够的接线操作空间，现场接线时不需要额外拆除周边的防护结构就能完成线缆接入，运维便利性更好。

　　外形尺寸上，整机轴向长度控制在适配小型设备间安装的范围内，最大外径处预留了足够的保温层安装空间，北方冬季采暖系统使用时，可以直接在泵体外包裹保温棉，不会和周边管道、支架产生干涉。泵体底部的放水螺塞位置做了下沉式设计，设备停机检修时可以完全排净泵腔内的存水，避免冬季低温环境下存水结冰胀裂泵体。建模过程中所有的配合面都按照实际加工公差做了间隙预留，比如机械密封的安装腔、叶轮和轴的配合段、轴承的安装位，都还原了实际生产中的装配公差要求，模型可以直接用于后续的工程出图、装配模拟，也能作为选型时的尺寸校核参考，帮助设计人员提前预判安装过程中可能出现的干涉问题。

　　从功能特性来看，这款泵的结构设计兼顾了自吸能力和运行稳定性，进水段的导流结构能减少流体进入叶轮时的预旋，提升气蚀余量，适配吸程要求较高的取水工况。泵体表面的散热筋结构沿着电机外壳轴向布置，能在运行过程中带走电机产生的热量，不需要额外加装散热风扇就能满足连续运行的温升要求，降低了设备的运行能耗。整体结构没有采用复杂的异形零件，所有易损件比如机械密封、轴承都采用标准通用规格，现场运维时可以快速采购替换，不需要定制专用配件，能减少设备停机维护的时间成本。
