苏式车床配套圆形防护灯罩结构

　　在普通卧式车床的日常加工作业场景里，操作区域的局部照明是保障车工精准对刀、观察切削状态、排查铁屑缠绕风险的核心配套部件，早年苏式车床原配的一体式灯罩因壳体采用胶木材质、透明罩为高透钢化玻璃，经数十年车间切削液腐蚀、铁屑磕碰、开关频次过高的损耗后，大多出现壳体开裂、透明罩磨花、固定脚断裂的问题，且原厂配件早已停产，这类适配老款苏式车床的圆形防护灯罩，就是针对存量老设备维修替换需求做的结构复刻与优化设计。

　　从实际使用功能来看，这款灯罩直接安装在车床溜板箱上方的照明支架上，核心作用是容纳车床工作灯的灯座与灯泡，通过前端的高透环形罩将光线聚拢投射到车刀与工件的接触区域，避免车间顶部吊装照明产生的阴影遮挡切削视线，同时封闭的壳体结构可以阻挡车削过程中飞溅的高温铁屑、喷淋的切削液直接接触灯泡与接线端子，降低灯泡碎裂、线路短路的故障概率，边缘的密封结构还能减少车间内的金属粉尘进入灯罩内部，避免长期积灰导致的照明亮度衰减。

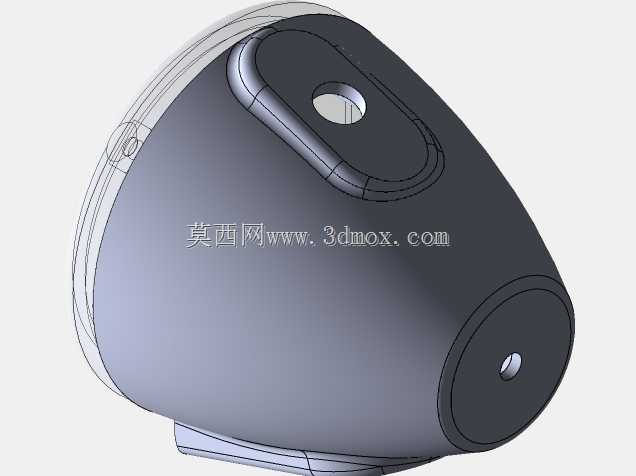

　　设计思路上完全贴合老款苏式车床的安装边界做适配，没有改动原有设备的支架安装孔位，整体采用碗状的流线型壳体，后端预留与原机支架匹配的固定卡槽，前端的环形压圈通过四个均匀分布的固定卡扣与壳体连接，透明罩采用内嵌式安装，压圈压紧后可以实现可靠的密封，不会出现切削液渗入的问题。壳体侧面做了内凹的走线槽，灯座的供电线路可以顺着壳体与支架的连接位置引出，直接对接原机的照明供电线路，不需要额外改动车床的原有布线，维修替换时可以直接拆除损坏的旧灯罩，将新结构对准支架卡紧、接好线路即可完成安装，不需要对车床本体做任何钻孔、焊接类的改装，适配老设备维修的快换需求。

　　外形尺寸完全匹配原机的安装空间，整体最大外径控制在160mm，壳体深度为120mm，不会因为尺寸过大干涉溜板箱的纵向移动行程，也不会在车削大直径盘类工件时与工件、卡盘发生碰撞。四个固定卡扣的位置与原机压圈的孔位完全对齐，安装时可以直接沿用原机的固定螺丝，不需要重新配打安装孔。透明罩的边缘做了3mm的倒角处理，安装时不会割伤操作人员的手部，同时透明罩采用高透光的耐冲击材质，即使被飞溅的细小铁屑击中也不会出现碎裂的问题，相比原配的玻璃材质抗冲击性能提升明显，同时表面做了防雾处理，在切削液蒸发产生的雾气环境下也能保持清晰的透光效果，不会因为凝露导致照明区域模糊。

　　从结构细节来看，壳体底部预留了微小的泄水孔，即使有少量切削液顺着透明罩边缘渗入壳体内部，也可以顺着壳体的倾斜内壁从底部泄水孔排出，不会积存在壳体内浸泡灯座导致线路腐蚀。灯座的安装位做了可调结构，可以适配不同功率的螺口工作灯泡，操作人员可以根据实际加工的工件材质、切削参数调整灯泡的安装深度，进而调整照明区域的光斑大小与亮度集中度，比如在精车小尺寸零件时，可以将灯泡向内调整缩小光斑，提升局部照明的亮度；在粗车大直径工件时，可以将灯泡向外调整扩大光斑覆盖范围，满足大尺寸工件的观察需求。

　　在实际车间应用中，这类适配老款车床的灯罩结构，除了用于苏式老车床的维修替换，也可以适配同安装尺寸的其他型号普通卧式车床、铣床、磨床的工作灯改装，只要设备的照明支架安装尺寸匹配，都可以直接安装使用。相比市面上通用的万向工作灯，这种原配结构的灯罩不会因为万向臂的松动出现照明位置偏移的问题，长期使用的稳定性更好，且整体结构没有突出的棱角，不会在操作人员更换工件、测量尺寸时发生勾挂工作服的安全隐患，完全符合机床设备的安全防护设计要求。

　　结构建模过程中完全按照实物测绘的尺寸做参数化设计，每个卡扣的位置、壳体的壁厚、压圈的配合公差都经过实际装配验证，壳体壁厚控制在3mm，既保证了足够的结构强度，被铁屑撞击时不会出现凹陷变形，也不会因为壁厚过厚导致整体重量过大，增加照明支架的负载。压圈与壳体的配合间隙控制在0.2mm，安装时可以轻松卡入，同时配合密封胶圈可以实现IP54级的防护等级，完全满足机加工车间的恶劣使用环境要求。
