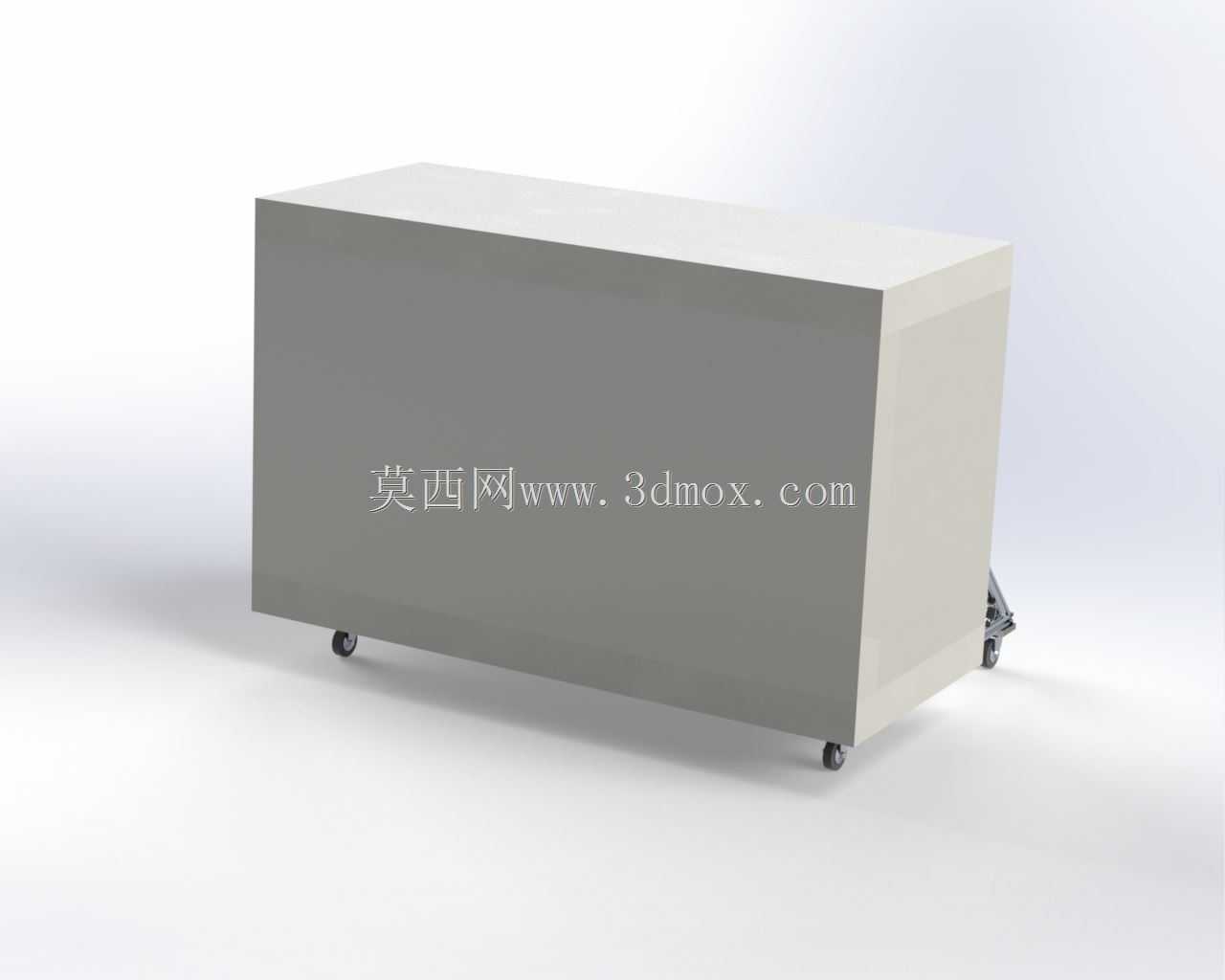

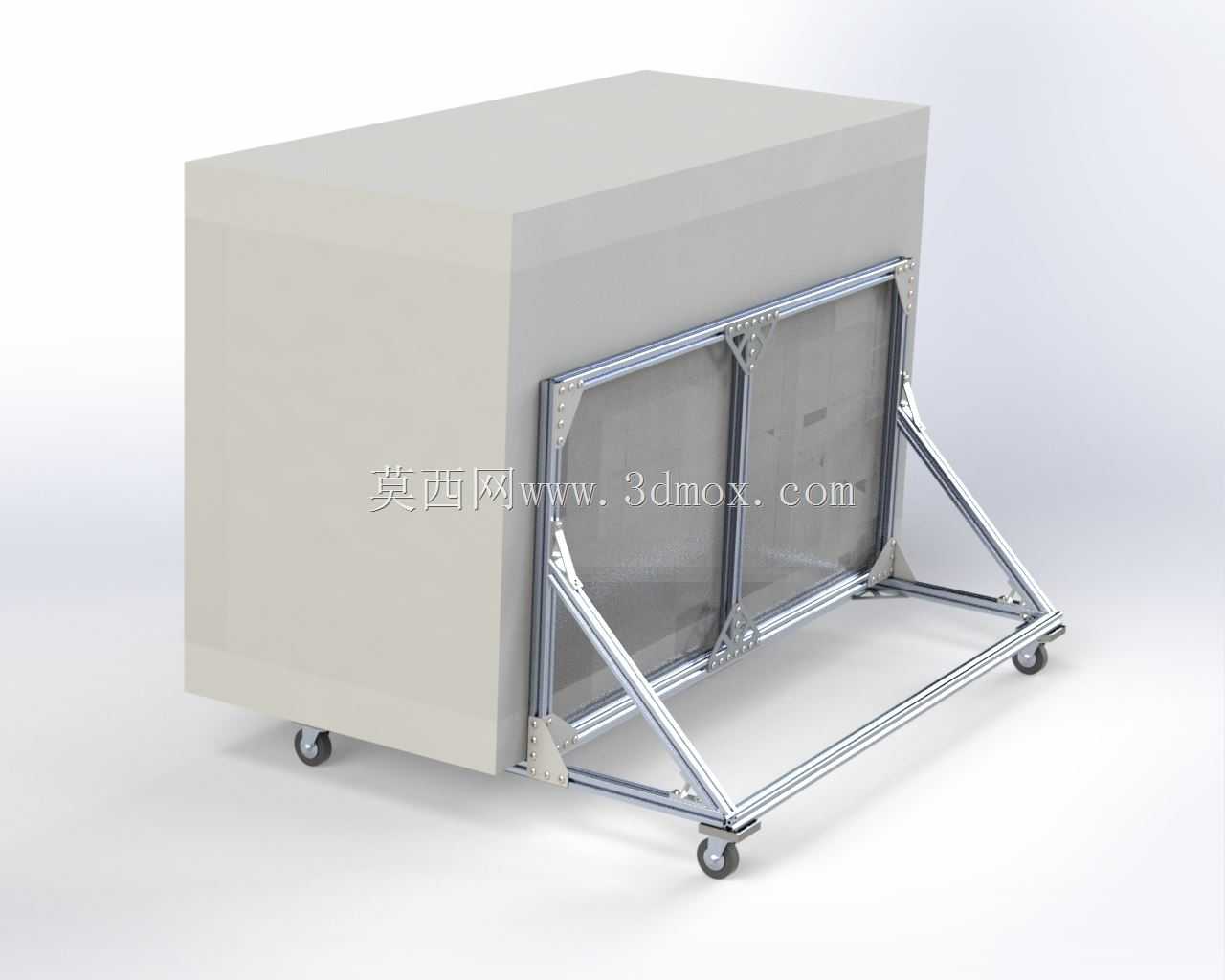

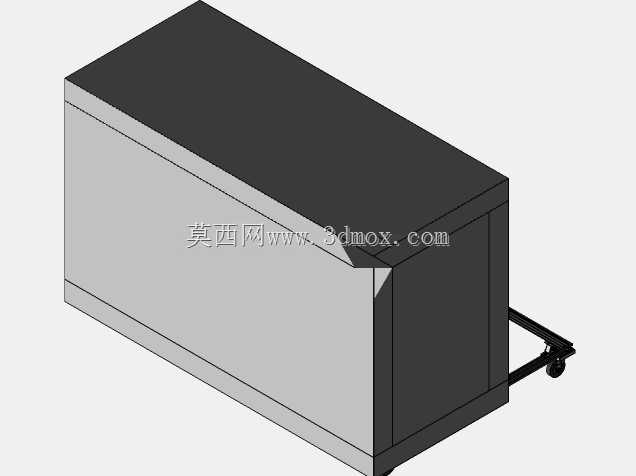

带脚轮铝型材框架移动防护箱体结构

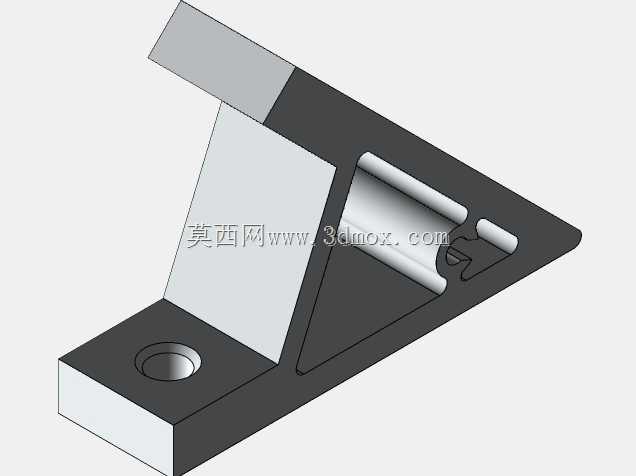

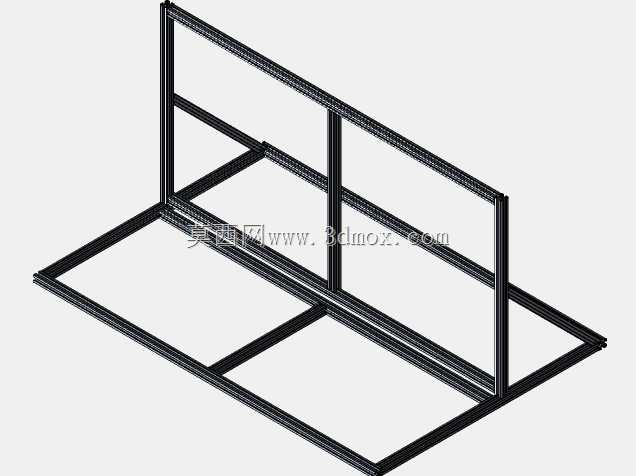

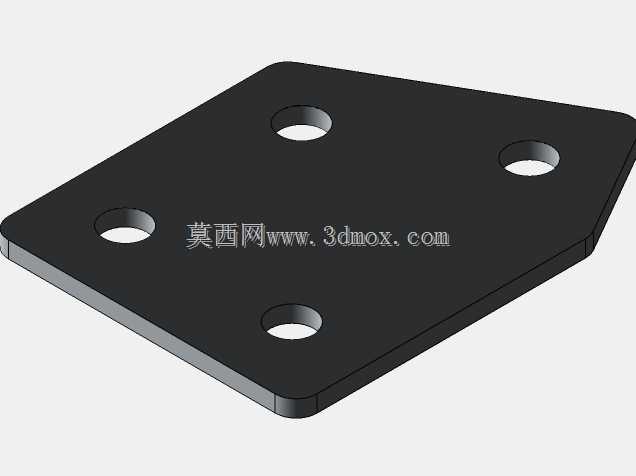

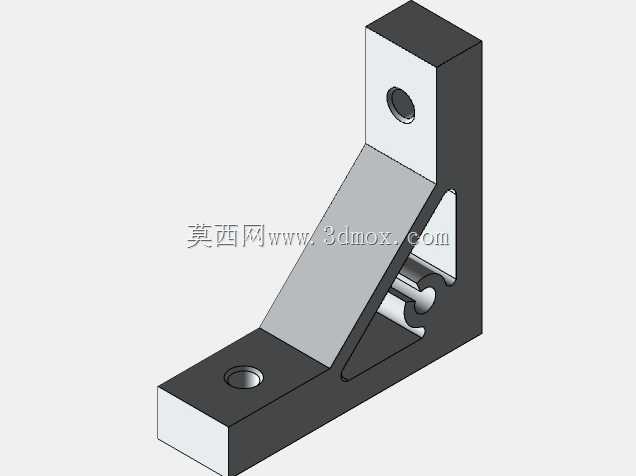

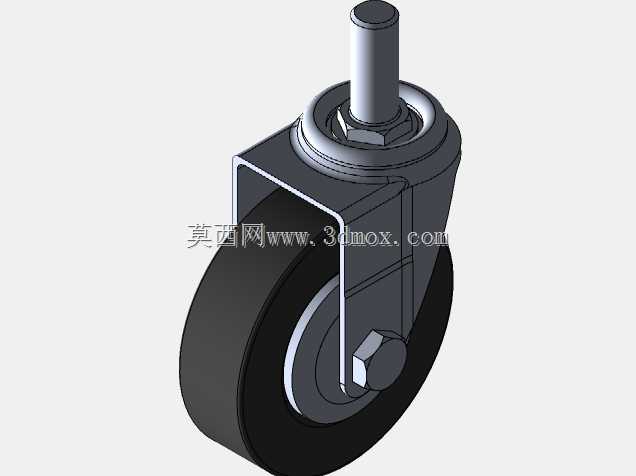

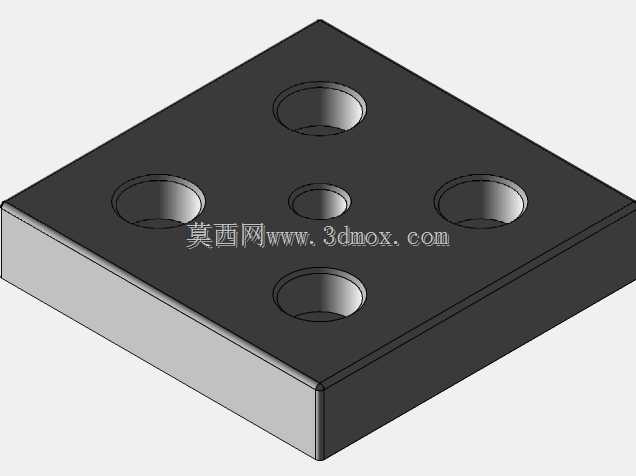

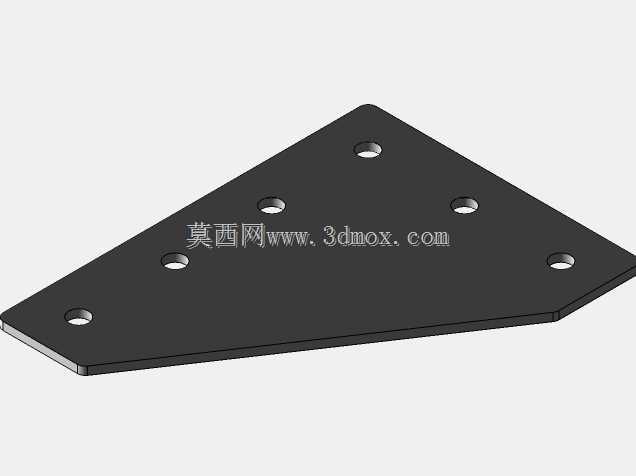

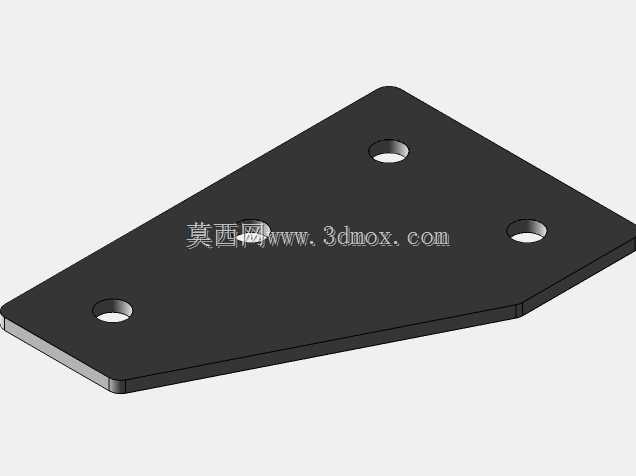

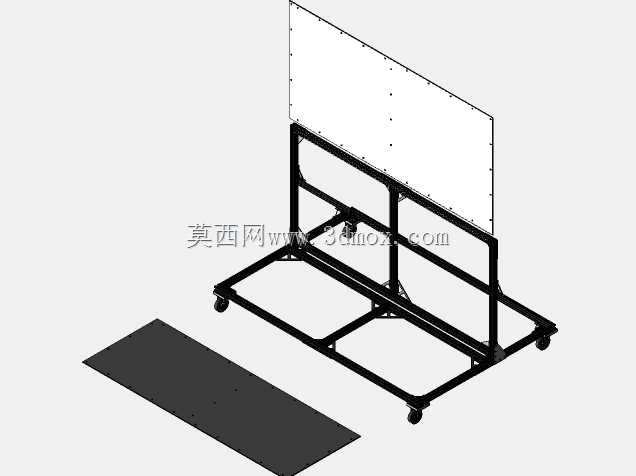

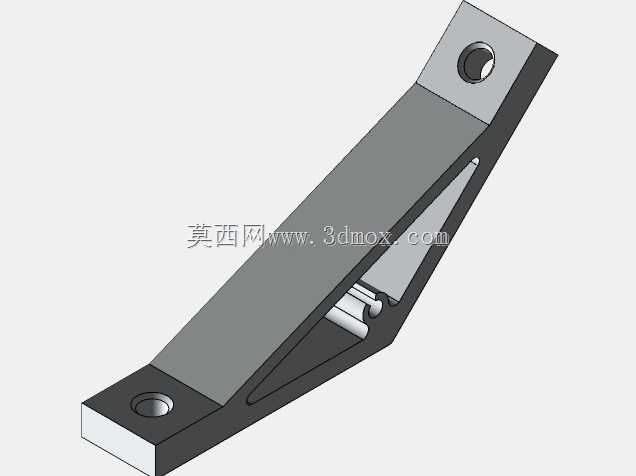

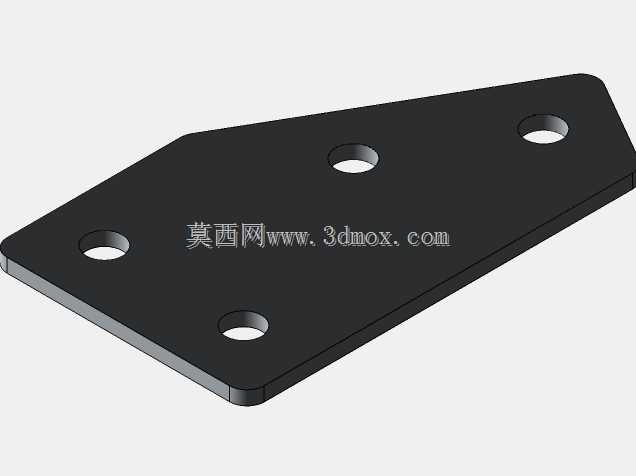

　　该结构主体为封闭式箱体搭配铝型材拼接的前侧支撑框架，底部配置四个万向脚轮实现整体的灵活移位，主要用于车间内工位侧的物料暂存、设备防护围挡或者测试工位的隔离遮挡场景，在中小型加工车间、实验室测试区域都能适配使用。从实际使用逻辑出发，设计时优先考虑了移位的便捷性，底部脚轮选用标准工业万向脚轮，单轮承重满足常规工位负载需求，框架部分采用工业铝型材通过角件拼接，无需复杂焊接工序，组装时可根据实际场地尺寸调整型材裁切长度，适配不同的箱体宽度与高度需求。前侧的斜向支撑型材是结构受力的关键部分，通过三角形稳定结构抵消箱体前倾的受力，避免箱体装载物料后出现框架变形或者侧翻的问题，斜撑与底部水平框架、箱体侧部的连接点都采用嵌入式角码固定，

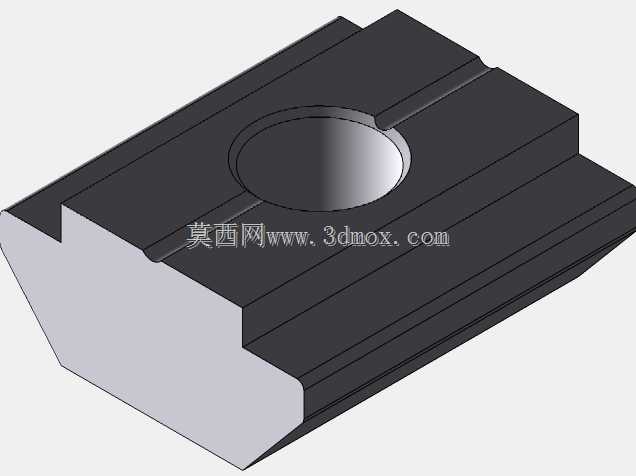

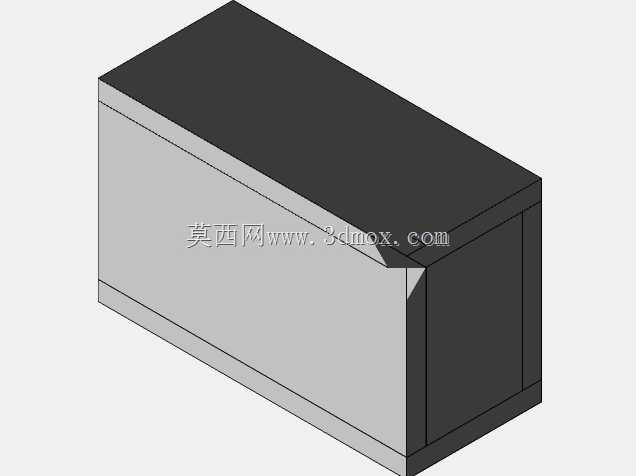

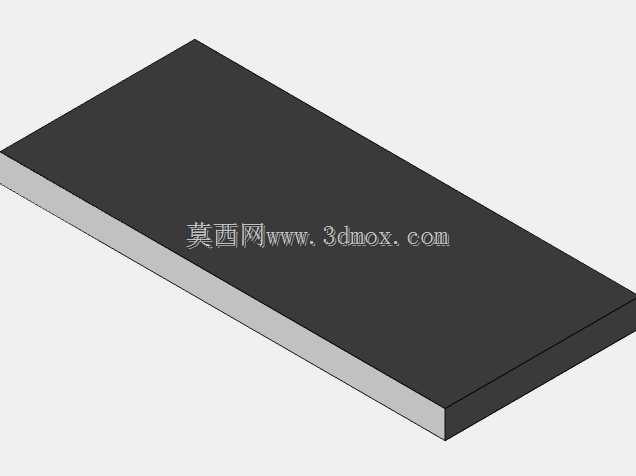

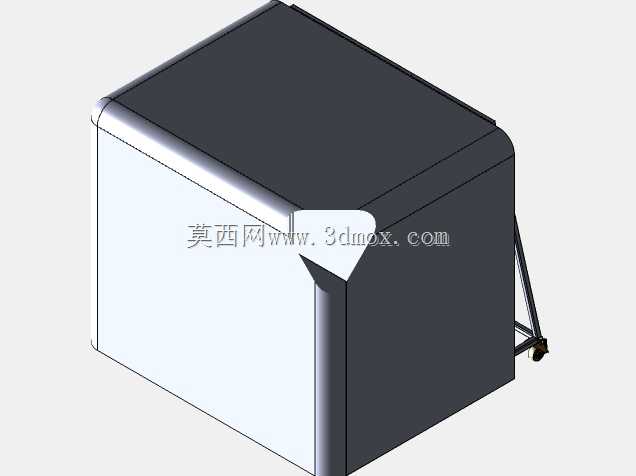

　　连接位置隐藏在型材槽内，不会突出外表面造成剐蹭风险。箱体主体采用封闭式板材拼接，板材与铝型材框架的连接通过型材槽内的弹性螺母配合压块固定，不需要在板材表面打外露的固定孔，既保证了箱体外观的平整性，也能避免固定孔位置积灰，日常清理时直接擦拭外表面即可。前侧框架预留了透明挡板的安装位，可根据使用需求嵌入亚克力板或者钢丝网，嵌入后既可以遮挡箱体内部的物料或者设备，也能从外侧观察内部状态，适配需要可视化防护的工位场景。安装边界方面，整体结构的宽度可根据实际使用的箱体尺寸调整，常规适配宽度在800mm到1500mm区间，高度范围在1000mm到1800mm，底部脚轮的安装高度统一为100mm左右，

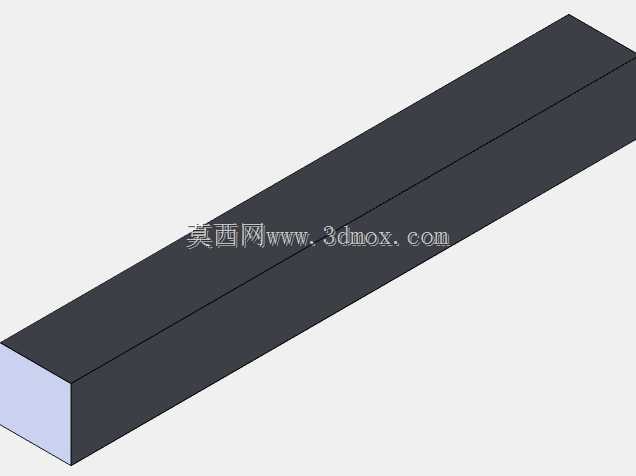

　　保证整体离地间隙满足车间地面不平整情况下的通行需求，不会出现底部剐蹭地面的问题。框架的铝型材选用常规40系列工业铝型材，型材槽宽适配标准的M6/M8紧固件，后期如果需要加装置物台、标识牌或者管线固定座，直接在型材槽内加装螺母即可固定，不需要额外在框架上打孔，拓展性较强。在实际车间应用中，这类移动防护箱体可以直接推到加工设备旁边，作为设备的侧部防护挡板，阻挡加工过程中飞溅的切屑或者切削液，不需要时可以直接推到车间边角存放，不会占用固定的工位空间；也可以作为物料转运的临时存储箱，箱体内部存放工位常用的工具、待加工小件，推到对应工位后直接取用，减少来回取料的走动距离。设计时没有采用一体式焊接结构，全部采用装配式连接，

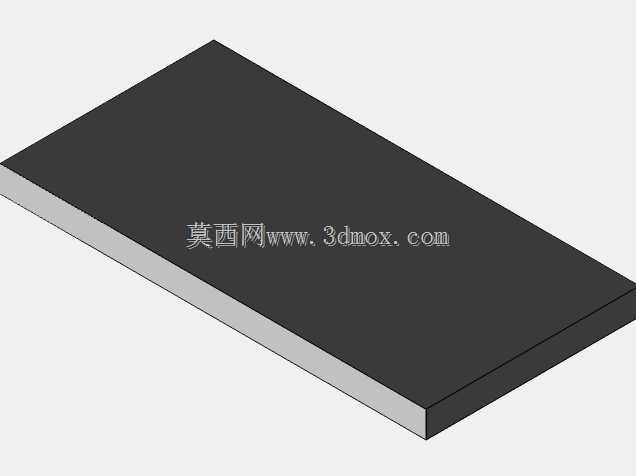

　　所有零部件都可以单独更换，如果后期脚轮磨损或者型材变形，只需要拆卸对应位置的紧固件更换配件即可，维护成本远低于一体式焊接结构。前侧斜撑的角度经过受力校核，当箱体内部装载额定负载时，斜撑承受的分力在铝型材的许用应力范围内，不会出现型材弯曲或者连接点松脱的问题，底部水平框架的前后两端都超出箱体底部边缘，进一步提升了整体的稳定性，即使受到侧向的轻微撞击，也不会出现整体倾翻的情况。箱体顶部为平整平面，也可以临时放置轻型工具或者检测记录文件，兼顾一定的置物功能，顶部边缘做了小折边处理，避免放置的物品滑落。
