单表适配管路转接连接头结构

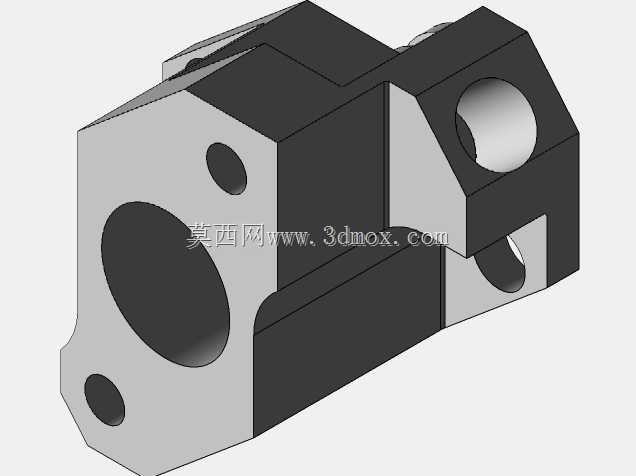

　　直接通过端面密封或者组合垫圈就能完成密封，后期维护拆换压力表也很方便，不用拆卸主路的管路连接。从结构设计的角度拆解这个零件，主体采用的是块状集成式结构，没有采用细长的杆状设计，主要是考虑到安装后的抗振性能，设备运行过程中管路会带动机身振动，如果接头的悬伸长度太长，很容易在长期振动下出现螺纹松动或者根部断裂的问题，块状的主体结构自身刚性更好，能把压力表的重量直接传递到安装支座上，而不是让连接螺纹承受全部的载荷。主体上的主流通孔是阶梯式设计，靠近主路连接端的孔径和管路通径匹配，避免出现通径突变带来的局部压力损失，靠近压力表安装端的孔径做了收窄，一方面是适配压力表的接口通径，另一方面也能在一定程度上缓冲压力脉动，在中小型液压站、集中润滑系统以及小型流体输送管路的布设场景里，这类带安装支座的单表转接接头是很常见的配套零件，很多现场做管路改造或者设备装配的工程师都接触过类似结构，它的核心作用是在主油路或者气路的管路上拓展出一个压力表安装接口，同时不需要额外加装独立的表架，靠自身的安装结构就能完成固定，减少管路的外接接头数量，降低泄漏点出现的概率。从实际使用的工况来看，这类接头大多用在压力不超过32MPa的矿物油管路、低压气动回路里，适配的压力表通常是径向安装的普通指针式压力表，接口螺纹多为常规的公制细牙或者管螺纹，和主路的连接端一般根据管路规格匹配对应的外螺纹或者法兰对接结构，现场安装的时候不需要做额外的焊接加工，

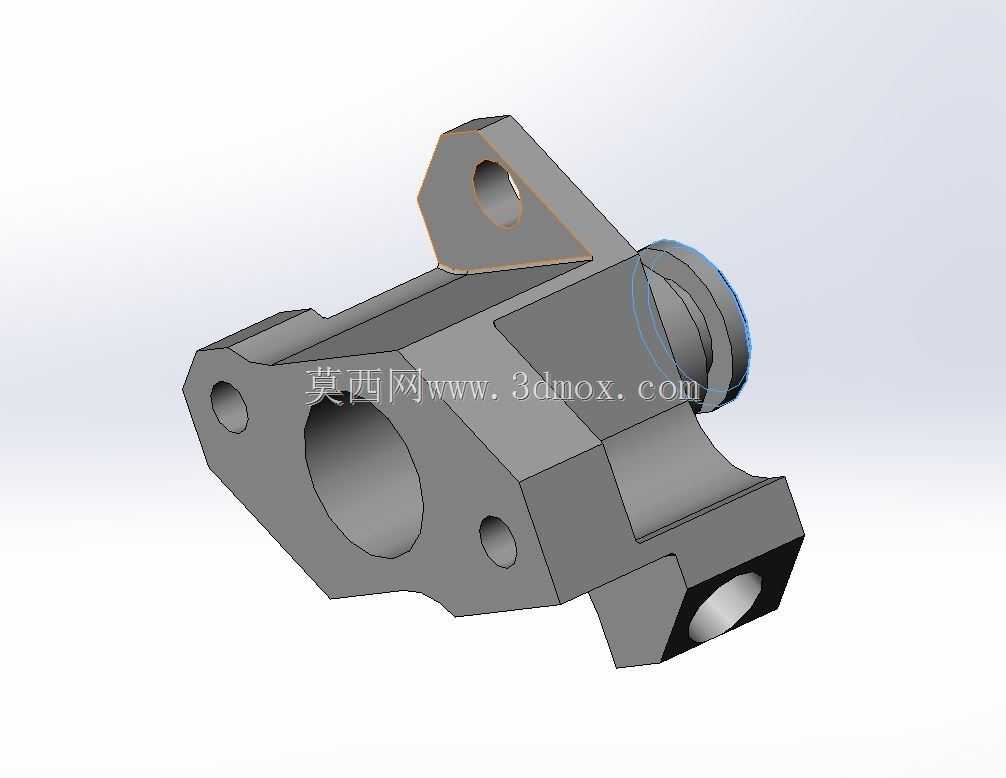

　　避免压力表指针因为管路里的压力冲击频繁抖动，延长压力表的使用寿命。零件上带的斜向安装支耳是整个结构里很关键的部分，支耳上的安装孔位置是根据实际安装空间做的偏移设计，不是和主体轴线同轴布置，这样的设计是为了避开周边的管路或者阀体结构，很多液压阀组的安装面周边空间很紧凑，如果支耳在正上方或者正侧面，很容易和旁边的溢流阀、单向阀出现安装干涉，斜向布置的支耳可以把固定点选在阀组或者安装板的空闲位置，不需要调整其他元件的安装位置。支耳和主体连接的位置做了圆弧过渡，没有采用直角相接，主要是为了降低应力集中，在承受管路振动或者压力冲击的时候，过渡位置不会因为应力突变出现裂纹，这也是这类承压零件设计里很基础的细节要求。

　　主体上除了主通路和压力表接口之外，还预留了两个小的定位销孔，这两个孔的位置和安装板上的定位孔对应，安装的时候先把定位销穿入孔内完成接头的位置定位，再拧紧紧固螺栓，能避免安装过程中接头出现转动，导致密封面错位，同时在长期使用过程中，定位销也能承受一部分周向的载荷，减少连接螺纹受到的剪切力。从安装边界的尺寸来看，这类接头的主体宽度一般控制在40mm以内，总高度不超过60mm，支耳的外伸长度在20mm左右，不会占用过多的安装空间，适配的安装板厚度在3mm到8mm之间，安装孔的直径一般留0.2mm的间隙，方便装配的时候调整位置，压力表接口的端面和主路连接端面的垂直度公差控制在0.05mm以内，保证压力表安装之后表盘朝向符合观测要求，

　　不会出现歪斜导致读数困难的问题。密封槽的设计采用的是常规的矩形槽，适配O型圈或者组合密封垫圈，槽的深度和宽度根据密封件的规格做匹配，保证压缩量在合理范围内，既不会因为压缩量太大导致密封件永久变形，也不会因为压缩量不够出现泄漏。零件的材质一般选用45号钢或者铝合金，根据使用的压力等级选择，高压工况下用45号钢做表面发黑处理，低压或者有轻量化要求的场合用6061铝合金做阳极氧化，两种材质的切削性能都比较好，批量加工的时候成本也比较低，不需要复杂的成型工艺，普通的数控铣床或者加工中心就能完成全部的机加工工序，不需要后续的焊接或者其他装配工序，零件的一致性很容易保证。在实际选型的时候，需要重点核对主路的通径、压力表的接口螺纹规格以及安装支耳的孔位尺寸，避免出现买回来装不上的问题，尤其是在改造旧设备的时候，很多老设备的安装孔位不是标准尺寸，需要提前测量安装空间的边界尺寸，确认接头装上去之后不会和周边的管路、元件发生碰撞，同时还要确认介质的兼容性，如果是用在水基介质或者腐蚀性介质的管路里，还需要更换对应的不锈钢材质，避免零件被腐蚀导致密封失效。
