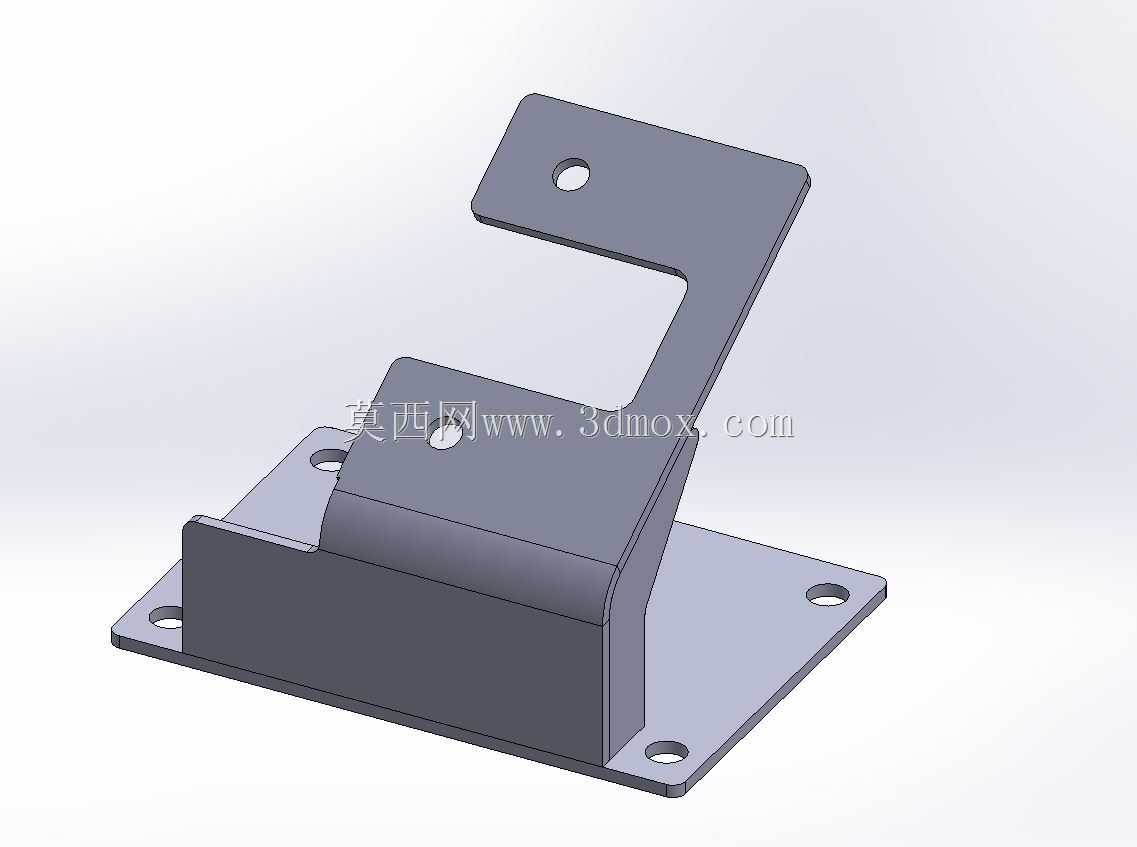

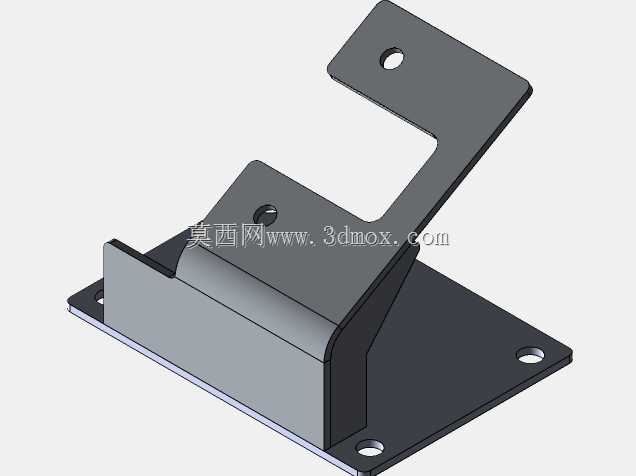

这类折弯成型的支座结构,多应用在低压电气控制柜、工业自动化接线模组、小型机电设备的触点组件安装场景中,核心作用是为动/静触点提供稳定的安装基准,同时隔绝触点与设备主安装面的直接接触,避免接线过程中出现误导通、安装面刮损触点镀层的问题。从结构形态来看,底部采用带四个安装孔的平板法兰结构,安装孔位采用对称式分布,可适配M4-M6规格的紧固件,安装时可根据现场布线方向调整固定朝向,不需要额外加工转接板即可直接固定在型材框架、设备内壁板或者绝缘安装板上,安装边界的容错空间较大,即使安装面存在0.5mm以内的平面度误差,也可通过紧固件的预紧力实现贴合固定,不会出现支座翘曲影响触点对位精度的问题。支座的主体支撑段采用一体化折弯成型工艺,
没有额外的拼接焊缝或者紧固件连接点,整体结构的抗振性能更好,在设备运行产生持续小幅振动的工况下,不会出现连接松动导致触点偏移的情况,支撑段的折弯角度经过精确计算,刚好让上端的触点安装面与底部安装面形成固定的高度差,既可以预留出触点接线、触点动作的行程空间,也能避免接线端子与底部安装面发生干涉。上端的触点安装位采用开口式槽型设计,搭配一个圆形定位孔,安装触点组件时可先将触点卡入槽位完成预定位,再穿入紧固件完成锁紧,不需要操作人员全程托举触点组件对位,能有效降低现场装配的难度,槽口的宽度尺寸与常规触点基座的宽度匹配,安装后可限制触点的横向窜动,即使触点在分合动作中产生小幅冲击力,也不会出现位置偏移。设计这类支座时,
首先要根据触点的额定工作电流选择对应的板材厚度,电流较大的工况下需要适当增加板材厚度,避免大电流通过时支座产生形变影响触点接触压力,同时要核算折弯处的圆角半径,避免折弯过程中出现应力集中导致板材开裂,还要保证上端安装面的平面度公差控制在0.1mm以内,防止触点安装后出现倾斜,导致接触面积不足引发的接触电阻过大、触点发热等问题。另外,支座的折弯段做了局部的加强结构,在折弯转角处增加了小的压筋,提升了支撑段的结构刚性,在承受触点动作的反复冲击力时,不会出现支撑段歪斜的情况,整体结构没有多余的冗余设计,在满足结构强度、安装空间要求的前提下,尽可能压缩了整体的占用空间,适合在设备内部安装空间紧凑的场景下使用,不需要预留过多的操作空间即可完成装配和后期的触点维护更换。
