车载设备可调式笔记本安装固定支架

　　这款可调式笔记本安装固定支架，主要面向特种作业车辆、移动工作站、工业设备操作台等场景的笔记本搭载需求，解决移动作业场景下电子设备放置不稳、操作角度不可调、占用操作台面空间的实际问题。在工程车辆驾驶舱、野外作业设备操控位、移动检测工作站这类场景中，作业人员需要随时查看笔记本内的设备参数、检测数据、作业图纸，普通的桌面放置方式无法适配颠簸的作业环境，也难以匹配不同操作人员的视线高度，这款支架就是针对这类痛点完成的结构设计。

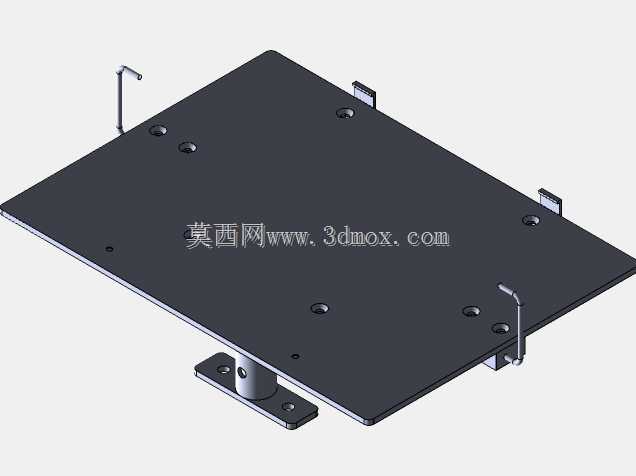

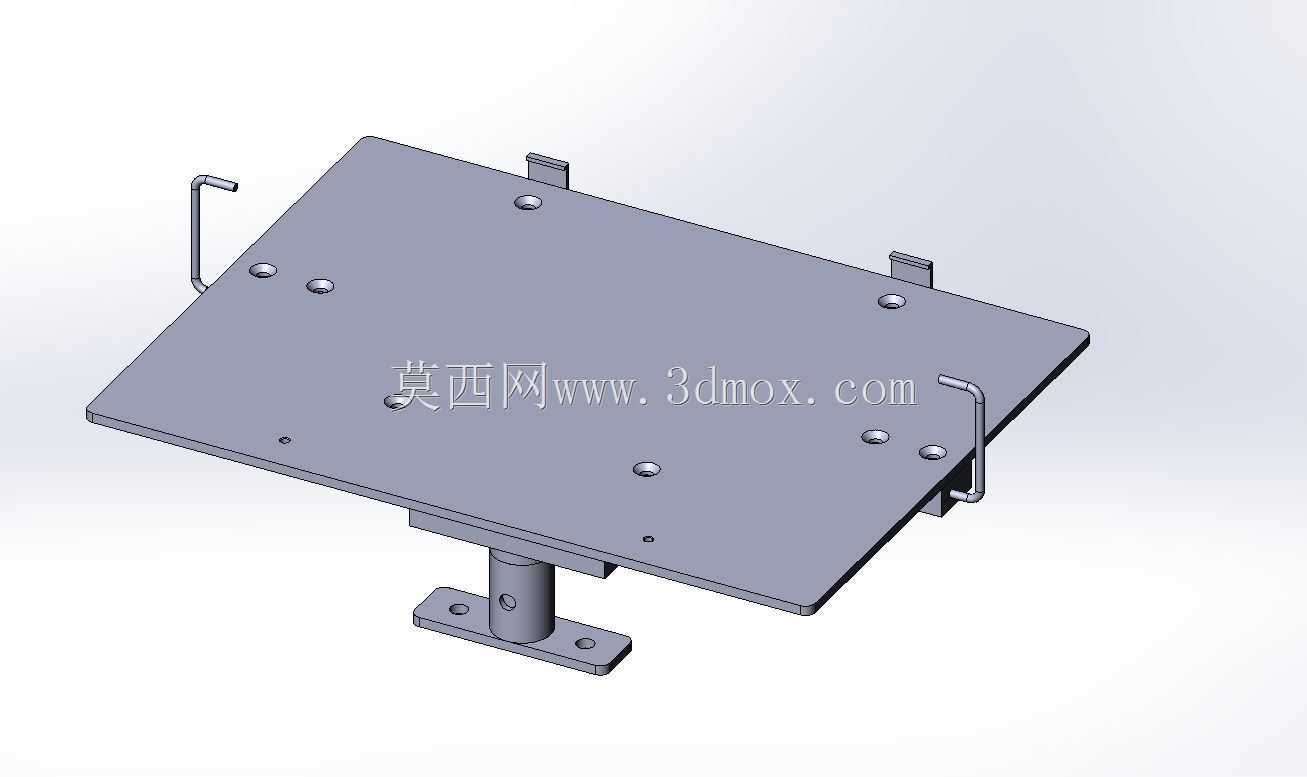

　　从结构组成来看，整个支架分为承载托盘、角度调节立柱、底部安装底座三个核心部分。承载托盘采用平板式结构，盘面预留多组安装孔位，孔位位置匹配常规13-17寸笔记本底部的固定螺孔分布，同时在托盘四个侧边设置弯折式限位挡边，配合可翻转的金属卡扣，既能通过螺丝将笔记本锁固在托盘上避免颠簸滑落，也能在不需要锁固时通过挡边限制笔记本的滑动位移，适配不同厚度的设备放置需求。托盘表面做了平整化处理，没有突出的结构棱边，避免刮伤笔记本外壳，盘面预留的小孔也可用于绑扎束线带，整理笔记本的供电线、数据传输线，避免线缆在晃动环境下勾挂周边操控部件。

　　中间的连接立柱采用单柱式支撑结构，立柱与托盘的连接部位设置了锁紧旋钮，松开旋钮后可调整托盘的俯仰角度，调整范围覆盖0-45度，满足坐姿操作、站立查看等不同姿态下的视线角度需求，调整到位后拧紧旋钮即可实现角度锁止，锁止结构依靠摩擦片压紧实现，在持续振动环境下也不会出现角度松脱的问题。立柱与底部底座的连接部位同样设置了旋转调节结构，可实现托盘水平方向360度旋转，方便作业人员在不同操作位置查看屏幕内容，不需要挪动整个支架的安装位置。立柱本身采用空心圆管结构，在保证结构强度的前提下降低整体重量，管壁厚度经过校核，能够承受10kg以内的设备载荷，满足常规笔记本加配套扩展坞的总承重需求。

　　底部安装底座采用平板式法兰结构，底座上预留四个长条形安装孔，孔位设计为长圆孔形式，可适配不同孔距的安装面，既可以通过螺栓固定在车辆中控台的预留安装位，也可以固定在设备操作台的侧面、立式支架的顶端等位置，安装时可根据实际安装面的孔位偏差调整固定位置，降低安装面的加工精度要求。底座与立柱的连接部位设置了加强筋结构，强化连接处的抗扭、抗弯折性能，避免在车辆颠簸、设备碰撞时出现连接处断裂的问题。

　　设计过程中优先考虑了户外作业环境的适配性，所有金属部件都采用冷轧钢板材质，表面做喷塑处理，具备基础的防锈、防刮擦能力，能够适应高低温变化、粉尘较多的作业环境，没有采用易老化的塑料结构件，整体结构的耐用性满足工业场景的长期使用需求。整个支架的安装边界控制合理，托盘展开后的最大尺寸适配常规笔记本的放置需求，立柱的高度设置在100-150mm区间，不会过多占用安装位置的垂直空间，避免遮挡操作人员的前方视线，也不会与周边的操控手柄、按键、仪表产生干涉。在实际安装时，可先将底部底座固定在预设的安装面上，再根据操作人员的常用坐姿调整托盘的初始俯仰角度与水平朝向，最后将笔记本固定在托盘上，完成线缆整理后即可投入使用，日常使用中如果更换操作人员，也可快速调整角度，不需要拆卸重新安装。
