汽车转向节油封固定压板结构设计

　　在越野车型的转向桥总成装配环节，转向节主销区域的密封可靠性直接决定了底盘涉水、泥泞工况下的部件使用寿命，这款环形固定压板正是为UAZ爱国者车型转向节区域的密封组件压紧固定设计的专用结构件。从实际装车场景来看，该部件安装在转向节壳体与主销油封外圈之间，核心作用是为橡胶密封件提供均匀的轴向压紧力，避免车辆在颠簸路面行驶、转向轮大角度偏转时，油封出现移位、偏磨导致的润滑脂泄漏、泥水侵入主销轴承腔的问题。

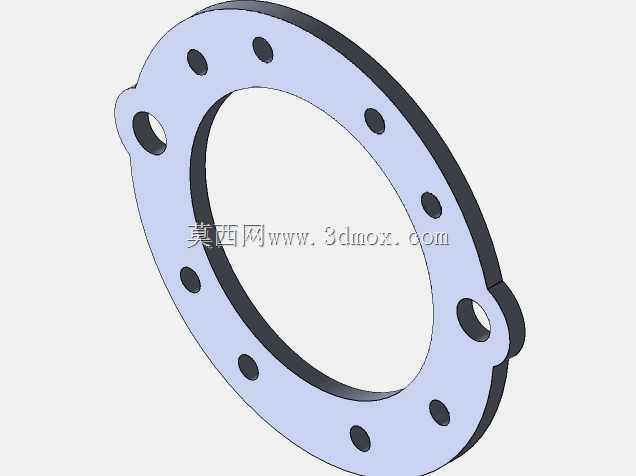

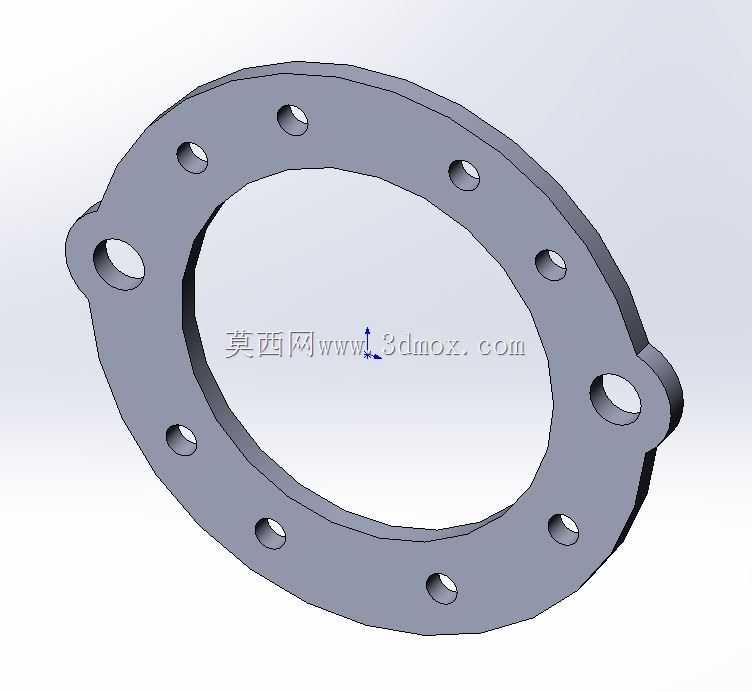

　　结构设计上，该压板采用整体环形薄板结构，主体轮廓匹配转向节安装端面的圆形基准，环体内圈直径完全避让转向节主销的转动空间，不会对主销的回转运动产生任何运动干涉。沿环体圆周方向均匀分布的8个通孔，对应转向节壳体上的螺纹安装孔位，孔位的位置度公差控制在0.1mm以内，保证装配时螺栓可以顺利穿入，不会出现别劲导致的压板翘曲问题。环体外侧延伸出的两个带孔凸耳，是针对该车型转向节壳体上的额外定位点设计的辅助固定结构，这两个凸耳上的安装孔与圆周通孔采用同一次装夹加工完成，保证所有安装面的平面度一致，装配后整个压板的压紧面可以完全贴合密封件的端面，不会出现局部压力不足导致的密封失效。

　　从安装边界来看，该压板的厚度控制在5mm，采用冲压成型后再进行安装孔精加工的工艺路线，材料选用45号钢并做表面发黑处理，兼顾结构强度与防锈能力，完全适配底盘部件的使用环境。压板的压紧面没有设计额外的凸筋或者凹槽，采用全平面接触的形式，能够将螺栓的锁紧力均匀分散到整个油封的外圈端面上，避免局部压力过大压坏橡胶密封件，同时也不会因为压力分布不均导致密封唇口出现偏斜。在实际建模过程中，需要重点关注所有安装孔的同轴度、环体两端面的平行度参数，这两个参数直接决定了装配后的密封效果，如果平行度超差，会导致压板一侧压紧过度、另一侧存在间隙，泥水很容易从间隙位置侵入主销腔体，造成主销轴承的异常磨损。

　　不同于通用标准法兰的结构，这款压板的外轮廓不是正圆形，两个凸耳的位置完全匹配车型原有安装点的布局，不需要对原车的转向节壳体做任何改装就可以直接装配，替换维修时的适配性极强。在转向系统的维护作业中，该压板属于密封组件更换时的配套检查件，如果拆卸后发现压板出现翘曲、安装孔滑牙、端面锈蚀凹坑的问题，就需要同步更换，否则即使更换了全新的油封，也会因为压板的平面度不足导致密封失效。设计时特意将所有安装孔的孔径做了0.2mm的正公差处理，允许装配时存在微小的位置调整量，抵消壳体加工时的微小位置误差，降低装配难度，同时孔口位置做了0.5mm的倒角处理，避免螺栓穿入时刮伤螺栓螺纹，也能去除冲压加工产生的毛刺，防止毛刺脱落进入密封区域造成密封件划伤。
