卫浴淋浴花洒双功能固定支架结构

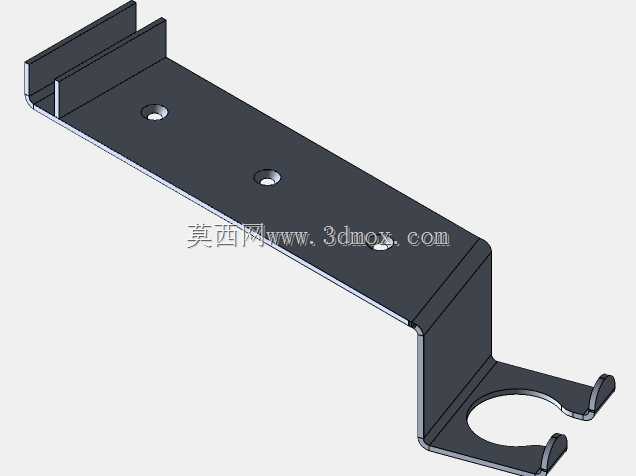

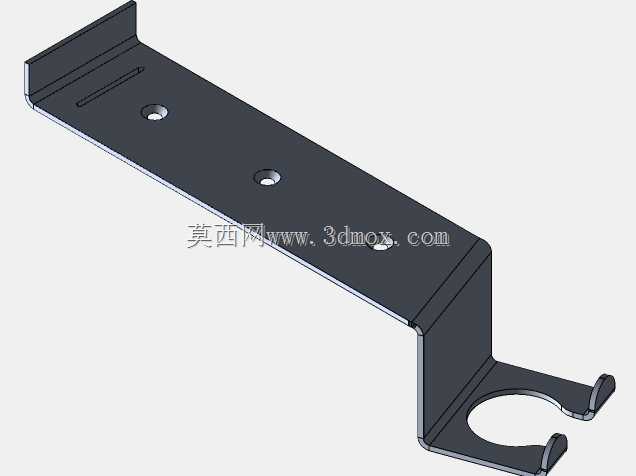

　　在民用卫浴空间、小型公共淋浴区的实际施工场景里，经常会遇到手持花洒无固定放置位、淋浴区侧装玻璃挡水板易移位的双重问题，这款支架就是针对这类现场痛点做的一体化结构设计，不需要额外加装两套独立固定件，单一部件就能同时实现两个功能，减少墙面打孔数量，也能降低卫浴安装的配件采购成本。从结构功能来看，支架上部为平直的安装基面，上面预留了三个沉头安装孔，安装时可以直接通过膨胀螺丝或者自攻螺丝固定在淋浴区的实体墙面，沉孔设计可以让螺丝头部完全没入支架基面，不会出现凸起刮碰的情况，安装基面的长度控制在160mm左右，宽度38mm，三个安装孔沿长度方向等距排布，保证固定后支架的承重受力均匀，不会因为单侧受力出现歪斜松动。支架下部做了90度垂直弯折，

　　弯折处做了小圆角过渡，避免应力集中导致金属件弯折处开裂，垂直段的高度适配常规淋浴玻璃挡水板的厚度，刚好可以卡在玻璃挡水板的外侧，挡住玻璃面板防止其向外侧滑移，不需要额外给玻璃挡水板加装定位挡块。垂直段末端延伸出两个对称的C型开口卡槽，卡槽的内径匹配常规手持花洒的软管衔接处外径，开口处做了外翻的圆弧导向边，放置花洒时不需要精准对位，顺着导向边就能把花洒卡入卡槽内，卡槽的开口宽度略小于花洒衔接位的直径，依靠金属件本身的轻微弹性就能卡紧花洒，不会因为淋浴区的水流冲击或者轻微触碰导致花洒滑落。设计过程中特意规避了多零件拼接的结构，整体采用单块金属板材弯折成型，没有焊接点位，不存在焊缝锈蚀的隐患，表面做镜面抛光处理，

　　既适配卫浴空间的镀铬五金风格，也不容易在潮湿环境下积留水垢，日常清理只需要用软布擦拭即可。安装边界方面，支架整体突出墙面的距离控制在75mm，不会过多占用淋浴区的活动空间，安装时只需要保证基面完全贴合墙面，垂直段与墙面保持90度垂直，就能同时实现玻璃挡水板的侧向定位和花洒的承托固定，C型卡槽的位置距离安装基面的高度经过测算，放置花洒后花洒的出水角度刚好斜向淋浴区中心，不需要额外调整角度就能满足常规淋浴的使用需求。实际使用场景中，这类支架尤其适合小户型淋浴间、出租屋快速改造、临时淋浴区搭建的场景，不需要复杂的预埋工序，只需要在墙面打三个固定孔就能完成安装，相比传统的单独花洒支架加玻璃挡块的组合，整体占用的墙面空间更小，视觉上也更简洁，

　　没有多余的外露零件。结构受力上，上部三个固定孔的排布让支架的承重能力可以达到5kg以上，完全可以承受常规手持花洒加上淋浴时水流冲击的载荷，同时侧向挡住玻璃挡水板的受力方向与墙面平行，不会对固定螺丝产生额外的径向拉力，长期使用也不会出现固定松动的问题。弯折处的圆角半径控制在3mm，既保证了弯折处的结构强度，也不会形成尖锐的直角，避免日常使用时磕碰划伤。C型卡槽的末端做了小幅度的向上翻边，进一步提升卡接的可靠性，即使不小心碰到花洒手柄，也不会轻易从卡槽中脱出。
