波什GSR12V-15适配专用限位支撑结构件

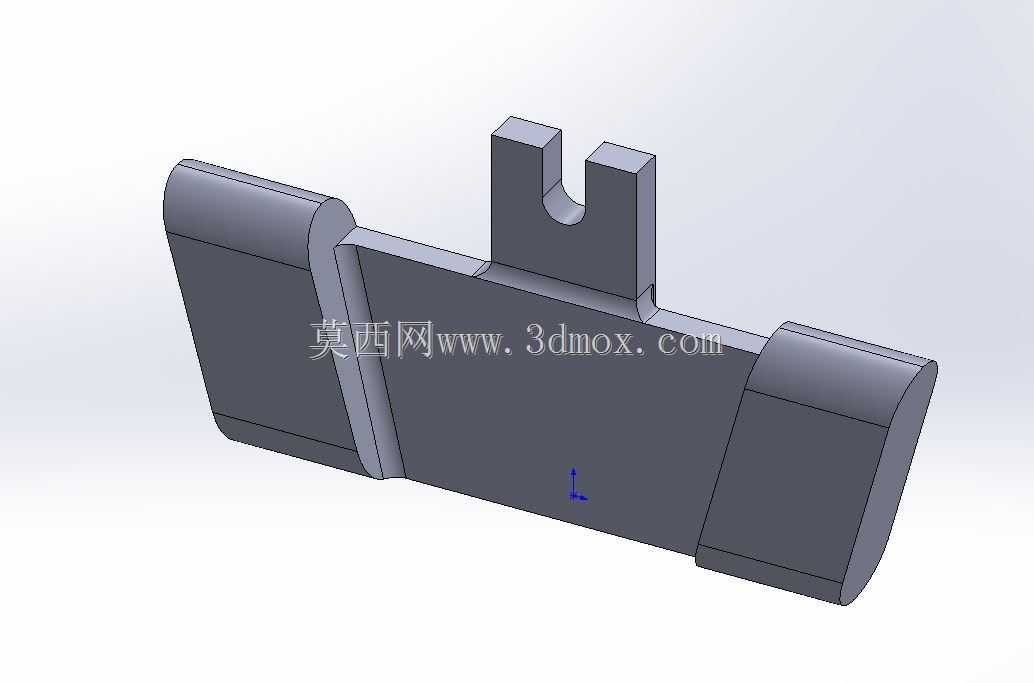

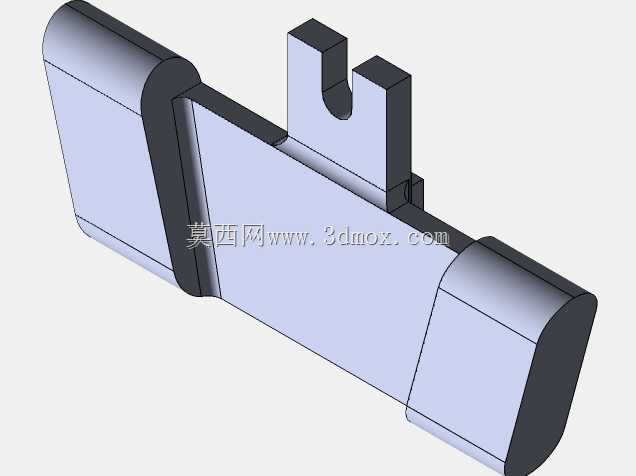

　　在手持电动工具的整机装配与售后维修替换场景中，这类适配波什GSR12V-15充电钻的限位支撑结构件，是保障设备档位切换、行程限位可靠性的核心小尺寸零件，日常多应用在充电式手电钻的扳机行程控制、扭矩档位定位的装配工位，也可作为同系列锂电钻的易损替换件使用。从实际功能来看，该零件承担两个核心作用：一是作为档位拨叉的行程限位基准，顶部开设的U型开口槽直接与拨叉轴配合，限制拨叉的轴向移动距离，避免换挡时拨叉超出行程导致齿轮啮合错位，保障高低速档位切换时的定位精度；二是作为内部结构的支撑隔块，两侧带圆弧过渡的翼状结构贴合壳体内腔的定位筋位，分散扳机组件触发时传递的侧向冲击力，避免长期按压扳机导致壳体局部应力集中出现开裂。

　　设计过程中优先考虑了零件的装配容错性与抗疲劳性能，主体采用对称式布局，中间主承载面为平整矩形结构，厚度根据壳体内腔的安装间隙设定，两侧翼部做了向外延伸的圆弧收边，既能够在装配时自动导正装入壳体内腔的定位槽，减少装配时的对位调整时间，也能避免锐边在长期震动下割伤内部连接导线。顶部的U型槽开口尺寸与拨叉轴的直径做了间隙配合设计，槽口边缘做了0.2mm的倒角处理，既保证拨叉轴在槽内滑动顺畅无卡滞，也能避免槽口锐边长期摩擦拨叉轴造成轴体磨损。零件底部为全平面设计，贴合壳体内的支撑平面，装配时不需要额外调整水平度，直接通过两侧筋位卡紧即可完成定位，不需要额外的紧固件固定，减少整机的零件数量与装配工序。

　　从安装边界来看，零件的总宽度匹配GSR12V-15锂电钻手柄上方的内腔宽度，两侧翼部的圆弧半径与壳体内腔的圆角完全契合，装入后不会出现左右窜动；顶部U型槽的中心高度与拨叉轴的设计安装高度一致，装配后拨叉轴自然落入槽内，不需要额外调整拨叉位置；零件的总厚度控制在壳体内腔的前后间隙范围内，装配后上下壳体合模时不会出现压痕或者间隙过大的问题。实际建模过程中，所有过渡圆角均按照注塑件的工艺要求设定，避免出现壁厚不均导致的注塑缩痕，主承载面的厚度均匀一致，翼部与主体连接位置做了加厚过渡处理，避免零件受侧向冲击力时在连接位置发生断裂。零件的材质适配常规的POM工程塑料注塑成型，耐磨性能与抗冲击性能完全满足手持电动工具的使用工况，长期在震动环境下使用也不会出现形变导致的限位失效问题。在工装夹具的设计场景中，这类结构也可作为小型定位块的参考结构，针对小行程的滑动部件做限位支撑，只需要调整U型槽的尺寸与主体的安装孔位，即可适配不同的小型工装定位需求，结构简单可靠，加工难度低，不需要复杂的二次加工即可完成生产。
