车床磨削铣削加工专用工装夹具

　　在普通车床的常规加工场景中，设备原生功能往往仅覆盖车削类工序，面对工件局部需要磨削、铣削的复合加工需求时，若反复拆装工件转移至磨床、铣床完成后续工序，不仅会带来多次装夹的定位误差累积，还会大幅拉长单件加工的周转周期，尤其在小批量修配、非标零件加工场景下，这类工序切换带来的效率损耗与精度损失问题更为突出。这款适配车床的磨削铣削用工装，正是针对这类跨工序加工痛点设计的机加辅具，可直接安装在车床床身或刀架位置，拓展车床的加工能力边界。

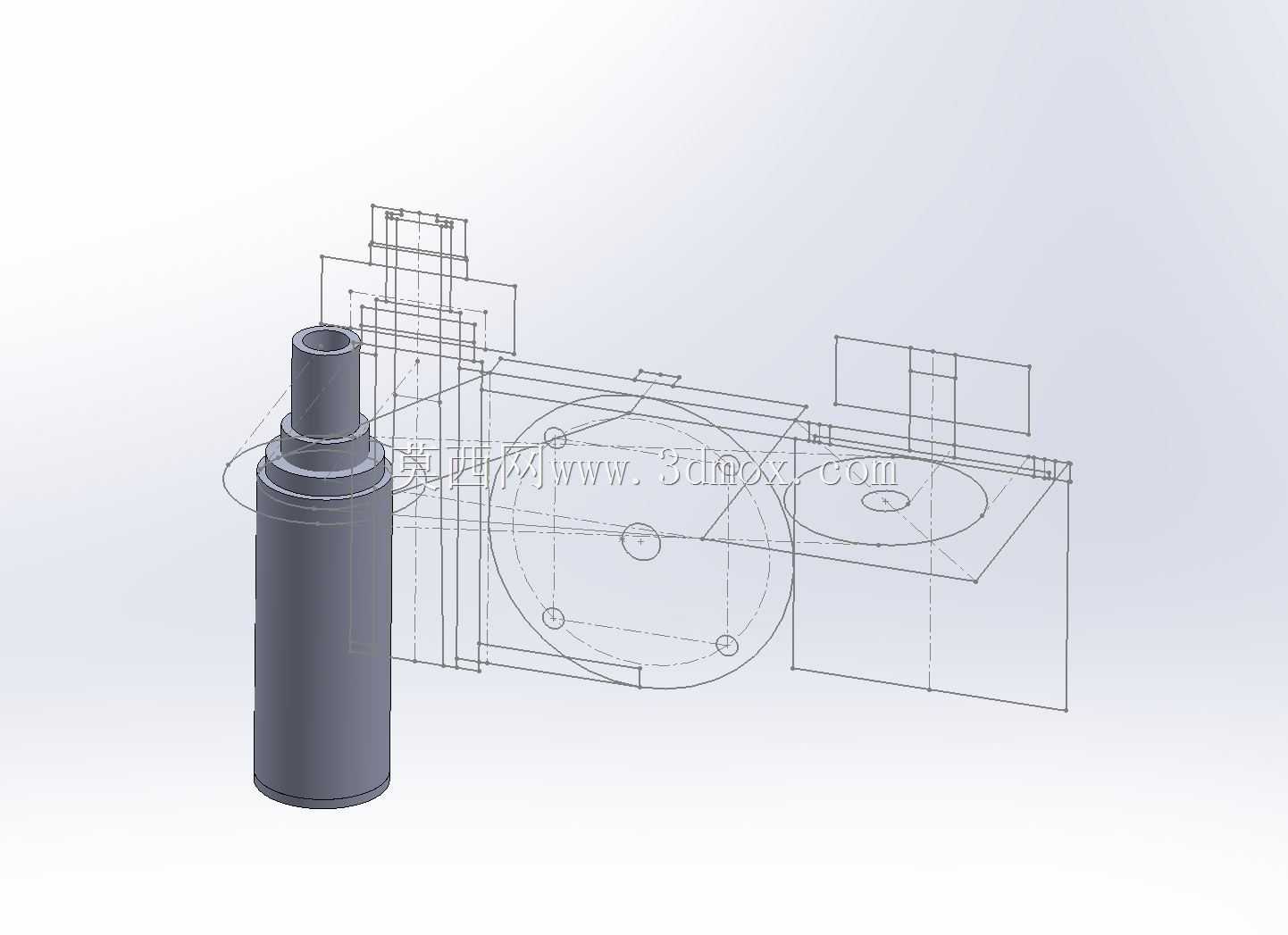

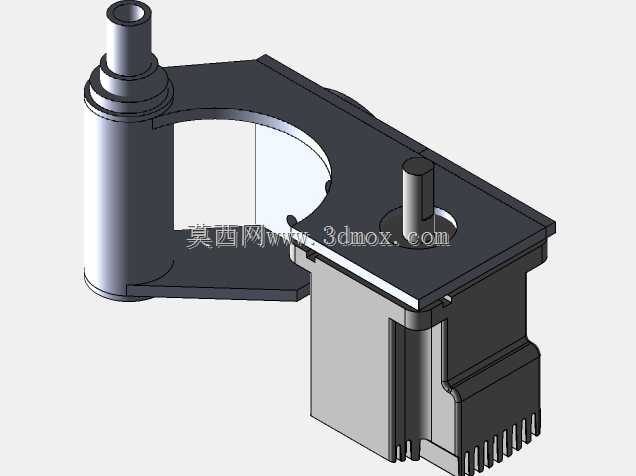

　　从结构设计逻辑来看，该工装采用分体式组合结构，主体承载座为带半圆避让缺口的板式结构，半圆缺口的弧度与车床主轴附近的安装基面弧度匹配，安装时可直接卡合在床身对应定位面，避免额外加工适配安装位；承载座一侧设置立式导向轴座，内置高精度滑动衬套，可配套安装磨头或小型铣削动力头，导向轴的轴线与车床主轴轴线的平行度、垂直度公差均控制在0.02mm以内，保证加工时刀具回转轴线与工件回转轴线的位置精度。承载座平面上设置的定位销孔，用于动力单元的周向定位，防止加工过程中动力头受切削力发生偏转；下部的盒状结构为动力单元的安装容纳腔，可适配不同规格的小型气动、电动动力头，腔体内预留走线与冷却管路的排布空间，避免加工时切屑、切削液缠绕管路。

　　实际安装使用时，该工装的中心高设定为130mm，可适配市面上多数普通卧式车床的主轴中心高参数，安装时无需大幅调整车床原有结构，通过压板螺栓即可完成固定，安装边界不超出车床中拖板的最大行程范围，不会干涉刀架的正常走刀动作。工装的立式导向部分可根据加工需求调整伸出长度，调整范围覆盖0-50mm，满足不同长度刀具的安装需求，也可适配不同直径工件的加工避让要求。当进行外圆磨削作业时，可在导向轴座上安装砂轮磨头，配合车床主轴带动工件回转，磨头做径向进给完成外圆的精密磨削，加工表面粗糙度可达到Ra0.8以下；当需要进行键槽、小平面的铣削作业时，可更换为小型铣削动力头，配合车床的分度装置，完成工件周向槽面的铣削加工，无需二次装夹找正。

　　设计过程中充分考虑了切削工况下的刚性需求，承载座采用整体式铸铁材质，壁厚设置为12mm，结合加强筋结构，可承受磨削与轻铣削工况下的切削振动，避免加工时出现振纹影响表面质量；所有与安装基面、动力单元配合的面均经过铣削与磨削加工，保证配合面的平面度与位置精度，减少装配误差。半圆避让结构的设计，一方面减轻了工装整体重量，单人即可完成拆装搬运，另一方面也方便清理加工过程中掉落的切屑，避免切屑堆积在安装面影响定位精度。工装的定位销与螺栓安装孔均设计为长圆孔形式，安装时可在小范围内调整位置，补偿车床本身的安装面磨损误差，降低对安装基面的精度要求。

　　在日常机修车间、非标零件加工班组的实际应用中，这类工装可大幅减少工件在不同设备间的转运频次，对于单件小批量的带磨、铣工序的轴类、盘类零件加工，可将加工周期缩短40%以上，同时避免多次装夹带来的同轴度、位置度误差，尤其适合设备数量有限的小型加工场景，在不新增专用磨床、铣床设备的前提下，拓展现有车床的加工能力，降低设备投入成本。工装的易损部位均设计为可更换结构，导向衬套采用耐磨铜合金材质，长期使用磨损后可单独更换，无需更换整个工装主体，降低后期维护成本。
