带均布安装孔的环形定位工装结构

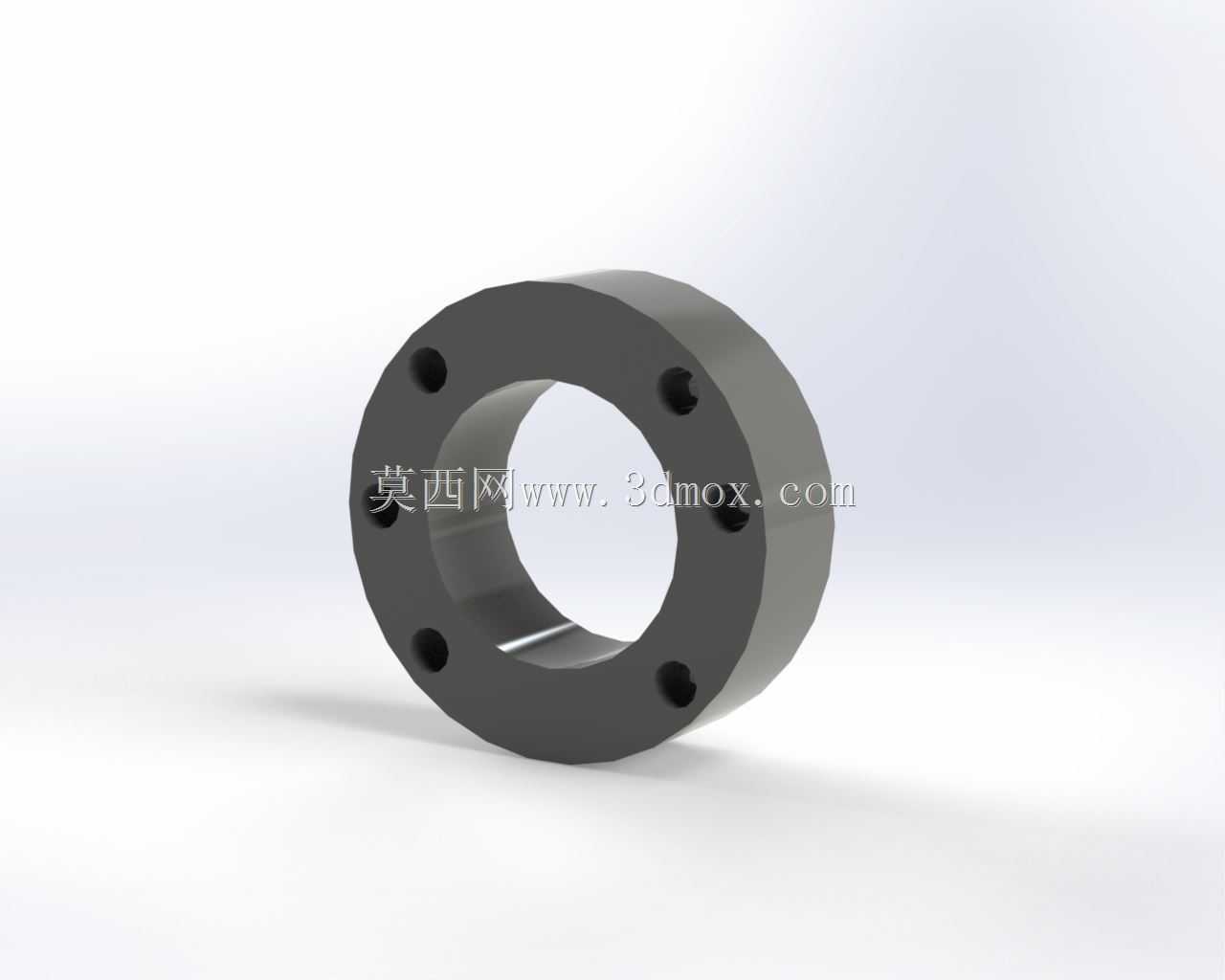

　　在整车改装、专用设备调校的现场作业环节，这类带均布安装孔的环形定位件，常被用作角度调整工序的定位基准，解决现场改装时部件对接角度偏差、同轴度难以保证的问题。从结构本身来看，该零件为带轴向通孔的环形厚壁结构，外圆面均匀分布6个轴向安装沉孔，内孔为光滑贯通设计，两端面平行度公差控制在0.02mm以内，保证安装后端面贴合无间隙。设计阶段首先考虑的是现场安装的适配性，外圆均布的6个孔位采用等角度分布，相邻孔位夹角60度，适配市面上多数同规格对接法兰的安装孔距，不需要额外扩孔或改制即可直接对位安装，减少现场加工的工作量。内孔的尺寸公差按照H7级精度设计，既保证与对接轴类部件的间隙配合，不会出现装配卡滞，又能控制径向窜动量在0.05mm以内，

　　满足角度调整时的定位精度要求。零件的厚度尺寸根据实际受力场景设定，在承受轴向压紧力时，厚壁结构不会出现形变，保证长期使用后定位精度不发生偏移。实际使用时，该零件通过6个均布孔与基准部件的法兰面锁紧，内孔穿入待调整角度的对接部件，依靠环形端面的摩擦力与孔位的定位约束，将对接部件的偏转角度锁定在预设值，避免作业过程中部件移位导致的角度偏差。不同于常规的一体式定位法兰，该结构的内孔无键槽、无定位凸台，属于光孔配合设计，适配的轴径范围更灵活，只要轴径与内孔公差匹配即可使用，不需要针对不同轴的键槽位置单独做适配设计，在多规格小批量的改装作业场景下通用性更强。设计时特意将安装孔设计为沉孔结构，螺栓锁紧后头部完全沉入沉孔内，不会突出零件端面，

　　避免后续安装其他部件时出现干涉，同时沉孔的深度经过核算，保证螺栓锁紧时的螺纹啮合长度满足受力要求，不会出现滑牙或锁紧力不足的问题。零件的两端面都做了精磨处理，表面粗糙度达到Ra1.6，安装时与两侧对接面的贴合度更高，不会因为端面粗糙导致锁紧后出现倾斜，影响同轴度。在现场作业场景中，这类工装不需要复杂的调试步骤，只要对准孔位锁紧螺栓即可完成安装，作业人员不需要经过专门的培训就能快速上手，大幅缩短角度调整工序的作业时间。从受力角度分析，环形结构的受力均匀分布在整个圆周上，6个安装孔的锁紧力均匀传递到端面，不会出现局部应力集中导致的零件变形，即使在反复拆装、长期受力的使用场景下，零件的形位公差也能保持稳定，不需要频繁校准或更换。

　　考虑到现场使用环境可能存在油污、锈蚀的问题，零件的选材可根据使用场景选择45号钢调质处理或者不锈钢材质，调质处理后的零件硬度达到HB220-250，具备足够的强度和耐磨性，不锈钢材质则适合在潮湿、有腐蚀介质的环境下使用，避免锈蚀导致的拆装困难。该结构的安装边界清晰，外圆尺寸小于对接法兰的外圆尺寸，安装后不会超出法兰的外轮廓，不会和周边的管线、其他部件产生空间干涉，内孔的贯通设计也不会影响轴类部件的轴向穿装，轴件可以从任意一端穿入，适配不同方向的安装需求。在角度调整作业完成后，该零件可以作为永久定位件保留在设备上，也可以在角度锁定、其他固定结构安装完成后拆除重复使用，重复使用时只要检查端面是否有磕碰、孔位是否有变形即可，维护成本极低。不同于定制化的专用角度工装，该结构的尺寸参数都采用通用化设计，孔距、内孔、外圆都对应常用的法兰规格，不需要单独开模或定制加工，常规的机加工车间即可完成生产，加工成本低，交付周期短，适合现场应急改装、小批量设备调校的场景使用。
