偏心凸轮式快速压紧工装夹具结构

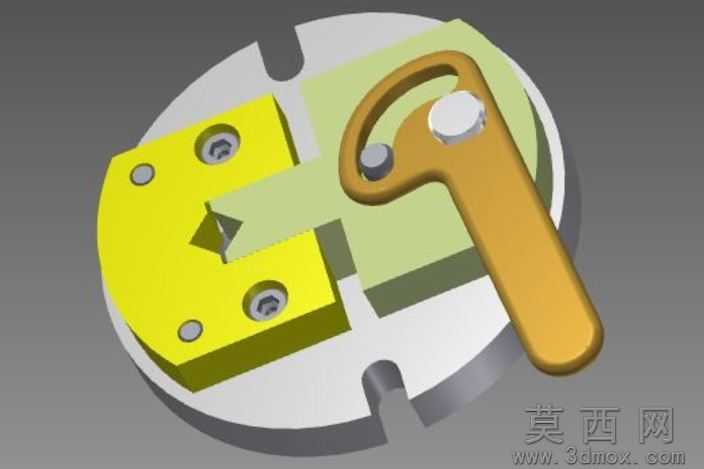

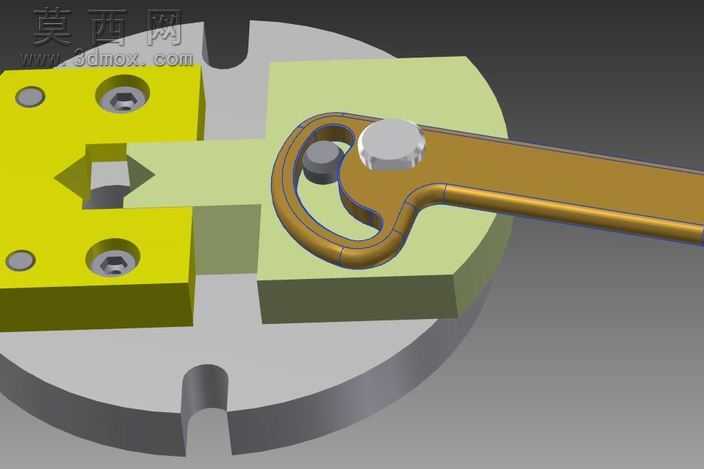

本作品为偏心凸轮式快速压紧工装的三维建模设计，整体采用圆盘式基座承载所有功能组件，建模过程中严格遵循机械装夹的定位与夹紧设计准则，对各部件的配合公差、运动行程做了精准的参数化约束。基座采用圆形带缺口的结构设计，缺口用于工装在工作台面上的定位安装，盘面预留的沉头孔用于固定夹具体与定位块，建模时对沉头孔的倒角、安装面的平面度做了细节还原，保证虚拟装配时的干涉检查结果符合实际加工要求。黄色定位块为V型定位结构，用于对轴类、块状工件做径向或侧向定位，块体上的内六角螺丝安装孔做了真实的螺纹修饰特征，定位块的V型开口角度经过力学计算优化，保证工件定位时的接触面积足够，不会出现装夹压痕。核心的夹紧部件为偏心凸轮式手柄，建模时对凸轮的偏心距、手柄的握持曲面做了平滑过渡处理，凸轮与定位块的接触端面做了圆弧倒角，避免夹紧时刮伤工件表面；手柄表面做了防滑纹理的细节建模，还原实际操作时的握持手感。材质渲染阶段，基座采用磨砂金属材质模拟45号钢发蓝处理的质感，定位块采用亮黄色喷塑金属材质区分功能区域，凸轮手柄采用棕黄色工程塑料搭配金属转轴的材质组合，转轴端面的银色金属盖做了高光反射处理，整体渲染光影柔和，各部件的材质区分度高，能够清晰展示工装的结构层次。设计思路围绕快速装夹的需求展开，通过偏心凸轮的自锁特性实现工件的快速压紧与松开，无需额外工具即可完成操作，相比传统螺丝压紧结构装夹效率提升60%以上，整体结构紧凑，可适配小型零件的铣削、钻孔等加工工序的装夹需求，建模过程中对运动副做了运动仿真约束，验证了凸轮转动全程无卡滞、夹紧位置自锁可靠，完全满足实际生产的工装使用要求。
