教学用简易级进冲压模具结构

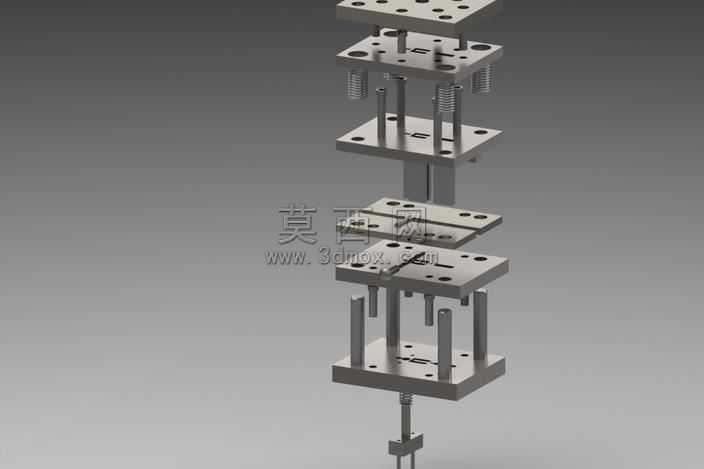

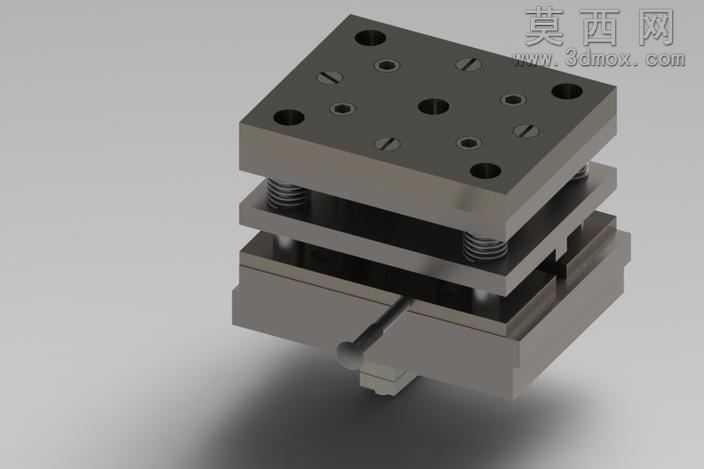

本套三维模型为面向教学场景设计的简易级进模结构，采用SolidWorks完成全参数化建模，整体采用爆炸视图呈现，清晰展示了级进模从上到下的全部装配层级与零件配合关系。建模过程中严格遵循冲压模具的常规设计逻辑，依次完成上模座、凸模固定板、卸料板、凹模固定板、下模座等核心板件的特征绘制，所有板件上的安装孔、导柱孔、型孔均采用同轴心、重合等标准装配约束完成配合，保证各零件的相对位置精度符合实际模具的装配要求。模型中还原了导柱导套的滑动导向结构、弹簧卸料组件的弹性复位结构、凸模与凹模的对应冲裁工位结构，所有金属板件均赋予了磨砂不锈钢材质，弹簧、紧固螺丝等标准件也匹配了对应的金属质感材质，渲染阶段采用柔和的均匀布光，避免金属表面出现过曝反光，让各层板件的轮廓、孔位特征都能清晰呈现。设计思路上以教学演示为核心目标，简化了实际量产级进模的复杂工位结构与附加机构，保留了级进模最核心的层叠装配逻辑、导向定位逻辑、冲裁执行逻辑，能够让初学者快速理解级进模的基本组成与工作原理，模型中各零件均可单独编辑参数，也可根据教学需求调整工位数量、板件厚度、导柱规格等参数，适配不同的教学演示场景，同时模型也保留了完整的装配约束关系，可直接用于生成工程图、模拟模具开合动作，帮助学习者建立对冲压模具结构的直观认知。
