低成本离子辐射原型灭菌设备结构设计

　　这款原型灭菌设备的三维结构设计，核心围绕离子辐射灭菌的工况需求展开，在结构布局上优先考虑辐射屏蔽、操作便捷性与小型化场景的适配性。从实际应用场景来看，该设备主要面向小型实验室、基层诊所、小型精密器件加工车间的小批量物品灭菌需求，区别于大型工业辐照灭菌设备的高占地、高产能定位，这款原型设备主打桌面级部署，适配空间有限的作业场景，可对小型实验耗材、精密电子元器件、医用小型器具完成低温灭菌作业，避免高温灭菌对热敏、辐照耐受度适配的物件造成损伤。

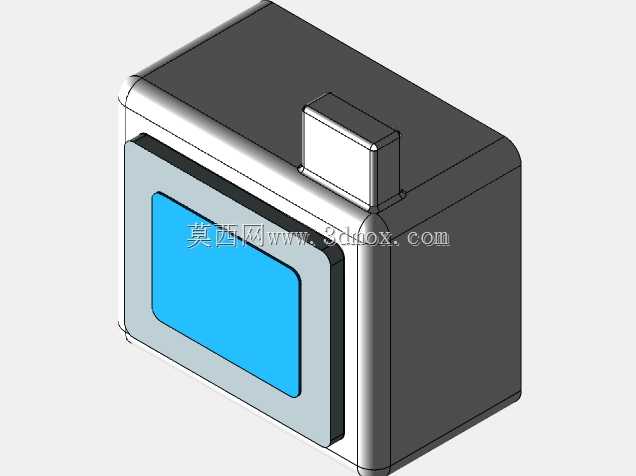

　　从功能特性层面拆解，设备采用封闭式箱体结构，正面设置带观察窗的密封门，观察窗采用内嵌式屏蔽透光材质，既可以在作业过程中观察内部状态，也能避免离子辐射外泄，满足辐射类设备的安全防护要求。箱体顶部设置凸起的功能模块仓，用于集成辐射发生组件、控制电路与散热结构，将核心功能部件与灭菌腔体做物理分隔，既减少核心部件受灭菌环境的温湿度影响，也方便后期维护时单独拆解顶部模块，无需拆解整个灭菌腔体。设备边角做圆弧过渡处理，一方面减少钣金加工时的应力集中问题，另一方面也避免桌面部署时尖锐边角造成的磕碰损伤，适配人员频繁操作的工位场景。

　　在设计思路上，这款原型设备优先平衡成本控制与功能实现，整体采用模块化拆分设计，整个结构分为外箱体、灭菌内腔、密封门组件、顶部功能仓四个主要模块，各模块之间采用标准紧固件连接，减少定制化连接件的使用，降低加工与装配难度。外箱体采用薄钣金折弯成型的工艺路线，无需复杂的模具投入，适配原型阶段的小批量试制需求，内腔采用辐射屏蔽材质衬层，衬层与外箱体之间预留安装间隙，可填充缓冲与辅助屏蔽材料，在不增加过多整体重量的前提下满足辐射防护要求。密封门采用侧开铰链结构，门体周边设置连续密封胶条，闭合后可实现腔体的密封防护，避免作业过程中臭氧或者辐射微量外泄，门体与设备主体之间设置安全联锁结构的安装位，可配套加装门状态检测开关，实现门未闭合时设备无法启动作业的安全逻辑。

　　从外形尺寸与安装边界来看，该设备整体为近似立方体的桌面级结构，整体宽度控制在400mm级，深度控制在350mm级，整体高度含顶部模块约450mm，可直接放置在标准宽度的实验室工作台、车间操作台上，无需额外做地基或者专用安装架固定。设备底部预留四个可调支撑脚的安装位，可根据放置台面的平整度调整支撑高度，保证设备放置平稳，避免运行过程中因台面不平产生振动异响。设备背部预留电源接口、散热通风口与控制走线位，安装时背部需预留至少100mm的散热间隙，保证设备运行过程中散热通畅，避免核心部件积热影响使用寿命。设备正面操作区域无突出结构，门体开启角度可达到120度以上，方便取放内部待灭菌物件，操作时无需额外预留正面过多空间，适配紧凑的工位布局。

　　在结构细节处理上，灭菌内腔的边角均做圆弧过渡，方便后期清洁打理，避免污渍在直角缝隙处堆积，内腔底部设置可拆卸置物托架的安装导轨，可根据待灭菌物件的尺寸调整托架高度，提升腔体空间利用率。顶部功能仓的散热结构采用侧面进风、背部出风的风道设计，避免散热气流直吹操作区域，同时风道内部设置防尘滤网安装位，可阻挡环境中的粉尘进入核心功能仓，减少部件积尘带来的故障风险。整个设备的外露部件均做圆角处理，操作按键与状态显示区域预留安装位在正面门体上方，方便操作人员站立作业时直接观察与操作，无需弯腰或者侧身查看状态，符合人体工程学的操作逻辑。
