离子辐射式灭菌设备结构设计方案

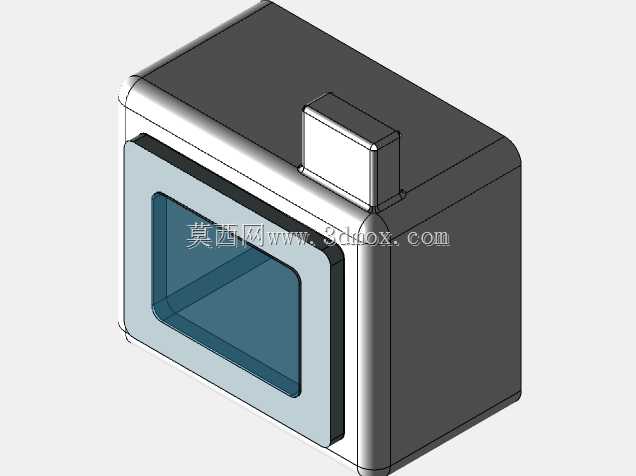

　　这款离子辐射灭菌设备的结构设计，首先围绕实验室小批量物料灭菌的核心场景展开，日常可覆盖实验耗材、小型器械、包装后试样的表面与浅表层灭菌需求，适配生物实验室、医药研发小试工位、质检部门无菌处理环节的使用场景，相比传统高温高压灭菌，无需等待升温升压与降温泄压周期，对不耐高温的塑料耗材、电子类实验配件兼容性更强。从结构布局来看，整体采用立式方正箱体构型，边角做圆弧过渡处理，既减少钣金加工的应力集中点，也能避免日常使用中尖锐边角的磕碰风险，箱体正面设置大尺寸透明观察窗，窗体内嵌铅玻璃等效屏蔽材质，在保证可视性的同时阻隔离子辐射外泄，观察窗周边做阶梯式止口结构，配合密封胶条实现关门后的辐射屏蔽与防尘密封，杜绝缝隙处的辐射泄漏风险。

　　箱体顶部设置凸起的功能模块舱，内部集成辐射发生组件、控制电路与散热风道，该凸起结构一方面将核心发生源与下部灭菌腔体做物理分隔，减少辐射对控制元件的长期辐照老化影响，另一方面抬高了散热出风口的位置，避免日常操作中液体泼溅进入核心电路区域。下部灭菌腔体采用圆角矩形内腔设计，无卫生死角，便于日常清洁擦拭，腔体内部预留标准层架安装位，可根据待灭菌物品的尺寸调整层架高度，适配不同规格的耗材摆放需求。设计过程中优先考虑操作的人机工程性，门体采用侧开式铰链结构，铰链设置在箱体左侧，适配多数操作人员右手开门取放物品的操作习惯，门体开合角度可达到180度，取放较大尺寸物品时不会被门体遮挡，门体与箱体之间设置安全联锁结构，门体未完全关闭锁止时，

　　辐射发生模块无法启动，从硬件层面杜绝误操作带来的辐射暴露风险。外形尺寸方面，整体宽度控制在500mm量级，深度控制在550mm量级，高度控制在600mm量级，属于台式小型设备范畴，可直接放置在标准实验台面上，安装时仅需在设备后侧预留100mm以上的散热空间，左右两侧预留50mm的操作间隙即可，无需额外的固定安装工序，接通电源即可投入使用，适配多数实验室现有台面的布局条件。结构细节上，箱体外壳采用冷轧钢板折弯焊接成型，表面做防静电喷塑处理，既具备足够的结构强度支撑内部组件，也能避免静电吸附灰尘影响洁净实验室的环境要求，观察窗与门体的连接采用嵌入式压合结构，无需外露固定螺丝，外观整体性更强，也减少了螺丝缝隙积尘的清洁难点。

　　设备底部设置四个可调式橡胶脚垫，可根据放置台面的平整度调整高度，保证设备放置平稳，同时橡胶材质可隔绝设备运行时散热风扇带来的轻微振动，避免振动传递到实验台影响其他精密仪器的使用。从功能实现的结构匹配来看，顶部模块舱内的辐射发生源采用居中布置，配合腔体内壁的反射材质，可让辐射场均匀覆盖整个腔体内部空间，避免出现灭菌死角，腔体内设置的置物架采用镂空网格结构，不会遮挡辐射路径，保证各个角度放置的物品都能接收到均匀的辐射剂量。散热风道采用下进上出的走向，进风口设置在箱体底部后侧，搭配防尘滤网，可阻挡环境中的灰尘进入设备内部，出风口设置在顶部模块舱的后侧，热风直接向上排出，不会直吹操作人员，风道路径经过辐射发生组件与控制电路板，可带走运行时产生的热量，保证核心元件在适宜温度下工作，延长设备使用寿命。门体的密封结构采用双重设计，外层是橡胶防尘密封条，阻挡外界灰尘进入腔体，内层是屏蔽密封结构，采用导电橡胶材质，既可以辅助屏蔽电磁干扰，也能配合金属箱体形成连续的屏蔽层，保证辐射泄漏量符合安全标准。在设计验证阶段，重点校核了门体铰链的承重能力，保证门体长期开合不会出现下垂变形，避免因门体错位导致的密封与屏蔽失效，同时对箱体整体的重心做了优化，将重量较大的辐射发生组件与电源模块布置在箱体下部靠近底板的位置，降低整体重心，即使门体完全打开放置较重物品，设备也不会出现前倾倾覆的风险。
