22.5英寸商用车铝合金轮毂结构设计

　　商用车轮端作为整车承载与行驶的核心受力部件，其结构设计直接关联车辆行驶安全性、燃油经济性与维保周期，22.5英寸规格的铝合金车轮目前广泛应用于公路干线物流重卡、中长途客运客车、市政专用作业车辆等场景，适配无内胎子午线轮胎，相较于传统钢制车轮，铝合金材质的轮组在同等载荷条件下可实现单轮减重超30%，能有效降低车辆非簧载质量，提升悬架系统响应速度，减少轮胎与路面的冲击磨损，同时铝合金材料优异的导热性能可快速导出制动过程中产生的摩擦热量，降低长下坡工况下制动系统热衰退风险，提升连续行驶的安全冗余。

　　从结构设计逻辑来看，该车轮采用轮辋与轮辐一体化成型的结构方案，轮辋部分严格匹配22.5英寸无内胎轮胎的装配尺寸边界，胎圈座角度、轮缘高度、气门嘴安装位的位置度均经过反复校核，确保轮胎装配后气密性达标，避免高速行驶过程中出现轮胎脱圈、慢漏气等故障。轮辐部分采用等强度变截面设计，靠近轮心安装面的区域厚度更大，用于分散螺栓预紧力与行驶过程中的冲击载荷，向轮辋过渡的区域通过流线型变厚设计，在保证结构强度的前提下尽可能去除冗余材料，轮辐上均匀分布的减重孔并非单纯为了减重，其开孔形状经过载荷路径优化，避开了轮辐受力的主应力传递路径，同时可作为制动系统散热的气流通道，车辆行驶过程中气流可通过开孔直接冲刷制动鼓或制动盘表面，带走制动产生的热量，此外对称分布的开孔也可作为车轮拆装时的操作位，方便维保人员使用工具撬动轮胎完成拆装作业。

　　轮心安装区域设计有均匀分布的螺栓孔，孔位的分度圆直径、螺栓孔直径与端面跳动公差严格匹配商用车常用的轮端轮毂安装尺寸，安装面采用精加工平面设计，确保车轮与轮毂安装面的贴合率达到90%以上，避免螺栓预紧后出现局部应力集中导致的轮辐开裂问题。螺栓孔周边设计有凸起的加强凸台，可分散螺栓紧固时的压应力，防止长期使用后螺栓孔出现压溃变形。轮辋与轮辐的连接区域采用大圆角过渡设计，避免直角结构带来的应力集中问题，该区域是车轮承受垂直载荷、侧向力与制动力矩的核心受力区，圆角半径的取值经过有限元反复迭代验证，在弯曲疲劳试验与径向疲劳试验的标准工况下，应力峰值均控制在铝合金材料许用应力范围内，满足国标要求的疲劳寿命循环次数。

　　在实际选型匹配过程中，该规格车轮需注意与车辆轴荷的匹配，22.5英寸铝合金车轮的额定载荷通常覆盖10吨至13吨的单轮承载需求，可适配不同吨位等级的商用车前后桥，安装时需保证螺栓的预紧力矩符合工艺要求，按照对角顺序分次拧紧螺栓，避免因预紧力不均导致的车轮端面跳动过大，引发高速行驶方向盘抖动、轮胎偏磨等问题。相较于钢制车轮，铝合金车轮的动平衡精度更容易控制，出厂时的动平衡剩余不平衡量更小，可减少车辆行驶过程中的轮端振动，提升驾乘舒适性，同时铝合金表面的致密氧化层可有效抵御道路融雪剂、泥水等介质的腐蚀，延长车轮的使用寿命，减少轮辋锈蚀导致的轮胎气密性下降问题。

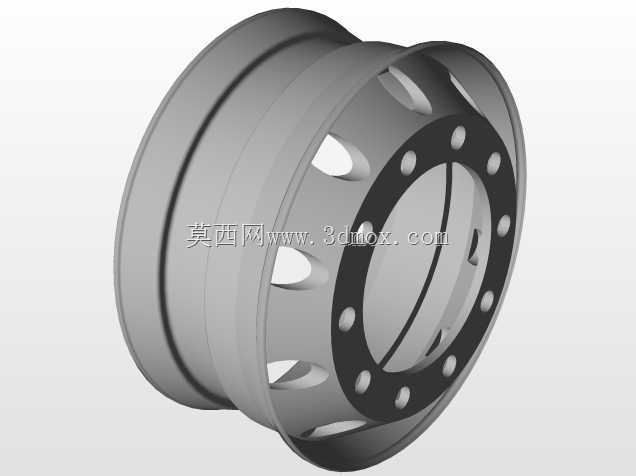

　　从建模实现的角度来看，该车轮的三维建模过程需重点关注多个特征的参数化关联，轮辋的轮廓曲线需严格遵循轮胎装配的尺寸标准，通过旋转特征生成基础轮辋实体后，再对轮缘、胎圈座等区域进行细节特征处理；轮辐部分可通过草图绘制单根轮辐的截面轮廓，采用圆周阵列的方式生成整体轮辐结构，减重孔的特征需在轮辐曲面成型后进行切除，同时对孔的边缘进行倒角处理，避免应力集中；轮心的螺栓孔需按照安装分度圆尺寸进行阵列，安装面的凸台特征需与螺栓孔保持同轴，确保加工时的位置度精度。建模过程中需对所有配合尺寸进行公差标注，为后续的机加工、铸造工艺提供准确的三维数模依据，同时可通过数模直接进行有限元仿真分析，提前验证结构强度是否满足设计要求，减少物理样机的试制次数，缩短产品开发周期。
