双转子汪克尔发动机偏心轴结构设计

　　这款偏心轴是双转子汪克尔发动机的核心传动部件，对应单转子排量62.5cm³、总排量125cm³的动力单元设计，偏心距参数设定为6.85mm，是转子动力输出路径上衔接燃烧室做功与动力输出端的关键承载构件。在转子发动机的实际运行场景中，该零件需要同时承接两个转子的偏心回转作用力，将转子的行星回转运动转化为输出轴的定轴旋转运动，其结构强度、偏心精度直接决定整台发动机的运行平顺性、动力传递效率与整机使用寿命。

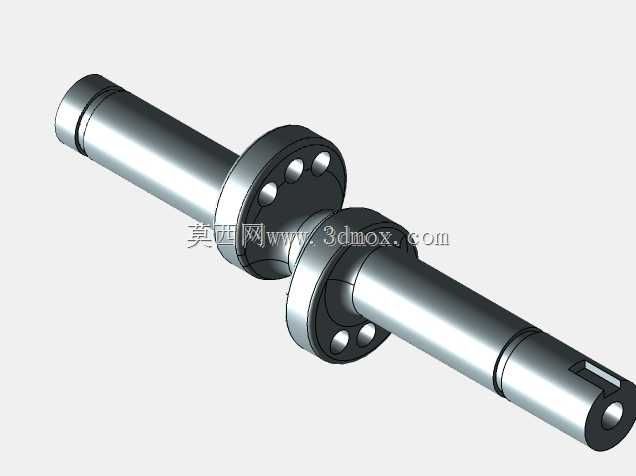

　　从结构设计逻辑来看，该轴采用一体化同轴布局，沿轴向依次布置前端支撑轴颈、前转子安装偏心法兰、中间支撑轴颈、后转子安装偏心法兰、后端输出轴段，两个偏心法兰的相位角严格按照双转子汪克尔发动机的做功间隔要求设定，保证两个转子的做功行程错开，降低整机输出扭矩的波动幅度。法兰端面均布的螺栓孔用于连接转子的密封端盖与配重结构，孔位的位置度公差控制在0.02mm以内，避免转子高速回转时产生额外的偏载力矩。轴段上设计的环形卡槽用于安装轴用挡圈，实现轴承、转子组件的轴向定位，防止高速运转时零件发生轴向窜动；后端轴段加工的键槽用于连接动力输出端的联轴器或者飞轮，通过平键传递输出扭矩，键槽的对称度公差匹配对应平键的精度要求，避免扭矩传递过程中出现应力集中。

　　从安装边界来看，该轴的各段轴颈直径匹配对应规格的深沟球轴承或者滚针轴承，装配时需要通过轴承将轴支撑在发动机的前后端盖与中间隔板上，两个偏心法兰的外圆直径与转子的内孔直径采用间隙配合，配合间隙控制在0.03-0.05mm之间，保证转子在偏心轴上可以顺畅完成行星回转，同时不会因为间隙过大产生敲击异响。轴的整体轴向尺寸需要匹配发动机壳体的内腔宽度，装配完成后轴的轴向窜动量控制在0.1-0.2mm之间，既保证轴运转时不会因为热膨胀出现卡滞，也避免轴向间隙过大影响转子与缸体的密封配合。

　　在实际工程应用中，这类双转子汪克尔发动机多用于小型动力设备、轻型无人机、便携发电机组或者小型竞速载具上，相比同排量的往复式活塞发动机，转子发动机具备体积小、重量轻、高转速下功率输出平顺的优势，而偏心轴作为其核心运动部件，设计时需要充分考虑高速回转下的动平衡要求，两个偏心法兰的配重结构需要经过精确的动平衡校准，将剩余不平衡量控制在G2.5级以内，避免发动机在8000rpm以上的高转速工况下产生剧烈振动。轴的材质通常选用高强度合金结构钢，经过调质处理后轴颈表面进行高频淬火，硬度达到HRC55-60，保证轴颈具备足够的耐磨性，承受转子高速回转带来的交变载荷时不会出现过早的磨损或者疲劳断裂。

　　建模过程中需要重点关注各段轴的同轴度要求，两个偏心轴颈相对于主轴颈的偏心距公差需要严格控制在±0.01mm以内，偏心距的偏差会直接改变转子的压缩比，进而影响发动机的燃烧效率与输出功率。法兰端面上的螺栓孔需要采用圆周阵列方式生成，保证每个孔的受力均匀，轴上的退刀槽、圆角等工艺结构需要按照机械加工的规范设计，避免应力集中点的出现，提升零件的疲劳强度。这类偏心轴的结构设计没有冗余的特征，所有轴段、法兰、槽孔都承担对应的定位、承载或者传动功能，是典型的动力类轴系零件设计思路，在建模时需要充分考虑后续加工工艺的可行性，比如轴颈的磨削加工余量、键槽的铣削加工可达性、法兰端面的车削工艺要求，保证三维模型可以直接对接后续的加工制造环节，不需要进行额外的结构调整。
