C型螺旋夹紧工装夹具结构设计

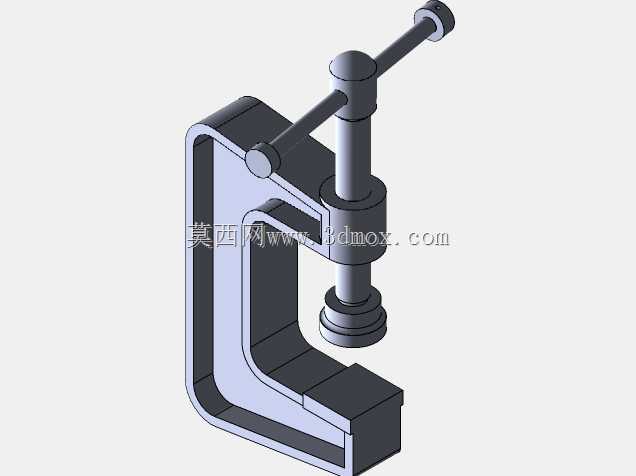

　　在机加工、钳工装配、小型工件焊接定位、木工小件固定等场景里，手动螺旋夹紧机构是普及率极高的工装类型，这类夹具不需要外接动力源，依靠螺纹副的机械增力特性就能获得足够的夹紧力，对作业场地的适配性极强，不管是零散的维修工位、小批量试制的加工台，还是临时搭建的装配作业点，都能快速投入使用。这款C型结构的螺旋夹紧组件，整体采用开式C形架作为主体承载结构，架体的开口深度与开口高度经过适配性设计，能够覆盖常规小型零件的装夹边界，架体底部设置的平直定位台，可以直接贴合工作台面或者工件基准面放置，不需要额外做复杂的安装固定，在需要频繁移动夹具的作业场景里，这种无固定安装的设计能大幅减少工位调整的辅助时间。夹紧执行端采用T型螺纹传动结构，

　　相比普通三角螺纹，T型螺纹的牙根强度更高，传动过程中受力更均匀，长期反复夹紧松开的作业工况下，螺纹副的磨损量更小，使用寿命更长，同时螺纹的导程设计兼顾了夹紧行程的调节速度与增力比，转动操作手柄时，压头可以快速靠近工件表面，接触工件后继续施加力矩，就能通过螺纹的自锁特性保持稳定的夹紧力，不会因为作业过程中的振动出现松脱的问题。压头与螺杆的连接采用活动铰接结构，压头可以在小角度范围内自适应偏转，当被夹紧的工件表面存在轻微的角度偏差或者平面度误差时，压头能够自动贴合工件表面，避免局部点接触导致的工件压痕或者夹紧力不足的问题，压头的端面做了增大接触面积的设计，同等夹紧力下可以降低工件表面的压强，减少薄壁类工件装夹变形的概率。

　　操作手柄采用穿装式圆杆结构，手柄杆与螺杆顶部的通孔采用间隙配合，作业人员可以根据需要的夹紧力大小调整手柄的施力臂长度，需要大夹紧力时可以在手柄杆端套入加力管，不需要额外配置专用的加力工具，手柄两端设置的限位凸台可以防止操作过程中手柄杆从螺杆孔中滑出，提升操作的安全性。从结构设计的逻辑来看，这款夹具的所有受力部件都做了对应的强度冗余设计，C形架的截面采用变厚度设计，在应力集中的弯曲拐点位置适当增加了截面厚度，避免长期受夹紧反力出现架体开口变形的问题，架体的内侧棱边做了倒钝处理，取放工件时不会刮擦工件表面或者划伤操作人员。在实际使用场景中，这类螺旋夹具可以单独使用完成小型工件的夹持固定，也可以多个组合使用完成长条类、

　　框架类工件的多点定位夹紧，比如在小型零件的钻孔作业中，用该夹具将工件压紧在钻床工作台面上，可以替代复杂的专用压板，减少装夹找正的时间；在钣金件的粘接、铆接作业中，恒定的夹紧力可以保证粘接面或者铆接位置紧密贴合，提升装配质量；在工件的尺寸检测环节，也可以用该夹具将工件固定在检测平台上，避免测量过程中工件移位影响检测精度。这款夹具的整体外形尺寸适配常规工位的操作空间，不会占用过多的工作台面积，开口行程可以覆盖从薄板类零件到一定厚度块类零件的装夹需求，不需要针对不同厚度的工件频繁更换夹具，对于多品种小批量的生产作业场景，这种通用性强的手动夹紧工装能够大幅降低工装配置成本，提升作业效率。螺杆与架体的配合位置设置了润滑储油槽，日常维护时只需要定期在螺纹副和配合面涂抹少量润滑脂，就能保证操作的顺畅性，不需要复杂的维护保养流程，即使是没有经过复杂设备操作培训的一线作业人员，也能快速掌握使用方法。
