1.541传动比行星齿轮减速机结构设计

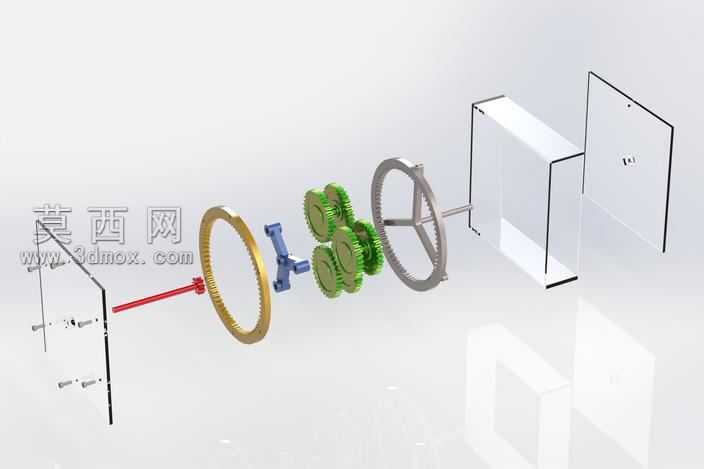

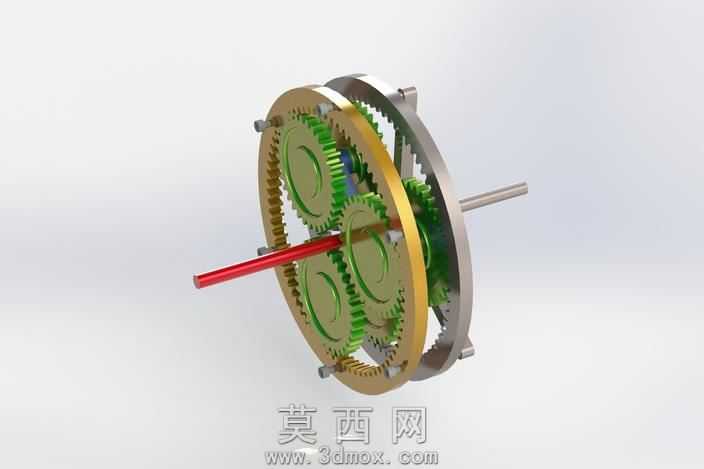

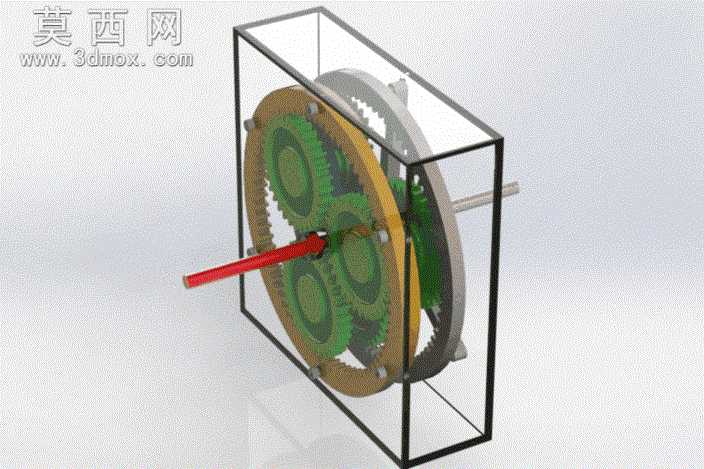

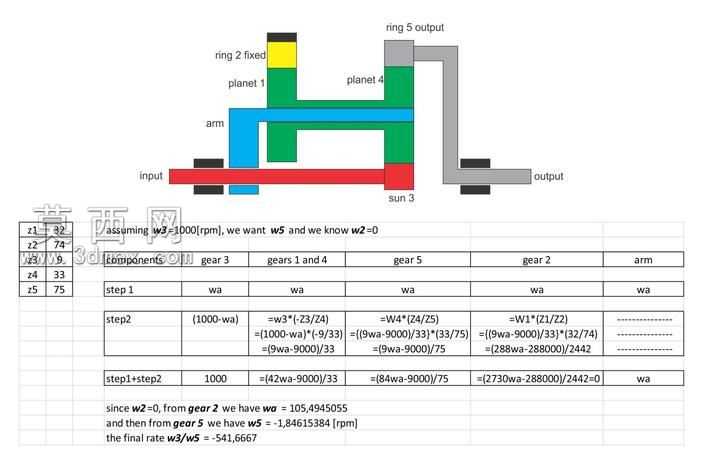

本作品为传动比1:541.7的行星齿轮减速机三维建模设计，整体采用参数化建模思路完成，先依据行星齿轮传动的配齿计算逻辑，确定太阳轮、行星轮、内齿圈的齿数、模数、压力角等核心参数，保证传动比精准匹配设计要求。建模过程中先完成各齿轮的齿廓渐开线绘制，通过特征阵列、布尔运算完成单个齿轮的实体构建，再根据行星轮均布要求，完成三个行星轮的定位装配，保证各行星轮与太阳轮、内齿圈的啮合间隙符合机械传动公差要求。模型中还原了行星架、输入输出轴、透明防护外罩等附属结构，输入轴采用醒目的红色材质区分，齿轮组分别采用绿色、金属黄色、银灰色材质区分不同功能部件，透明外罩采用半透明玻璃材质，既可以清晰展示内部齿轮啮合的传动结构，也还原了设备的防护设计细节。整体装配过程严格按照实际减速机的装配逻辑完成约束，添加了符合机械运动规则的配合关系，可直观演示行星齿轮减速机的运动过程：输入轴带动太阳轮转动，太阳轮驱动三个均布的行星轮自转同时沿内齿圈公转，通过行星架将低转速大扭矩的动力传递至输出端，实现大传动比的减速效果。设计过程中充分考虑了行星齿轮传动的均载特性，三个行星轮对称布置可有效分散传动载荷，提升设备运行稳定性与承载能力，整体结构紧凑，相比普通定轴轮系减速机，在相同传动比下体积更小、重量更轻，适合对安装空间有严格要求的传动场景。模型各部件的细节特征均做了还原，包括轴端的定位结构、齿轮的安装孔位、外罩的固定边框等，结构完整无缺失，可用于机械原理教学演示、减速机结构设计参考等场景。
