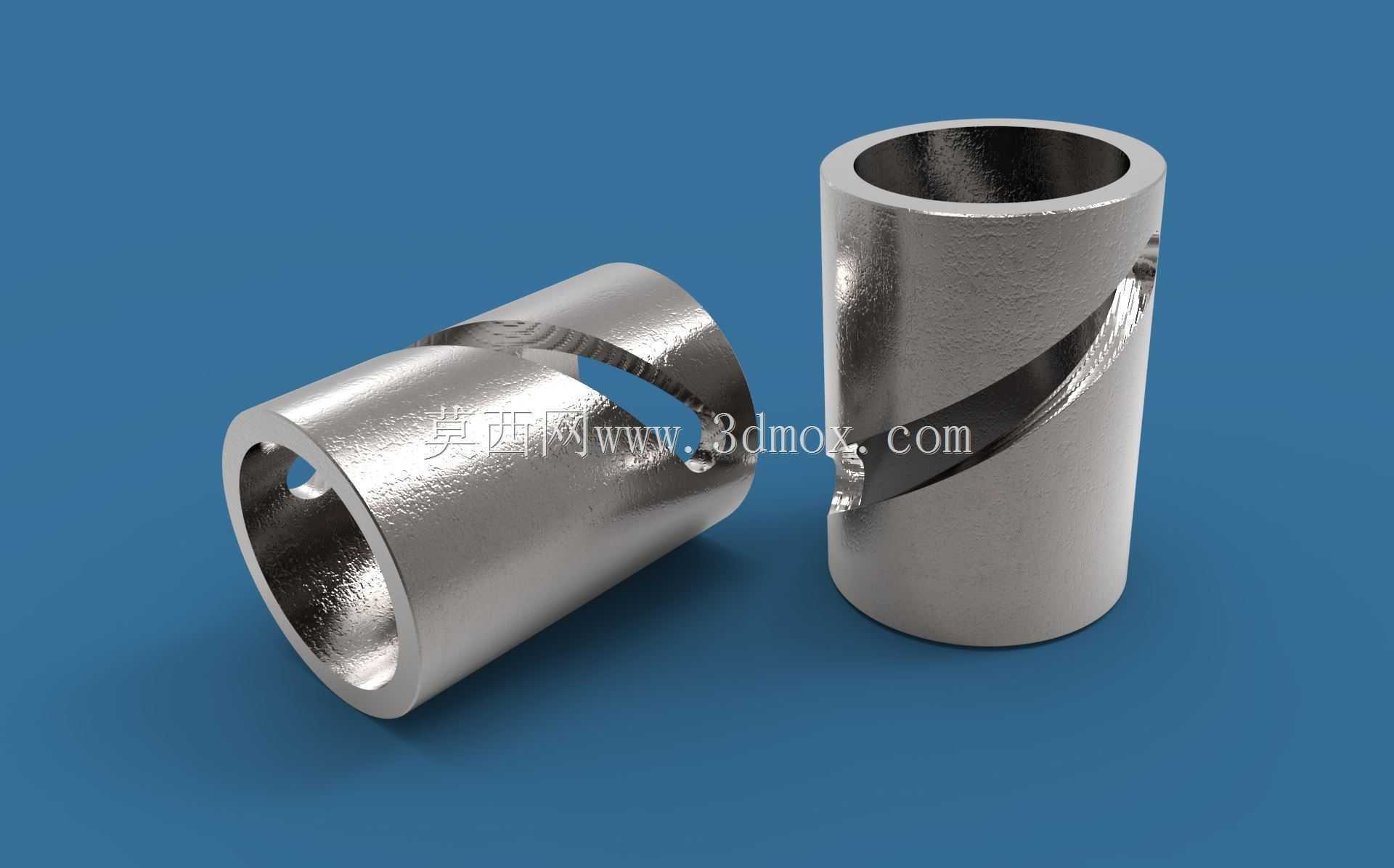

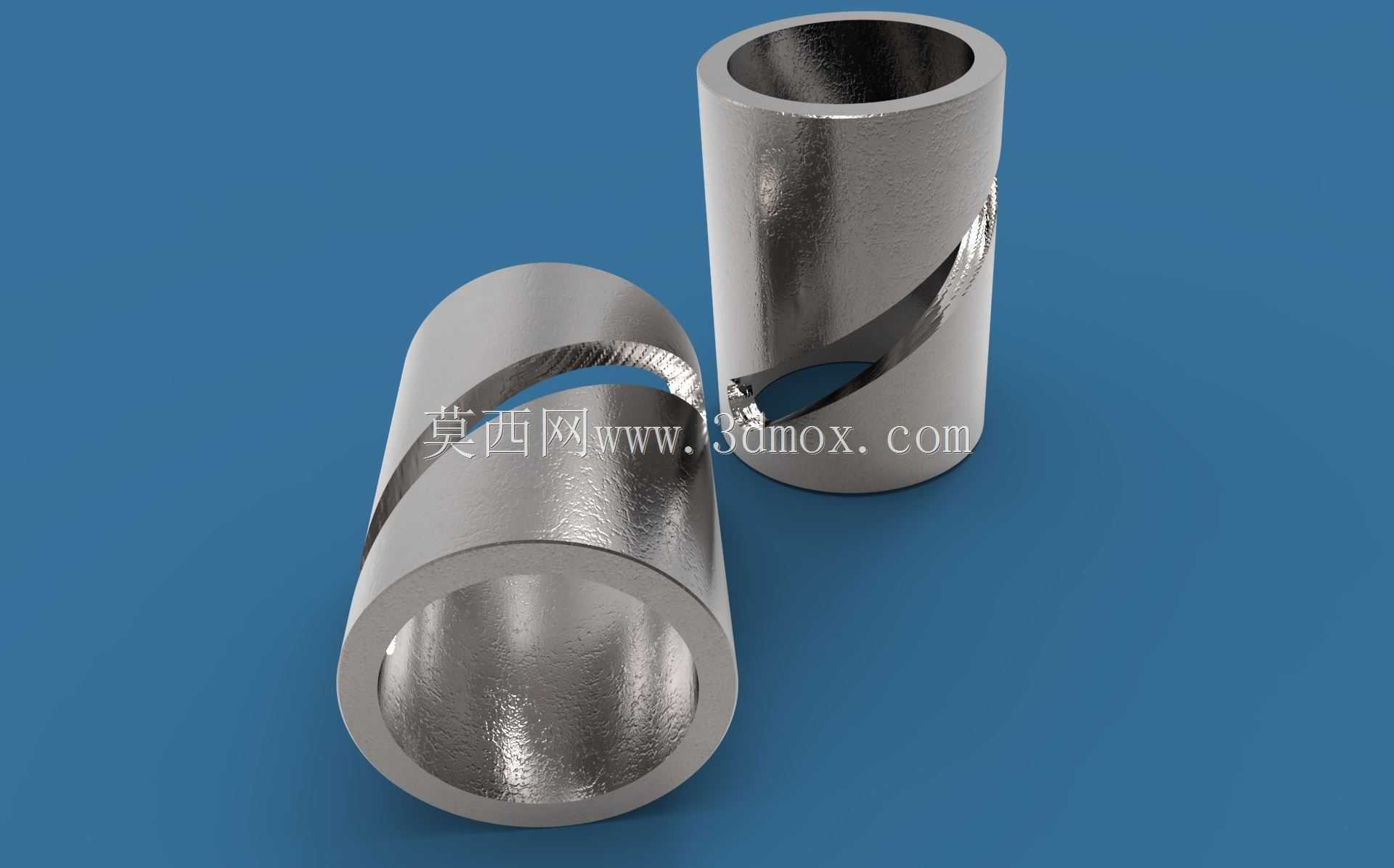

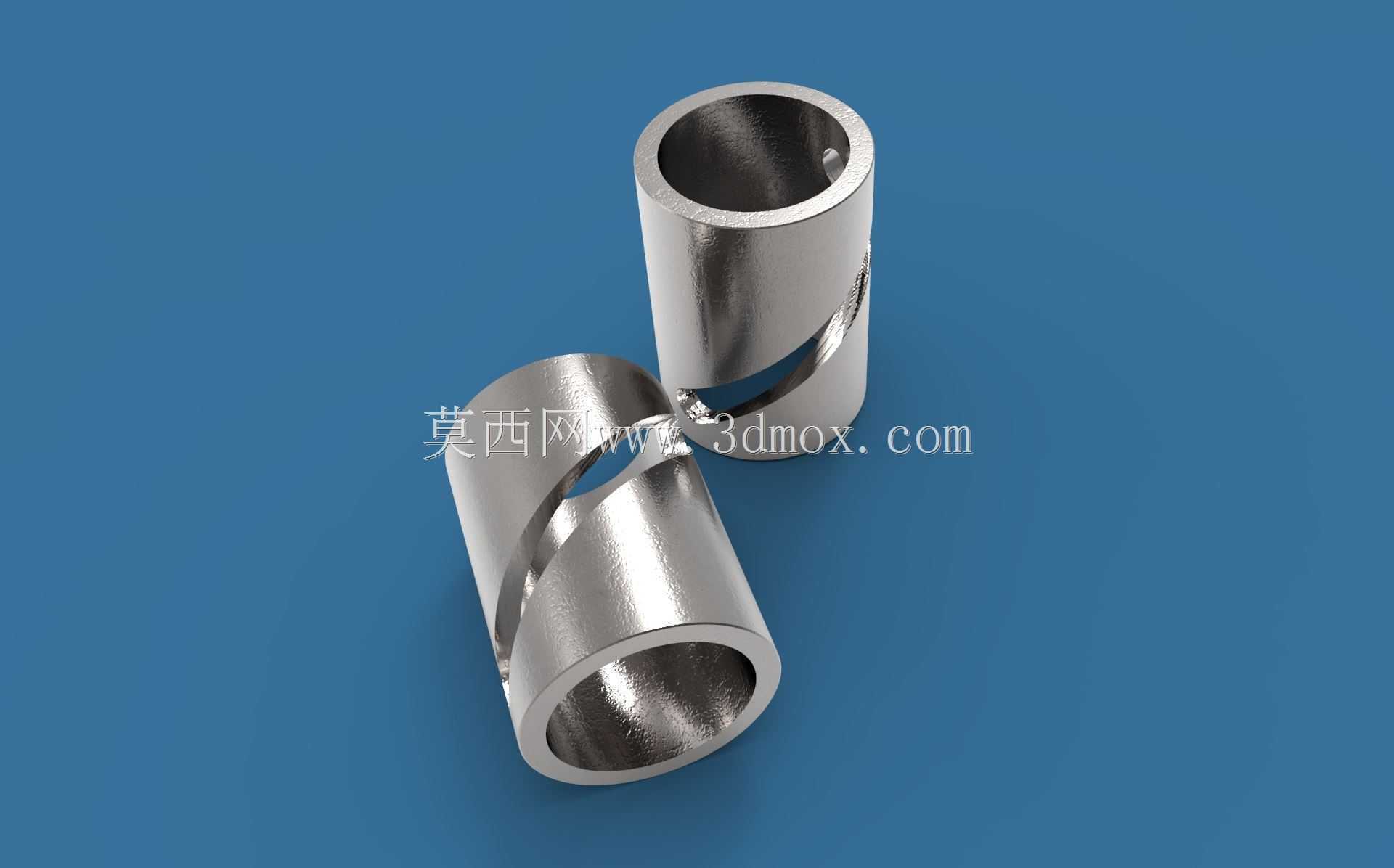

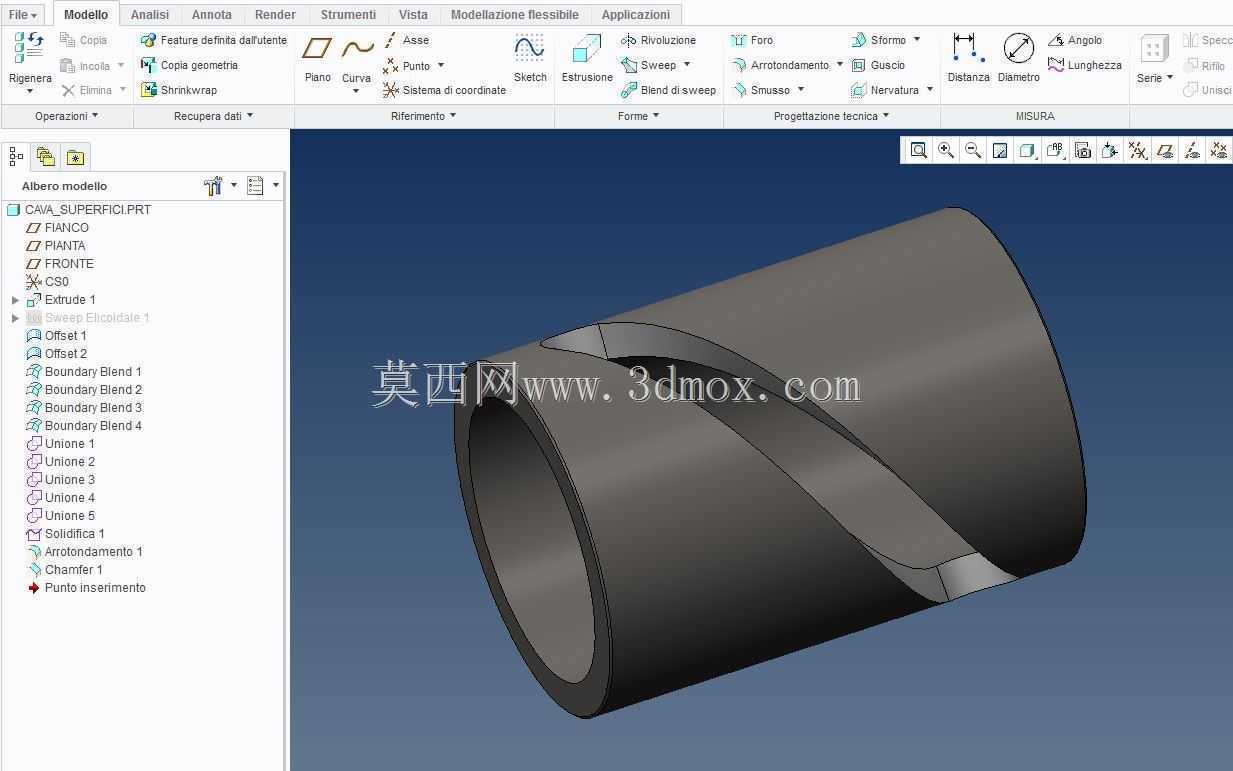

带螺旋铣削槽的金属套筒结构件

　　这类带螺旋铣削槽的金属套筒，在流体输送换向、传动机构导向、工装夹具定位场景中应用十分广泛，不少需要实现直线运动与旋转运动转换的轻载传动工位，都会选用这类结构作为核心导向构件。从实际使用场景来看，在小型自动化设备的送料机构里，它可以配合推杆实现物料的螺旋推送，避免直推过程中出现的卡料、偏斜问题；在液压系统的辅助油路中，特定角度的螺旋槽能够实现油路的旋向导流，降低流体紊流带来的管路振动；甚至在一些工装夹具的快换结构中，套筒上的螺旋槽可以配合锁销实现快速旋合锁紧，无需额外紧固件就能完成工位的快速切换。

　　从功能特性上看，该构件采用空心圆筒基体设计，内壁保持光滑圆柱面，能够保证与配套芯轴的同轴配合精度，减少相对运动过程中的磨损；外壁铣削成型的连续螺旋槽，槽边做了微小倒角处理，避免装配和运动过程中刮伤配套零件的接触面，槽道的螺旋升角经过匹配计算，能够保证配套从动件在槽内滑动时无卡滞，运动过程中受力均匀，不会出现陡变的冲击载荷。构件整体采用金属切削加工成型，壁厚均匀，既保证了结构强度，又控制了整体重量，适合在安装空间紧凑、载荷不大的传动工位使用。

　　设计这类构件时，首先要确定的是套筒的内外径尺寸，内径尺寸需要根据配套芯轴的配合公差来选定，一般采用间隙配合或者过渡配合，保证芯轴穿入后无明显晃动，同时相对滑动顺畅；外径尺寸则要根据安装座的内孔尺寸匹配，同时预留足够的壁厚，避免铣削螺旋槽后剩余壁厚过薄导致受力变形。螺旋槽的参数设计是核心，首先要根据需要的运动行程确定螺旋槽的导程，导程大小直接决定了直线运动与旋转运动的转换比，导程越小，相同直线位移下对应的旋转角度越大，适合需要大传动比的换向场景；导程越大，运动过程越平顺，适合高速往复运动的工位。槽的深度需要根据配套滑块或者销钉的啮合深度确定，既要保证啮合强度，避免运动过程中销钉从槽内脱出，又不能过深导致套筒剩余壁厚不足，影响整体结构刚性。槽的宽度要比配套销钉的直径大0.1-0.2mm，预留足够的运动间隙，避免热胀冷缩或者加工误差导致的卡滞。

　　从安装边界来看，这类套筒的安装一般采用两端定位的方式，一端可以通过轴肩或者卡簧固定轴向位置，另一端可以根据需要设计成浮动支撑或者固定支撑，安装时需要保证套筒的轴线与配套运动件的运动方向同轴，同轴度误差需要控制在0.05mm以内，否则会导致螺旋槽内的从动件受力不均，加剧槽壁磨损，甚至出现运动卡滞的问题。套筒的长度需要比实际工作行程长10-15mm，预留出两端的安全余量，避免从动件运动到行程端点时脱出螺旋槽。在加工层面，这类螺旋槽一般采用四轴或者五轴加工中心铣削成型，加工前需要先完成内外圆的车削加工，保证内外圆的同轴度，之后再进行螺旋槽的铣削，铣削过程中要控制进给速度，避免槽边出现毛刺，加工完成后需要对槽边进行去毛刺处理，内壁可以根据使用需求做抛光或者镀层处理，提升耐磨性能。

　　在实际选型应用中，需要根据具体的工况载荷确定套筒的材质，轻载、低频率运动的场景可以选用铝合金材质，重量轻、加工成本低；中载、有一定耐磨要求的场景可以选用45号钢做调质处理，综合性能好；如果是在腐蚀环境或者高频率运动的场景，可以选用不锈钢材质，提升耐腐蚀性能和使用寿命。另外需要注意的是，螺旋槽的旋向要根据实际运动需求确定，左旋和右旋对应的运动转换方向完全相反，设计和装配时需要做好标识，避免旋向选错导致机构运动方向不符合设计要求。这类构件虽然结构不算复杂，但是参数匹配的合理性直接影响整个机构的运行平顺性，设计时需要结合实际工况反复校核槽的受力情况，避免出现槽壁断裂、磨损过快的问题。
