川崎KXF250越野摩托车发动机活塞结构

　　在小排量高转速越野摩托的动力系统里，活塞是直接承接燃烧爆发力、完成能量转换的核心往复构件，这款适配川崎KXF250机型的活塞，完全围绕越野场景下的高负荷、高转速工况做针对性结构优化，和普通民用代步摩托的活塞设计逻辑有明显区别。从实际装车的应用场景来看，越野摩托需要频繁应对大油门急加速、连续高转速爬坡、飞坡落地瞬间的动力冲击，活塞在气缸内的往复运动线速度远高于同排量街车，同时还要承受混合气燃烧带来的高温高压冲击，因此整个结构的强度冗余、热变形控制、往复惯性匹配都做了专门调校。

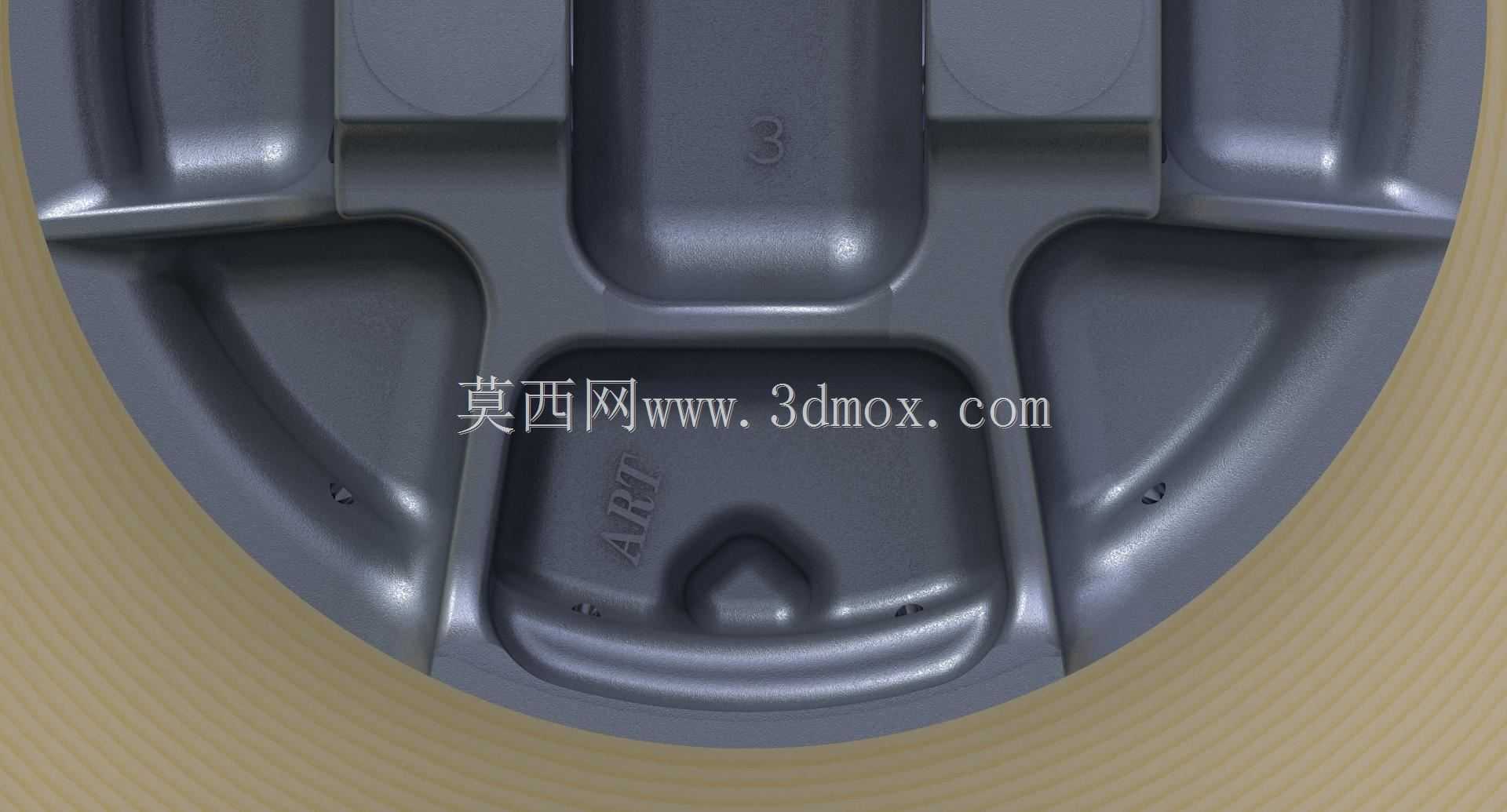

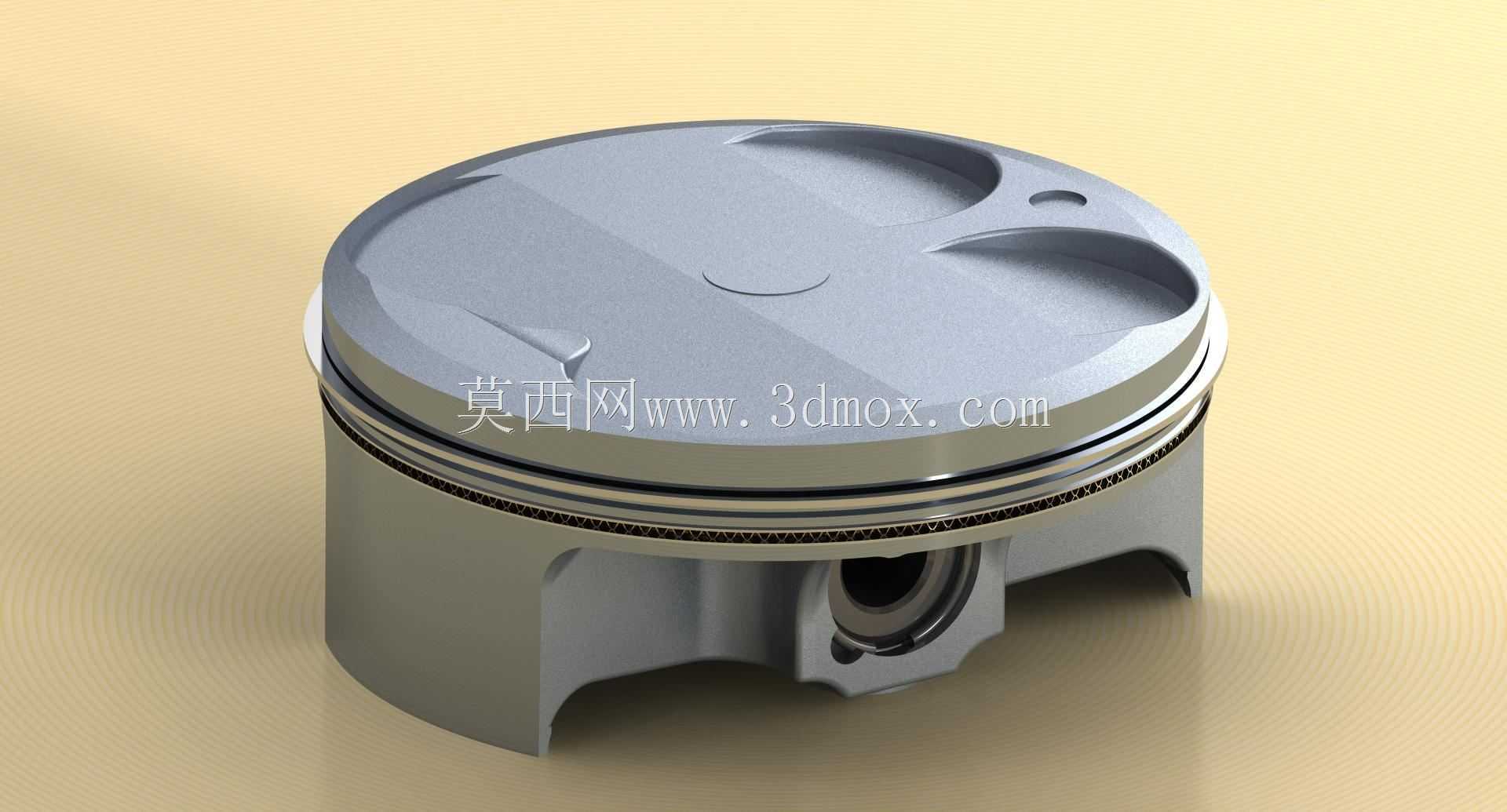

　　从功能特性上看，这款活塞的顶面采用了非对称的凹坑与避让槽设计，对应四冲程单缸发动机的气门布局，在高转速配气相位重叠角较大的工况下，能够完全避让进排气门的运动轨迹，避免活塞上行到上止点时与气门发生碰撞，这也是高转性能机型活塞和普通低转机型活塞最直观的外形区别。顶面的轮廓造型直接配合气缸盖形成特定形状的燃烧室，能够在压缩行程末端让混合气形成更合理的涡流，提升燃烧效率，适配越野机型偏中高转的动力输出特性。活塞头部的环槽位置加工精度要求极高，分别对应气环与油环的安装，气环负责密封燃烧室的高压燃气，避免压缩压力泄漏影响动力输出，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。

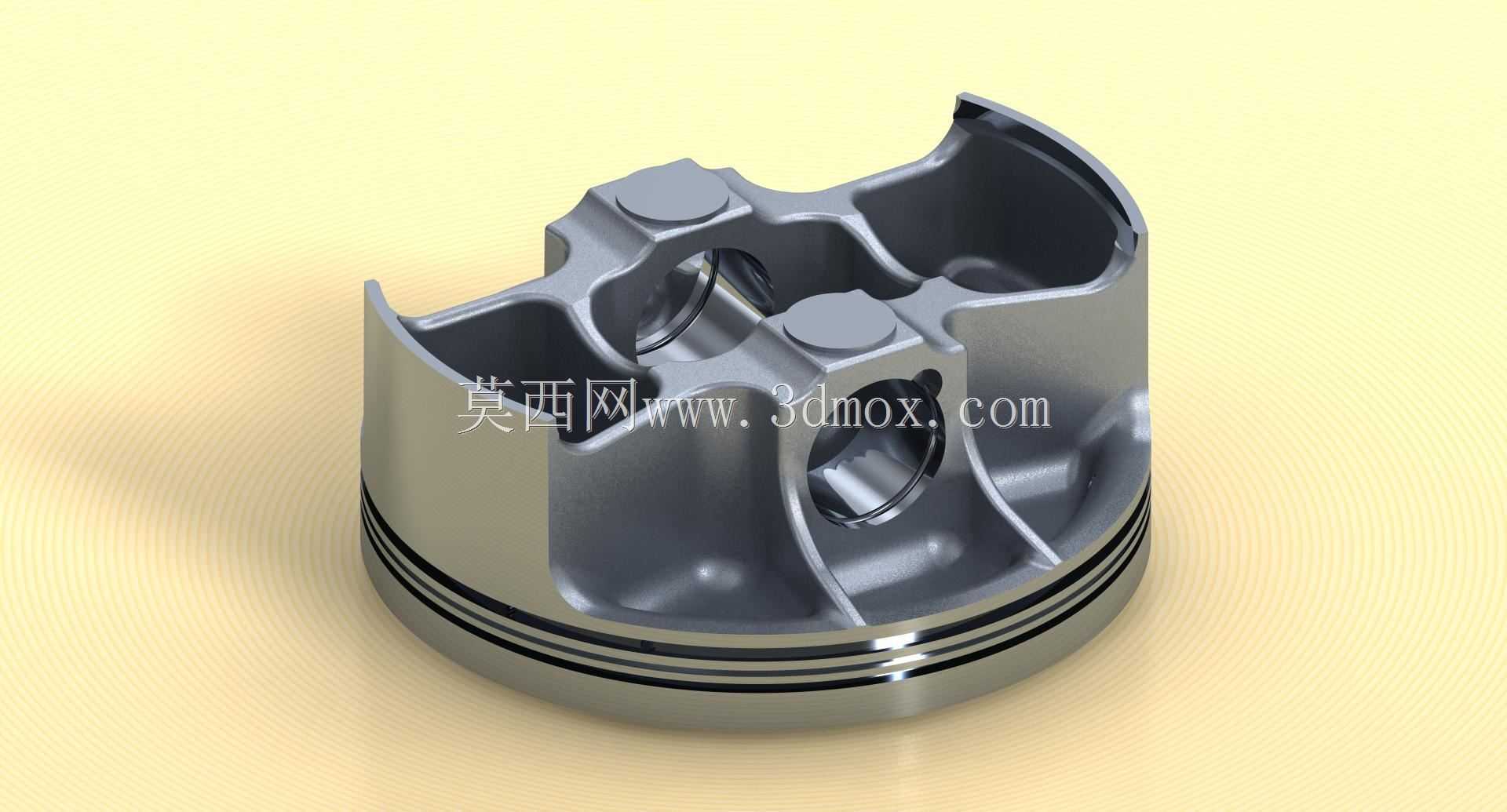

　　设计思路上，这款活塞采用了轻量化的裙部结构，裙部并非整圆周设计，而是做了对称的切槽减重处理，在保证活塞导向稳定性的前提下，尽可能降低往复运动的质量，从而减小曲轴连杆机构的往复惯性力，让发动机的转速攀升速度更快，符合越野摩托对动力响应速度的要求。活塞销座的位置做了加强筋过渡处理，活塞销作为连接活塞与连杆的传力构件，在燃烧做功瞬间要承受极大的冲击载荷，加强结构能够分散销座位置的应力集中，避免高负荷下出现销座开裂的故障。活塞的外形并非正圆柱体，而是根据工作时的热变形规律做了中凸变椭圆的型线设计，冷态装配时裙部存在微小的椭圆度，当发动机达到工作温度后，活塞各部位受热膨胀均匀，最终和气缸壁保持合理的配合间隙，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致热态下活塞卡滞在气缸内。

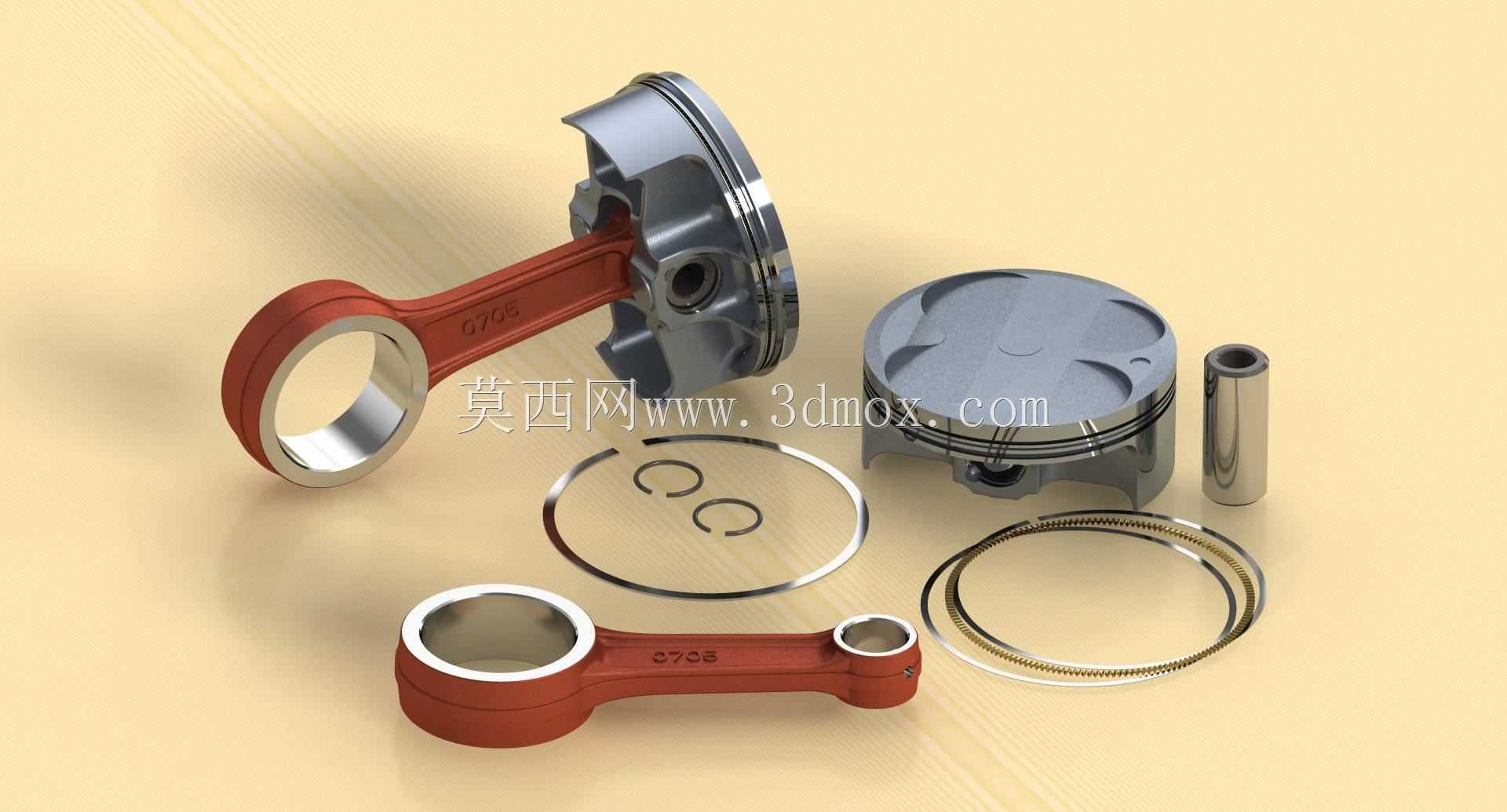

　　从安装边界尺寸来看，这款活塞的气缸适配孔径为77毫米，对应250cc级别的单缸排量，活塞行程为53.6毫米，这个行程与缸径的比值属于短行程设计，能够支撑发动机达到更高的最高转速，匹配越野摩托高转输出的动力特性。活塞销的孔径、活塞环的槽宽、活塞的压缩高度都和原厂KXF250机型的安装尺寸完全匹配，维修替换时不需要对气缸、连杆、气缸盖做任何额外加工，直接按照原厂装配工艺即可完成安装。在实际装配过程中，需要注意活塞的安装方向，顶面的避让槽位置必须和进排气门的位置一一对应，同时活塞环的开口位置需要按照规定角度错开，避免工作过程中出现漏气、窜油的问题。

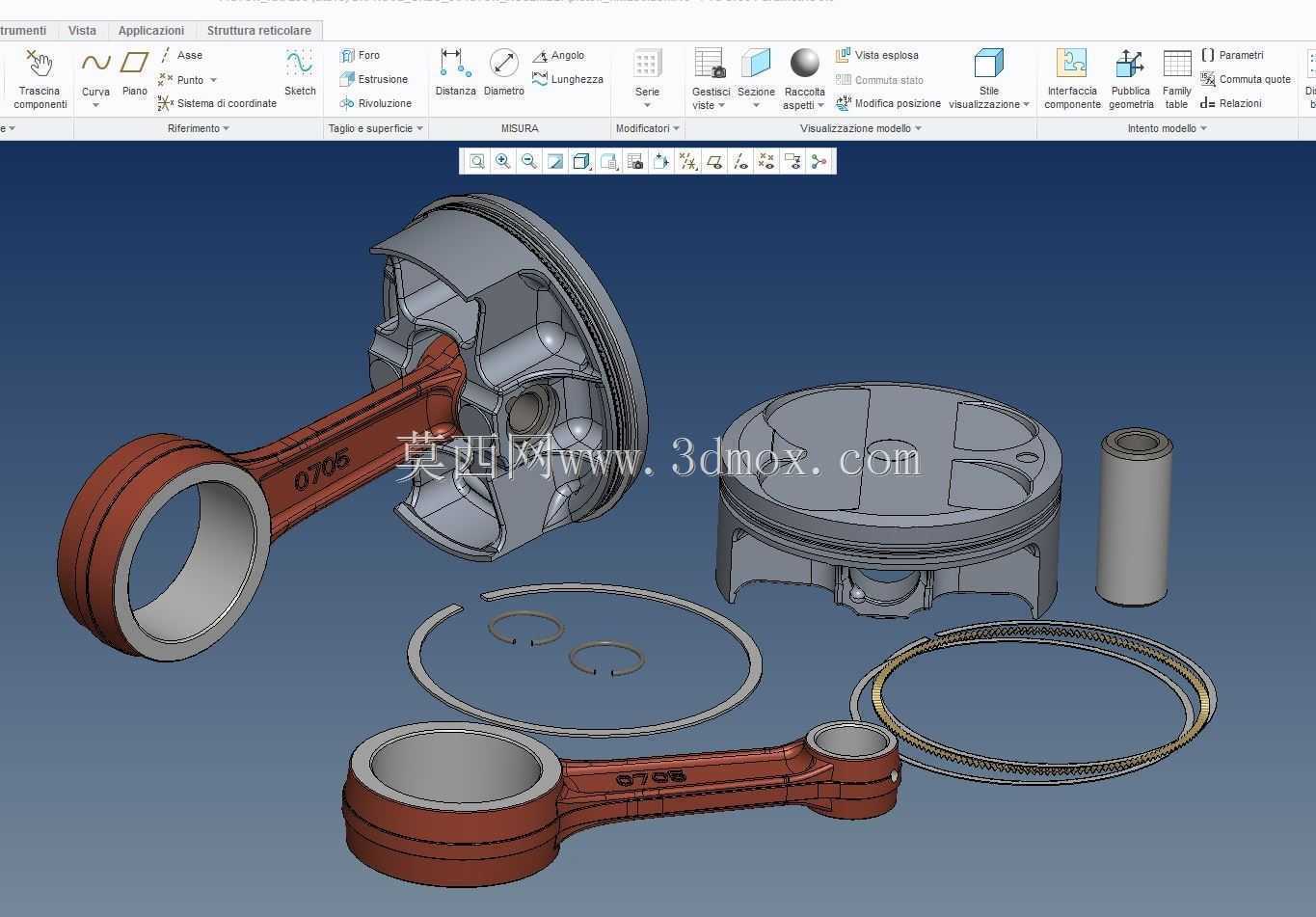

　　从长期使用的角度来看，这类高性能越野摩托的活塞属于定期更换的损耗部件，在长时间高负荷越野骑行后，活塞裙部会出现正常的磨损，活塞环的密封性能也会逐渐下降，进而导致气缸压缩压力降低、动力输出下降、机油消耗量增加等问题，这款活塞的结构尺寸完全对标原厂部件，能够满足维修替换的精度要求，装配后可以恢复发动机原有的动力输出特性。和普通民用摩托的活塞相比，这款活塞的材质选择也更偏向高强度，通常采用高硅铝合金锻造或高压铸造工艺，高温下的强度保持率更好，热膨胀系数更低，能够适应越野骑行时频繁的负荷变化与温度波动，减少热衰减带来的性能下降问题。在三维建模过程中，这类活塞的建模难点主要集中在顶面燃烧室曲面的拟合、裙部中凸变椭圆型线的构建、环槽与销座位置的细节处理，需要完全匹配实际的安装尺寸与形位公差要求，才能保证模型用于结构分析、加工编程或者维修演示时的准确性。
