卡扣式不锈钢便携保温饮水瓶结构设计

　　日常户外出行、通勤携带饮品的场景中，密封可靠、便携耐用的液态饮品存储容器一直是民用五金领域的常见需求，这款不锈钢卡扣瓶的结构设计，完全围绕液态饮品的密封存储、便携携带、日常使用的实际工况展开。从实际使用场景来看，这类容器需要适配常温饮用水、温热饮品的短周期存储，既要满足日常通勤放置于背包、手提袋中无渗漏的要求，也要适配户外徒步、短途出行时单手握持开启、快速取用的操作习惯，同时接触饮品的部位必须满足食品接触材料的安全要求，避免长期使用过程中析出有害物质影响饮用安全。

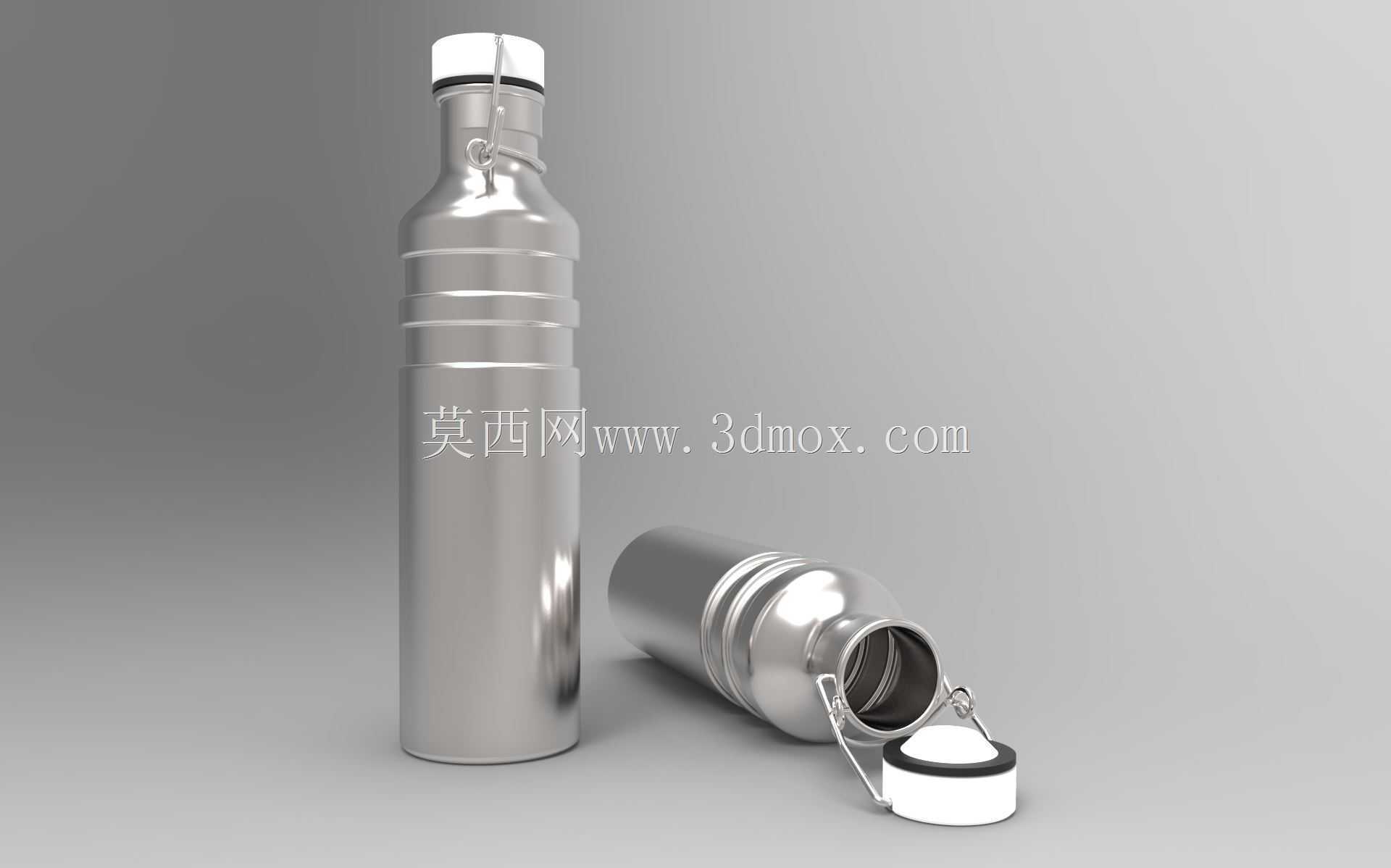

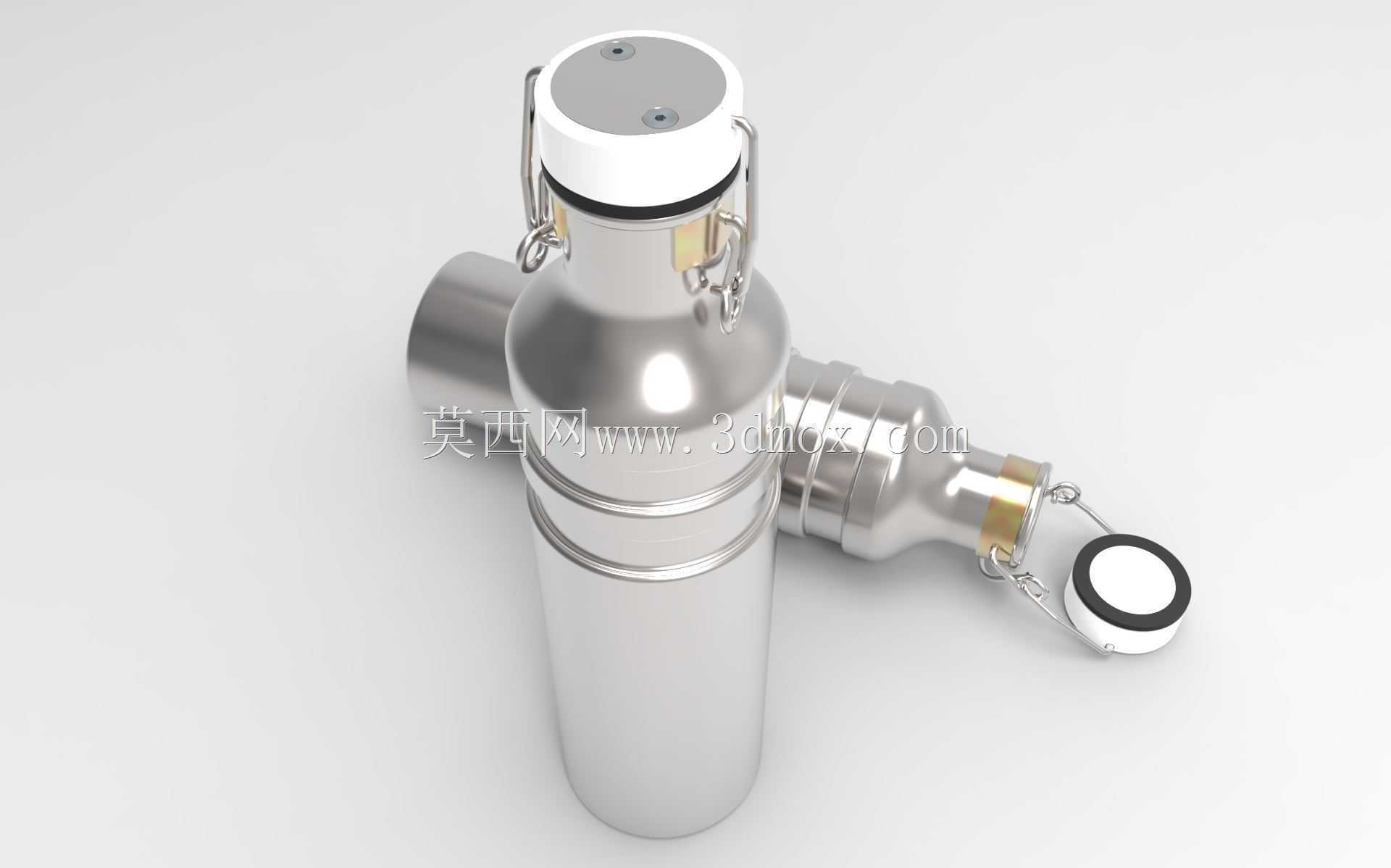

　　瓶身主体采用食品级不锈钢板材经冲压、焊接成型，0.4毫米的壁厚设计在保证结构强度的前提下尽可能压缩了整体自重，避免空瓶状态下携带负担过重，650毫升的额定容量刚好适配成年人单次外出2-4小时的常规饮水量，不会因为容量过大导致瓶身过重，也不会因为容量过小需要频繁补充饮品。瓶身整体直径控制在66毫米，这个尺寸刚好匹配常规车载杯架、背包侧袋的通用安装边界，放置时不会出现直径过大卡滞、直径过小晃动异响的问题，240毫米的整体高度也适配多数常规背包侧袋的深度，放入后不会因为瓶身过高导致重心偏移，行走过程中不会出现侧翻滑落的情况。瓶身外表面做抛光处理，一方面是提升表面光洁度，减少日常使用中污渍、水渍的附着，日常擦拭即可完成清洁，另一方面光滑的表面也能减少与背包、衣物之间的摩擦阻力，取放过程更加顺畅。

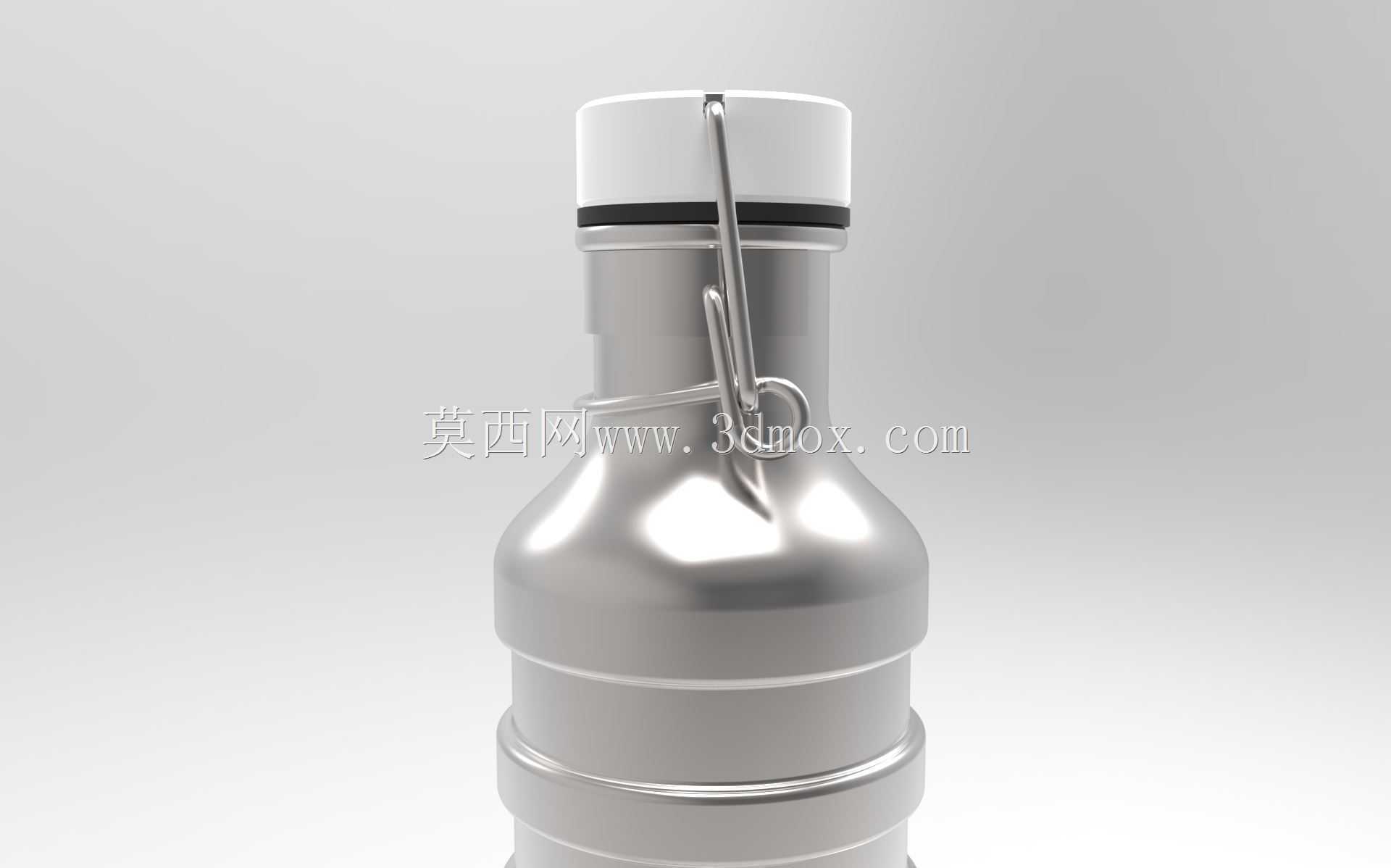

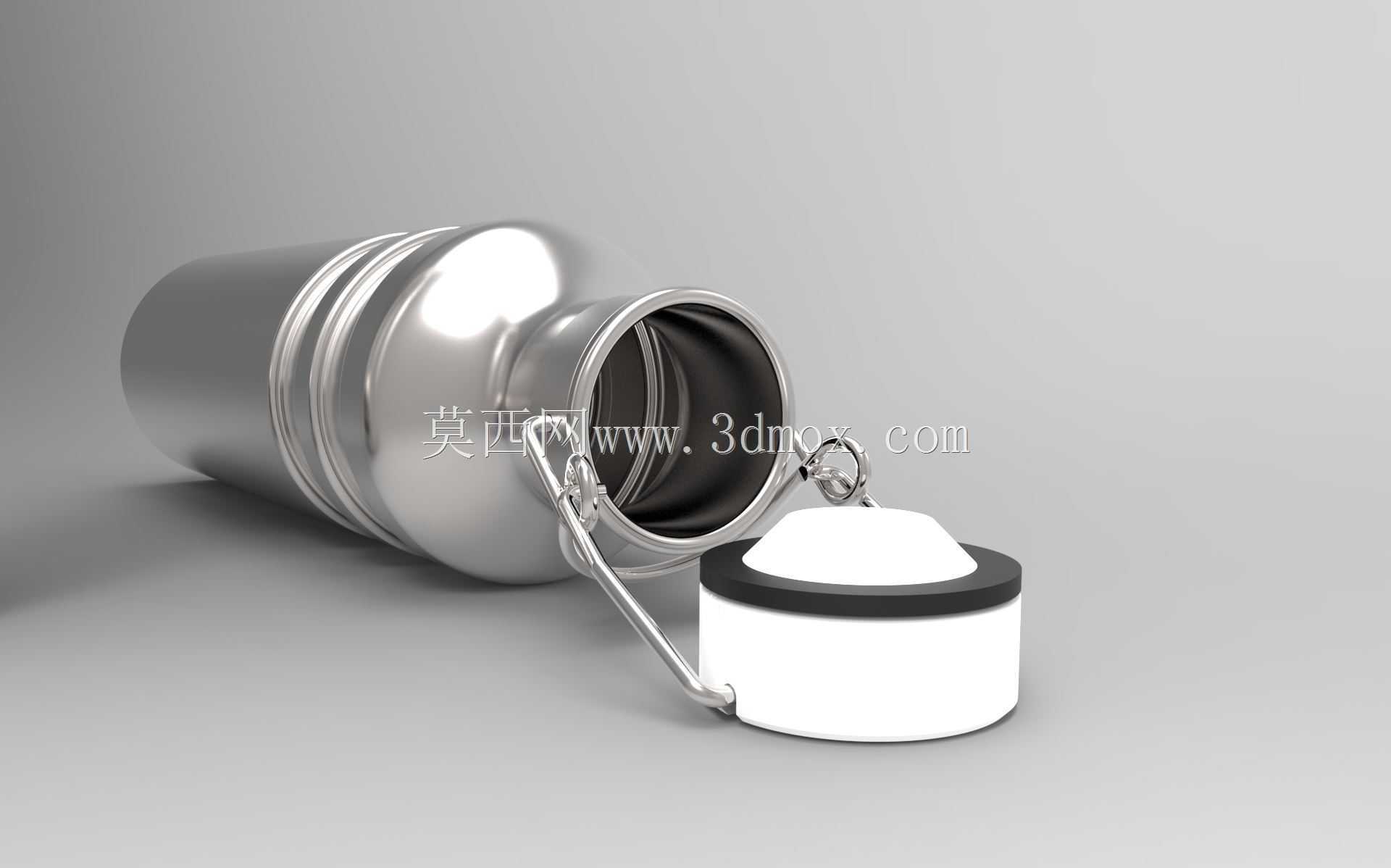

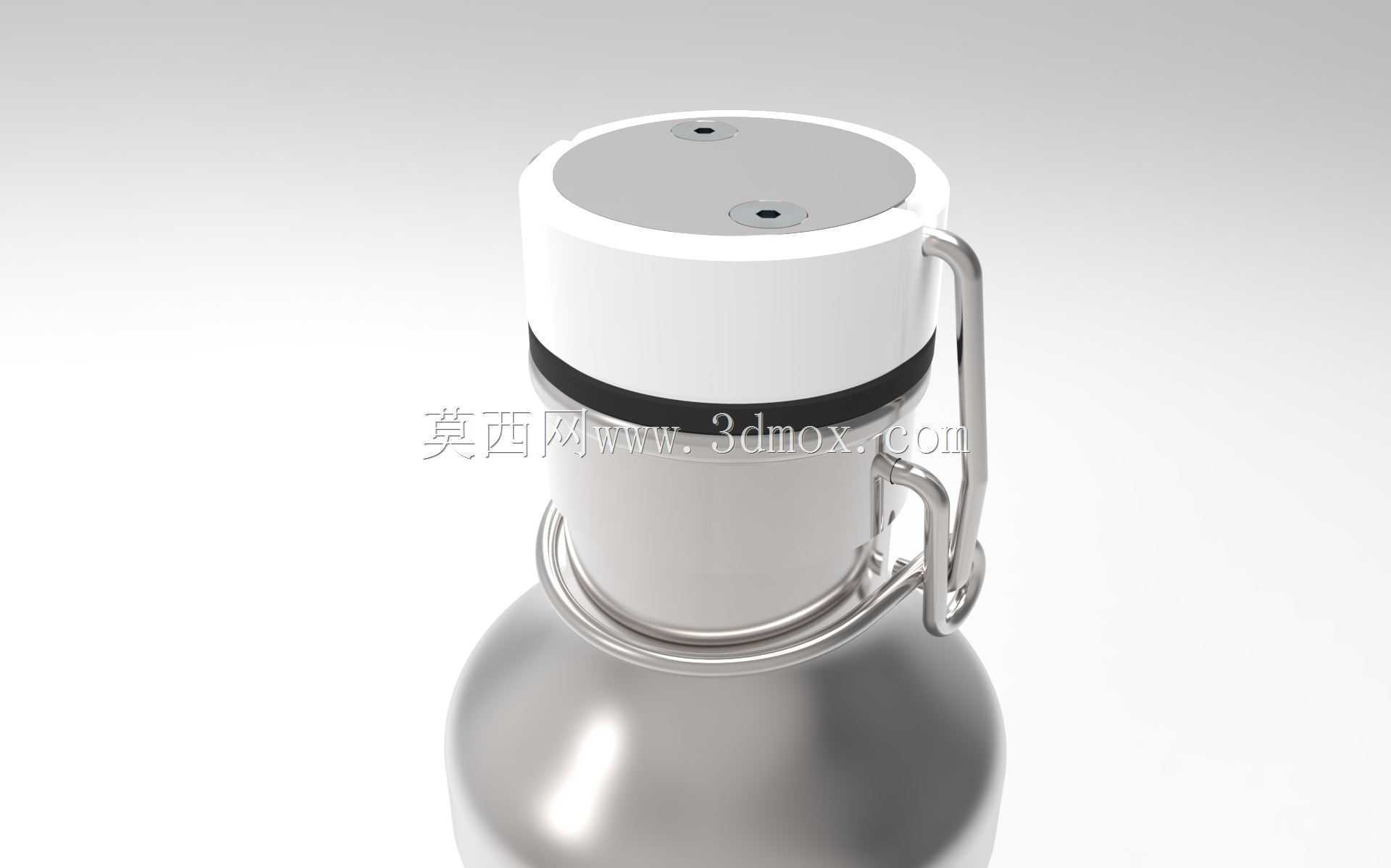

　　瓶口的密封结构采用卡扣式快开设计，区别于传统螺纹旋盖需要多圈旋转才能开启的操作，这种卡扣结构通过对称布置的金属卡扣与瓶口的锁止凸缘配合，配合瓶口处的弹性密封垫圈，扣合时可以将密封垫圈均匀压紧在瓶口端面，实现可靠的静密封，即使瓶内盛装温热饮品产生一定的内部正压，也不会出现渗漏的情况；开启时只需要扳动两侧卡扣即可快速解锁，单手即可完成开启、闭合的操作，在行走、驾驶等场景下操作更加便捷。瓶盖顶部采用硬质塑料材质，既降低了瓶盖整体的重量，也避免金属材质在低温环境下直接接触皮肤产生粘黏的不适感，瓶盖与瓶身之间通过金属连接链相连，避免开启后瓶盖随意放置丢失，连接链的铰接结构经过间隙优化，开合过程中不会出现卡滞、异响的问题，长期反复开合也不会出现断裂失效的情况。

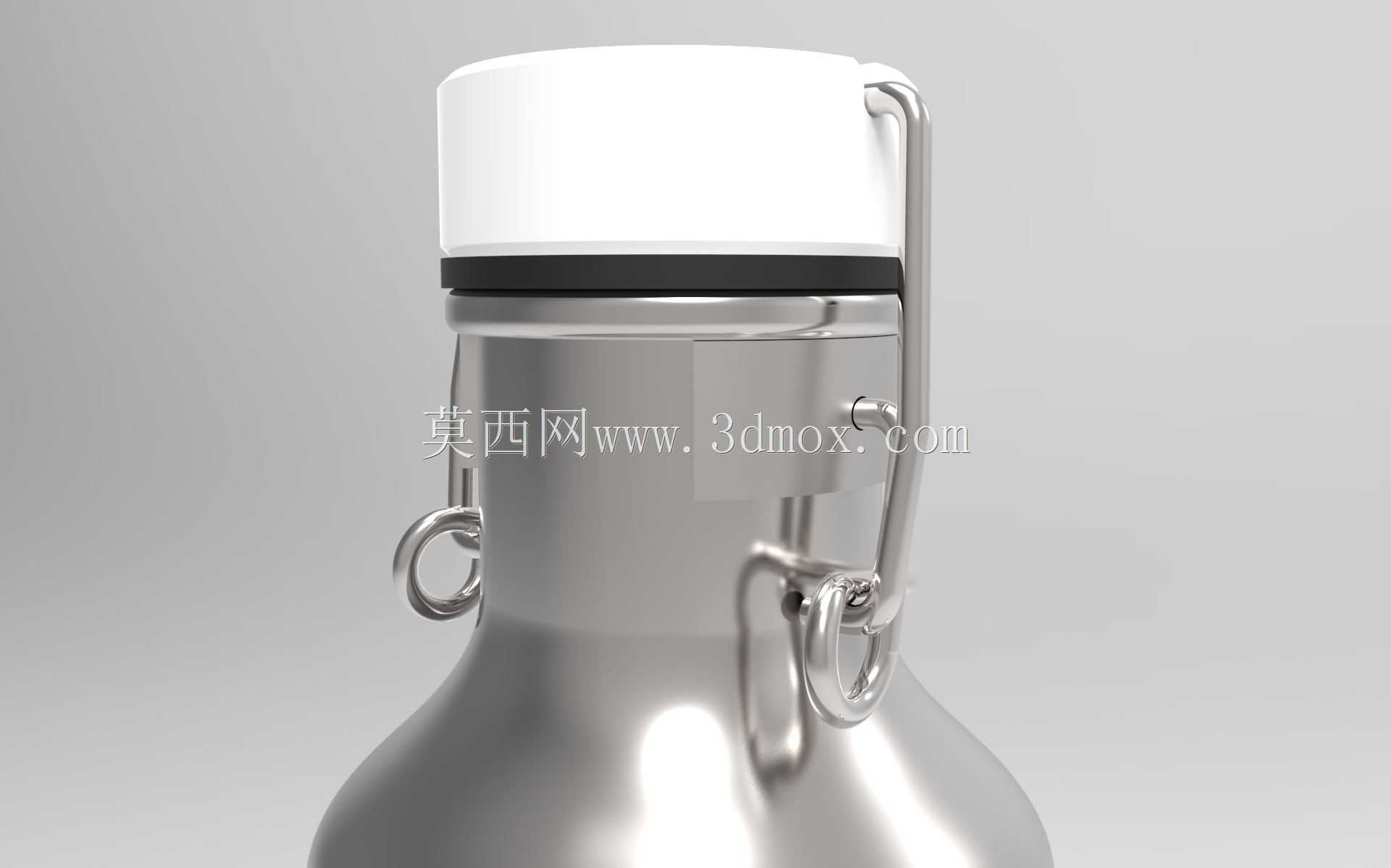

　　从结构设计的细节来看，瓶身的焊缝位置经过打磨抛光处理，与瓶身主体表面齐平，不会出现凸起的焊道影响握持手感，也避免焊缝位置残留污渍难以清洁。瓶身中部设置的环形加强筋，一方面可以提升薄壁瓶身的径向结构强度，避免日常使用中受到挤压出现凹陷变形，另一方面也可以作为握持时的定位标识，用户握持时手指刚好贴合在加强筋位置，提升握持的稳定性，减少手滑跌落的风险。瓶口的密封垫圈采用食品级弹性材质，与瓶盖的安装槽采用过盈配合设计，长期使用不会出现垫圈移位、脱落的问题，密封面的平面度经过严格控制，扣合后整个圆周的压紧力均匀分布，不会出现局部密封不严导致渗漏的情况。卡扣的铰接位置采用金属销轴连接，销轴与卡扣、瓶身吊耳之间的配合间隙控制在合理范围，既保证卡扣扳动时的转动顺畅，也不会因为间隙过大出现松旷，长期反复开合后铰接位置的磨损量极小，能够保证数千次开合后依然保持可靠的锁止力。

　　这类不锈钢便携瓶的结构设计，需要平衡自重、强度、密封性能、使用手感多个维度的要求，不能单纯追求壁厚提升强度而导致整体过重，也不能为了减轻重量过度削减壁厚导致结构刚度不足，容易出现磕碰凹陷的问题。在建模过程中需要重点关注卡扣的锁止行程与密封垫圈的压缩量匹配，垫圈压缩量过小会导致密封压力不足出现渗漏，压缩量过大会导致卡扣扣合力过大，开启闭合操作费力，同时长期使用会加速垫圈的塑性变形，缩短密封件的使用寿命。瓶身的曲面过渡需要保证顺滑无突变，避免冲压成型过程中出现应力集中导致板材开裂，瓶口的螺纹或者卡扣配合尺寸需要严格控制公差，保证批量生产时的互换性，不同批次的瓶盖、瓶身都能够顺畅配合，不会出现扣合过紧或者过松的问题。
