互锁齿式快装型材连接结构

　　这类互锁齿式快装连接结构，主要面向工业铝型材框架、模块化生产线工位架、物流输送线侧护支架、装配式设备外防护框架的快速拼接场景，替代传统的角码螺栓连接、焊接连接方案，在需要频繁拆装调整工位布局、现场无专用钻孔攻丝工具的组装场景下优势尤为突出，尤其适配小批量定制化设备的快速搭建需求，能大幅降低现场装配的工时消耗。

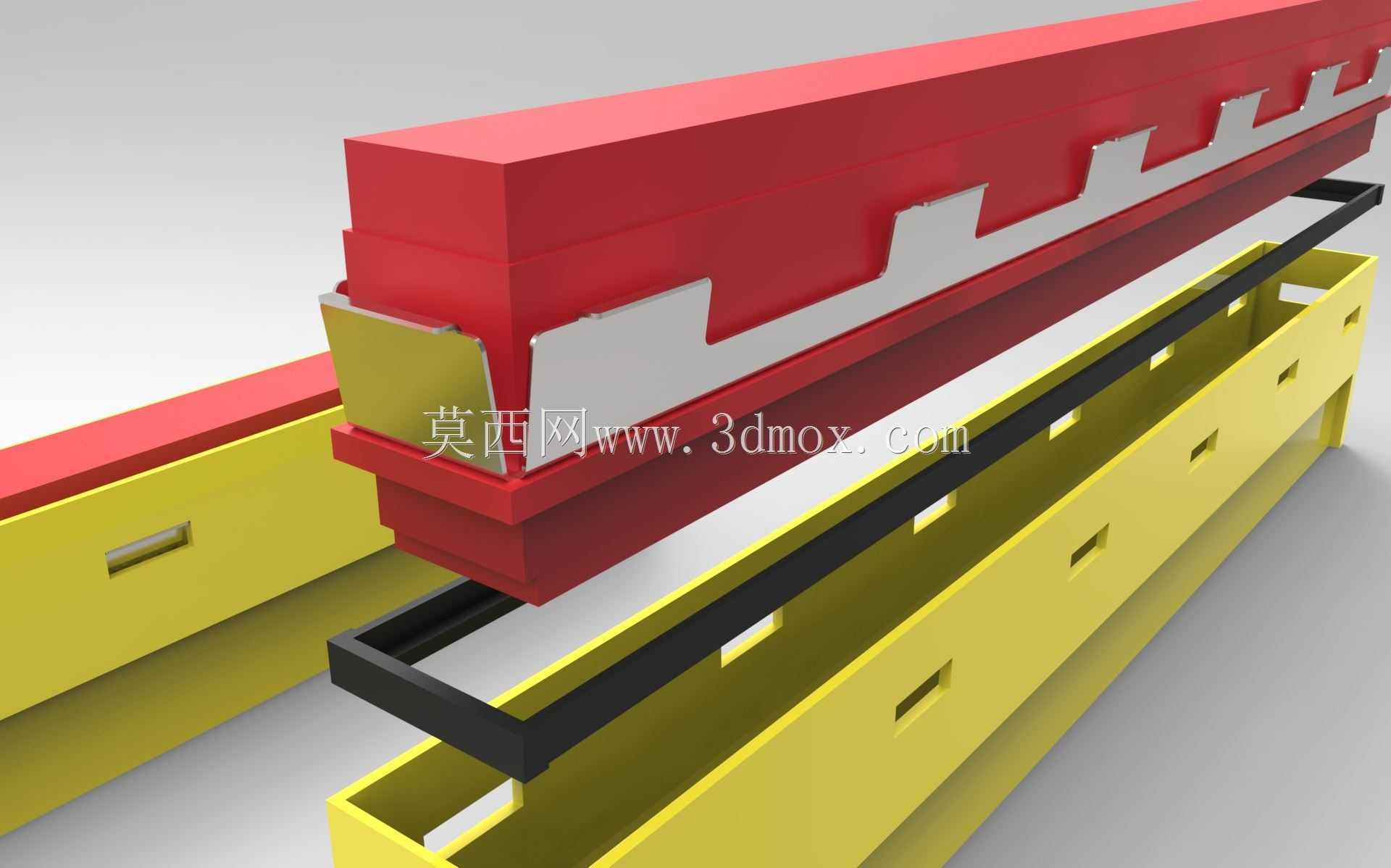

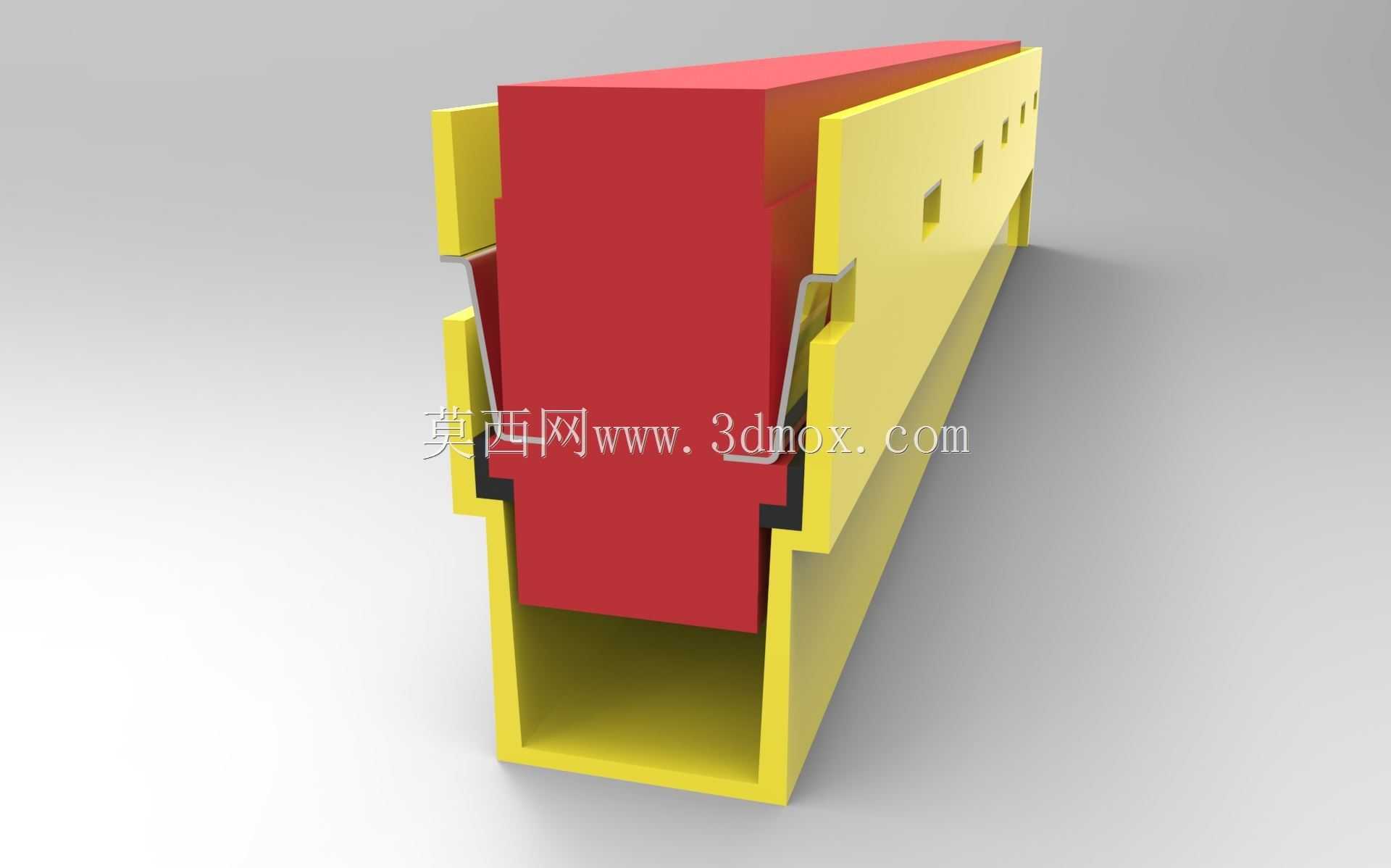

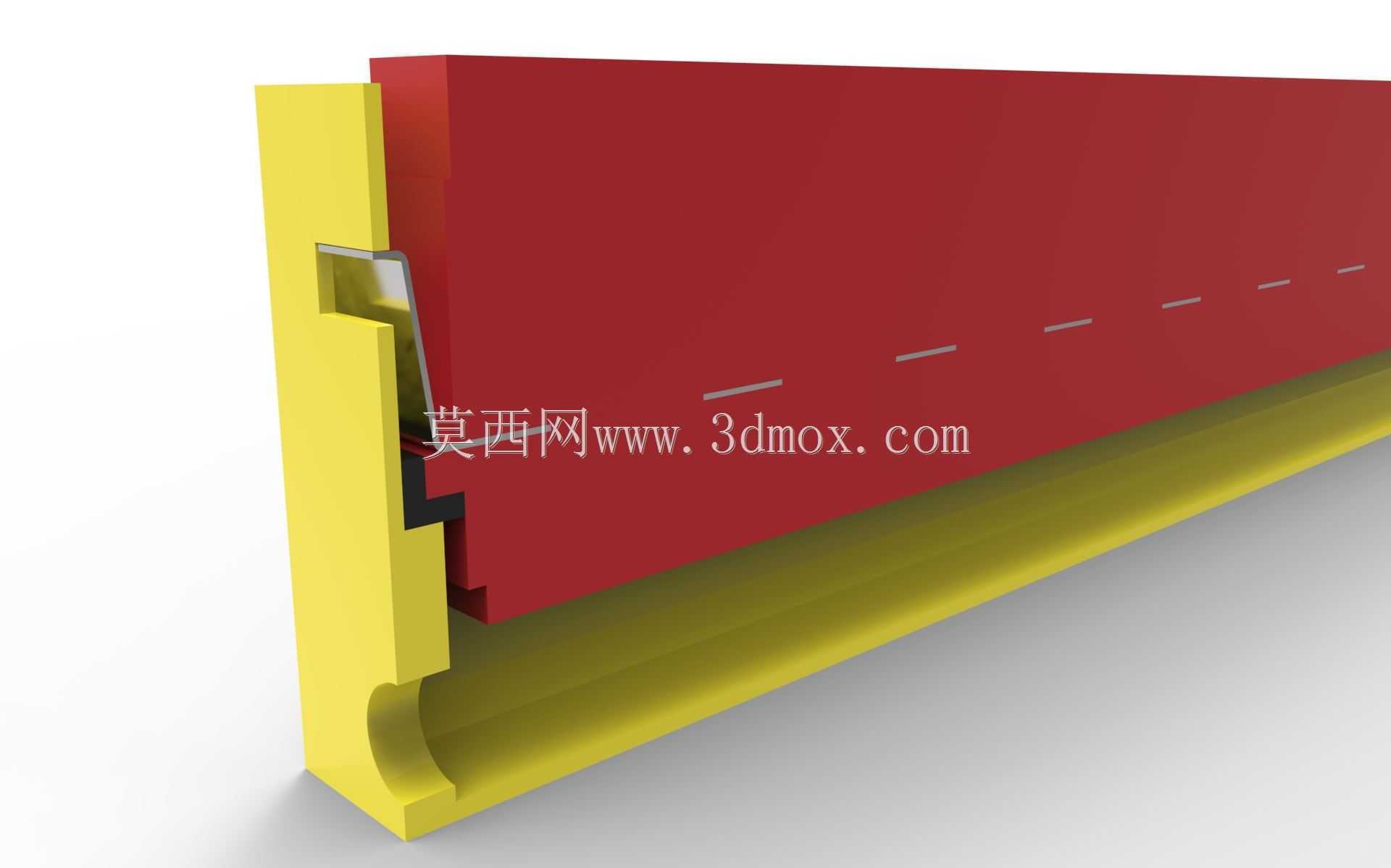

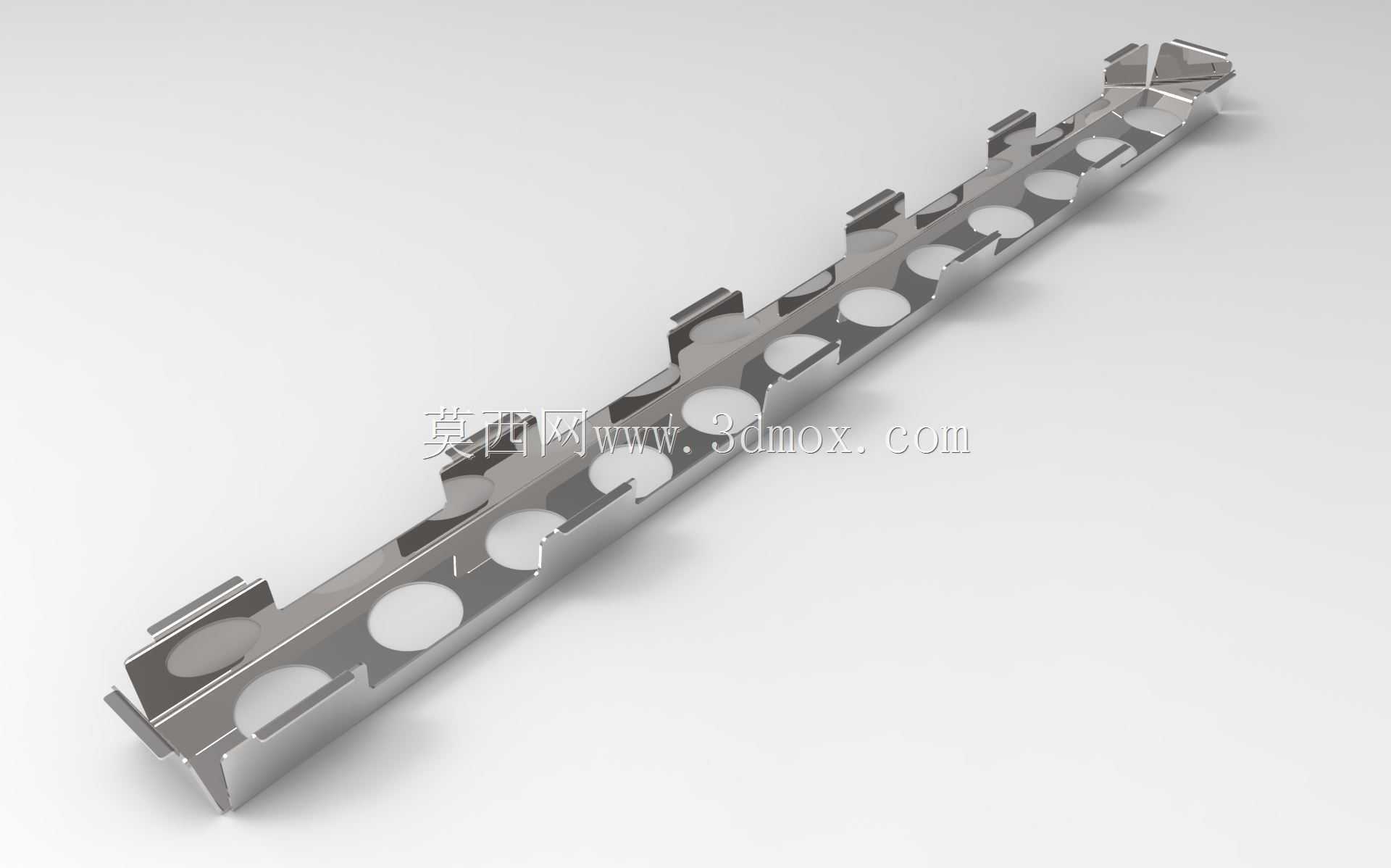

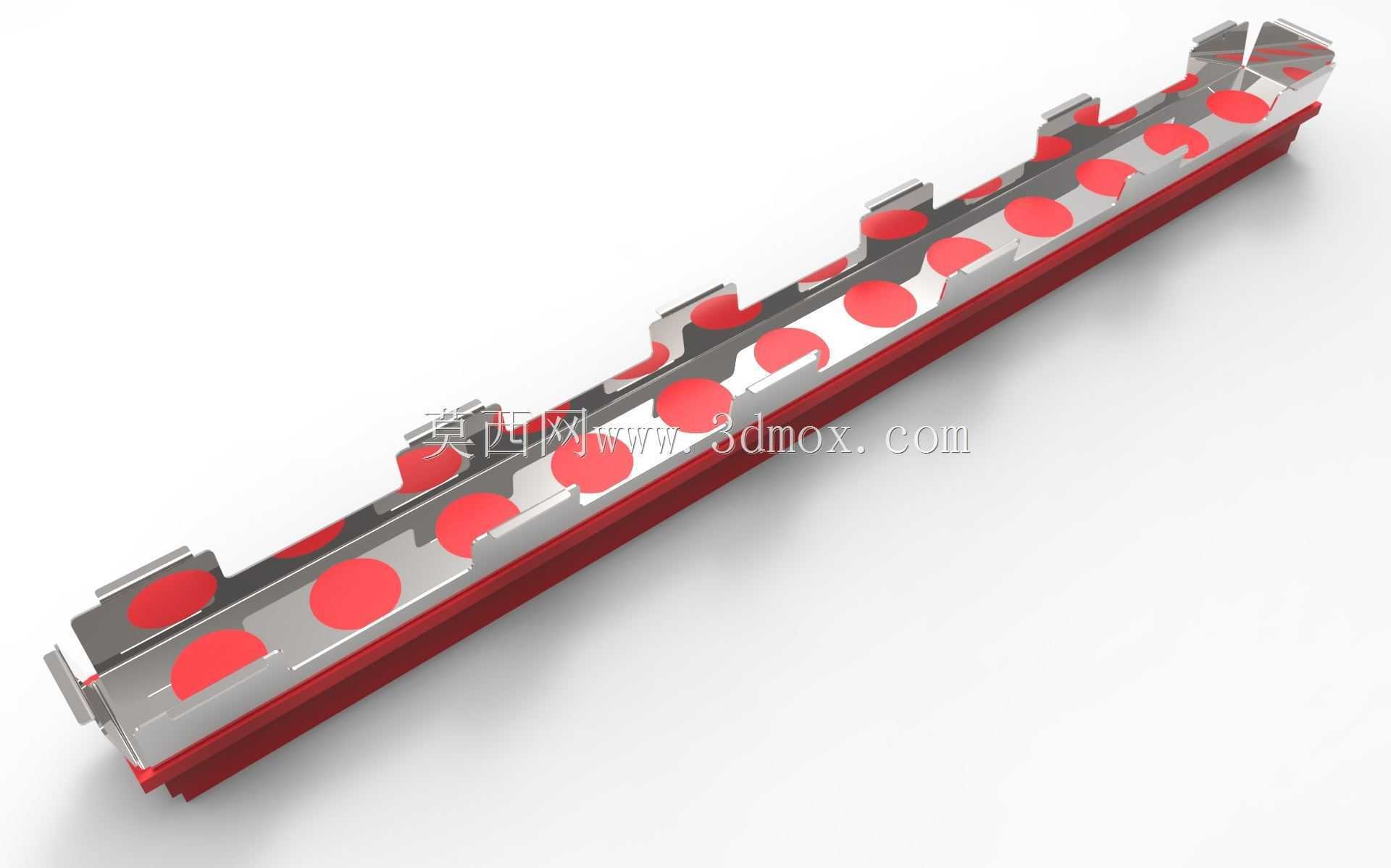

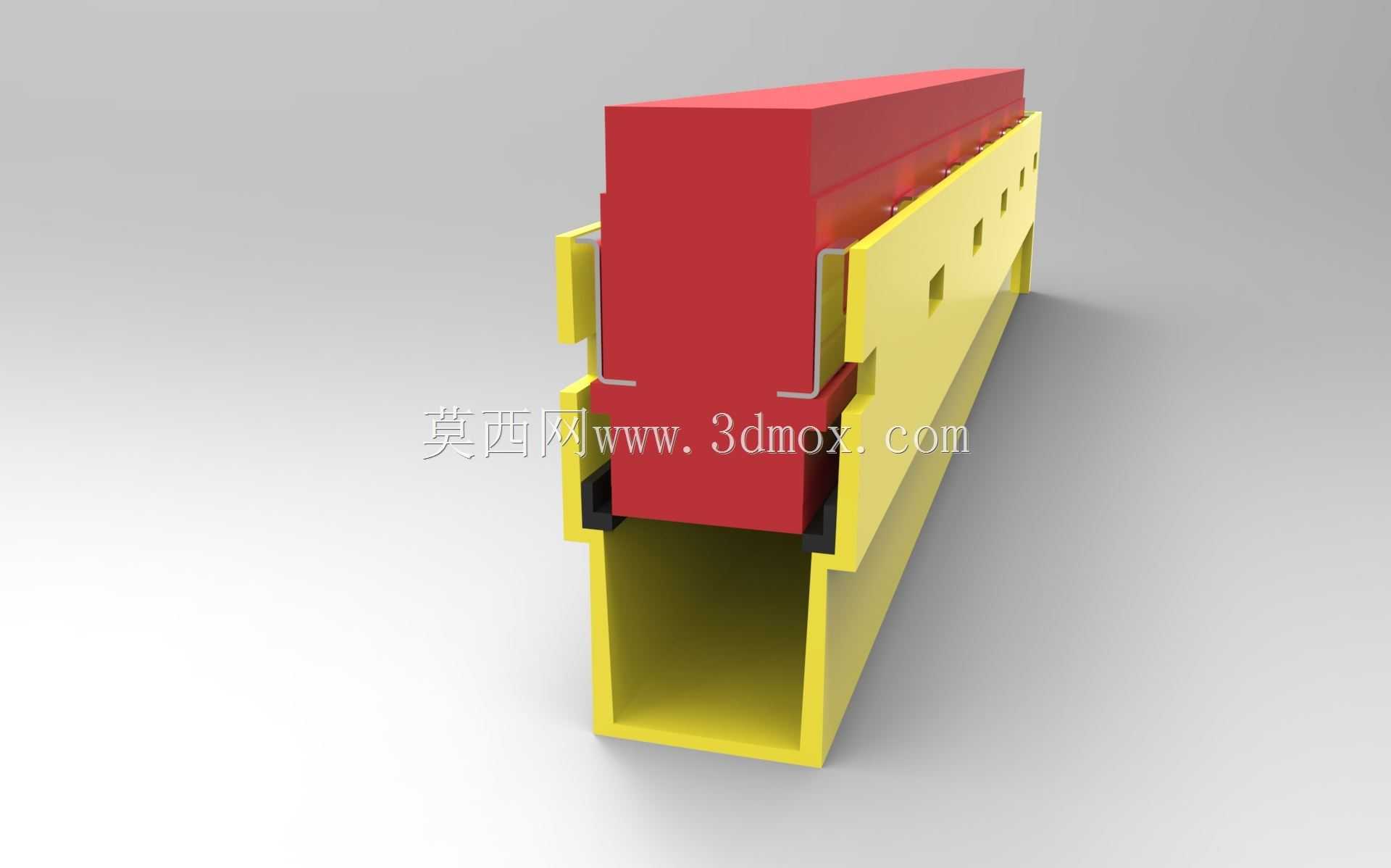

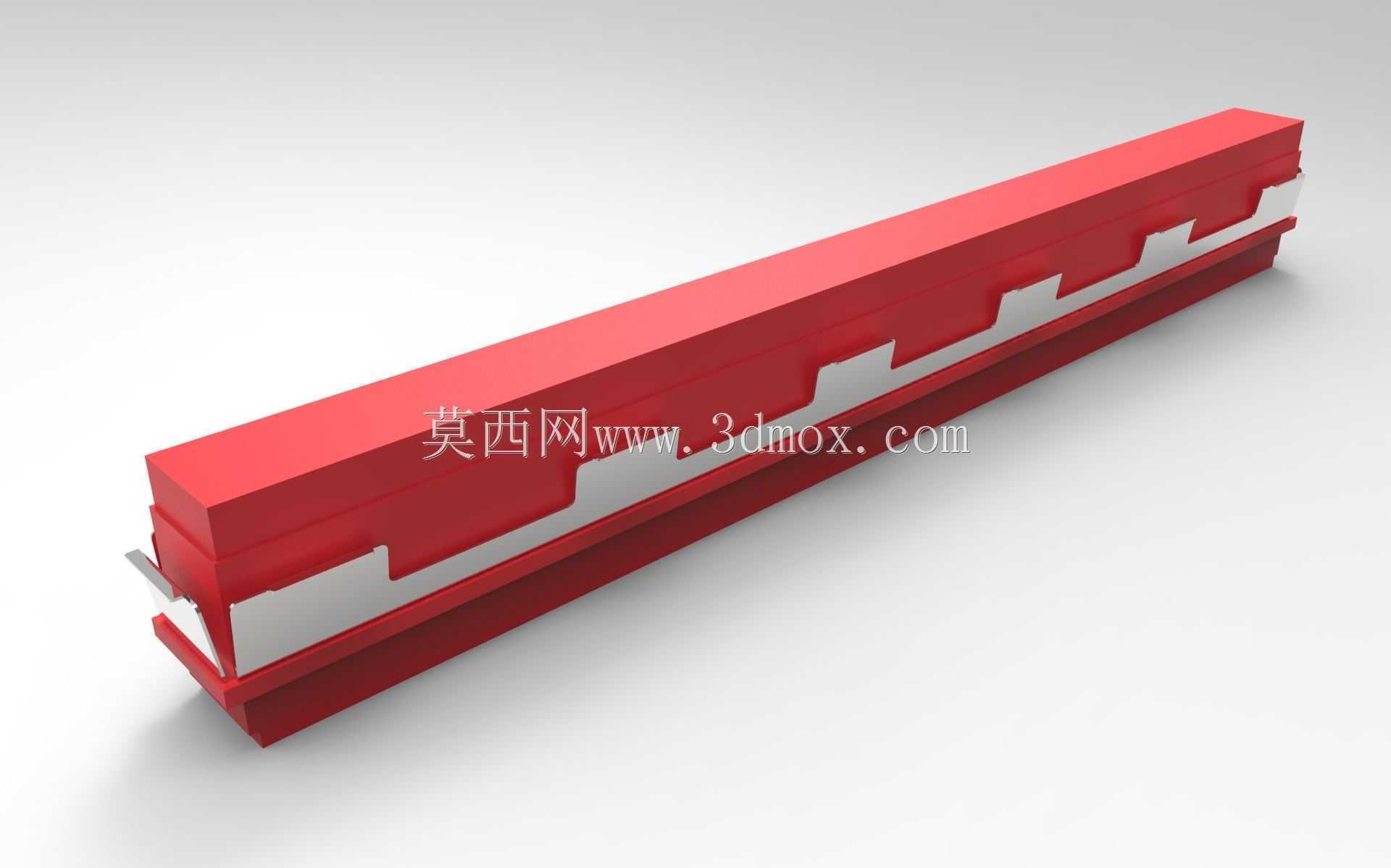

　　结构核心采用三层配合逻辑，外层为两根对合的槽型型材基体，作为整个连接结构的承载主体，中间层为0.8mm厚度的不锈钢冲压簧片，簧片上冲裁出连续的阶梯状互锁齿，齿形的拔模斜度控制在3°以内，既保证插入时的导向顺滑，又能在装配到位后形成反向止退的咬合效果，内层为黑色的弹性密封压条，填充型材配合面的间隙，同时抵消型材加工产生的尺寸公差，避免装配后出现松动异响。

　　设计过程中首先明确了安装边界：适配的型材槽宽为8.2mm，槽深控制在4.5mm，簧片的总厚度控制在1.2mm以内，保证能完全嵌入型材的标准槽道内，不会突出型材表面影响后续外饰板的安装；互锁齿的齿距设置为15mm，单齿的咬合深度为1.8mm，单组连接结构的抗剪切承载力能达到1200N，满足常规轻型框架的载荷要求，不会在正常使用中出现脱开失效。

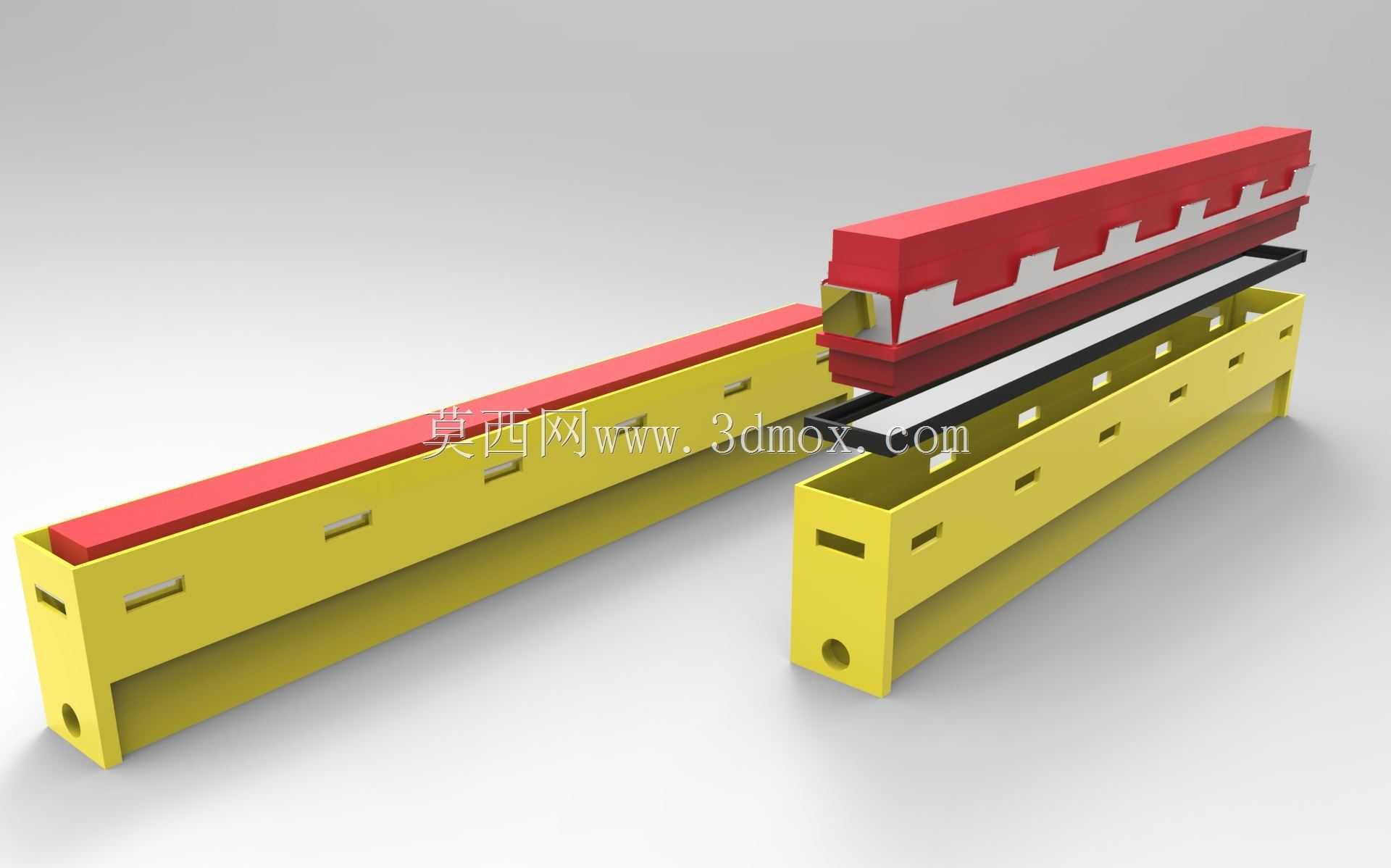

　　装配时无需额外紧固件，先将簧片卡入其中一根型材的槽道内，再将另一根带对应齿槽的型材沿长度方向对准推入，簧片上的弹性齿会在推入过程中被齿槽斜面压下，待滑动到对应卡位后自动弹起卡入齿槽，完成双向锁止，整个装配过程单节点耗时不超过10秒，相比传统角码螺栓连接效率提升80%以上；如果需要拆卸调整，只需用一字螺丝刀插入型材端部的预留拆卸槽，压下簧片的解锁端即可反向滑出型材，不会对型材基体造成损伤，可反复拆装使用。

　　针对实际使用中可能出现的型材尺寸偏差，簧片的冲压工艺上特意做了弧度预变形，自由状态下簧片的齿顶比装配位置高出0.5mm，装配后依靠簧片自身的弹性变形持续压紧配合面，抵消型材挤压生产中产生的±0.3mm尺寸公差，避免因公差累积出现装配松动；同时簧片采用不锈钢材质，表面做钝化处理，在潮湿的车间环境下也不会出现锈蚀卡滞的问题，适配多数工业场景的使用环境。

　　在输送线护板的安装场景中，这类连接结构可以实现护板的快速更换，当生产线更换产品规格需要调整护板位置时，无需拆卸整段框架的螺栓，只需滑动调整对应型材的位置即可重新锁止，大幅缩短产线调整的停机时间；在模块化设备机架的组装场景中，所有型材可以在工厂内按定尺裁切完成，现场无需二次加工，直接拼接即可完成组装，降低对现场装配人员的技能要求，也避免了现场钻孔攻丝产生的切屑污染车间环境。

　　结构的受力路径经过优化，正常承载时的剪切力直接通过互锁齿传递到两根型材的基体上，簧片只承担锁止的弹力，不承受主要的结构载荷，避免长期承载下簧片出现塑性变形导致锁止失效；配合面的齿形做了圆角处理，避免装配过程中锐边划伤操作人员，也减少反复拆装过程中齿形的磨损，提升结构的重复使用寿命。
