通用电气快接连接组件结构设计

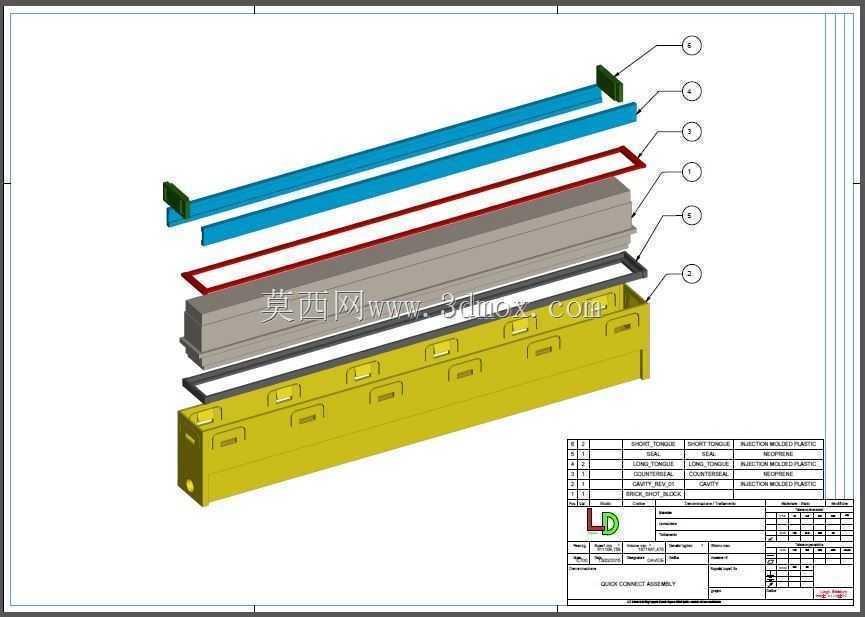

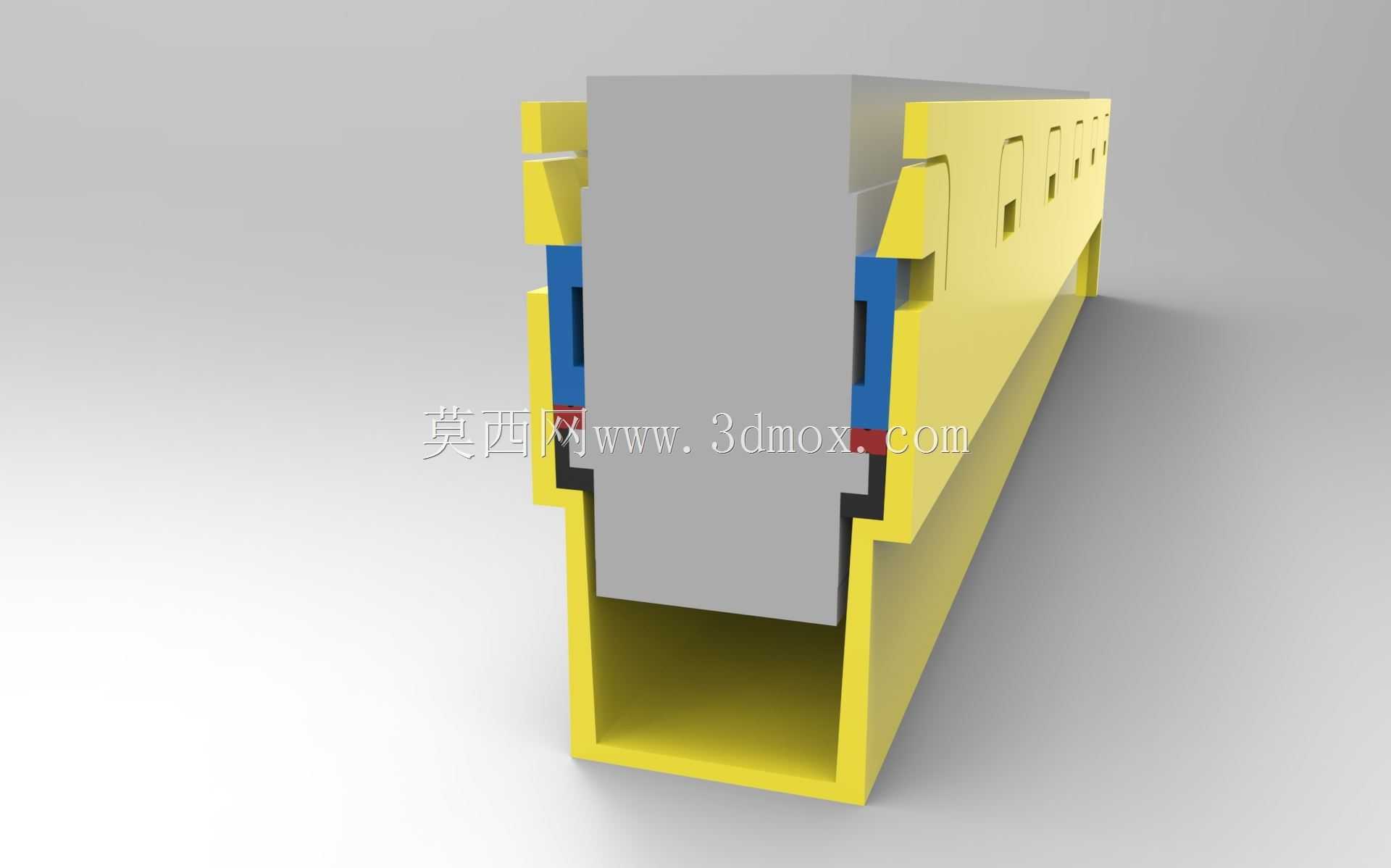

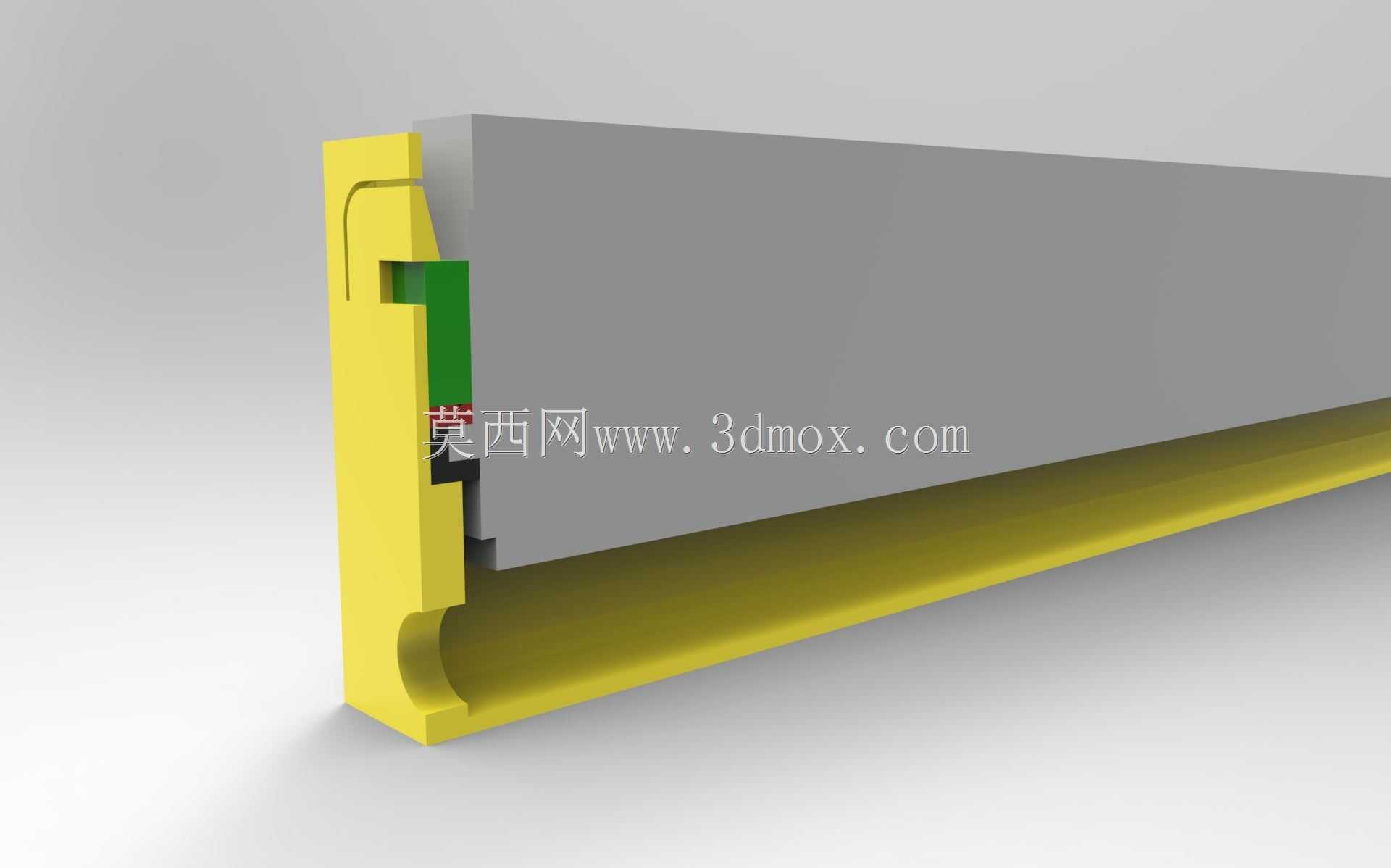

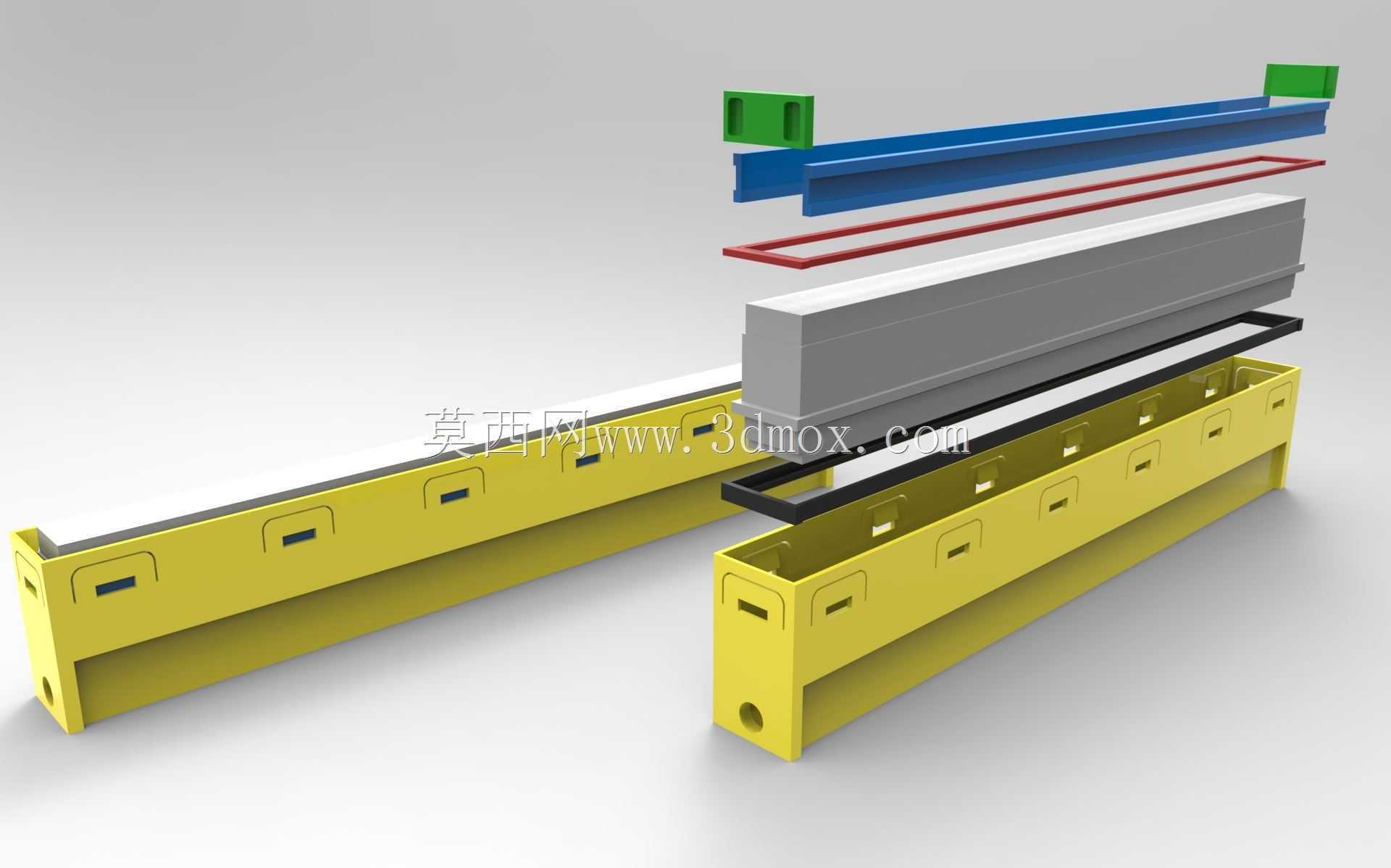

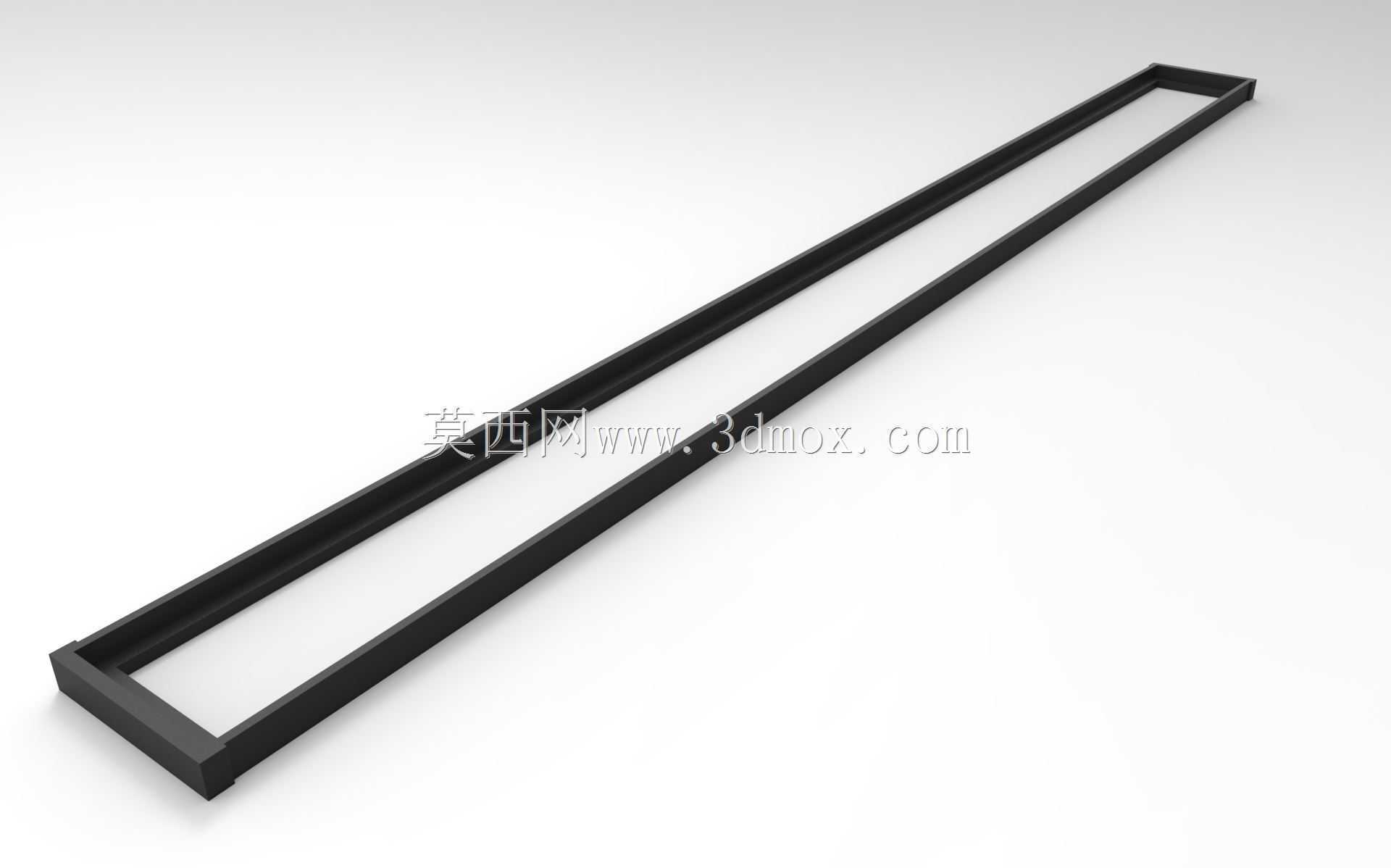

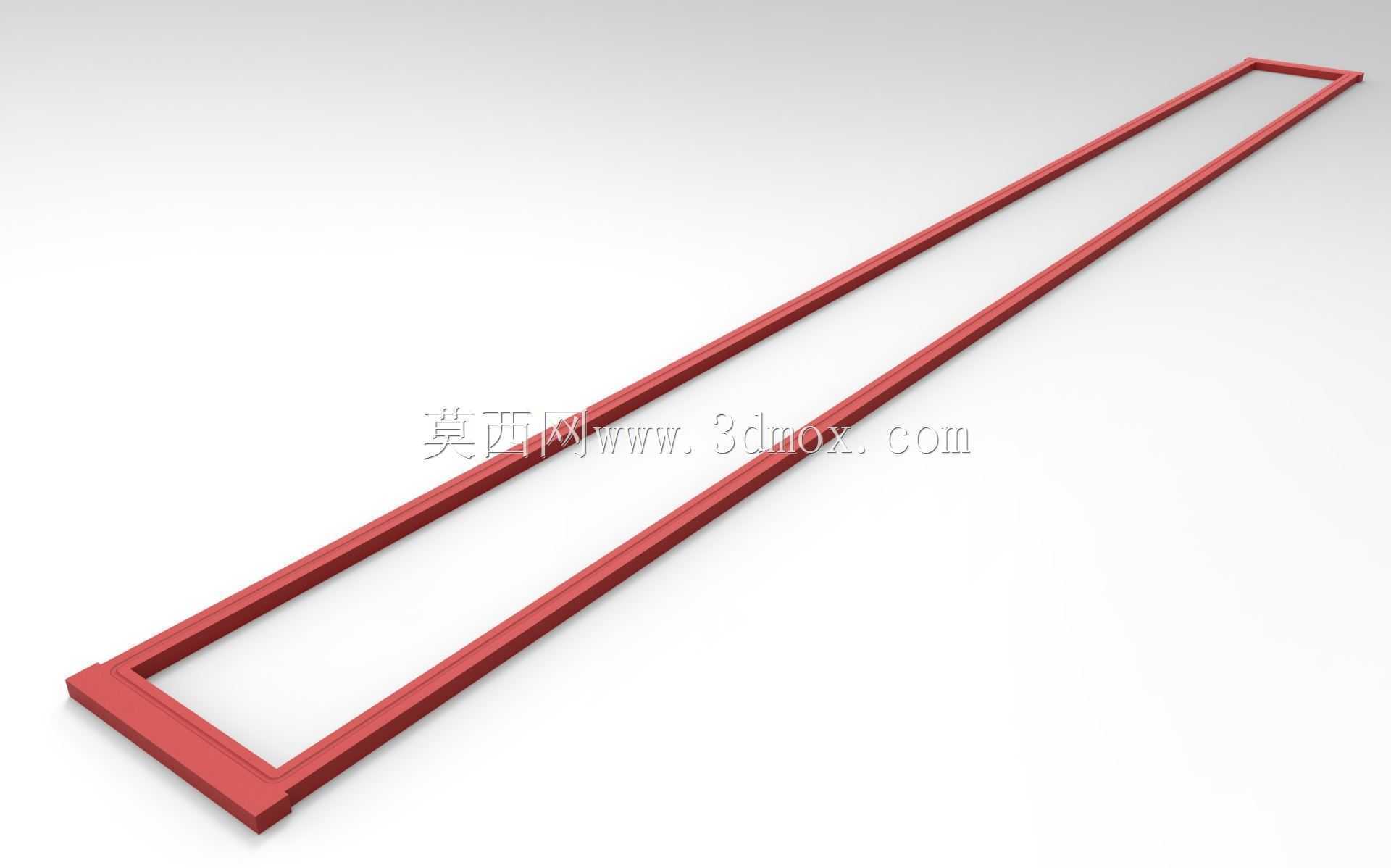

　　这款电气连接结构主要面向工业电气布线、控制柜内部接线、设备模块化电气接驳场景设计，解决传统接线端子拆装效率低、接线对位不准、密封防护不足的痛点，在自动化生产线电气改造、设备出厂预装接线、现场运维快速换线等场景下，能大幅降低接线作业的工时消耗，减少接线错误带来的设备调试风险。从结构功能来看，整套组件采用分层嵌套的装配逻辑，主体基座采用槽型腔体结构，腔体内部预留了固定横杆的安装凸耳，凸耳的定位尺寸经过公差匹配，可保证横杆装入后无横向窜动，横杆作为密封件的压合载体，装配后可将两个下置密封件均匀压合在腔体接缝位置，阻断粉尘、水汽沿装配缝隙进入连接腔的路径，满足工业现场常规的防护需求，无需额外打胶密封即可实现稳定的接缝防护。

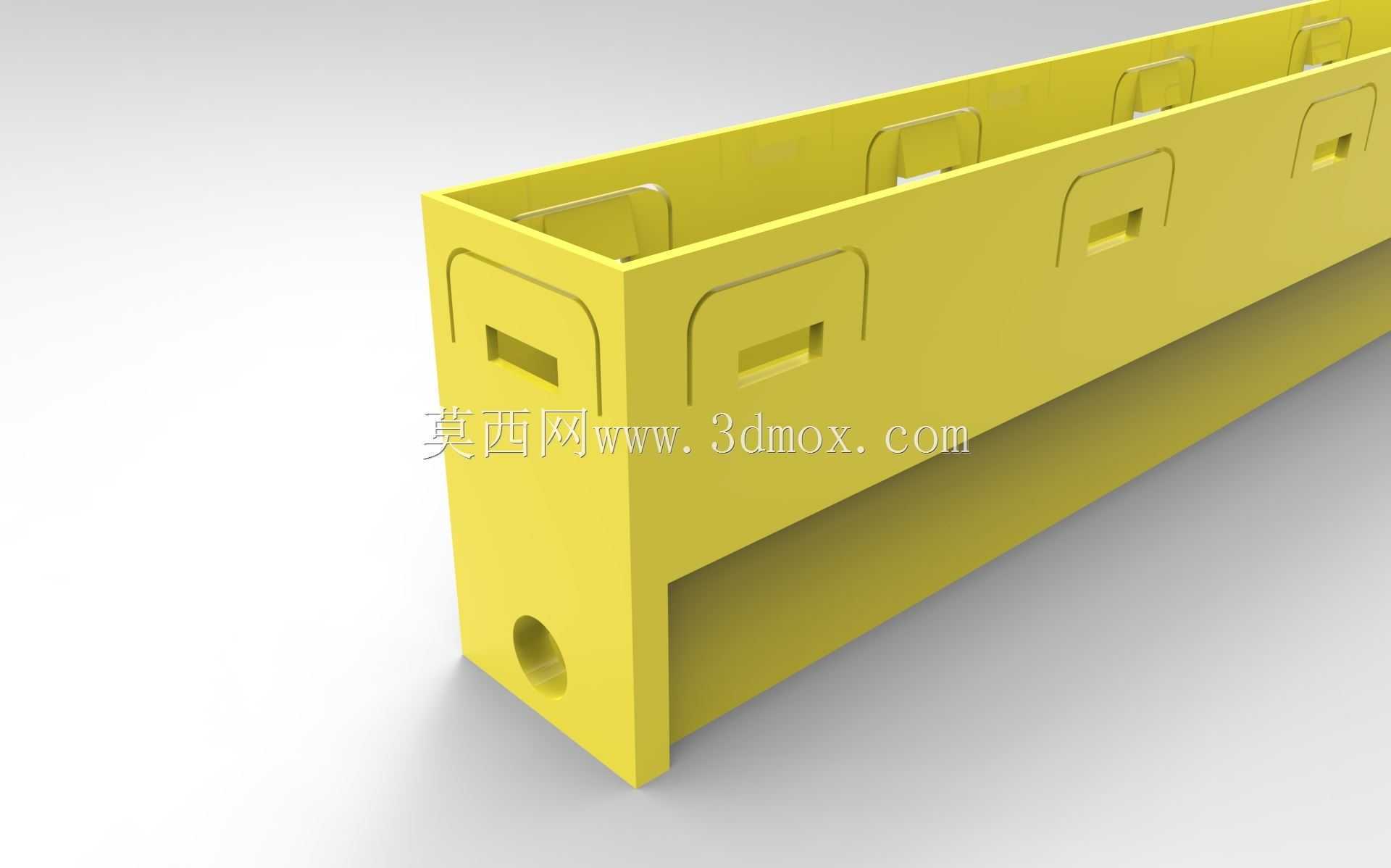

　　拆卸环节无需专用工具，借助普通平口螺丝刀即可撬动解锁位置完成组件拆分，日常运维更换内部密封件、检修接触部件时操作门槛极低，不需要配备专用拆装工装，适配现场运维的工具配置条件。结构设计过程中，在接触腔体侧部预留了与内部齿形接触件长度匹配的矩形窗口，该窗口可直接从外部接入拨牙工具，无需拆分整体壳体即可完成接触件的位置调整、故障排查，大幅压缩运维时的拆装步骤，避免反复拆装带来的密封件磨损、壳体配合间隙变大问题。整套组件的外形采用长条形对称结构，基座两端预留了固定安装孔，可直接通过螺丝固定在安装面或标准导轨上，安装边界尺寸适配常规电气柜内的安装间距，相邻组件并排安装时不会出现结构干涉，侧边的卡扣结构可实现同规格组件的快速拼接，

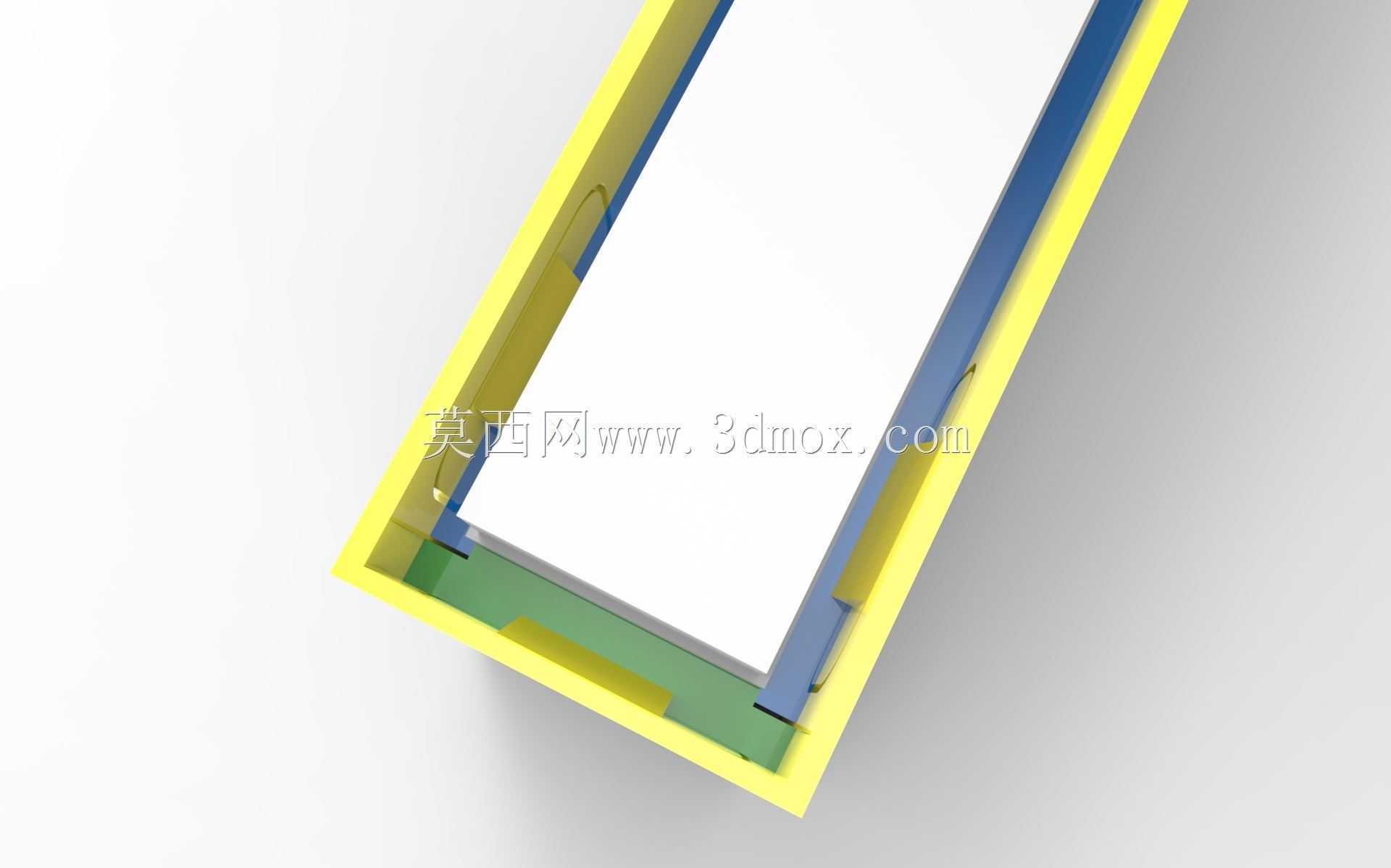

　　根据接线回路数量灵活调整拼接数量，无需额外定制安装支架。外层的不同颜色压条采用差异化标识设计，不同颜色对应不同的接线回路类型，现场布线时可通过颜色快速区分回路属性，减少接线排查的工作量，压条与基座采用滑槽式配合，压入后可通过端部的卡扣锁定，不会因设备运行振动出现松脱移位。内部的接触件安装槽采用等间距排布，槽位的定位精度可保证接触件装入后对齐度一致，插合时不会出现针脚偏斜、接触不良的问题，密封件的压缩量经过反复校核，既不会因压缩量过大导致装配阻力过高，也不会因压缩量不足导致防护性能失效，在-20℃到60℃的常规工业环境温度区间内，密封件的弹性保持率可满足长期使用要求，不会出现低温硬化失效、高温软化变形的问题。整套结构的所有配合面均采用圆角过渡，无尖锐毛刺结构，装配过程中不会划伤操作人员手部，也不会割破线缆绝缘层，适配工业现场的安全作业要求。
