快拆式宇航级管路固定扶手夹结构

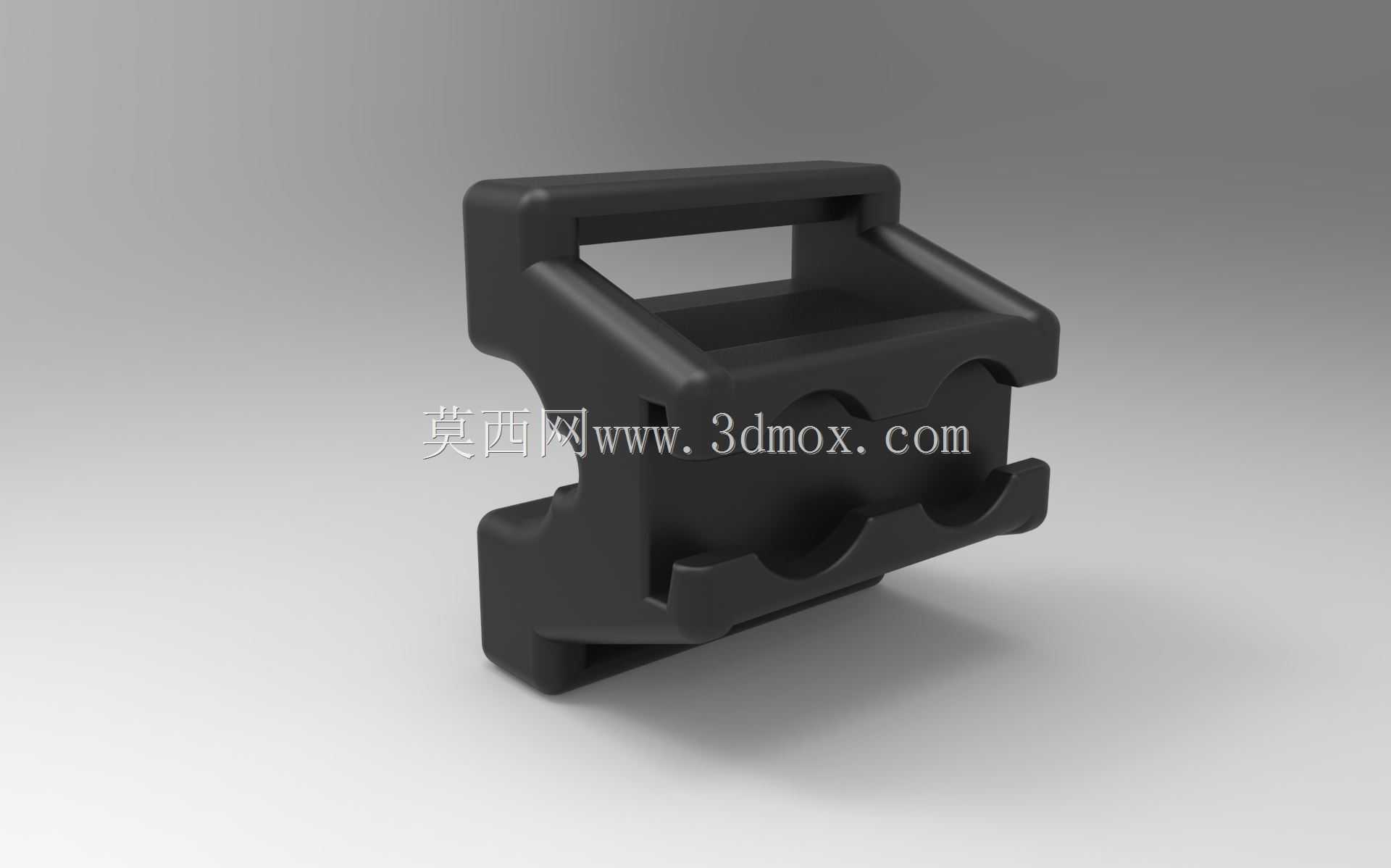

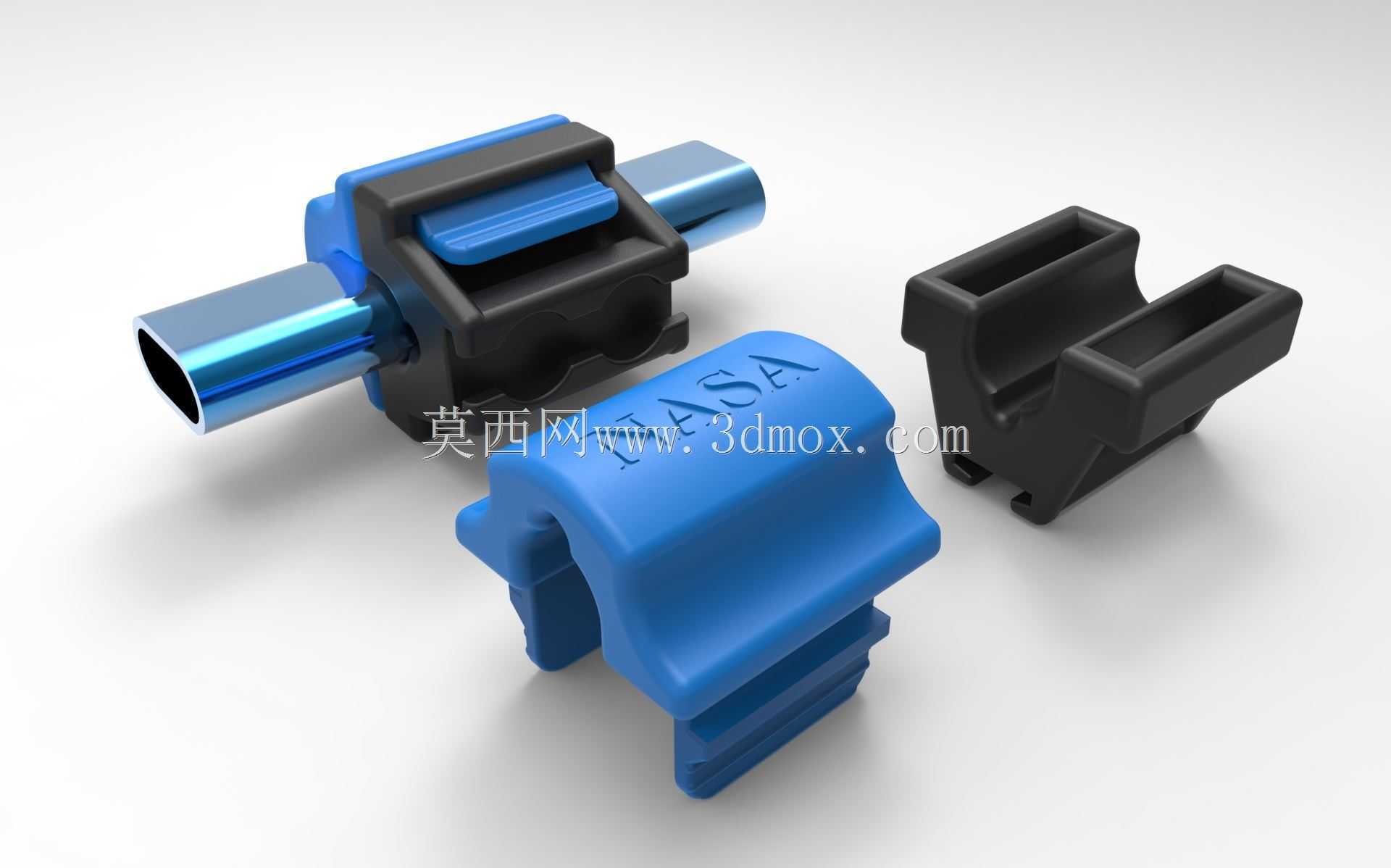

　　这类快拆式扶手夹最早适配航天场景下的轻质管路快速装拆需求，核心解决狭小舱内管路排布时的快速固定、无工具拆卸问题，后续也逐步延伸到民用特种装备、户外便携设备、实验室气路排布等场景中，用来固定外径匹配的圆管类构件，替代传统的喉箍、扎带等固定方式，实现无工具快速装拆。从结构上看，整个夹体分为两个互锁的组件，蓝色的卡扣件带有两个带齿的弹性凸耳，黑色的基座件预留了对应的隔室卡槽，装配时只需要将蓝色卡扣对准黑色基座的卡槽推入，凸耳在弹性形变下卡入隔室的限位台阶，即可完成对穿入夹体的圆管的抱紧固定；拆卸时只需要同时按下两个外露的卡舌，凸耳脱离限位台阶，即可将卡扣件从基座上拔出，快速松开被夹持的管路，整个装拆过程不需要额外工具，

　　单人单手即可完成操作，适合在操作空间受限、装拆频次较高的管路排布场景使用。设计时首先要匹配被夹持圆管的外径公差，夹体的圆弧抱紧面需要和目标管径做适配，预留合理的抱紧间隙，既要保证装配后不会出现轴向窜动，也要避免过盈量过大导致装拆阻力过大，或者长期夹持导致塑料件出现蠕变松弛。两个互锁部件的卡扣配合尺寸是设计核心，凸耳的倾斜导向角度需要控制在合理范围，推入时的阻力要控制在单指可推动的区间，卡合后的限位台阶高度要保证在常规振动工况下不会出现松脱，按压卡舌的行程要刚好让凸耳完全脱离限位台阶，避免出现按到底仍无法拆卸的卡滞问题。材料选择上，这类卡扣件通常选用具备一定弹性和韧性的工程塑料，既要保证凸耳在反复形变过程中不会出现断裂，

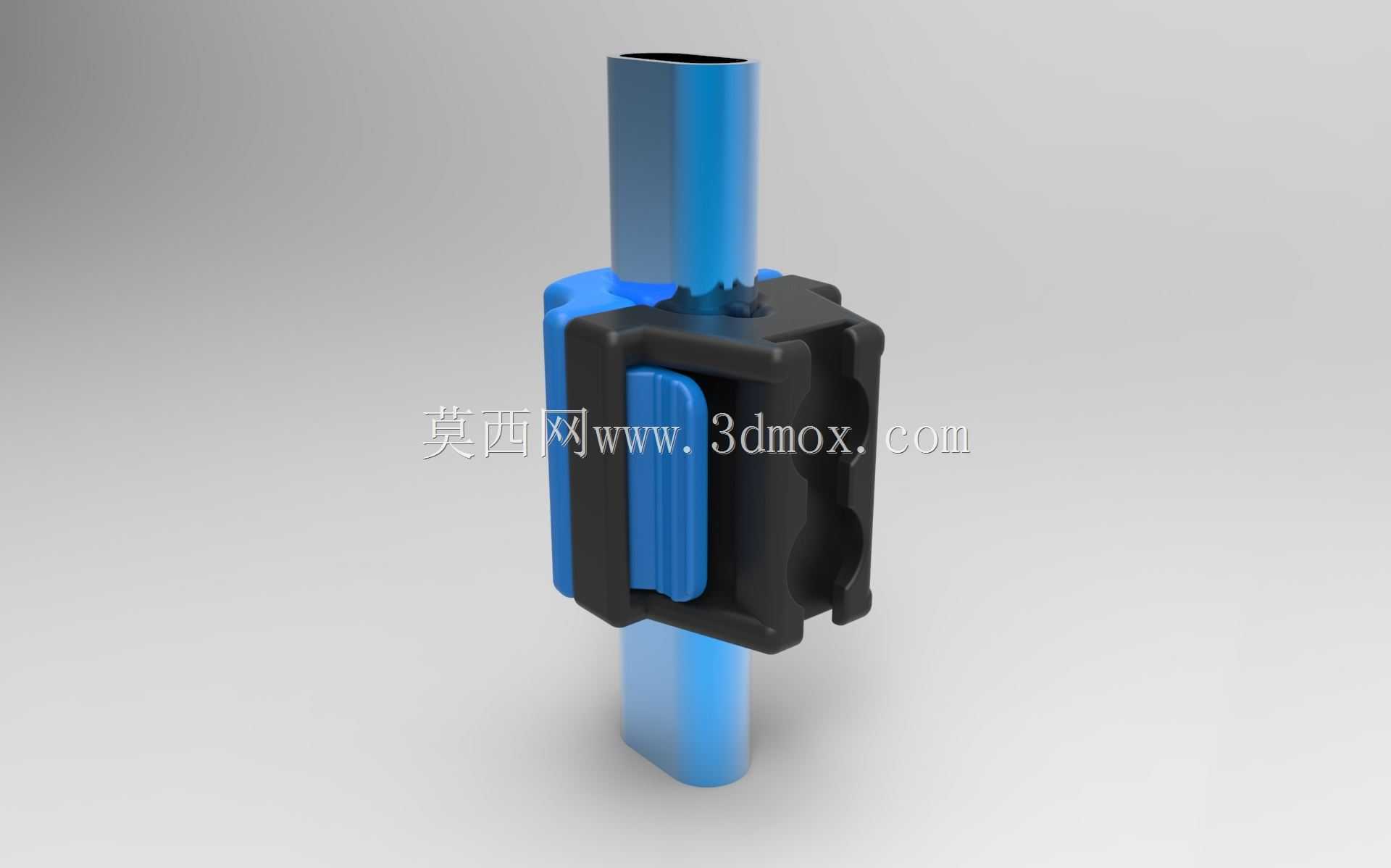

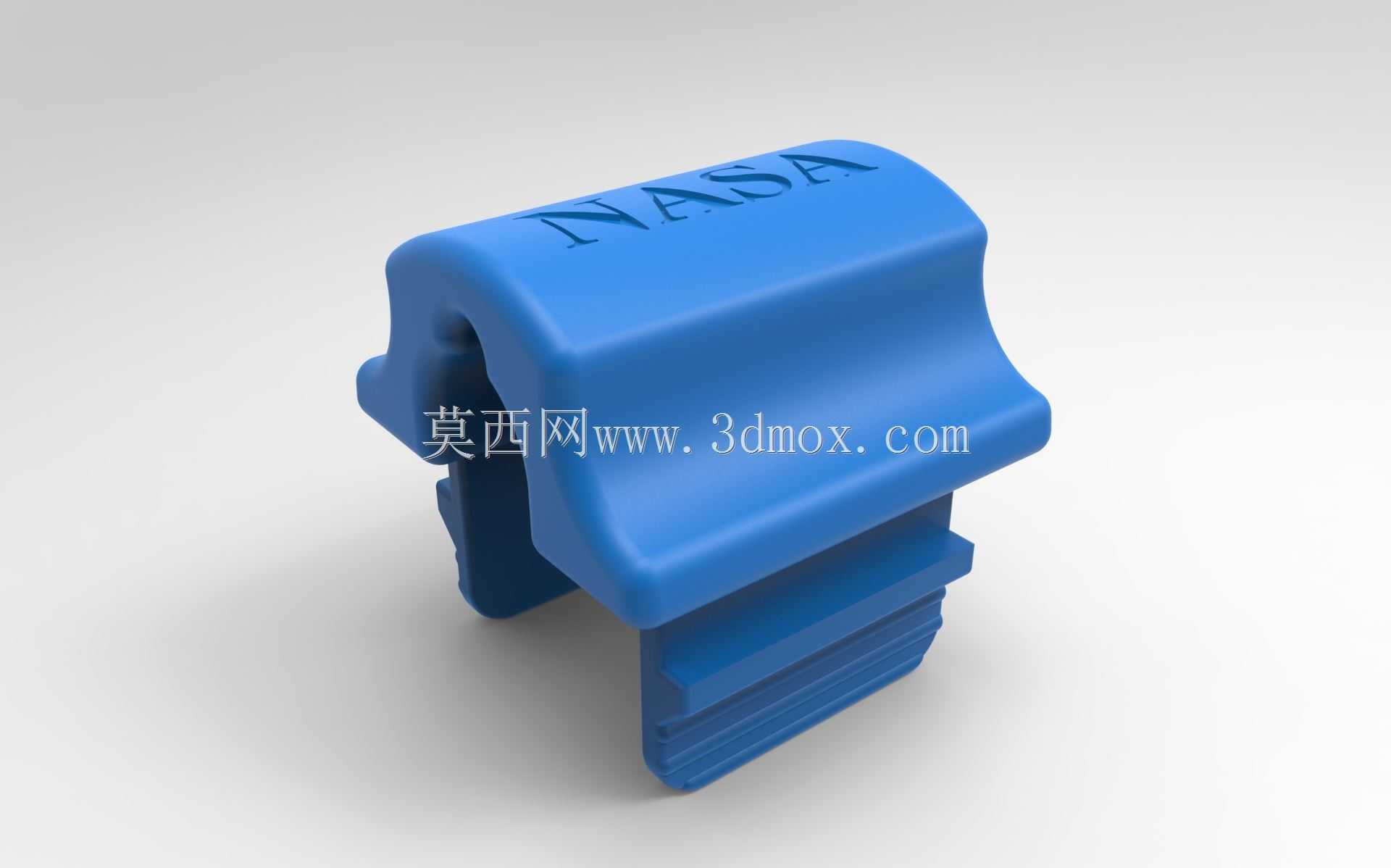

　　也要保证长期使用后的尺寸稳定性，避免在高低温交变环境下出现卡扣失效的问题。安装边界上，这类夹体的基座部分通常可以根据使用场景做固定适配，既可以像展示的结构一样直接卡在对应规格的圆管上作为扶手类构件的快速固定夹，也可以在基座背部增加粘接、螺接的固定结构，将夹体固定在舱壁、设备面板上，用来排布固定气路、液路管路。夹体的外形做了圆弧过渡处理，没有尖锐的棱角，避免在狭小操作空间内划伤操作人员，蓝色卡扣件表面的标识区域可以做型号、规格的刻印，方便现场装配时快速识别匹配的管径规格。实际工况使用中，这类卡扣结构需要耐受对应场景的温度变化、振动冲击，航天场景下还要满足低挥发、耐辐照的材料要求，民用场景则更多侧重成本和反复装拆的寿命，

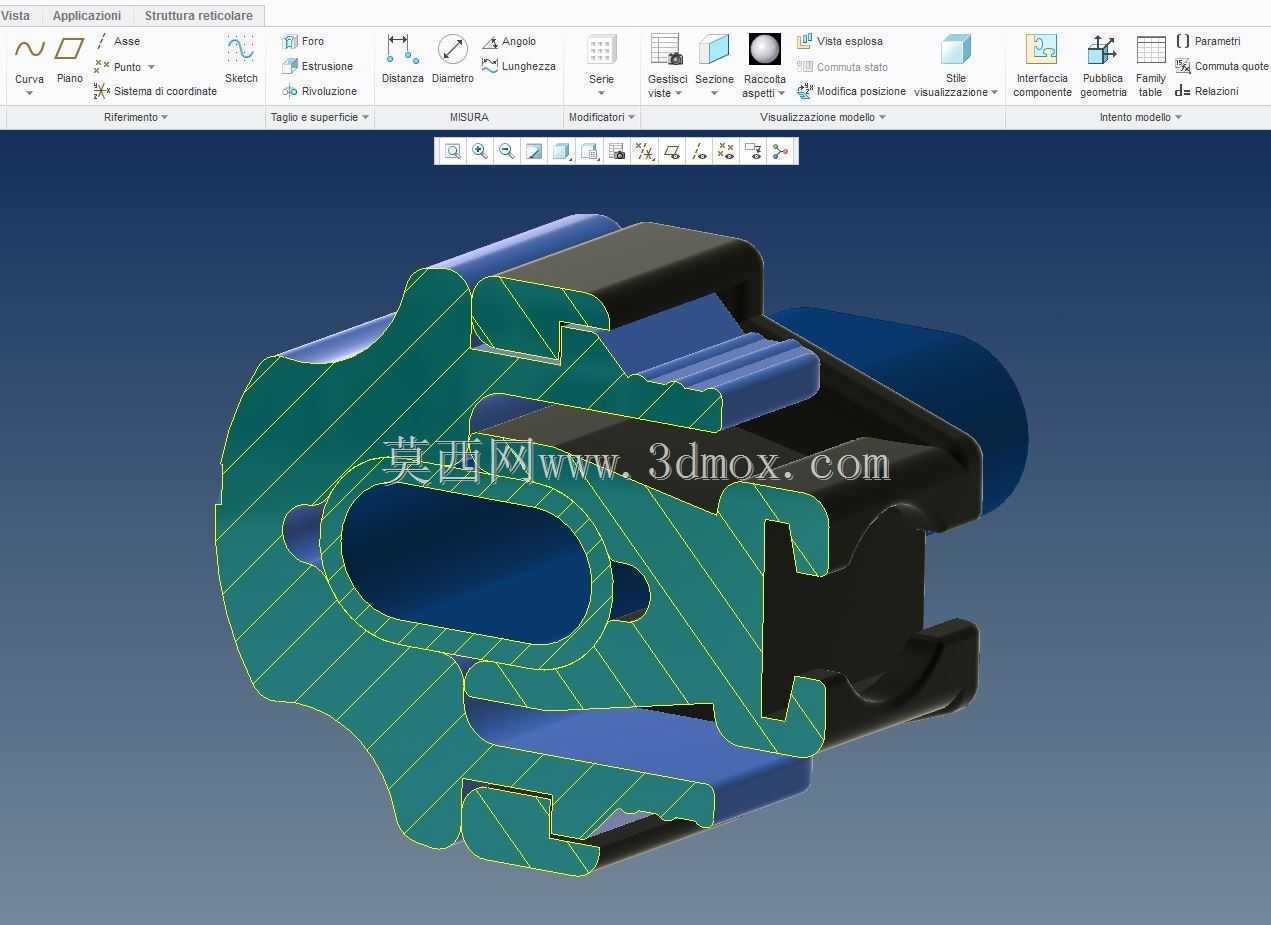

　　通常这类卡扣的反复装拆次数可以达到数百次不会出现结构损坏，相比传统的一次性扎带，可重复使用的特性也能降低后期维护的成本。在三维建模过程中，需要重点关注卡扣配合面的公差设定，凸耳和卡槽的配合间隙要结合塑料件的成型收缩率做调整，避免注塑成型后出现装配过松或者过紧的问题，圆弧抱紧面的粗糙度也要做合理设定，避免抱紧面过于光滑导致夹持力不足，或者过于粗糙划伤被夹持的管路表面。
