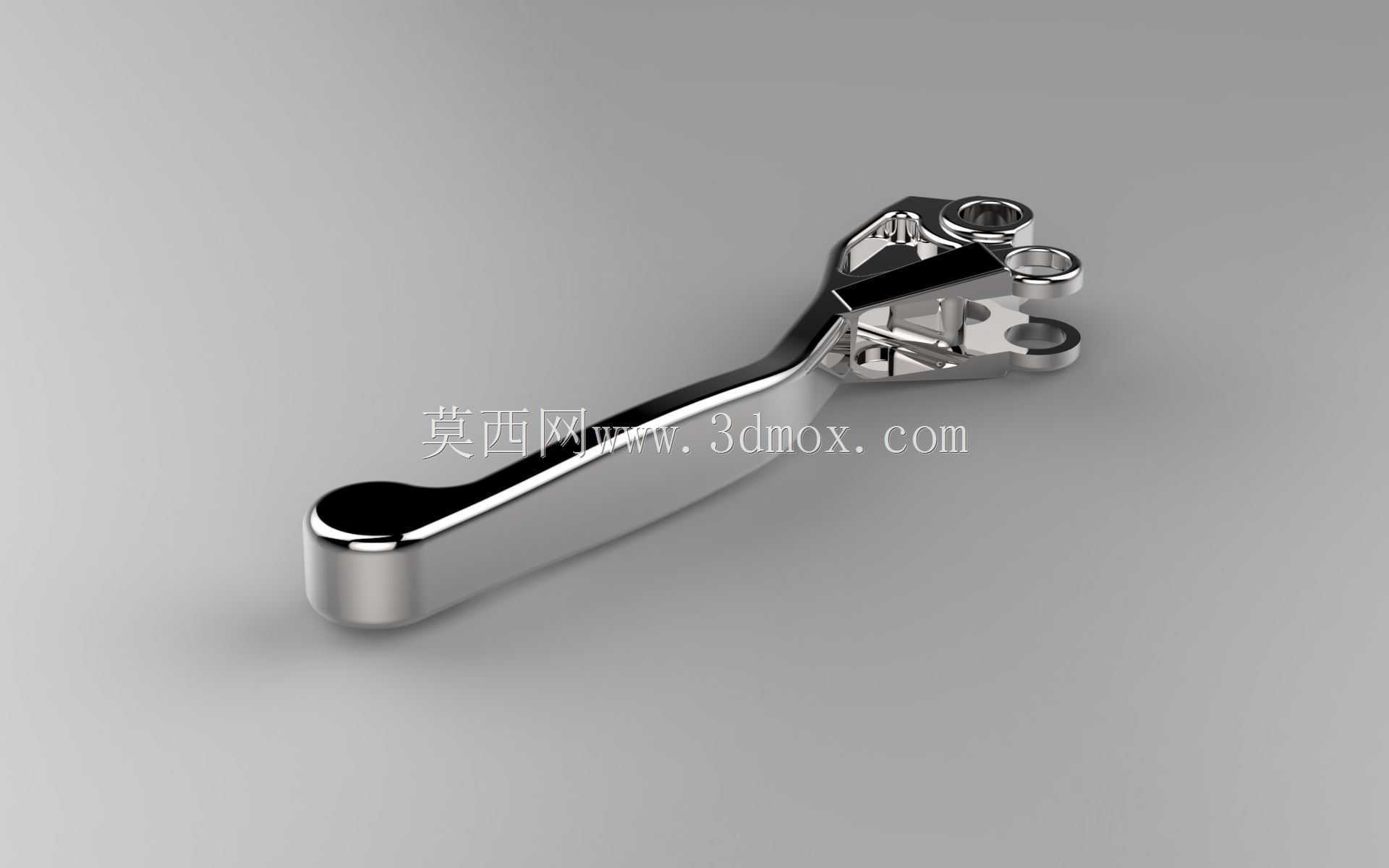

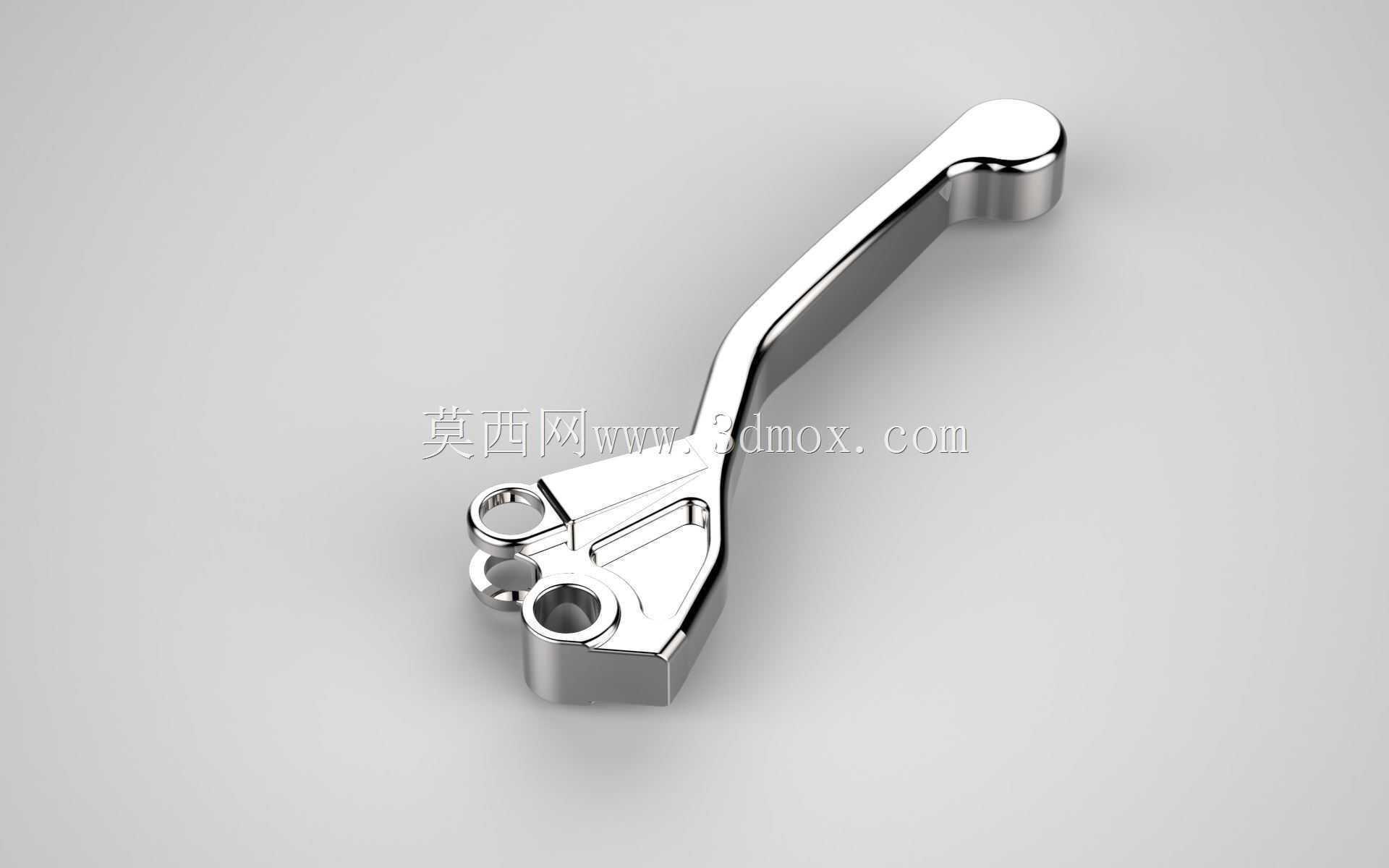

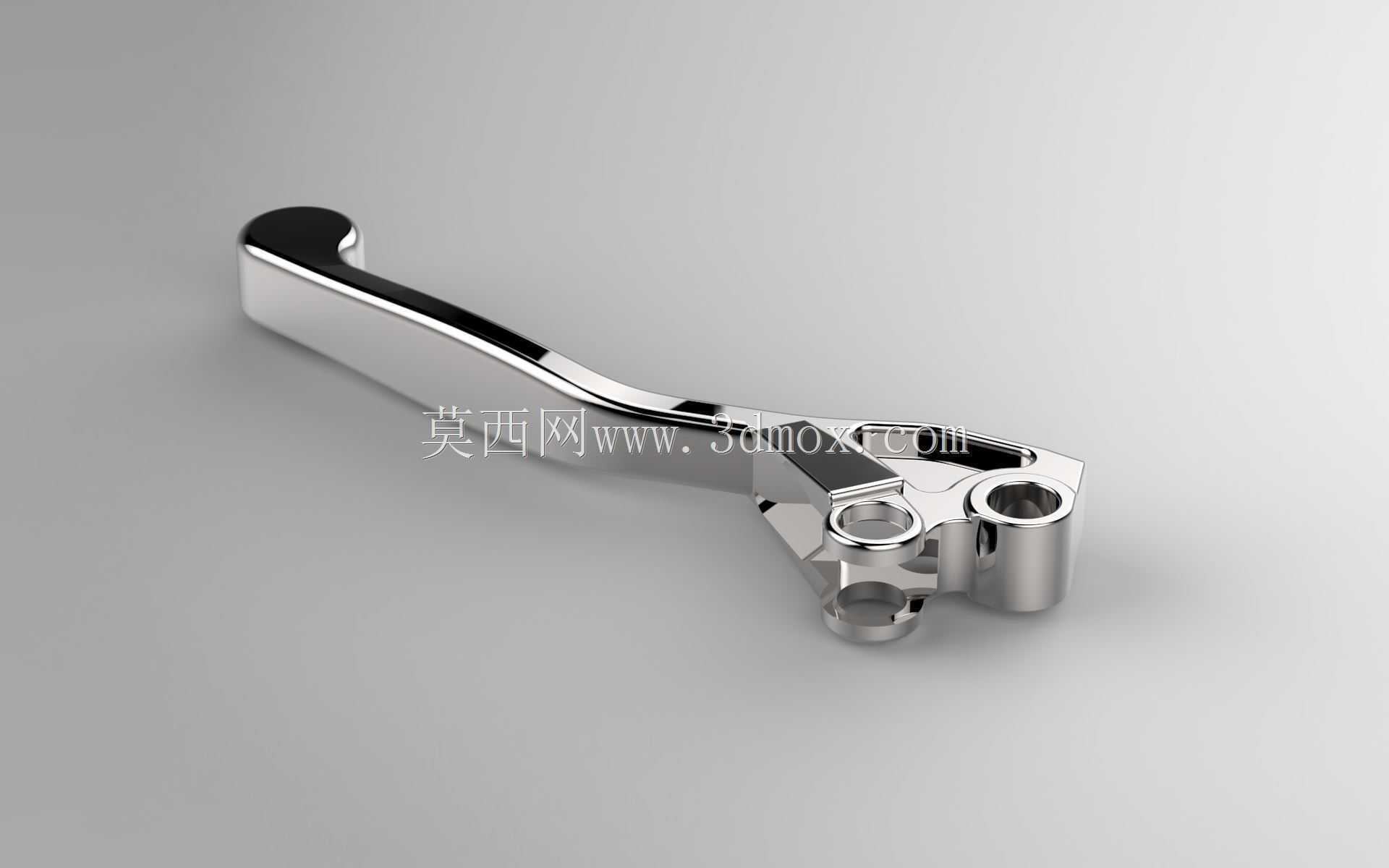

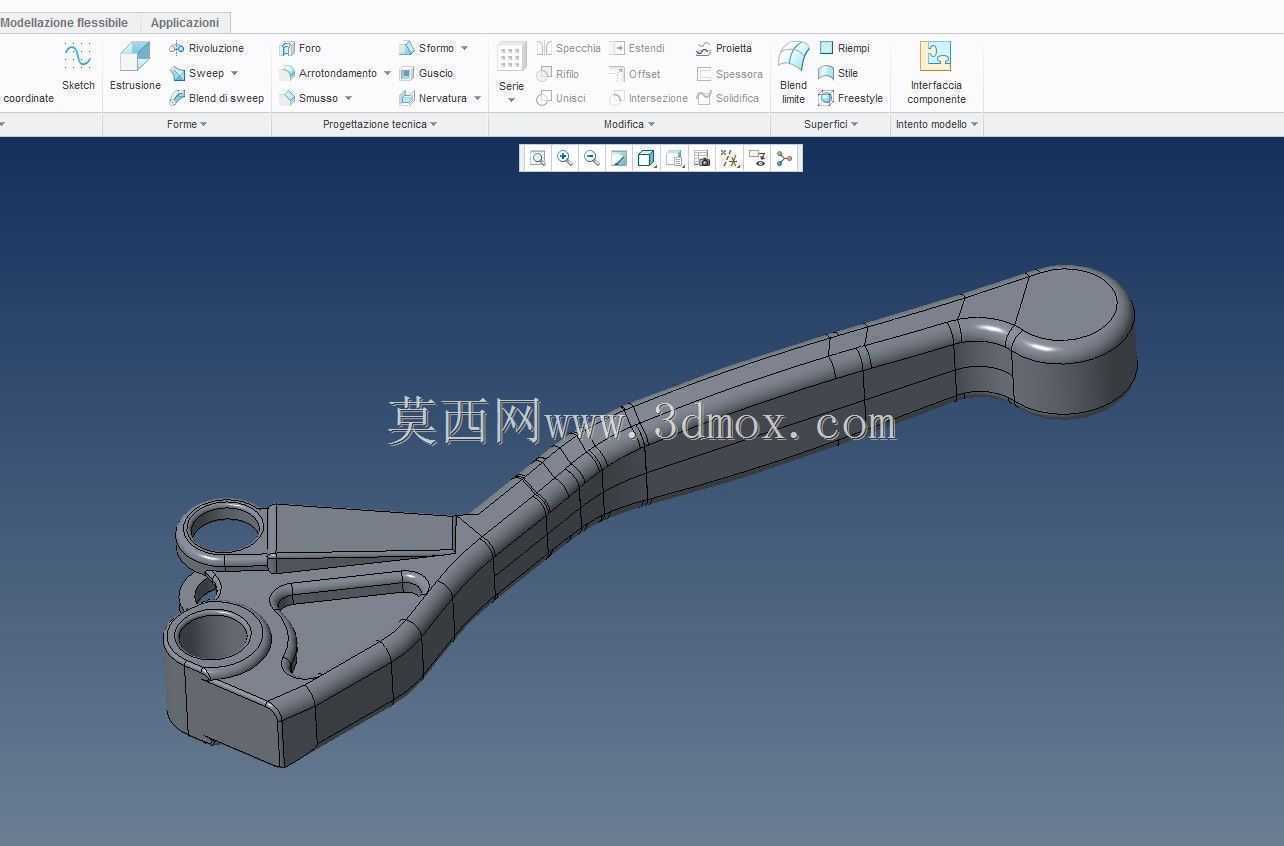

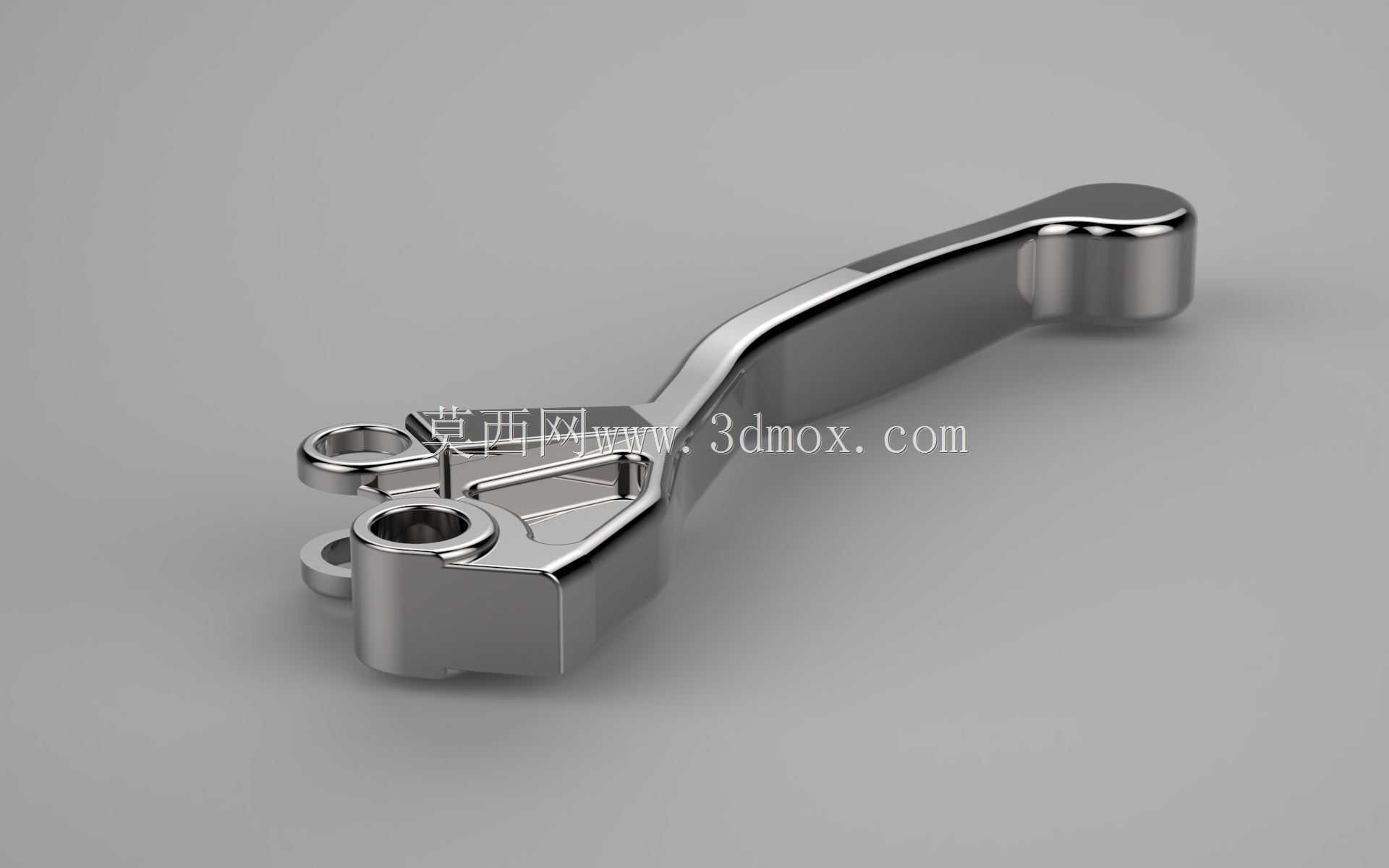

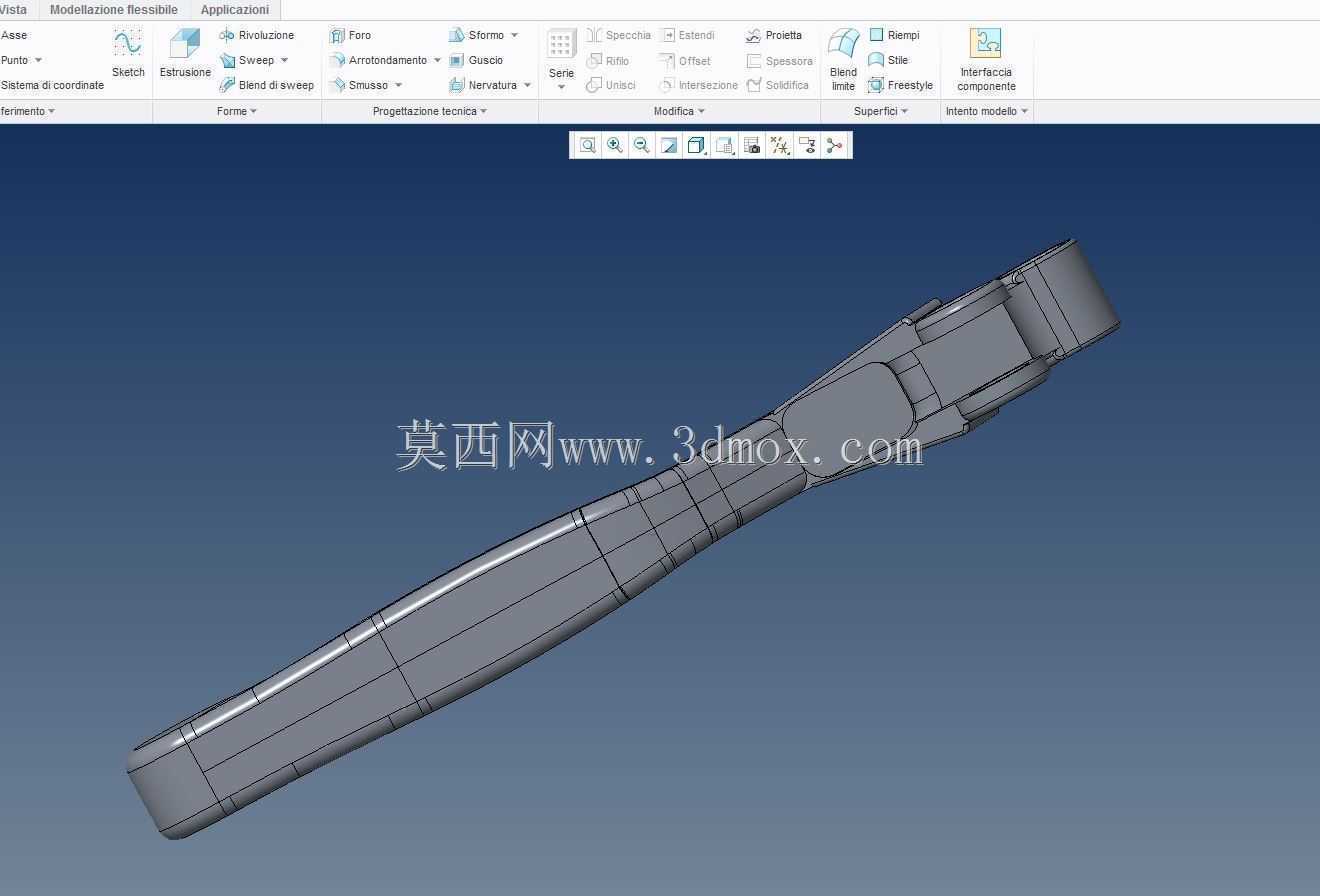

川崎越野摩托KX250专用制动操纵杆结构

　　这款制动操纵杆是适配川崎KX250越野摩托车的前刹车操纵构件，在越野骑行的复杂工况场景下承担着刹车力传递的核心作用，车手通过握持捏压该杆件，将手部的操纵力传导至刹车上泵，进而推动制动油路建立压力，实现前轮制动的精准控制，是越野摩托行驶安全系统中直接与车手交互的关键操纵部件。从实际使用场景来看，越野骑行过程中杆件会持续承受颠簸带来的交变载荷，同时还要应对摔车时的侧向冲击力、泥水侵蚀、砂石剐蹭等复杂工况，因此设计阶段首先对受力路径做了完整梳理：力的输入端为杆身末端的球形握持端，曲面完全贴合成人手掌指节的自然弯曲弧度，捏压时受力均匀分散，长时间操控也不会出现局部应力集中导致的硌手问题，握持端做了圆滑过渡处理，没有尖锐棱角，

　　即使佩戴厚款越野骑行手套也能获得清晰的操纵反馈。杆身的主体结构采用变截面流线型设计，从握持端向安装端逐渐过渡增厚，在保证整体刚性的前提下尽可能削减非受力区域的材料厚度，实现构件的轻量化，降低操纵时的手部负荷。安装端设置了两个同轴的铰接安装孔，孔位的同轴度公差控制在0.02mm以内，保证与刹车上泵的铰接销轴配合顺畅，不会出现卡滞、旷量过大的问题；安装端还预留了刹车开关触发顶块的接触平面，捏下制动杆时该平面会推动刹车开关触点闭合，接通刹车警示灯电路，提醒后车注意减速。铰接孔旁设置的环形挂耳结构用于固定刹车泵的回位弹簧，弹簧挂接位的受力角度经过反复校核，保证回位弹簧的拉力方向与杆件转动轨迹相切，回位动作干脆无拖滞，

　　松开手柄后杆件能快速回到初始位置，避免刹车拖滞增加行驶阻力。从安装边界来看，该制动杆安装后与车把、刹车上泵、离合手柄的相邻间隙控制在8mm以上，转向打死、车把最大角度转动时不会与周边构件发生干涉，即使在摔车时杆身受到侧向冲击力，变截面的薄弱位置会优先发生弯折变形，吸收冲击能量，避免冲击力直接传导至刹车上泵造成泵体损坏，降低故障后的维修成本。杆件的表面做了抛光镀铬处理，一方面提升表面硬度增强耐磨性能，抵御砂石剐蹭与泥水腐蚀，另一方面光滑的金属表面也能降低泥水附着，日常维护时只需简单冲洗即可清理干净。设计过程中针对越野场景的大载荷工况做了有限元受力校核，在捏握端施加150N的极限操纵力时，杆身最大应力出现在安装孔与杆身的过渡位置，

　　应力值远低于材料的屈服强度，不会出现塑性变形；同时对铰接位置做了耐磨衬套的适配设计，衬套采用自润滑铜基材质，长期使用也不会出现铰接位磨损松旷的问题，保证操纵手感的一致性。在实际骑行测试中，该制动杆的操纵行程与原厂件完全匹配，自由行程保持在10-15mm的合理区间，捏压过程中力的反馈线性度好，从初始接触到最大制动力的过渡平顺，不会出现制动力突然陡增的情况，方便越野骑行时精准控制刹车力度，应对飞坡落地、砂石路滑、急弯减速等不同工况下的制动需求。杆身的流线型外形也充分考虑了风阻影响，高速骑行时气流顺着杆身曲面流过，不会产生额外的紊流增加风阻，同时曲面造型也避免了应力集中点的存在，提升构件的疲劳寿命，经过长时间的颠簸振动测试也不会出现断裂失效的问题。
