越野摩托二冲程发动机活塞组件结构设计

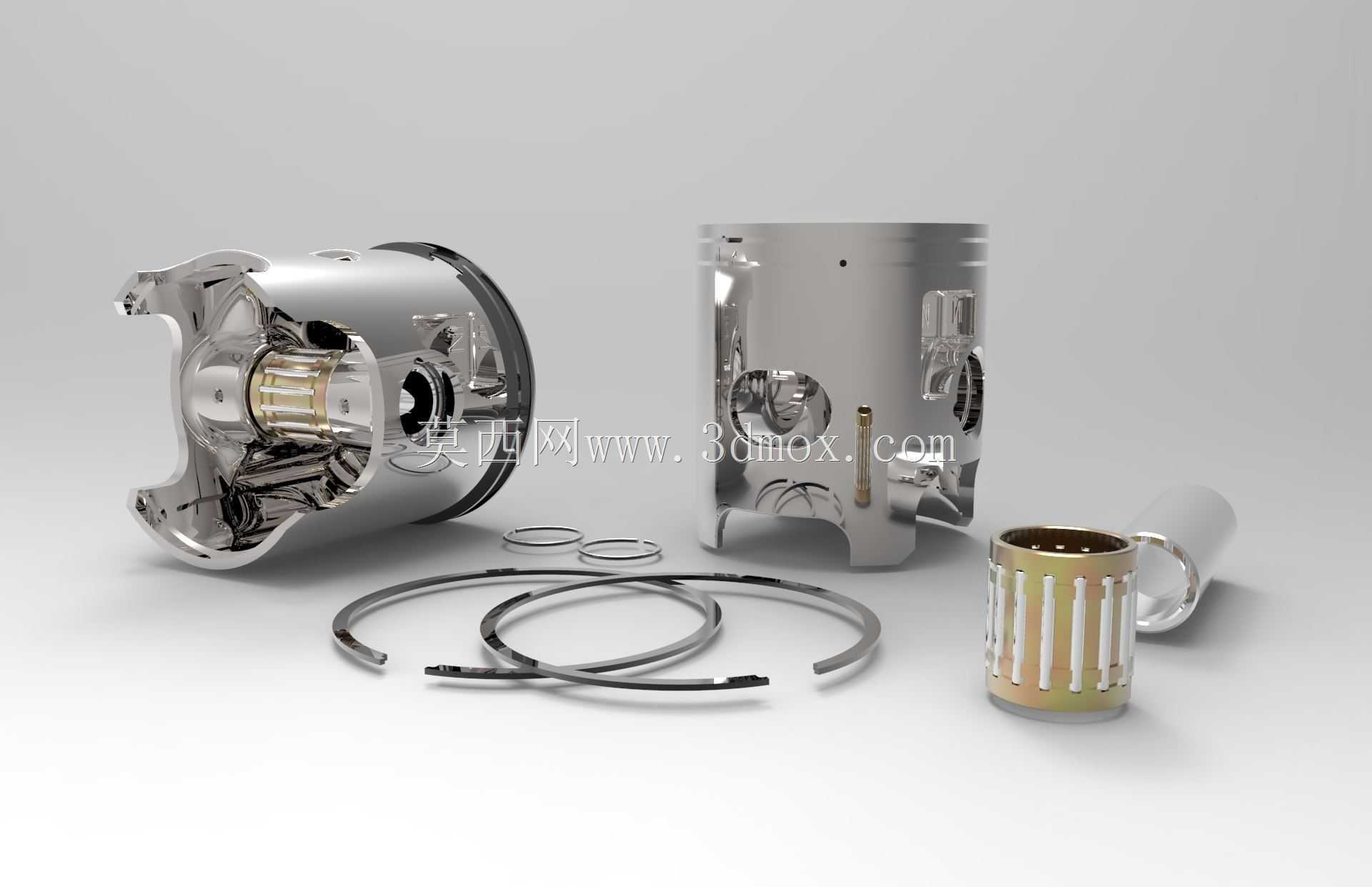

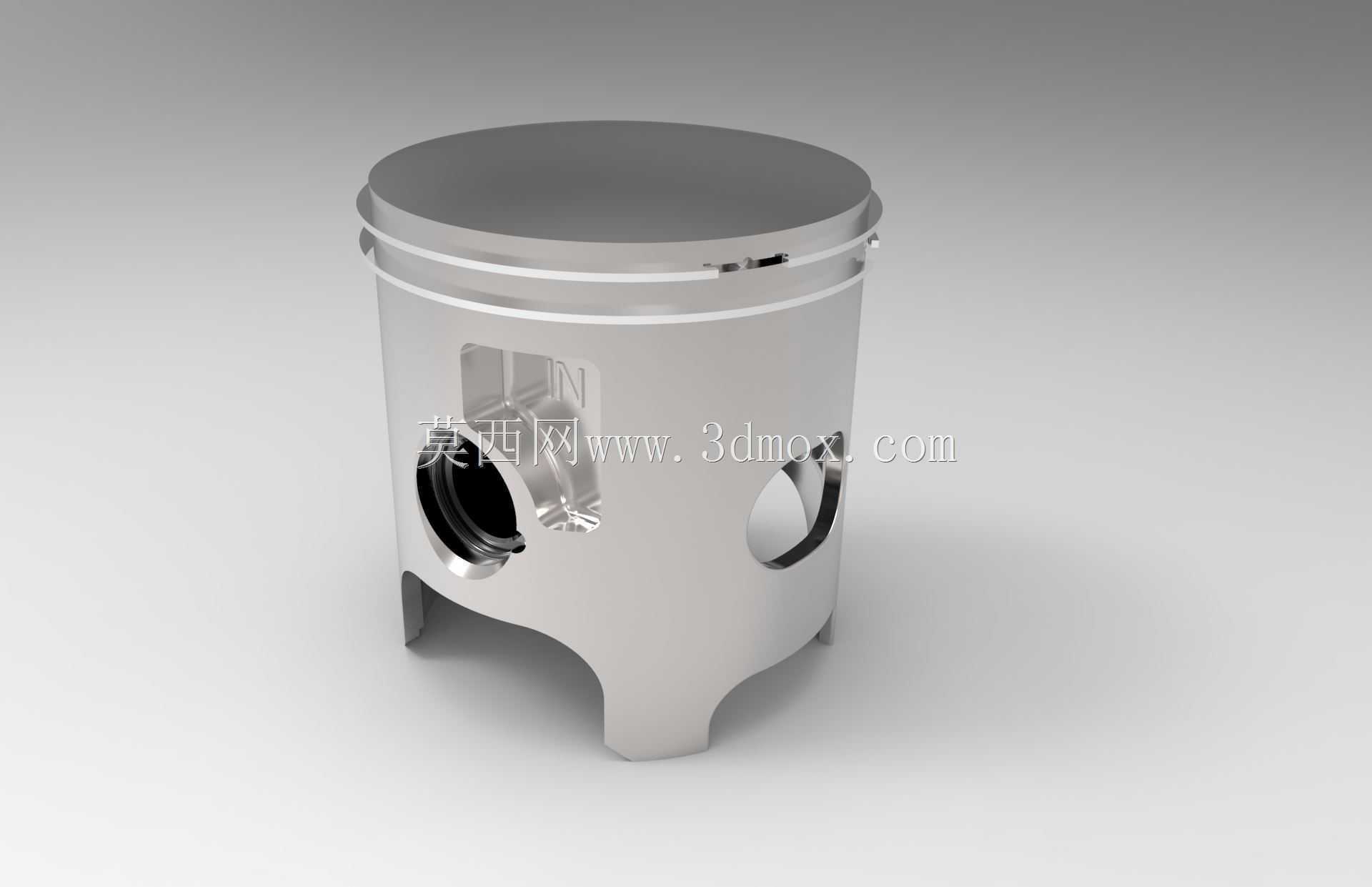

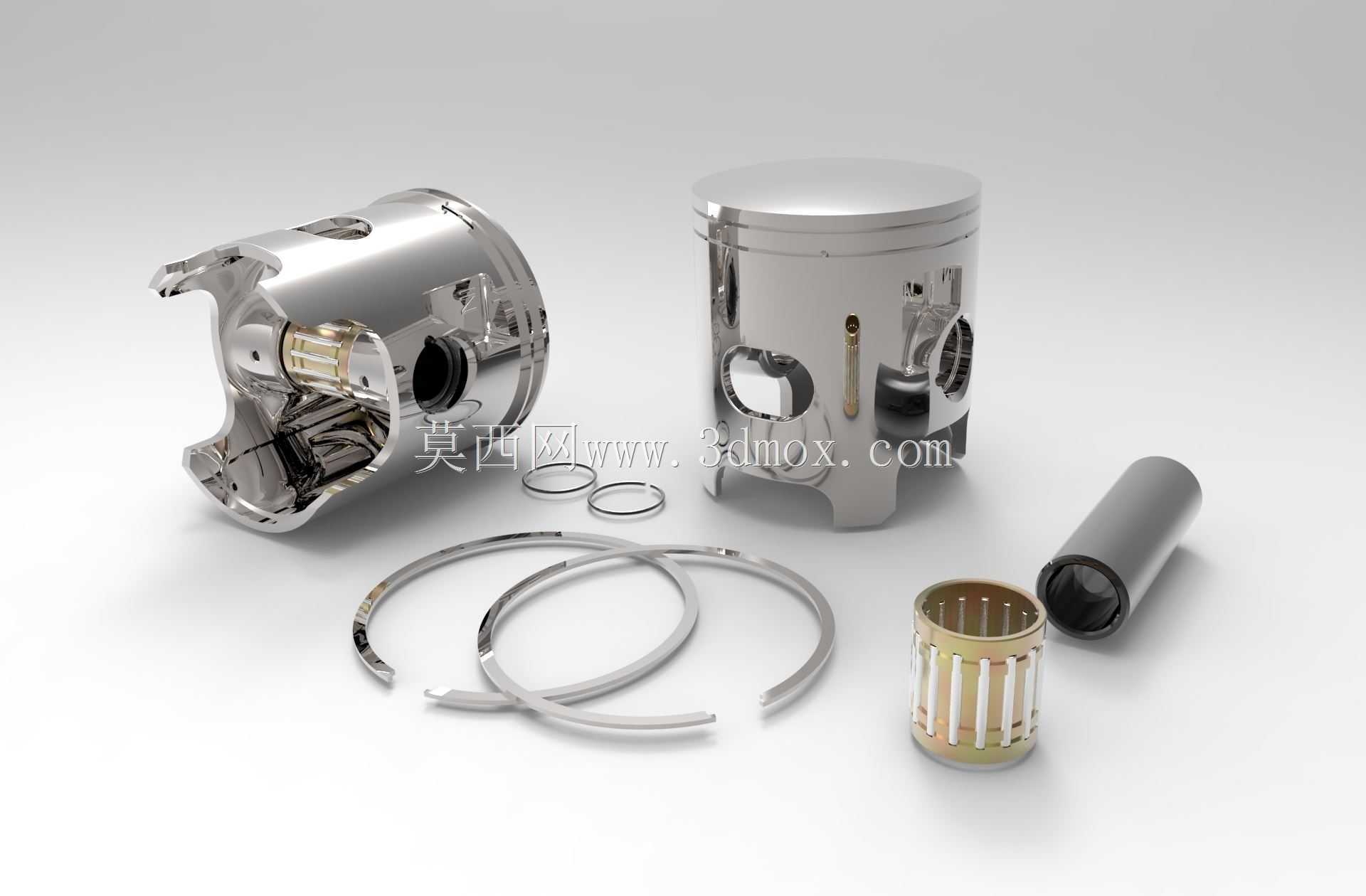

　　这套活塞组件是适配小排量越野摩托车二冲程动力单元的核心运动部件，整套组件包含活塞本体、活塞环组、活塞销以及滚针保持架结构，直接决定了发动机燃烧室的密封性能、动力输出效率以及高转速工况下的运行可靠性。在非道路越野骑行的实际场景中，车辆需要频繁应对大油门急加速、连续高转速爬坡、沙尘环境进气等复杂工况，活塞作为燃烧室里直接承受燃烧爆压的零件，其结构设计需要兼顾轻量化、热稳定性以及耐磨性能的平衡。从结构设计逻辑来看，活塞本体采用了高硅铝合金材质的裙部型线设计，裙部预留了热膨胀余量，避免发动机达到工作温度后活塞与缸筒出现抱死拉缸问题，活塞顶部的形状完全匹配二冲程发动机的扫气、排气气道时序，配合缸体上的气口位置完成换气过程，

　　不需要四冲程发动机的气门配气结构，能在同等排量下实现更高的功率输出。活塞上的环槽设计适配两道气环与一道油环？不对，二冲程越野摩托的活塞环槽是专门做了定位销结构，防止活塞环在高速往复运动中出现环口转动，避免环口卡入缸体的扫气口、排气口造成断裂故障，这是二冲程活塞和四冲程活塞结构上最直观的差异点。配套的活塞环采用了合金铸铁材质，表面做了镀铬处理，和缸筒内壁的摩擦系数更低，同时能在高温高压环境下保持足够的弹力，保证燃烧室的燃气密封，减少窜气量，避免动力下降和机油过度消耗的问题。活塞销采用了空心合金钢材质，在保证足够抗弯、抗剪切强度的前提下尽可能降低往复运动质量，减少曲轴连杆机构的往复惯性力，让发动机的转速响应更快，

　　更符合越野车辆需要快速拉高转速输出动力的使用需求。活塞销和活塞销座、连杆小头之间的滚针轴承组件，采用了铜质保持架搭配圆柱滚针的结构，能承受二冲程发动机高负荷下的冲击载荷，同时降低转动摩擦阻力，相比滑动轴承结构更适合高转速、大冲击的越野使用场景。从安装边界尺寸来看，活塞的标称缸径适配66.5毫米的缸筒，活塞行程为72毫米，整套组件的安装尺寸完全匹配对应机型的曲轴连杆中心距、缸体高度以及燃烧室压缩比设计要求，安装时需要注意活塞顶部的箭头标记指向排气侧，活塞环的环口对准环槽内的定位销，活塞销的卡簧需要完全卡入销座的卡簧槽内，避免高速运转中出现销子窜出拉伤缸筒的故障。在实际维修和改装场景中，

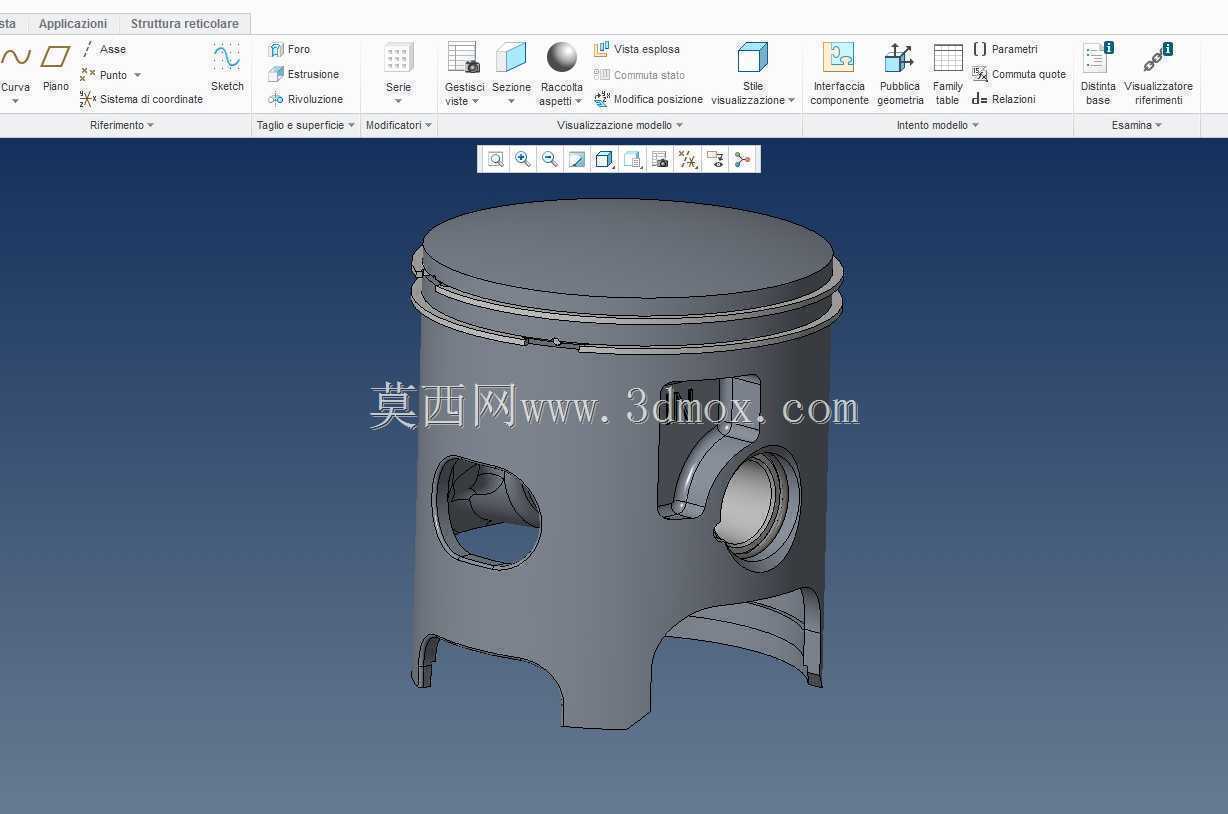

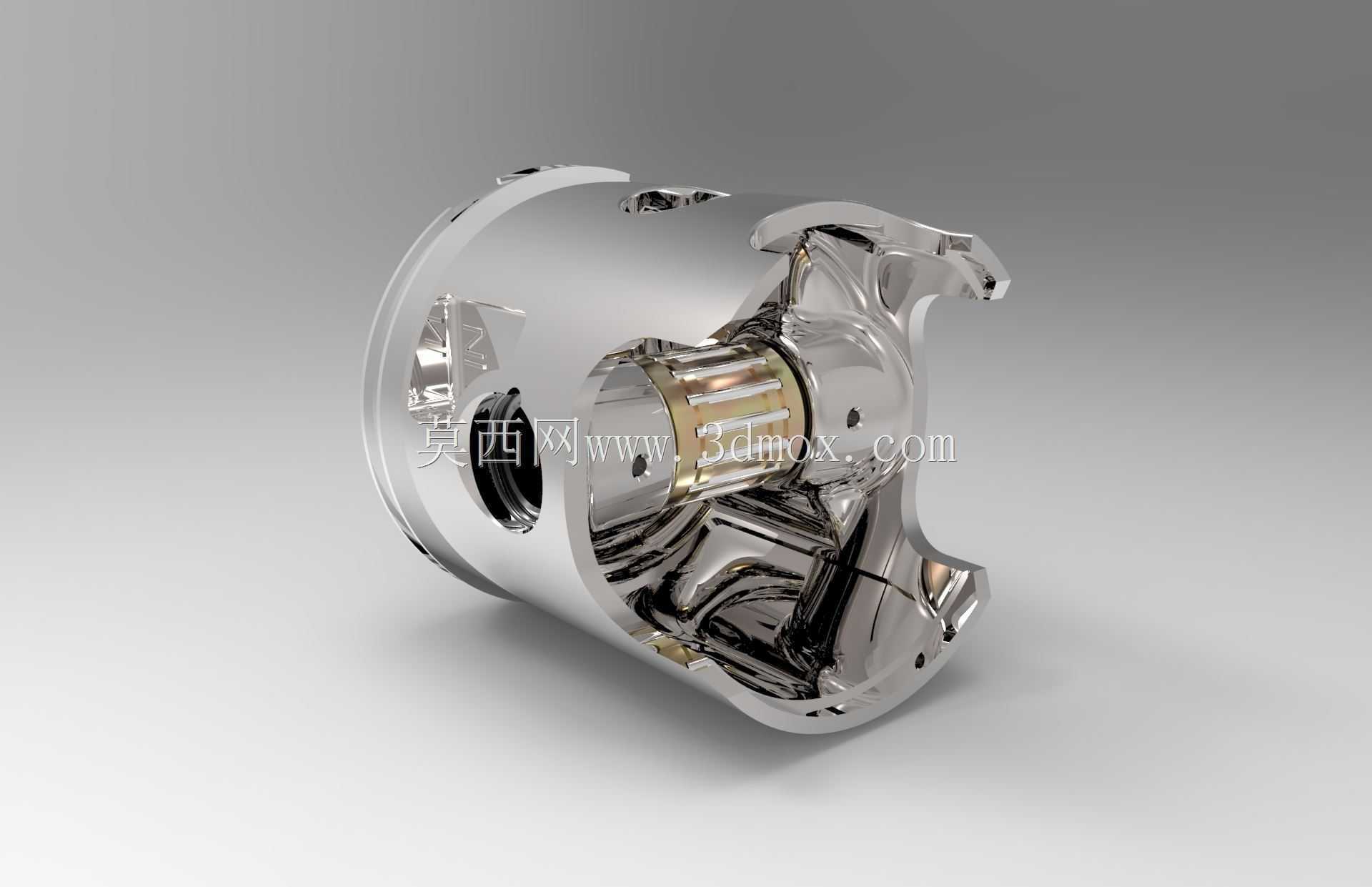

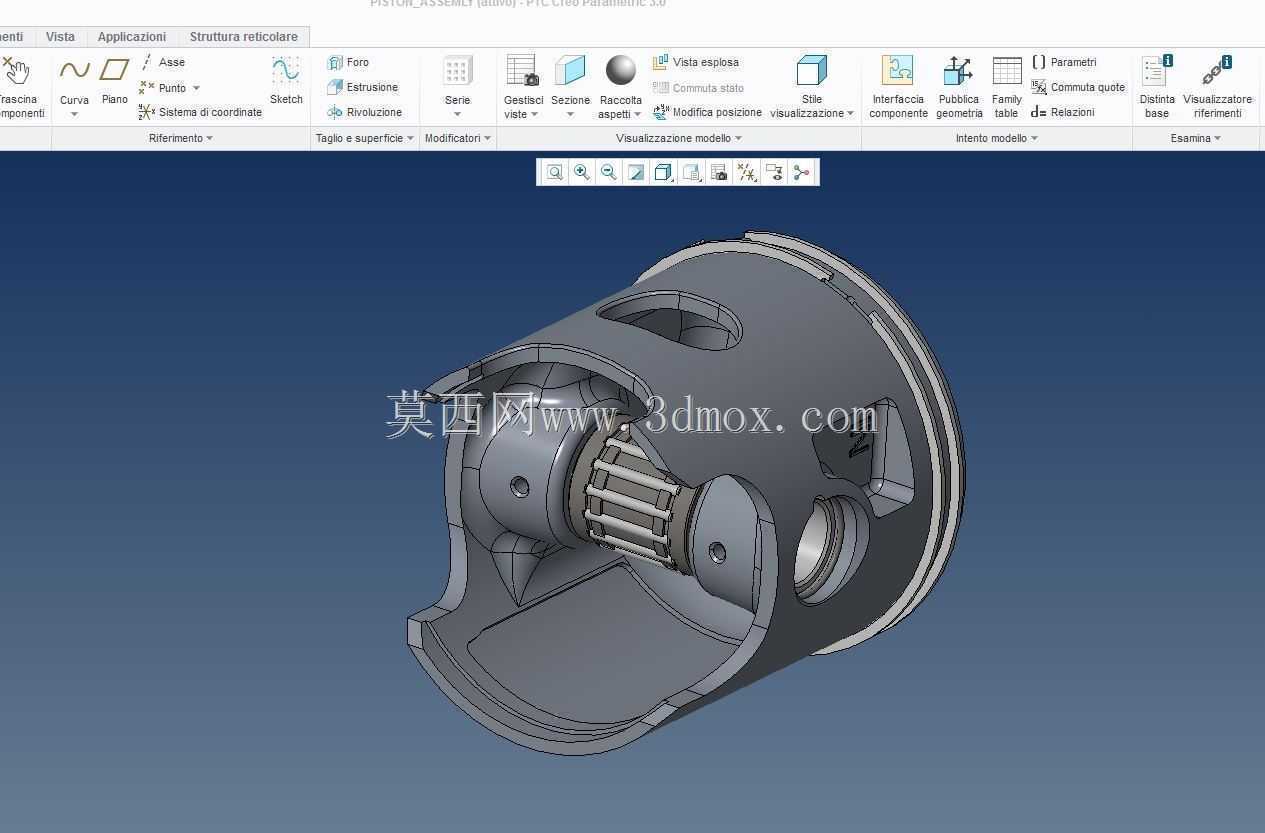

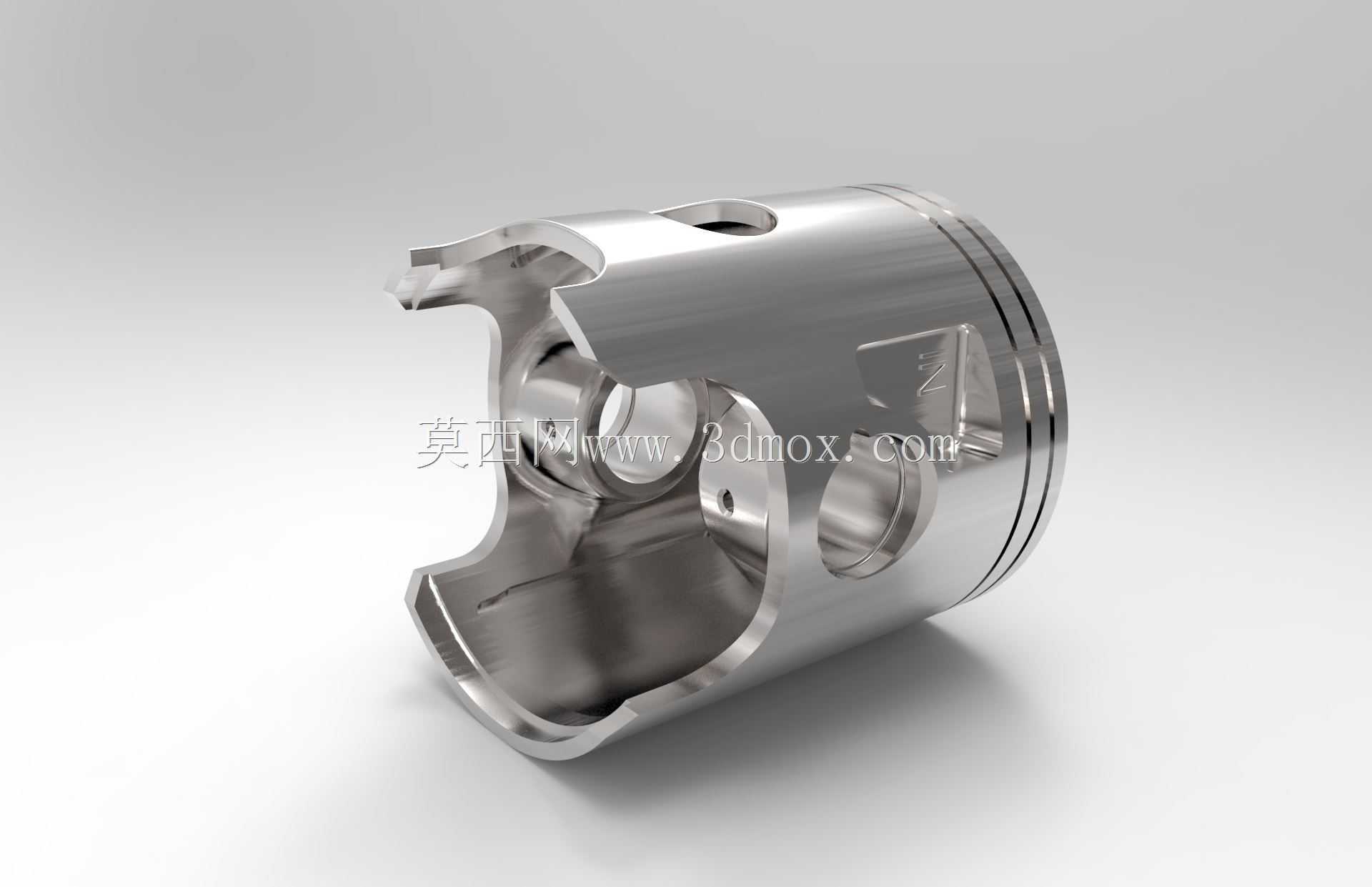

　　这套活塞组件的尺寸参数可以作为同排量二冲程发动机扩缸改装、故障替换的结构参考，建模时还原了活塞内部的加强筋结构、销座的过渡圆角、裙部的轻量化挖除设计，所有配合面的尺寸公差都按照内燃机活塞的行业标准预留，比如活塞和缸筒的配合间隙、环槽和活塞环的侧隙背隙、活塞销和销座的过渡配合公差，都符合实际量产零件的设计要求，能直接用于结构教学、维修参考以及改装方案的验证。不同于普通代步摩托车的活塞设计，越野场景下的活塞需要承受更频繁的转速波动和更大的爆压冲击，所以在活塞裙部的受力侧做了加厚处理，销座位置的过渡圆角做了优化，减少应力集中，避免长时间大负荷运转下出现活塞开裂的问题。整套组件的装配关系完全按照实际发动机的装配逻辑搭建，活塞环的开口间隙、活塞销的轴向窜动量都还原了真实装配状态，能直观展示二冲程发动机活塞组件的配合原理，帮助入门的结构设计者理解内燃机往复运动部件的设计思路，尤其是热膨胀补偿、应力分散、摩擦副匹配这些在实际设计中需要反复权衡的细节，都在模型结构上做了准确的还原，没有做简化处理，能清晰看到每个零件的功能结构和装配位置关系。
