初代iPodshuffle便携音乐播放器结构设计

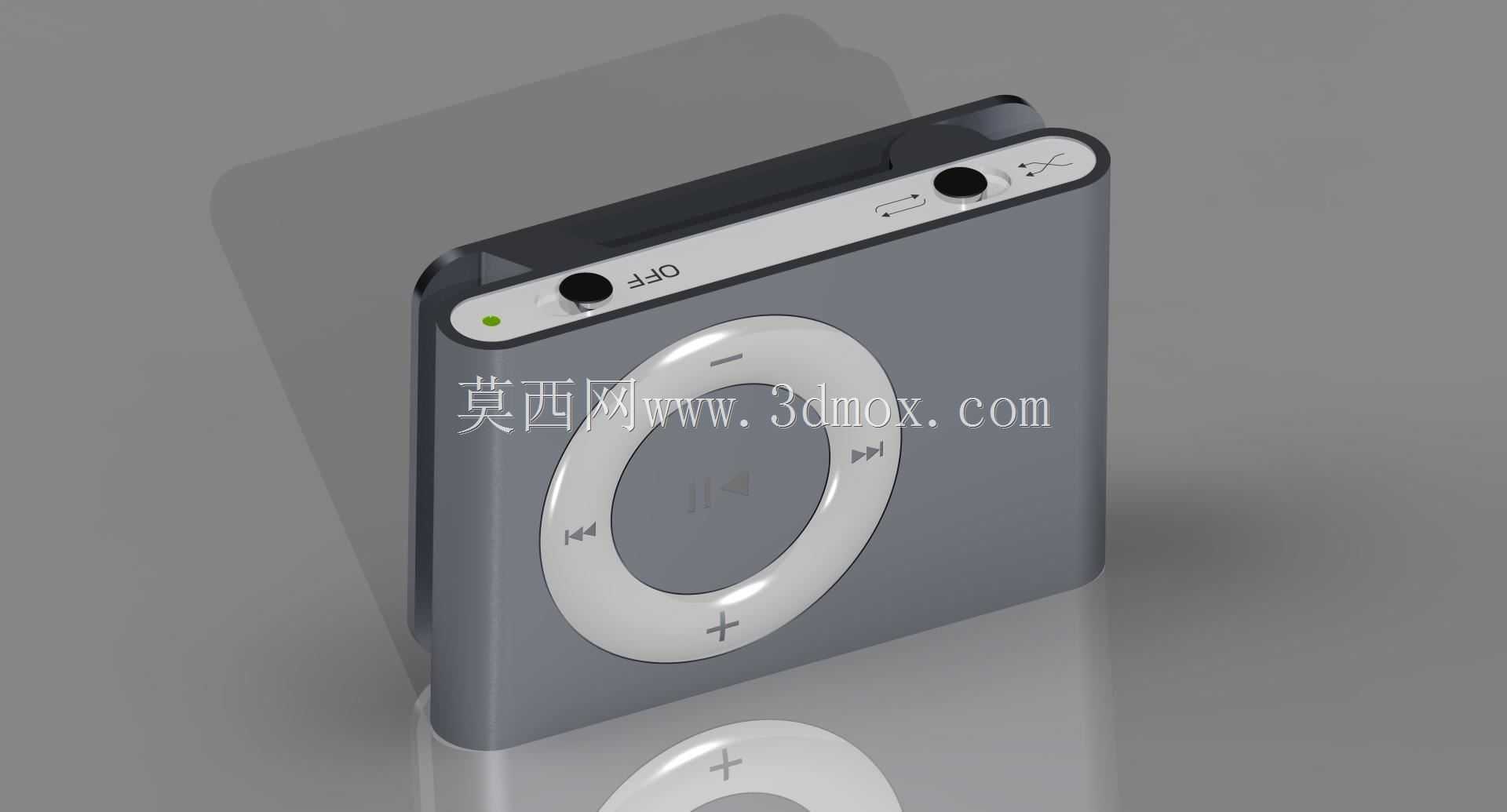

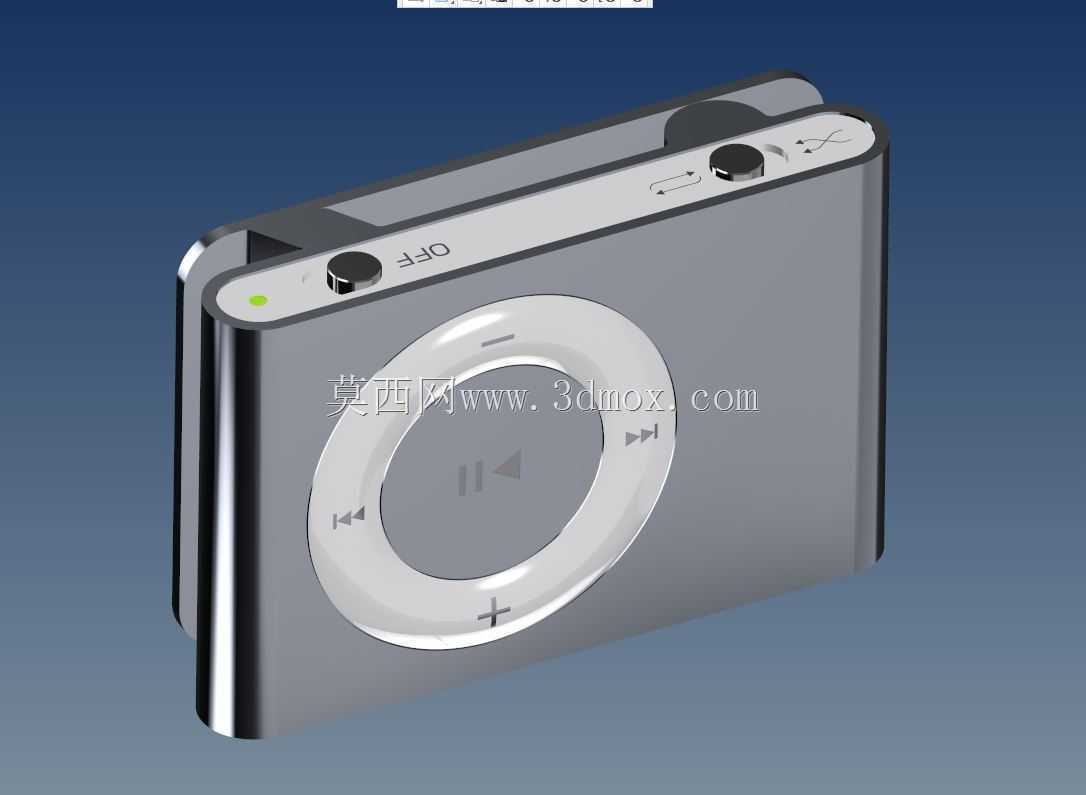

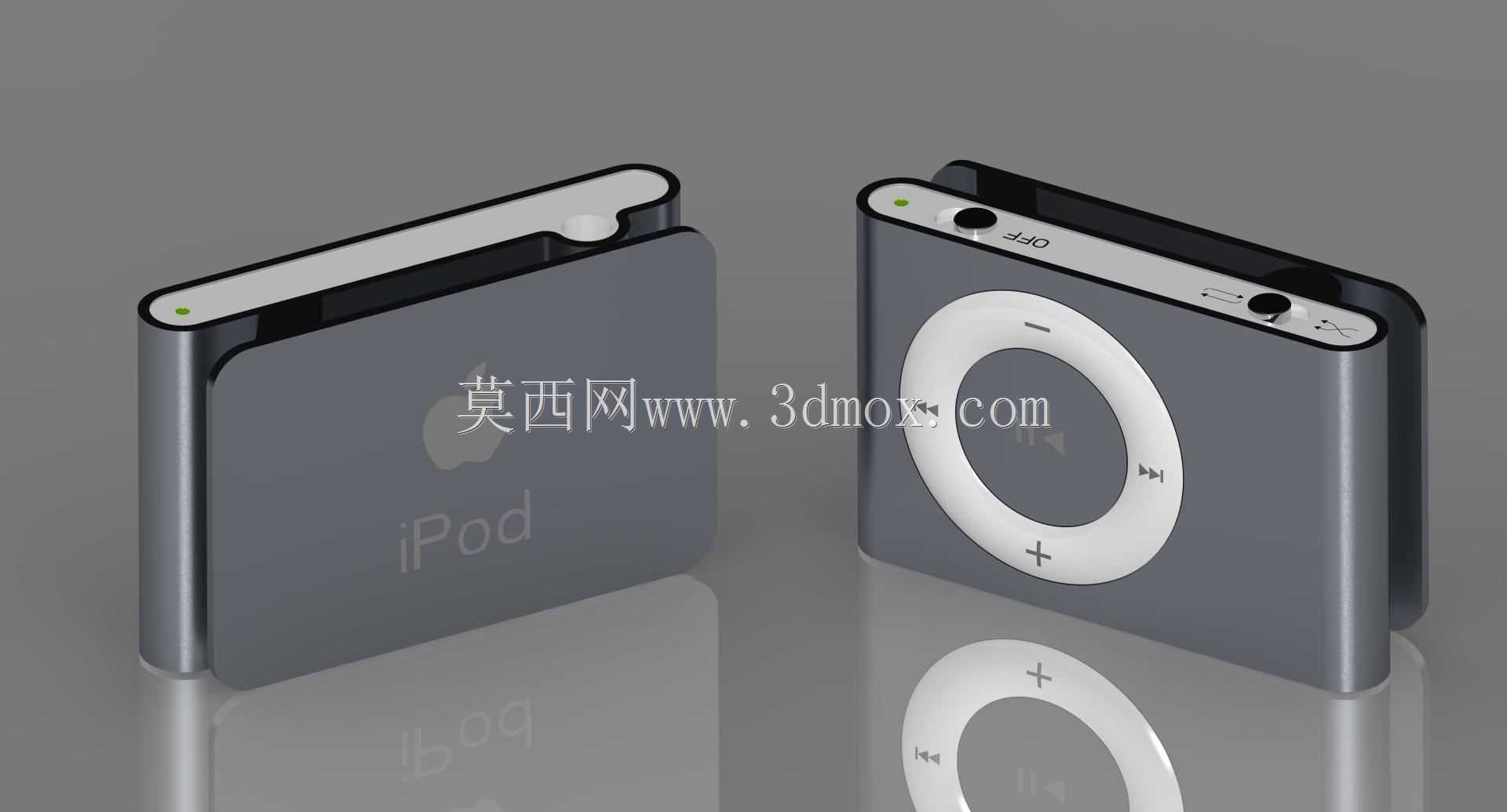

　　这款初代iPodshuffle的三维结构设计，完全贴合便携随身音频设备的实际使用需求展开，在做结构拆分建模的时候，首先要考虑的就是日常随身携带的场景边界——用户大多会把它夹在衣领、口袋边缘、运动臂带上面，所以整机的外轮廓做了全圆角过渡处理，没有任何尖锐的棱角，避免剐蹭衣物或者皮肤，背部的夹片结构做了内嵌式的转轴设计，转轴的阻尼参数经过反复校核，既可以单手完成开合夹取的操作，又能保证在剧烈晃动的运动场景下不会松脱掉落，夹片的夹持厚度覆盖了从薄款速干衣料到厚牛仔面料的常见范围，适配绝大多数日常穿戴的衣物厚度。

　　从功能实现的结构逻辑来看，这款产品没有配置显示屏，所有的操作交互都集中在正面的环形按键区域，建模的时候需要严格对齐按键的按压行程，环形按键的四个方向分别对应音量加减、上下曲切换，中心区域是播放暂停按键，每个按键的触发行程控制在0.3mm到0.5mm之间，按键和外壳之间的配合间隙留0.15mm，既不会出现卡键的问题，也不会因为间隙过大进灰影响内部电路的使用寿命。机身顶部的开关拨杆做了分段式的定位结构，分别对应关机、顺序播放、随机播放三个档位，拨杆的段落感通过内部的弹珠+弹簧结构实现，每个档位的切换阻尼一致，用户盲操作的时候就能清晰感知档位状态，完全不需要视觉确认，这也是针对无屏设备做的针对性交互结构设计。

　　机身侧面的3.5mm耳机接口做了下沉式的安装位设计，接口的同轴度公差控制在0.05mm以内，保证不同品牌的3.5mm耳机插头都能顺畅插拔，不会出现插不到位或者接触不良的问题。内部的腔体结构做了分层设计，最上层是按键PCB板，中间层是锂电池仓，下层是存储和音频解码电路板，各层之间通过定位柱和卡扣固定，不需要额外的螺丝就能完成组装，既压缩了整机的厚度，也提升了生产装配的效率。整机的外壳采用阳极氧化铝材质，建模的时候预留了表面处理的厚度余量，外壳的拼接缝隙控制在0.08mm以内，实现视觉上的一体化效果，同时接缝处做了微小的导流斜面，少量溅水的时候会顺着斜面流走，不会直接渗入机身内部。

　　在尺寸边界的把控上，整机的长宽厚参数完全适配单手握持的操作逻辑，用户单手持握的时候拇指刚好可以覆盖正面的环形按键区域，不需要调整手型就能完成所有的播放操作，整机重量控制在20g以内，长时间夹在衣物上也不会有坠感。做结构校核的时候还要考虑跌落场景的防护，四个边角的内部做了微小的缓冲筋位，当设备从1.2米高度跌落至硬质地面的时候，冲击力会通过筋位传导分散，不会直接作用在内部的电路板和电池上，降低跌落损坏的概率。耳机接口旁边的状态指示灯做了柔光处理的导光结构，光线不会直接刺眼，同时在强光环境下也能清晰看到设备的工作状态，导光柱和外壳的配合做了过盈0.02mm的设计，不会出现漏光的问题。

　　从设计思路的源头来看，这款产品的核心诉求就是极致便携的纯音频播放体验，所以所有的结构设计都围绕“轻量化、无屏化、盲操作友好”这几个核心点展开，没有多余的装饰结构，每一处曲面和结构都服务于实际的使用功能，比如机身侧面的微弧曲面，刚好贴合手指握持的弧度，长时间持握也不会有硌手的感觉；背部夹片的内侧做了细微的防滑纹理，夹在光滑的面料上也不会出现滑动移位的问题。在做三维建模的过程中，所有的配合公差都按照消费类电子产品的量产标准设定，每个卡扣的扣合量、每个筋位的厚度、每个开孔的位置都经过反复的干涉检查，确保拆分后的所有零件都能满足注塑生产和组装的工艺要求，不会出现无法脱模或者组装干涉的问题。
