索尼体感游戏移动控制器结构设计

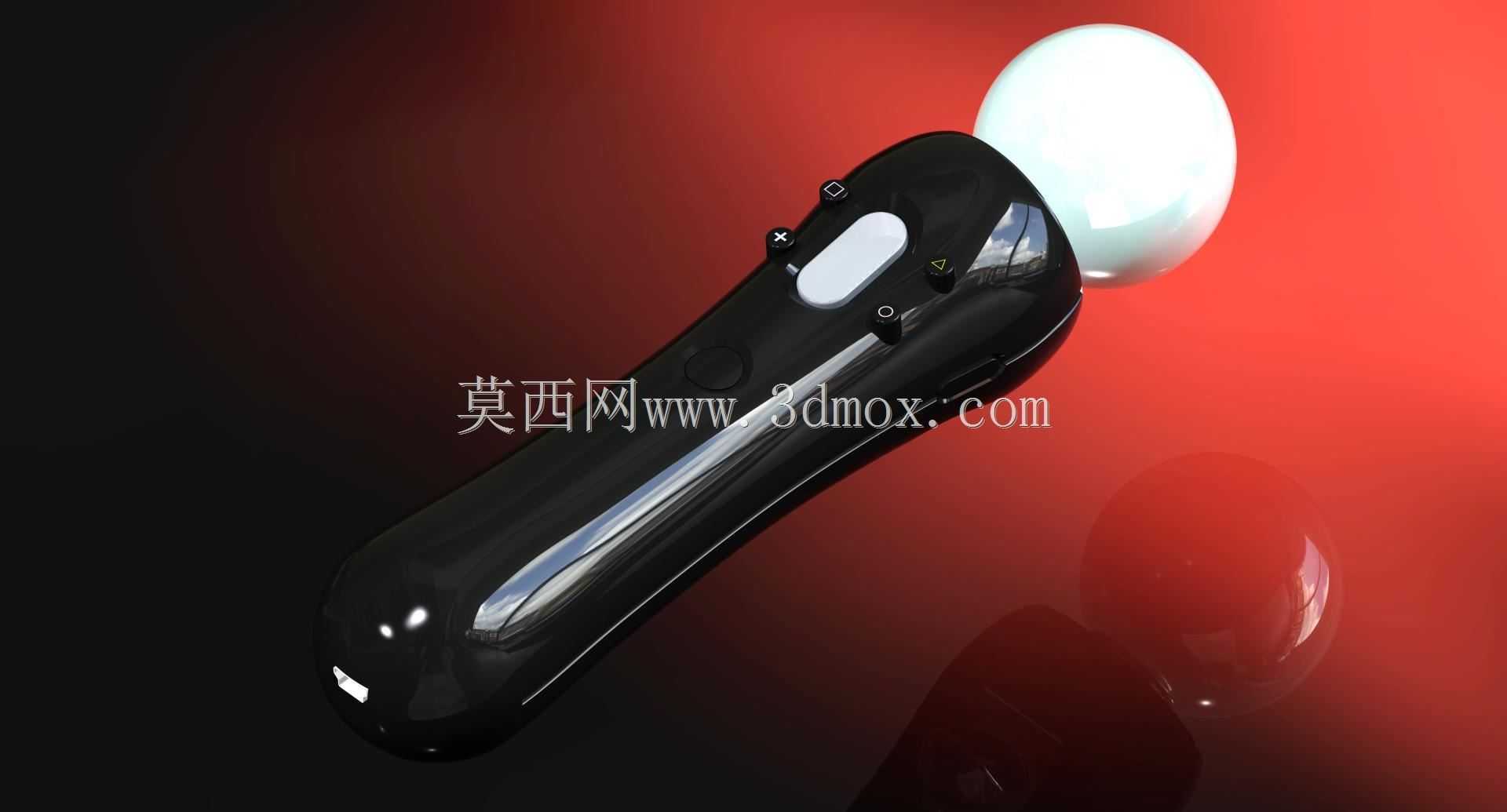

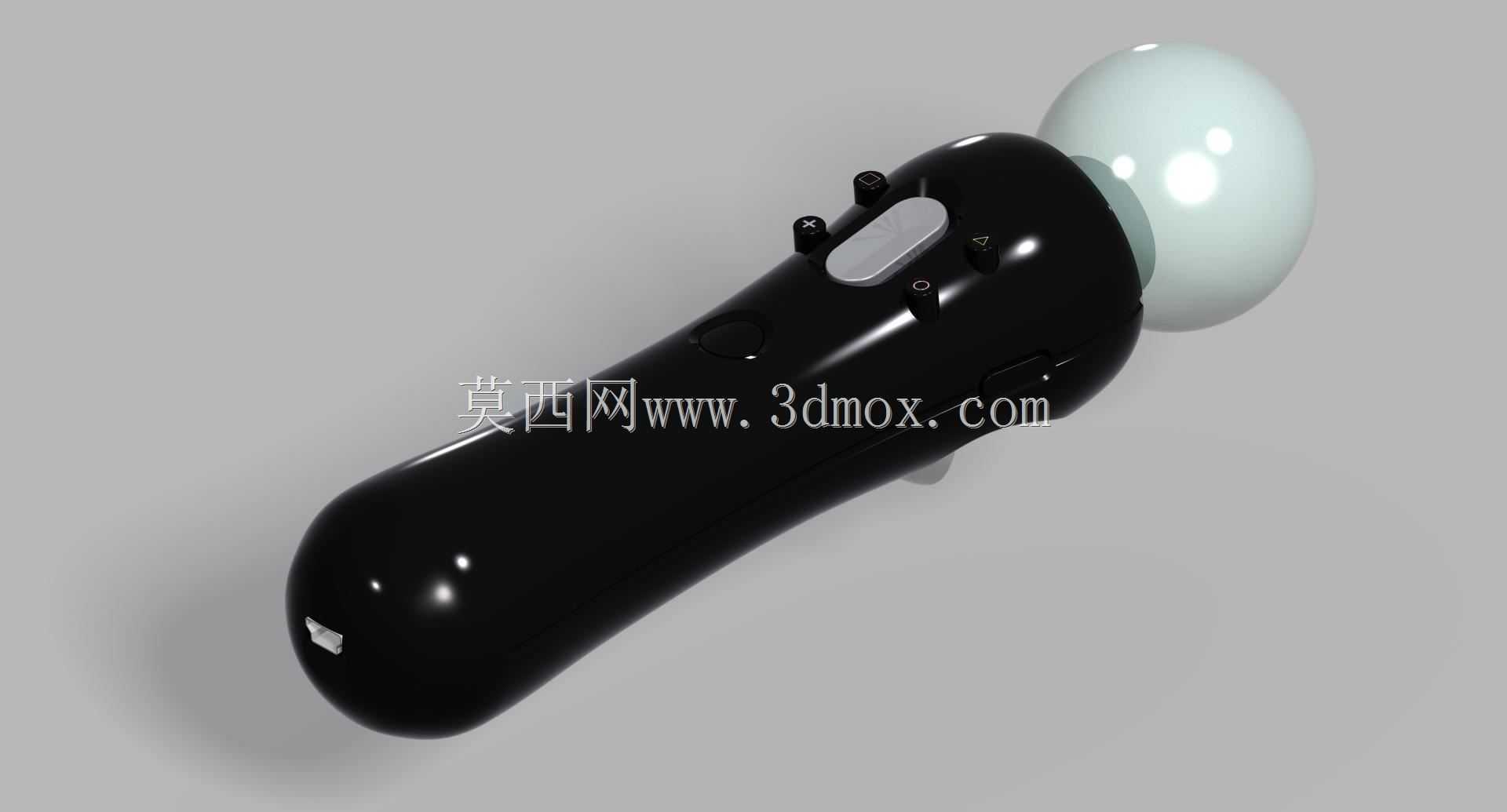

　　这款手持体感控制器的结构设计，核心围绕家用体感游戏场景的实际操控需求展开，日常使用中用户需要单手握持完成挥动手臂、点按按键、空间定位等多维度操作，因此整个壳体的曲面弧度完全贴合成年用户手掌自然握持的形态，从尾端的圆弧收边到中部的握持区收腰，每一处曲面的曲率都经过反复调整，避免长时间握持产生的硌手问题，同时在壳体两侧预留了防滑纹理的安装位，保证用户快速挥动手臂时设备不会滑脱。

　　从功能布局来看，控制器正面的功能按键全部落在拇指自然覆盖的活动范围内，不需要用户调整握持姿势就能完成所有常规按键操作，顶部的球形定位端是空间动作捕捉的核心结构，设计时特意将该部分与主体手柄做了分体式的连接结构，既保证定位球的信号发射角度无遮挡，又能在设备受到意外碰撞时通过连接位的微小形变吸收冲击力，避免内部定位传感器受冲击损坏。内部的腔体布局上，沿着手柄的长轴方向依次排布电池仓、主控电路板、动作感应模块，重心控制在手掌握持的中心区域，用户握持时不会出现头重脚轻或者尾部坠手的问题，长时间挥动手臂操作也不容易产生肌肉疲劳。

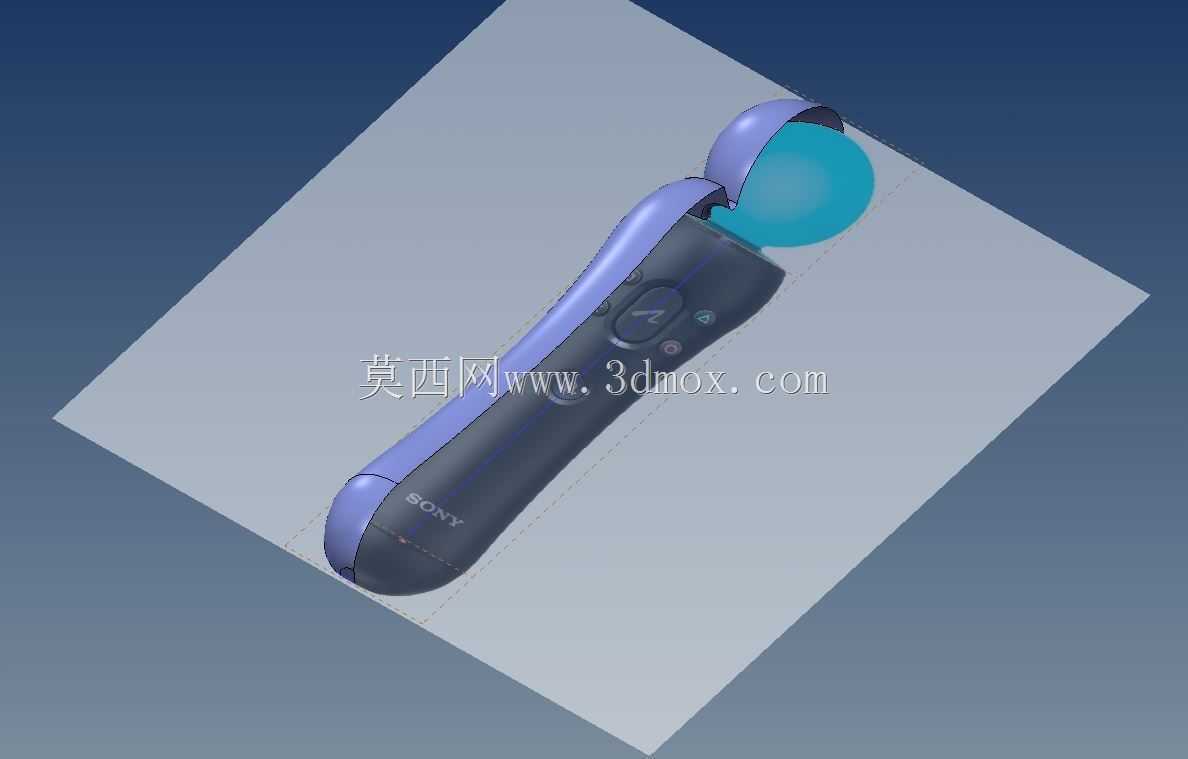

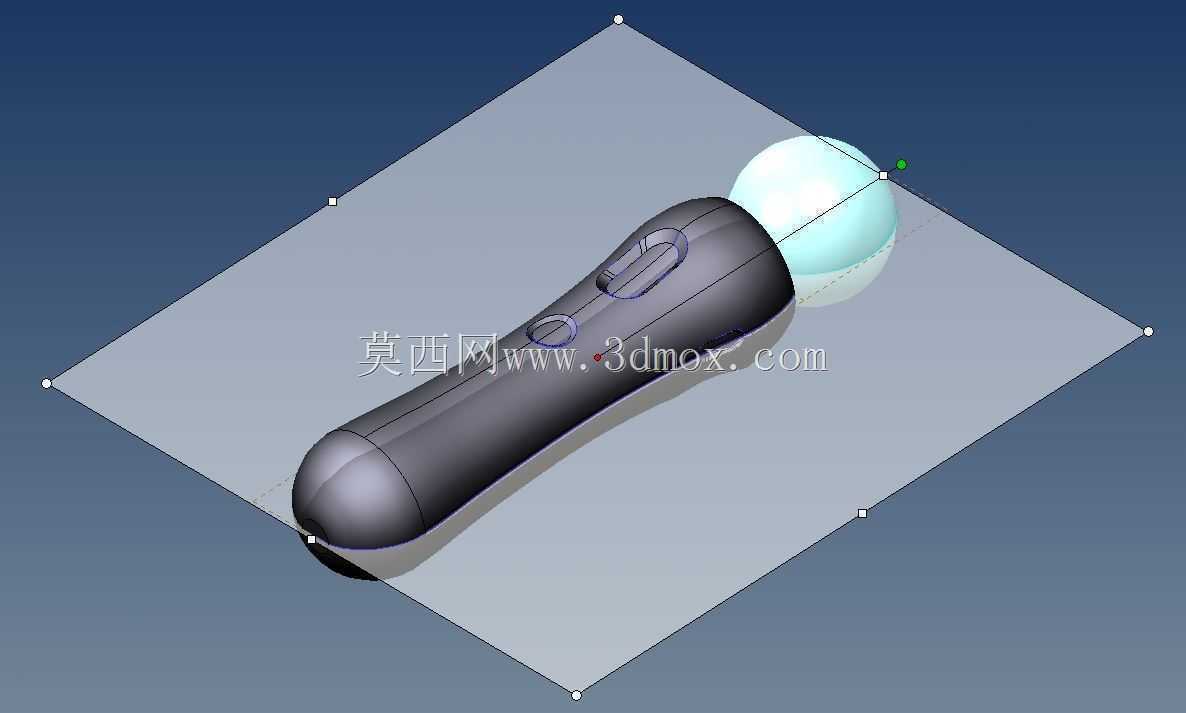

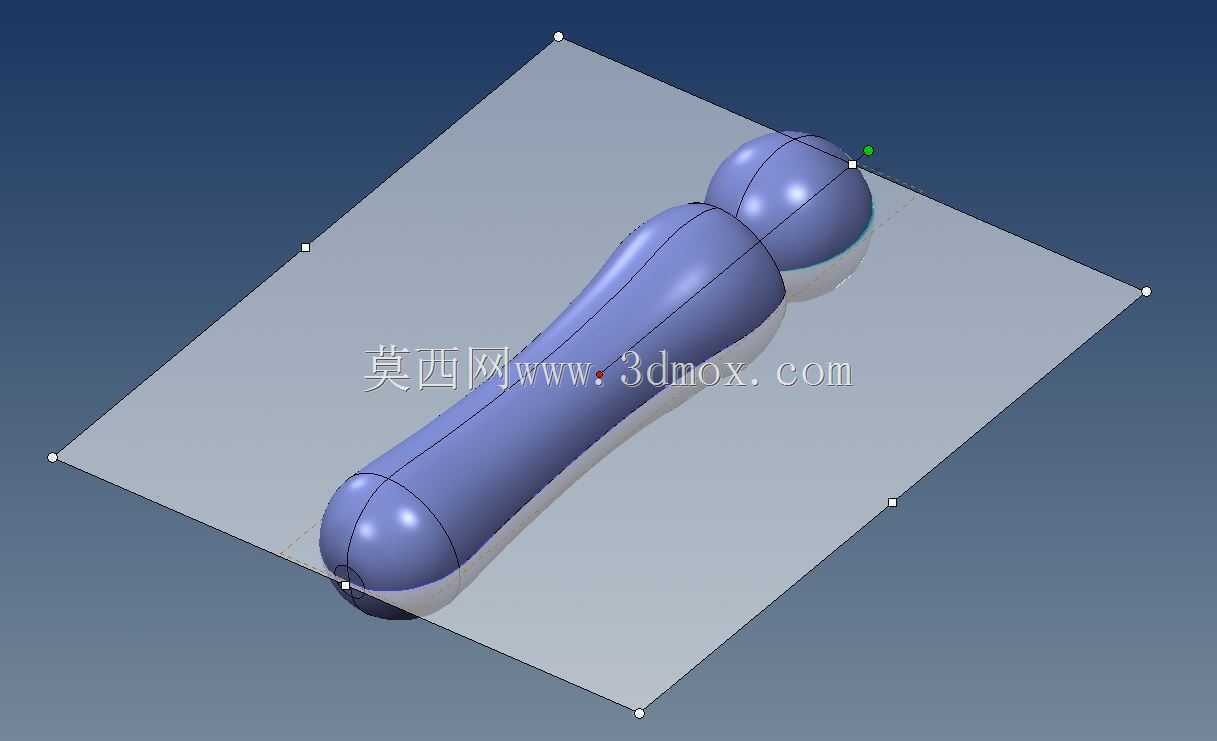

　　设计过程中采用自上而下的关联设计思路，先确定整体的人机握持轮廓边界，再依次拆分上下壳体、按键模组、定位球组件、内部固定筋位的结构，所有相邻零件的配合面都做了关联参数约束，调整外壳曲面时内部的固定柱、卡扣位置会自动同步更新，避免出现零件干涉的问题。安装边界方面，手柄主体的最大外径控制在38mm以内，总长度控制在160mm左右，适配绝大多数成年用户的手掌尺寸，上下壳体采用周圈卡扣加两颗尾部螺丝的固定方式，装配时不需要复杂的工装，沿着卡扣位对齐按压就能完成初步固定，后续拆卸维修也只需要拧下尾部螺丝即可撬开壳体，不会破坏外壳的外观面。

　　考虑到实际使用中用户可能会有出汗的情况，壳体的拼接缝隙全部做了错位挡边设计，避免汗液顺着缝隙流入内部电路板，按键的周圈也预留了0.15mm的配合间隙，既保证按键按压的行程手感顺畅，又不会出现缝隙过大进灰的问题。顶部定位球采用半透的柔光材质，内部的红外发射信号可以均匀穿透球体，不会出现信号遮挡导致的定位漂移问题，定位球与主体的连接位做了圆角过渡，没有尖锐的棱角，即使挥动手臂时碰到周边物体也不会造成磕碰损伤。尾部的挂绳孔位做了贯穿式的加强筋结构，挂绳的拉力直接传递到整个壳体的主框架上，即使用力拉扯挂绳也不会出现孔位开裂的问题。
