27毫米两用开口梅花扳手结构设计

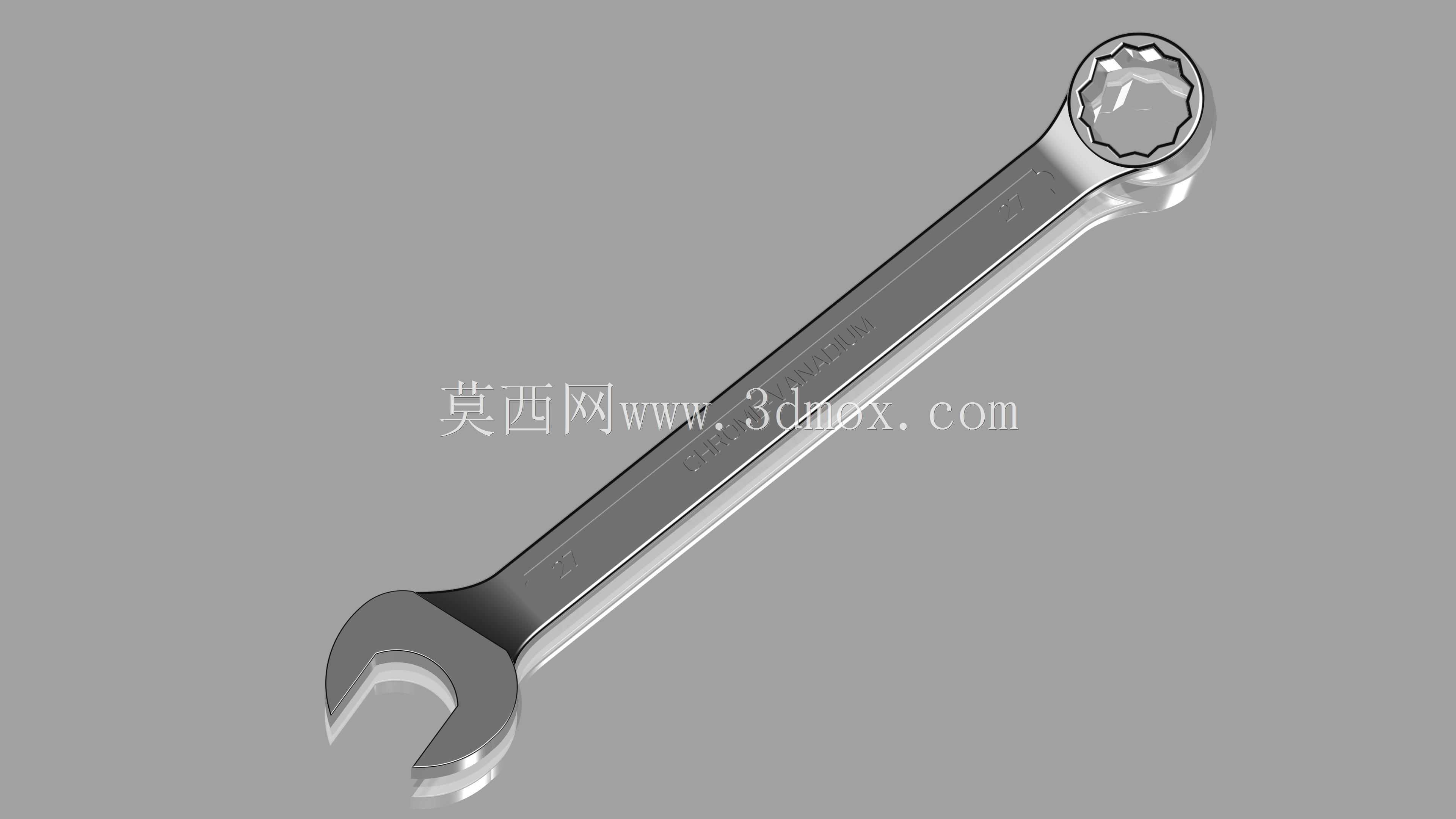

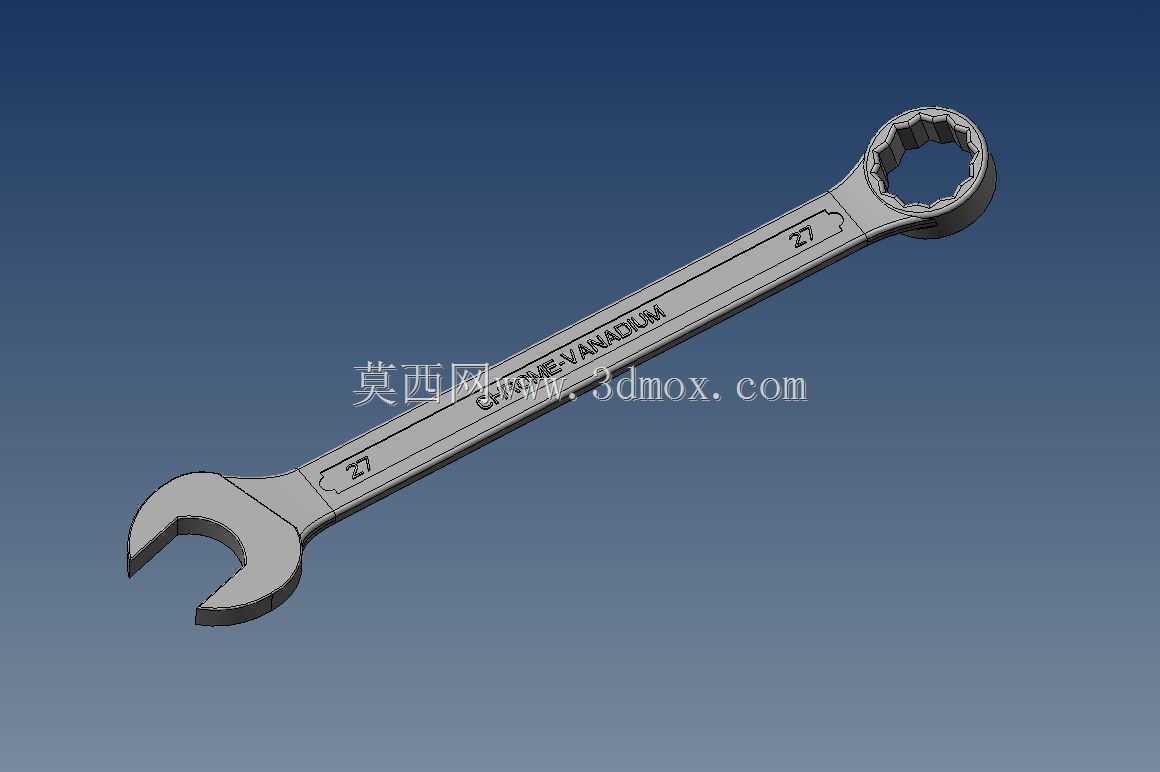

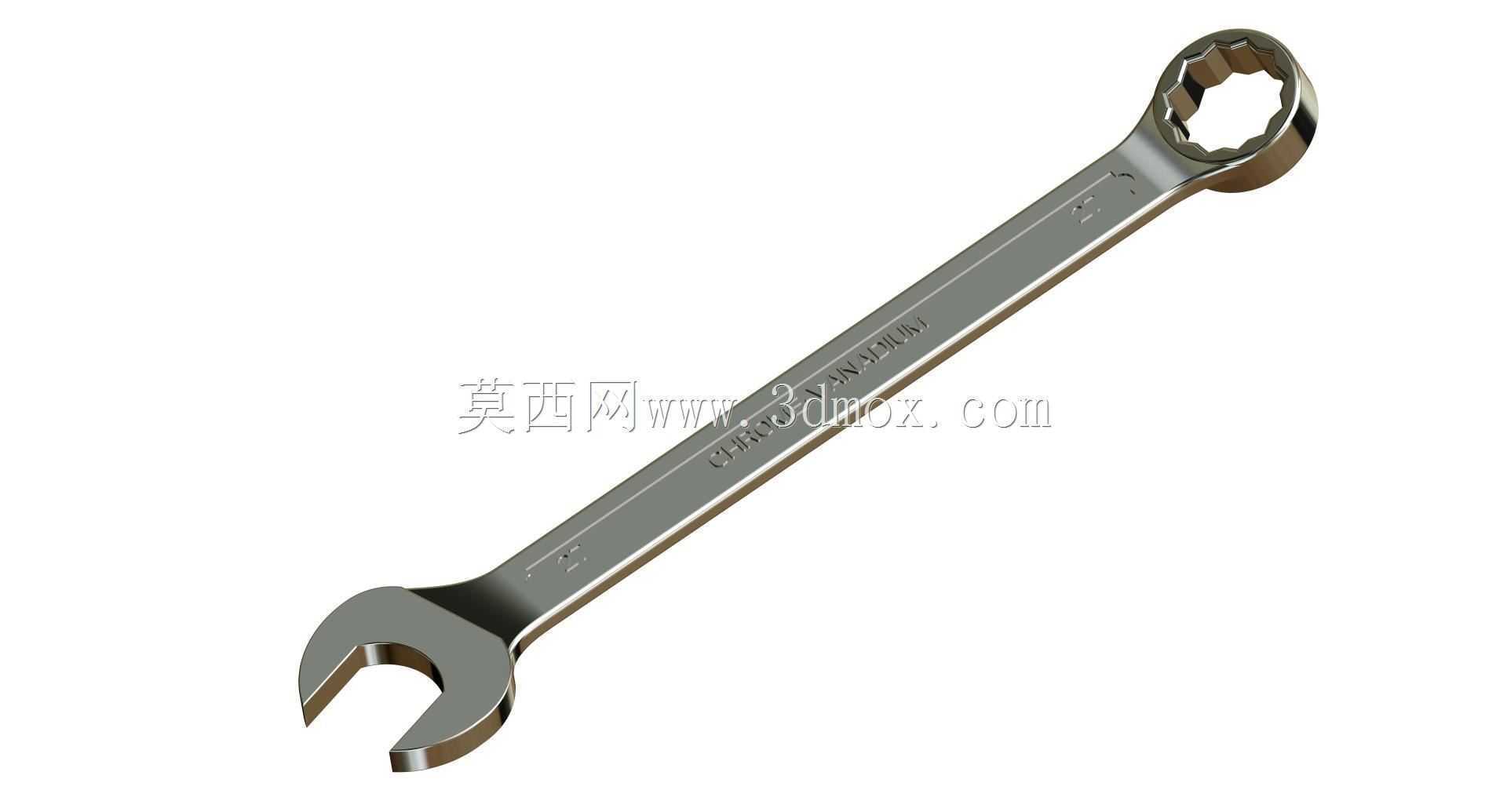

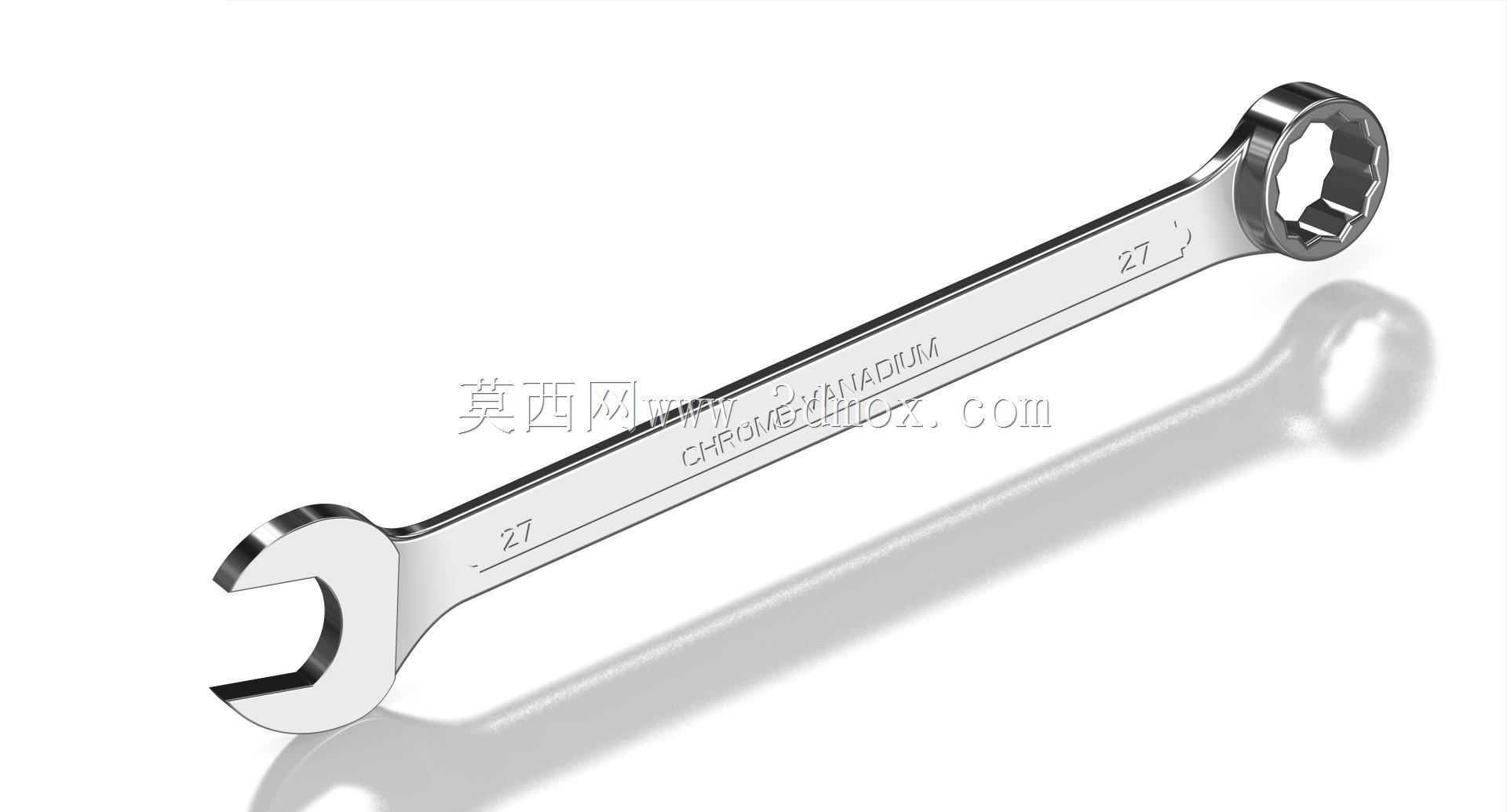

　　在设备装配、产线运维、机械维修、五金加工等各类工业场景里，手动紧固工具是一线作业人员随身配备的基础工装，其中两用扳手因为整合了两种作业端的功能，不需要频繁更换工具就能适配不同工位的操作需求，是应用覆盖度极高的通用五金件。这款27毫米规格的两用扳手，一端为开口式叉形结构，另一端为梅花式环形结构，整体采用一体化锻造成型的结构逻辑，从根源上避免了拼接式结构存在的连接强度不足、受力断裂的风险。

　　从实际作业的适配场景来看，27毫米的对边尺寸主要适配M16规格的外六角螺栓、螺母，这类紧固件广泛应用在重型设备机架连接、工程机械部件固定、管道法兰装配、汽车底盘检修、输变电塔架维护等场景，不同作业场景下对扳手的受力要求、操作空间限制存在明显差异，这也是两用结构设计的核心出发点。开口端的设计偏向快速作业场景，当紧固件处于长螺杆外露、周边操作空间充足的位置时，开口端可以直接从侧面卡入紧固件的两个对边，不需要从螺杆端部套入，能够大幅缩短频繁对位的时间，适合预紧、快速拆卸这类对扭矩精度要求不高的作业环节。开口端的两个夹持面做了微角度内倾处理，卡入紧固件后能形成微小的自锁角度，避免施力过程中扳手滑脱造成的紧固件棱角磨损、作业人员磕碰风险。

　　梅花端采用十二角内孔结构，相比六角内孔能够提供更多的啮合点位，当紧固件周边存在遮挡、扳手每次转动角度受限时，十二角结构只需要30度的转动空间就能完成一次换位，在狭窄的设备缝隙、机架内部作业时优势非常明显。同时梅花端是环形全包覆结构，施力时受力均匀分布在紧固件的六个棱角上，不会像开口端那样仅对两个对边施力，能够承受更大的紧固扭矩，适合终紧、锈蚀紧固件拆卸这类大受力作业场景，也能减少对紧固件棱角的磨损，避免因为棱角打滑无法拆卸的问题。

　　整体杆身的设计采用了变截面的受力优化逻辑，靠近作业端的位置杆身宽度更大，向手柄末端逐渐收窄，这种结构既能够保证作业端的抗扭强度，避免大扭矩下杆身弯折、断裂，也能控制整体重量，降低长时间手持作业的疲劳感。杆身的截面采用工字型受力结构，相比等厚度的平板结构，在相同材料用量下抗扭抗弯强度提升40%以上，符合手动工具轻量化与高强度兼顾的设计趋势。手柄末端做了圆弧过渡处理，没有尖锐棱角，长时间握持施力时不会硌伤手掌，表面的哑光处理既能够提升握持摩擦力，也能避免反光对作业视线的干扰。

　　从安装边界与尺寸适配的角度来说，这款扳手的整体长度经过扭矩匹配计算，27毫米规格对应的螺栓推荐紧固扭矩在200N·m左右，杆身长度设计刚好匹配成年人手臂施力的力矩范围，既不会因为长度过短导致施力不足无法达到紧固扭矩，也不会因为长度过长造成扭矩过载拧断螺栓、损坏紧固件。开口端的开口深度经过尺寸校核，能够完全覆盖标准六角螺母的厚度，卡入后不会出现悬空夹持的情况；梅花端的内孔深度适配标准外六角螺栓的头部高度，套入后能够完全啮合所有受力面，不会出现偏载受力的问题。在狭窄空间作业时，杆身的宽度、厚度尺寸经过优化，只要紧固件周边留有大于杆身截面的操作间隙，就能完成紧固或拆卸作业，不需要额外加工避让空间。

　　在实际建模过程中，需要重点关注两个作业端的尺寸公差控制，开口端的对边尺寸需要控制在负公差范围内，保证卡入标准紧固件时不会出现间隙过大打滑的问题；梅花端的十二角轮廓需要和标准外六角紧固件的啮合轨迹完全匹配，每个受力面的倒角、过渡圆弧都要符合手动工具的相关标准，避免应力集中造成的端部开裂。杆身和两个作业端的过渡位置要做平滑的圆弧过渡，不能出现直角台阶，否则大扭矩施力时会在台阶位置产生应力集中，长期使用后容易出现断裂风险。表面处理的结构层也要在建模时预留相应的厚度空间，保证处理后的最终尺寸符合公差要求，不会因为镀层、氧化层的厚度影响和紧固件的配合精度。

　　这类两用扳手的结构设计看似简单，实则每个尺寸、每个弧度都经过了大量实际作业场景的验证，从作业效率、受力强度、操作安全性、握持舒适度多个维度做了平衡，既能够满足日常维修装配的通用需求，也能在重型设备维护的大受力场景下保持稳定的性能，是手动紧固工具里兼顾实用性与通用性的典型结构。
