两端带挂钩式拉伸圆柱螺旋弹簧

　　这类两端带钩的拉伸弹簧，是机械结构里最常用的弹性蓄能元件之一，日常在各类需要提供复位拉力、张紧力、载荷缓冲的场景里都能见到它的身影。不同于压缩弹簧依靠端面承压提供弹力，拉伸弹簧的初始状态为圈与圈紧密并紧，零载荷时各有效圈之间无间隙，受拉时才会产生反向回弹力，两端的挂钩结构就是为了直接挂接在安装位的固定销、挂耳上，省去了额外的弹簧座加工工序，在小空间安装场景里适配性极强。

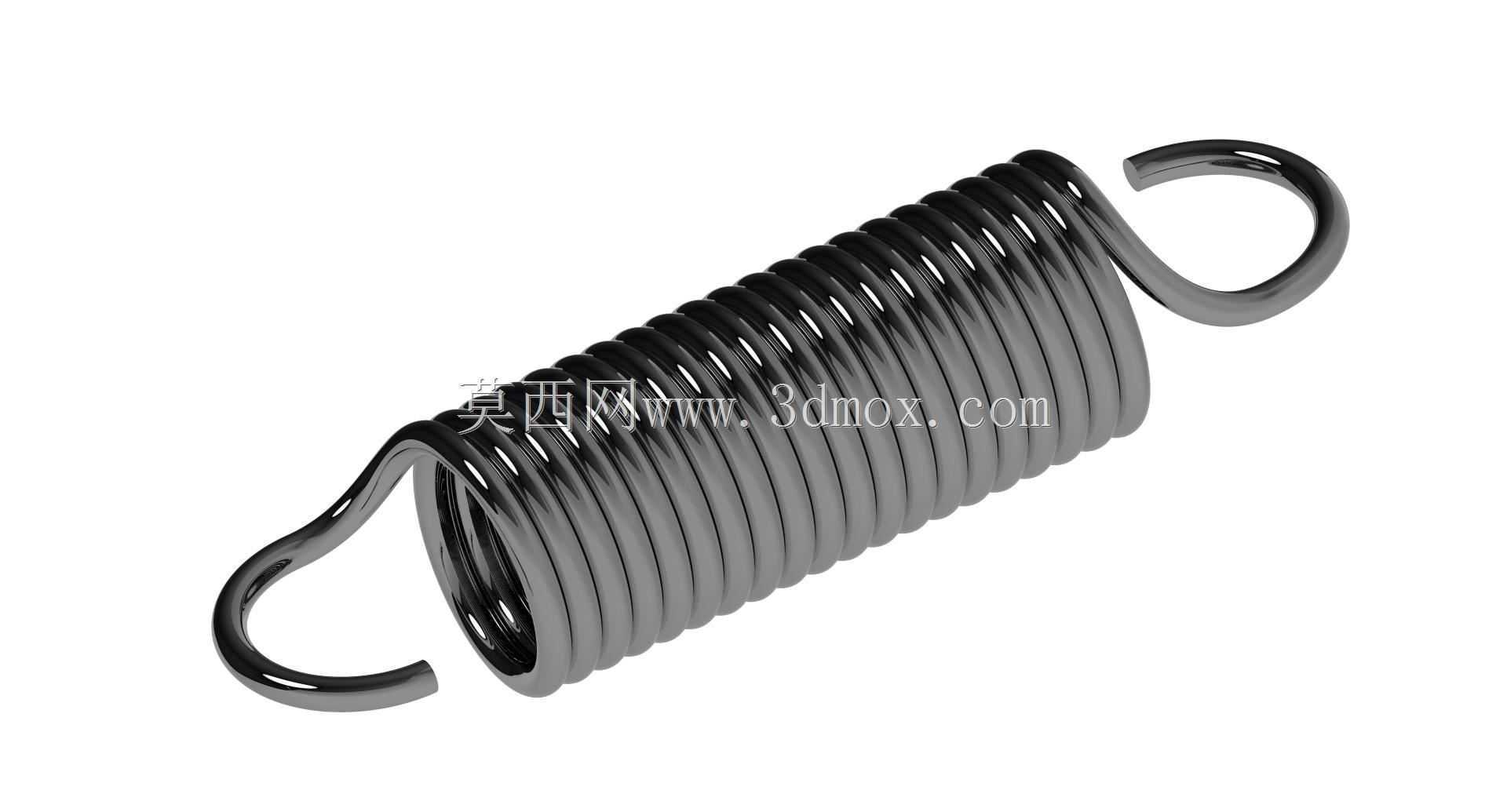

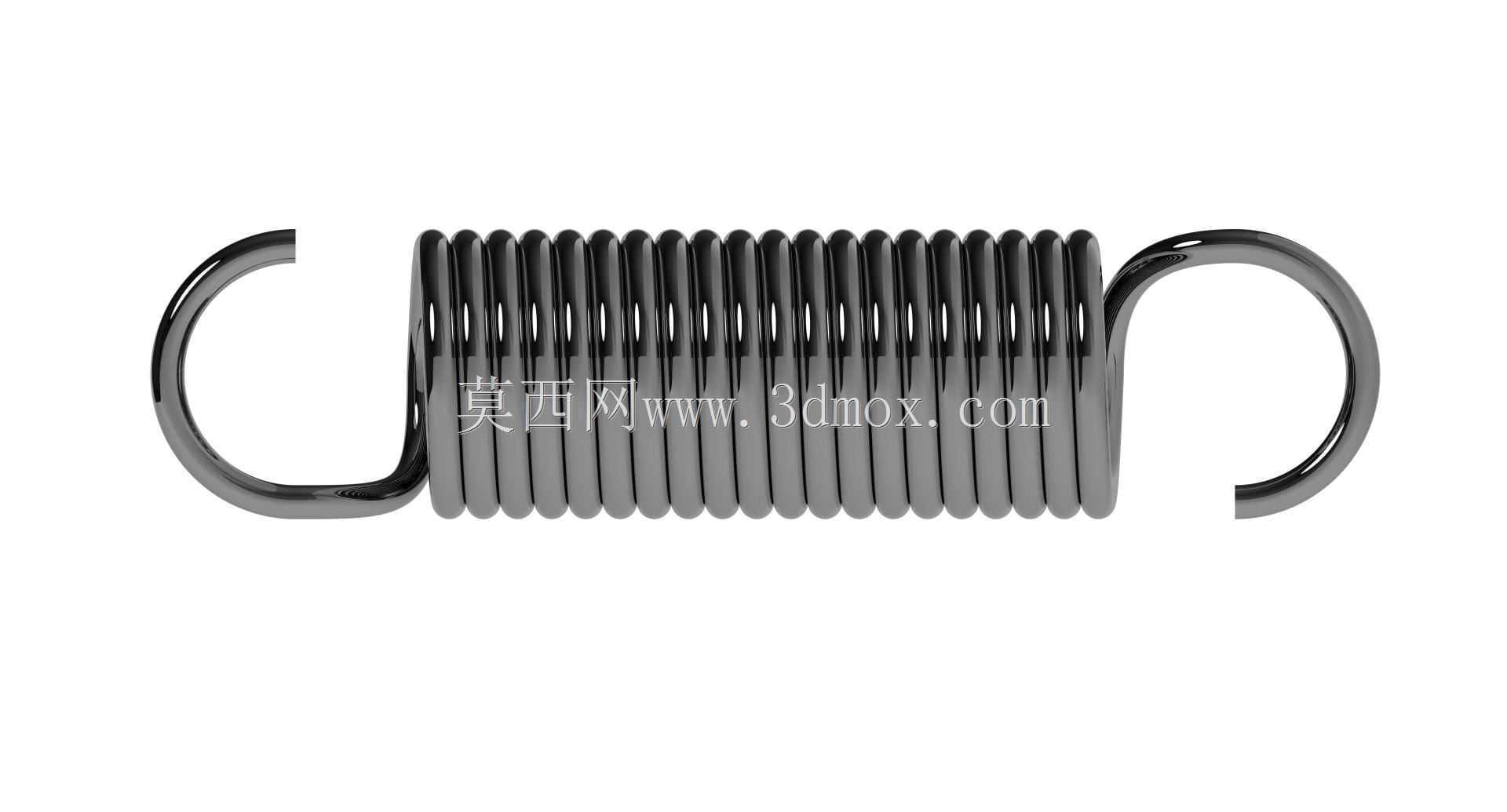

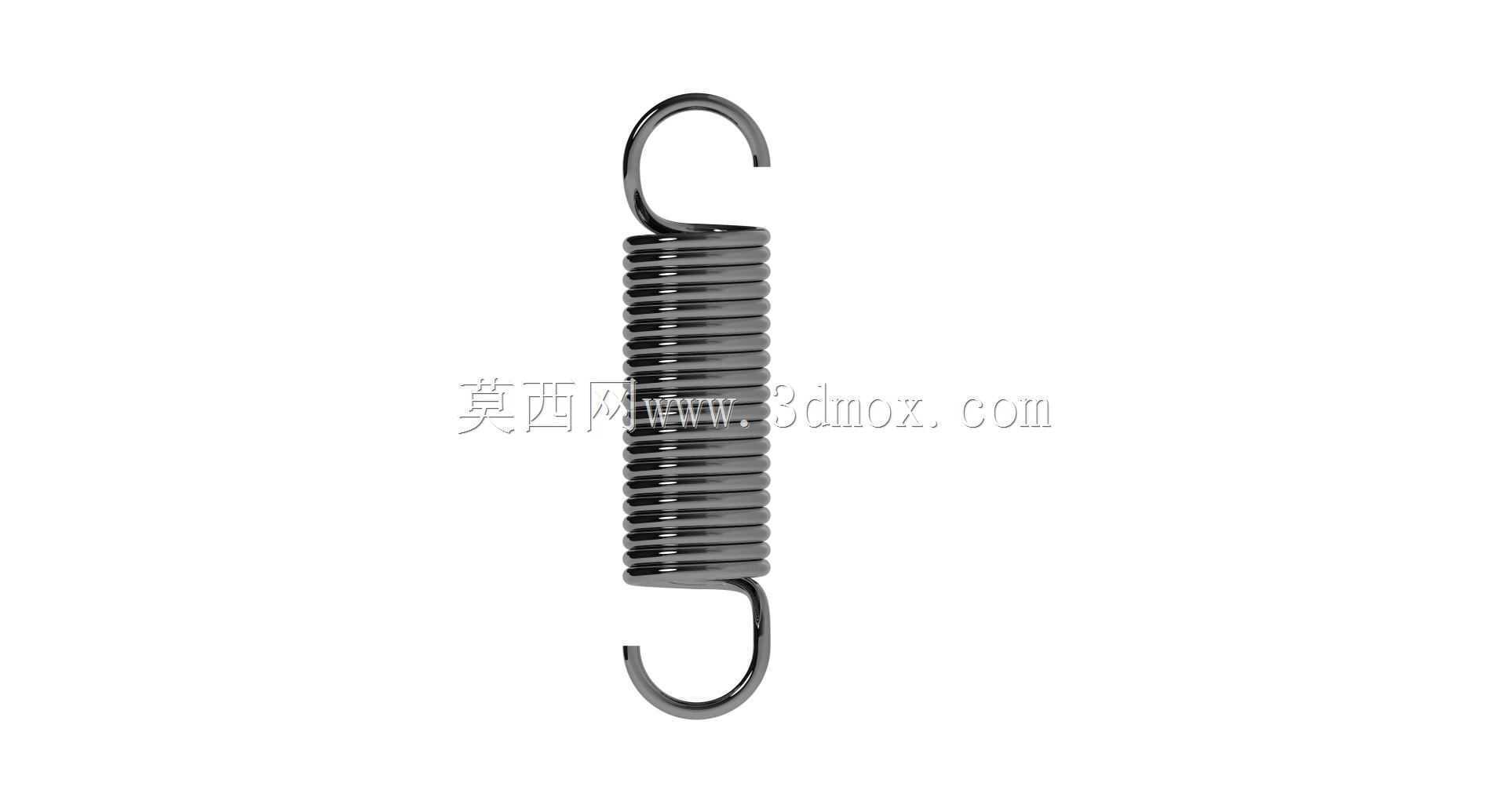

　　从实际选型和安装的角度看，这类弹簧的挂钩形式直接决定了安装边界，图中这款采用的是半圆钩环结构，钩环由弹簧末端簧丝直接弯曲成型，钩环的中心平面与弹簧轴线平行，安装时挂接的销轴直径不能超过簧丝直径的1.2倍，否则会造成挂钩处应力集中超出许用值，长期往复拉伸工况下容易出现挂钩断裂的失效问题。设计这类弹簧的时候，首先要确认的是工作行程对应的拉力值，有效圈数直接决定了弹簧刚度，相同簧丝直径和中径的前提下，有效圈数越多刚度越小，相同拉伸长度下提供的回弹力就越小，反之则刚度越大，需要根据实际安装空间的长度限制，匹配有效圈数来满足拉力要求。

　　在实际设备应用里，这类带钩拉伸弹簧的使用场景非常广泛，比如自动化设备里的复位机构，气缸到位后的缓冲拉拽，农机设备里的张紧机构，健身器材里的阻力提供部件，甚至日常的门窗回弹结构、五金锁具的复位结构里，都能见到这类结构的弹簧。设计建模的时候要注意，两端挂钩的弯曲半径不能过小，通常弯曲内R要大于等于簧丝直径，避免冷弯过程中簧丝出现微裂纹，造成后续使用的断裂隐患；同时挂钩的开口方向要根据实际安装挂点的位置调整，避免安装时出现弹簧扭曲受力，扭曲状态下工作的拉伸弹簧不仅会损失有效弹力，还会在簧丝表面产生附加扭转应力，大幅缩短弹簧的使用寿命。

　　从尺寸边界来看，这类弹簧的安装预留长度需要包含自由长度、工作拉伸长度以及挂钩的挂接余量，自由状态下弹簧的总长度是两端挂钩内侧的距离，安装时初始预拉长度通常取弹簧最大拉伸长度的10%-15%，避免设备运行过程中出现弹簧松脱、晃动的问题。簧丝直径的选择要结合工作载荷的动静态特性，如果是长期高频往复拉伸的工况，要选择淬透性更好的弹簧钢材料，同时在建模时要预留好强压处理的尺寸余量，强压处理后的弹簧自由长度会有一定比例的缩短，提前在三维模型里调整好尺寸参数，才能避免加工装配时出现长度不匹配的问题。另外要注意，弹簧两端的挂钩与有效圈的过渡位置是应力最高的区域，建模时不要做尖锐的直角过渡，要保留平滑的圆弧过渡，减少应力集中系数，这也是很多新手设计弹簧时容易忽略的细节，往往会造成弹簧在远低于额定载荷的状态下就出现断裂失效。
