标准直柄麻花钻三维结构设计

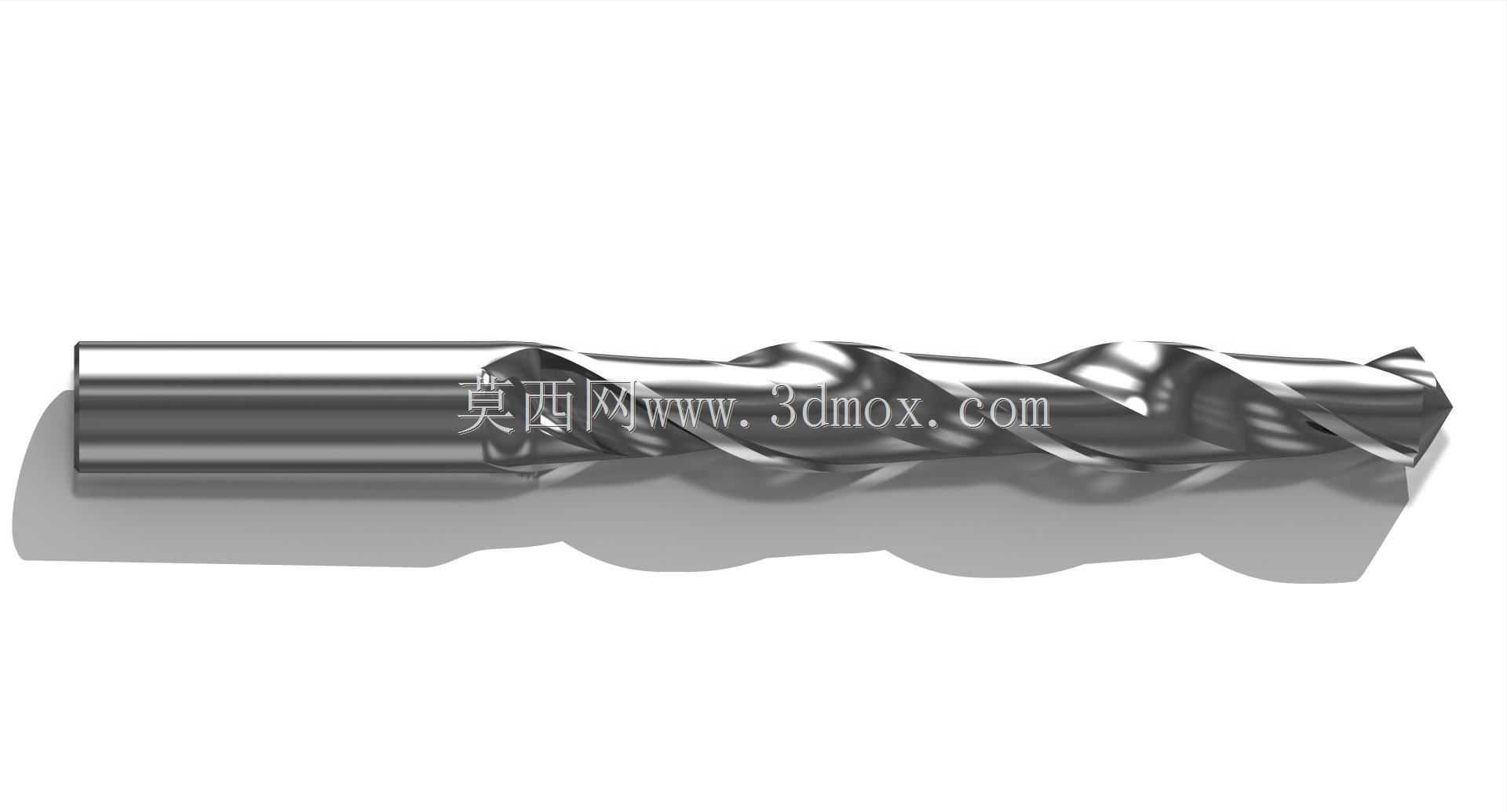

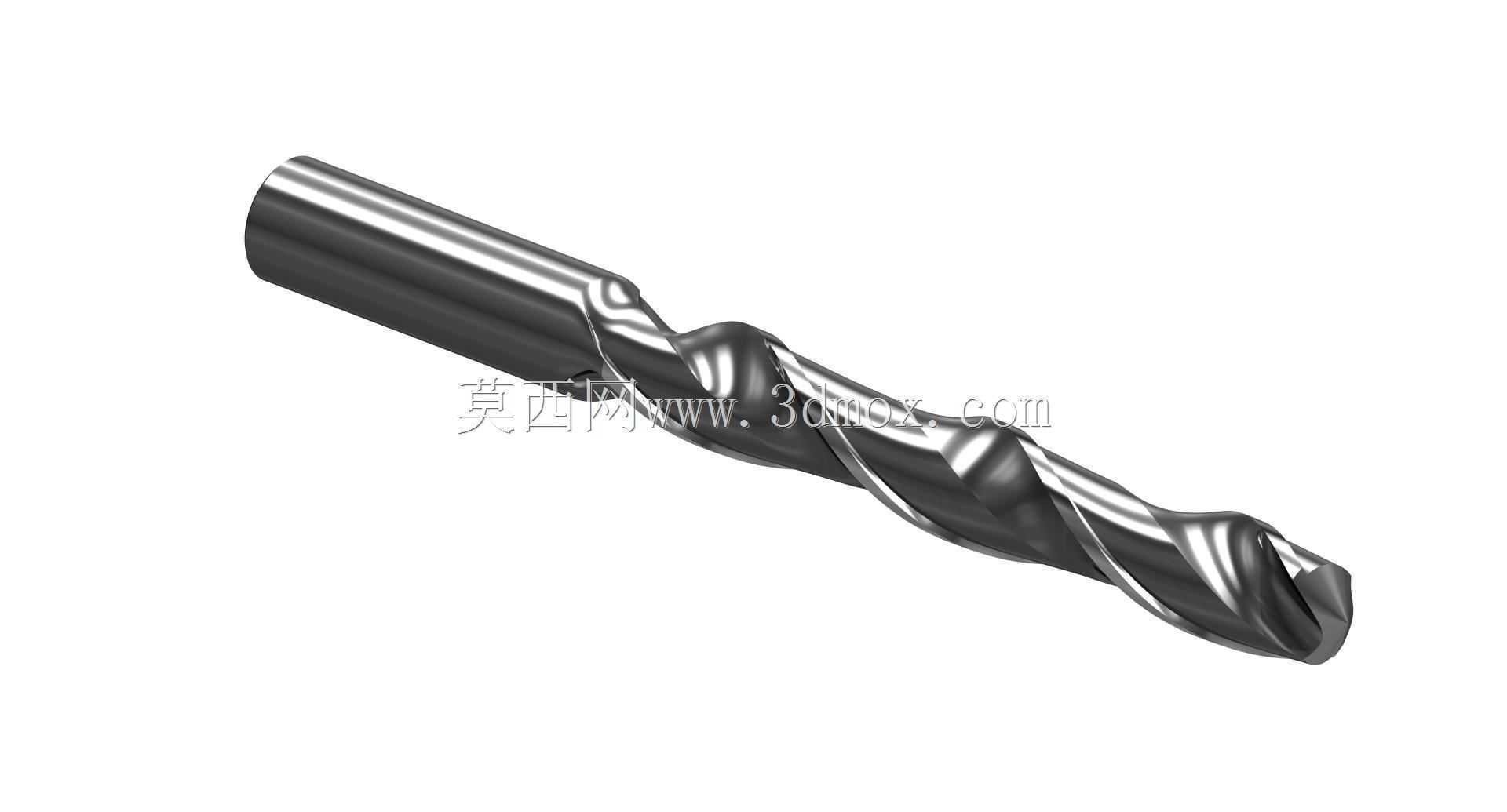

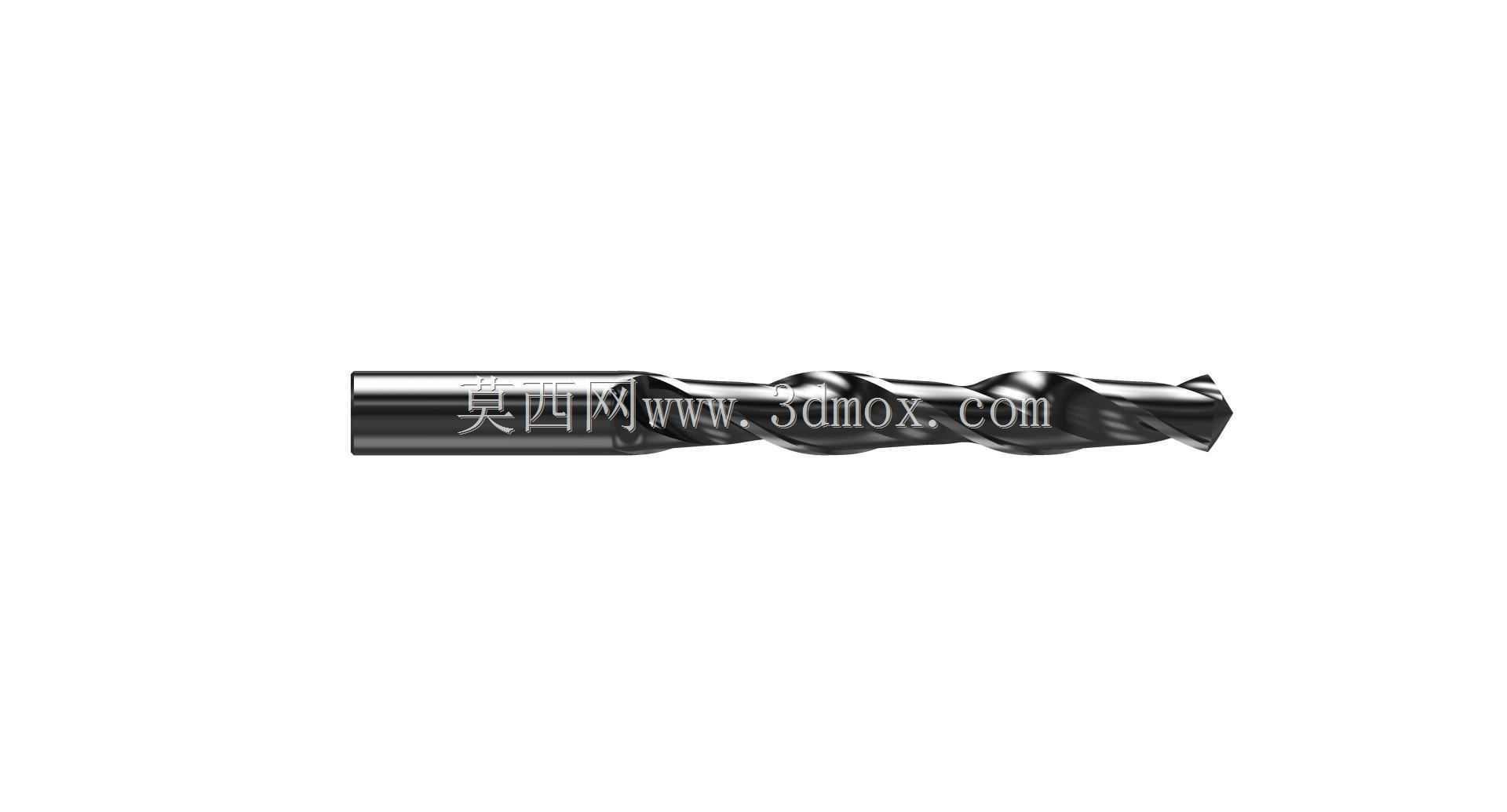

　　在金属切削加工、木制品开孔、复合材料制孔等各类工业加工场景中，孔加工占机加工总工序的三成以上，而直柄麻花钻是孔加工环节应用最广泛的通用切削刀具，从普通台式钻床、立式钻床的手工进给加工，到加工中心、数控车床的自动进给切削，再到装修现场的手持电钻作业，都能见到这类刀具的身影。这款直柄麻花钻的结构设计完全贴合实际加工的受力与排屑需求，整体分为夹持直柄、螺旋排屑槽、切削端三个核心功能段，没有多余的结构冗余。夹持段采用等直径圆柱直柄设计，适配市面上绝大多数通用钻夹头的装夹范围，装夹时直柄的圆柱面可与钻夹头的三爪内孔形成足够的抱紧摩擦力，传递钻削过程中需要的扭矩，直柄的长度设计兼顾了装夹稳定性与刀具悬伸控制，避免悬伸过长导致钻削时刀具振颤，

　　也不会因为直柄过短导致装夹行程不足无法可靠夹紧。螺旋排屑槽的螺旋角经过实际切削验证，针对常见的碳钢、铝合金、工程塑料等加工材料匹配了合理的槽型升角，既保证切屑能够顺着螺旋槽顺畅排出孔外，避免切屑堵塞在孔内刮伤已加工孔壁，也兼顾了钻芯的结构强度，不会因为槽深过大导致钻芯刚性不足，在进给量稍大时出现刀具折断的问题。切削端的设计是整个钻头的核心，两条主切削刃对称分布，横刃经过标准修磨处理，减小钻削切入时的轴向抗力，避免钻孔初期出现钻头滑移导致孔位偏移的问题，刃带部分采用等宽设计，在钻削过程中起到导向修光孔壁的作用，保证加工出的孔圆柱度符合通用加工的公差要求，同时减少刃带与孔壁的摩擦面积，降低钻削过程中的发热与刀具磨损。从安装边界来看，

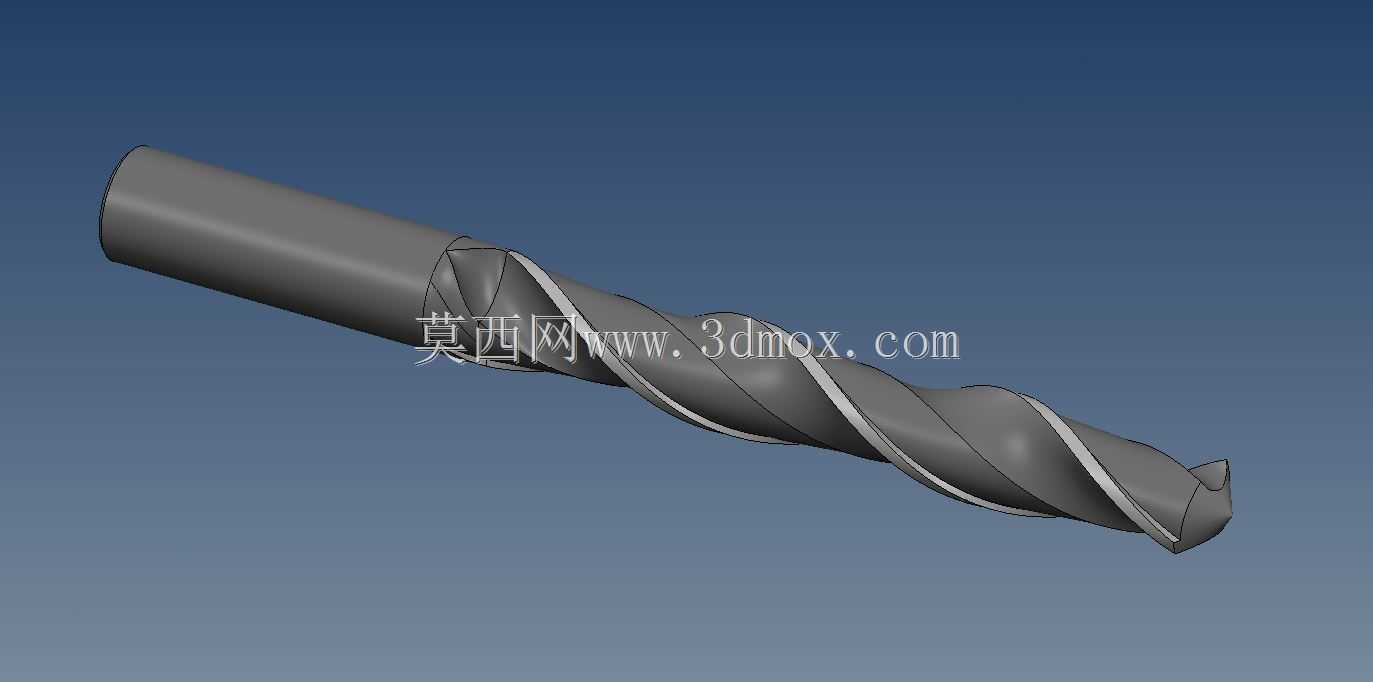

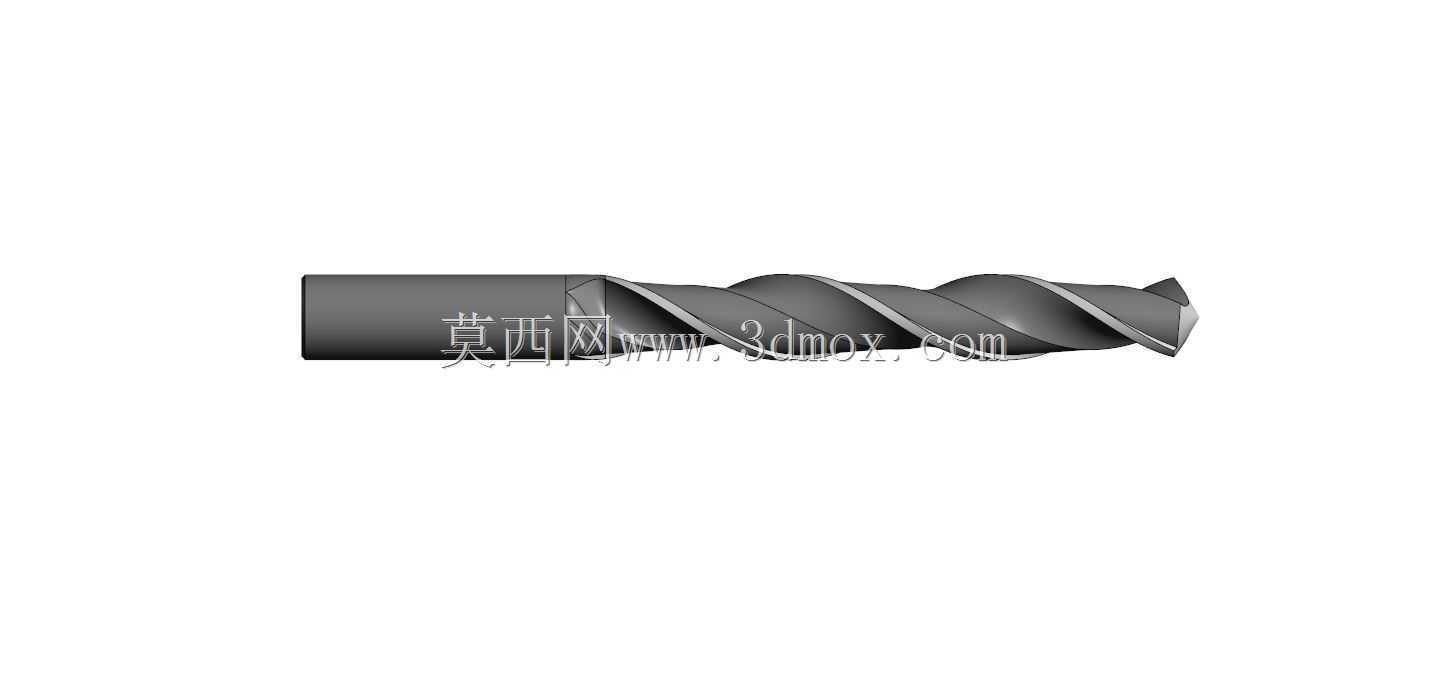

　　这款直柄钻头的装夹不需要专用的过渡套，只要钻夹头的夹持范围覆盖直柄直径即可直接装夹使用，不需要额外调整刀具的安装角度，钻尖的顶角采用通用加工常用的118度标准角度，适配绝大多数常规材料的钻削需求，不需要针对普通工况重新修磨顶角即可直接投入使用。在实际设备选型配套中，这类钻头属于通用消耗类刀具，不管是批量生产的机加工生产线，还是维修车间的零星加工作业，都需要储备这类标准刀具，三维模型的结构完全还原了真实刀具的各部分尺寸比例，包括排屑槽的导程、钻芯的锥度增量、刃带的宽度、切削刃的后角角度等细节都做了准确还原，结构设计人员在做夹具避让设计、加工工艺排布、刀具路径模拟的时候，可以直接调用这个模型进行干涉检查，不需要再重新测绘刀具尺寸，

　　能有效减少工艺设计阶段的重复工作量。在自动化加工单元的刀具库配置模拟中，也可以通过这个模型核对刀具的长度、直径参数，确认刀具在刀库中的摆放空间、换刀机械手的抓取行程是否匹配，避免实际换刀时出现碰撞干涉。针对不同加工场景的适配性，这款钻头的结构也预留了合理的调整空间，比如针对深孔加工场景，可以在现有槽型基础上调整螺旋角加大排屑空间，针对高硬度材料加工，可以调整钻芯厚度提升刀具刚性，模型的参数化结构可以快速调整对应尺寸，适配不同的加工需求，不需要从零开始重构模型。
