KHD柴油动力发动机总成结构设计

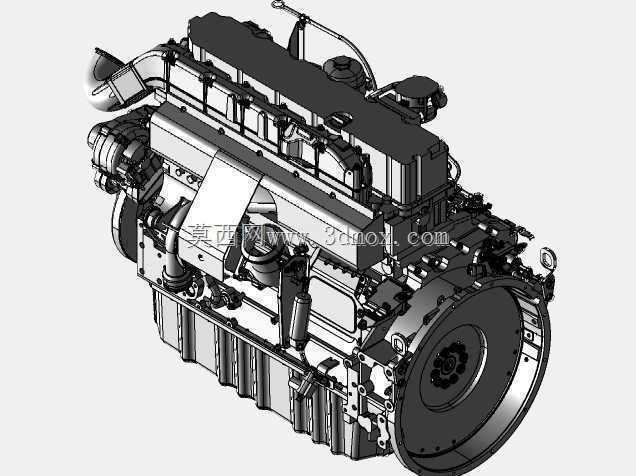

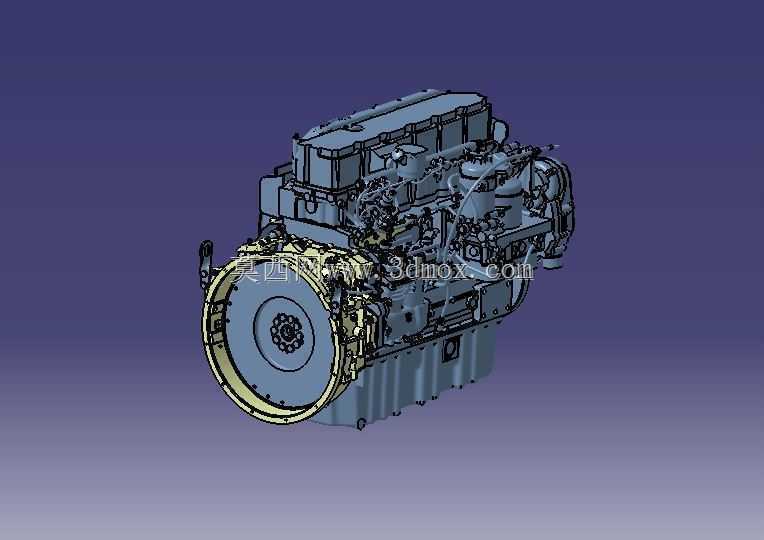

　　在商用车、非道路工程装备、固定式动力机组的配套场景中，柴油发动机始终是核心动力输出单元，本次呈现的直列六缸柴油动力总成结构，覆盖了从前端轮系、缸体缸盖总成、燃油喷射系统、进排气组件到后端飞轮壳连接端的完整结构，可直接用于动力总成匹配校核、整车布置干涉检查、附属部件安装位设计参考。从实际工程应用角度看，这类大排量柴油动力单元主要适配总质量12-25吨级的中重型载货车、160-260马力段的轮式装载机、平地机等工程设备，也可作为备用发电机组、小型船舶的主动力源，其输出扭矩储备系数高，全工况燃油经济性表现稳定，能满足高负荷连续作业的动力需求。

　　设计层面，该总成采用整体式灰铸铁缸体结构，主轴承盖采用横向螺栓配合纵向定位销的固定方式，可承受缸内最高160bar的燃烧爆发压力，缸套采用湿式可更换结构，后期维护时无需镗缸即可直接更换缸套组件，大幅降低大修成本。缸盖为每缸一盖的分体式设计，每缸配置四气门结构，进气道采用螺旋气道配合切向气道的组合设计，兼顾进气涡流强度与充气效率，喷油器垂直布置在气缸中心位置，可保证燃油雾化后在燃烧室内均匀分布，降低颗粒物排放。前端轮系采用多楔带传动，集成了水泵、发电机、空调压缩机、液压转向泵的驱动轮系，配置自动张紧轮结构，可在皮带长期使用出现伸长量时自动补偿张紧力，避免皮带打滑、异响问题，轮系的布置位置预留了足够的拆装空间，日常维护时无需拆解周边大件即可完成皮带更换、张紧轮维护作业。

　　燃油系统采用高压共轨结构，高压油泵布置在缸体左侧进气侧，通过齿轮室输出的动力驱动，共轨管固定在缸盖侧面的加工凸台上，每个喷油器通过独立的高压油管与共轨管连接，油管的走向均设计了合理的弯曲半径，避免长期振动下出现应力集中断裂的问题。进气管采用整体式铸铝结构，内壁做了光滑流道处理，降低进气阻力，空气滤清器的安装接口布置在进气管顶端，预留的法兰尺寸可适配不同流量等级的空滤总成，满足不同作业环境下的进气过滤需求。排气歧管采用蠕墨铸铁材质，可承受排气侧最高750℃的持续工作温度，歧管的出口法兰匹配涡轮增压器的安装位，增压器的布置位置预留了隔热罩安装空间，避免高温辐射影响周边线束、橡胶管路的使用寿命。

　　后端飞轮壳采用铸铁材质，通过一圈螺栓固定在缸体后端面上，飞轮壳的内孔加工有定位止口，可直接匹配离合器总成、变速箱输入轴的安装定位，止口的同轴度公差控制在0.05mm以内，可保证动力输出时的同轴度要求，降低传动系统的振动噪声。飞轮壳侧面预留了起动机安装孔位、曲轴位置传感器安装位，底部设置了机油回油通道，可将飞轮室飞溅的机油导回油底壳。油底壳采用冲压钢板结构，设置了多道加强筋提升刚性，底部的放油螺塞位置偏向一侧，在整车倾斜一定角度的工况下也能顺利排空旧机油，油底壳内部设置了挡油板结构，可避免车辆在陡坡、颠簸路面行驶时机油出现剧烈晃动，保证机油泵吸油口始终处于油面以下，避免出现吸空导致的润滑失效问题。

　　从安装边界来看，该动力总成的前后悬置安装点分别布置在齿轮室两侧、飞轮壳两侧，安装点的位置经过重心匹配计算，四个悬置点的受力分布均匀，可有效衰减发动机运行时的振动向车架传递。整机的外形轮廓在宽度方向预留了足够的周边间隙，匹配整车布置时，两侧与车架纵梁的间隙可控制在25mm以上，满足管路、线束的布置空间要求，高度方向从油底壳底部到缸盖罩顶端的尺寸适配多数商用车的引擎舱布置高度，无需对引擎舱做额外的加高改造。整机的所有外接管路接口、电气接插件的位置都做了统一的方向规划，面向维修侧的接口都预留了足够的操作空间，日常保养时更换机油滤清器、燃油滤清器、检查机油液位都可在不拆解周边护板的情况下完成，大幅降低后期运维的操作难度。
