四轮卡丁车管式车架底盘结构设计

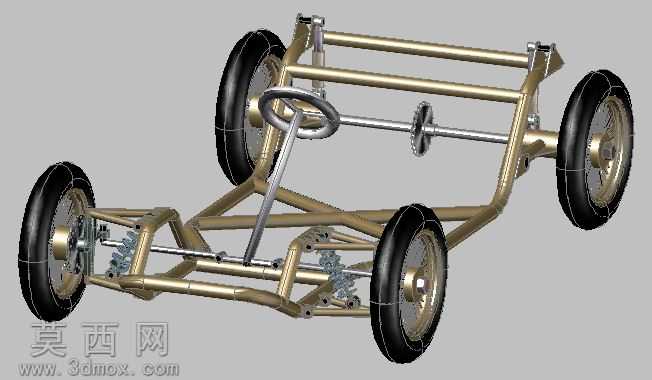

本作品为四轮卡丁车的管式车架底盘三维设计，整体采用空间管架式结构作为整车承载基体，建模过程中严格遵循小型休闲车辆的底盘布局逻辑，通过参数化建模完成每一根管材的空间定位与连接节点设计。模型完整还原了卡丁车底盘的核心功能结构：前部设置了完整的转向传动机构，包含转向柱、转向横拉杆、转向节连接位，方向盘安装位的角度经过反复调整，匹配卡丁车坐姿驾驶的操作人机工程，确保转向操作的行程与力矩传递路径合理；前后轮组的安装位预留了轮毂、轮轴的装配空间，轮距与轴距的比例参考了成熟竞速卡丁车的尺寸参数，保证车辆行驶的稳定性基础。车架主体采用圆形管材搭建空间桁架结构，管材之间的连接节点做了贴合式的衔接设计，既还原了真实管架焊接的结构形态，也在建模阶段就考虑了结构受力的传递路径，主承重梁沿纵向贯通前后，侧部辅助管材形成三角稳定结构，能够承载驾驶人员重量与行驶过程中的冲击载荷。建模过程中对转向机构的运动干涉做了模拟校验，确保转向轮在最大转角范围内不会与车架管材、横拉杆发生碰撞，各个传动部件的相对运动关系完全符合机械原理，转向时左右轮的转角差符合阿克曼转向几何的设计要求，保证转向过程中轮胎的纯滚动状态。材质渲染上，车架金属管材赋予了磨砂金属质感，轮胎采用黑色橡胶材质搭配金属轮毂，转向机构的传动部件做了金属机加工的质感区分，整体渲染效果清晰展现了底盘的结构层次，没有多余的装饰覆盖件，完全呈现卡丁车底盘最核心的机械结构，能够为卡丁车自制、底盘结构教学、小型车辆设计参考提供完整的三维结构依据，也可作为后续添加动力系统、外覆盖件、座椅等部件的基础设计载体。
