1/4flare规格手动截止式手阀结构设计

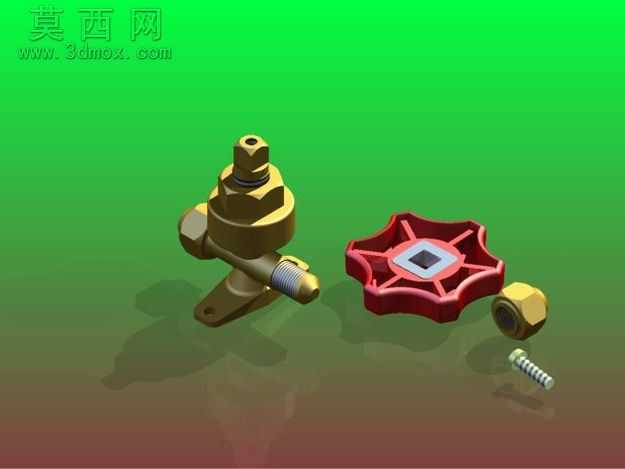

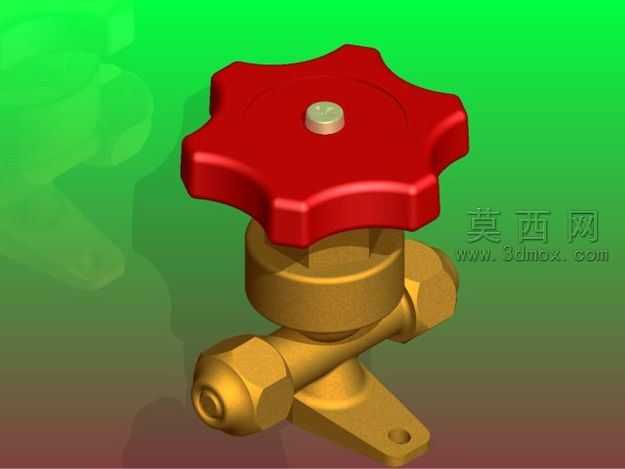

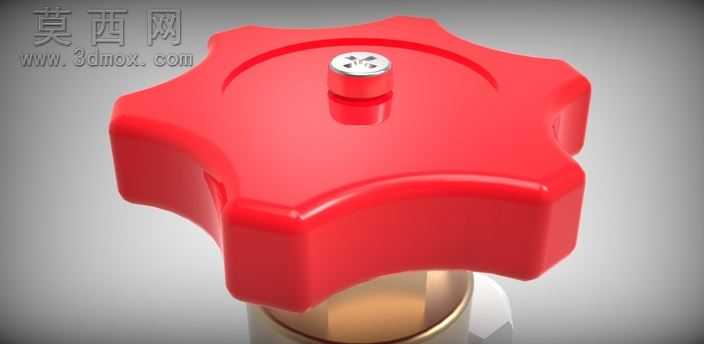

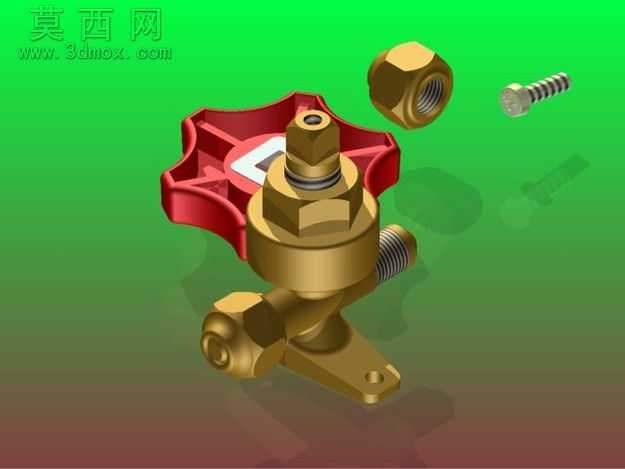

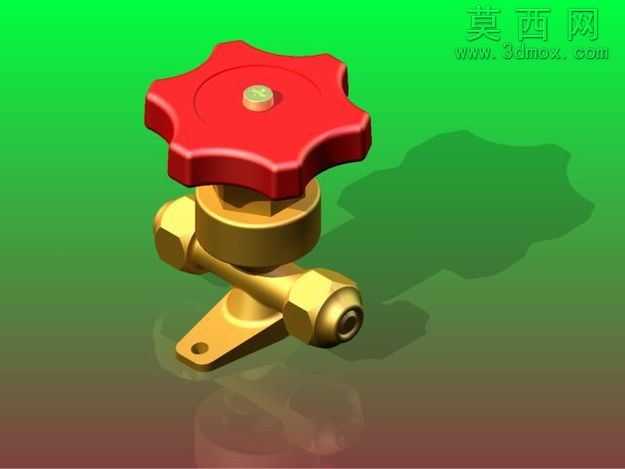

该手阀三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程遵循机械设计通用规范，对阀体、操作手轮、接头、安装底座等所有零部件均进行了独立的特征构建，保证各部件尺寸配合精度符合管路连接件的通用公差要求。模型渲染阶段采用了贴近实物的材质表现方案，操作手轮部分使用哑光红色烤漆材质，还原工业手轮常用的酚醛树脂或烤漆金属的视觉质感，表面添加了细微的颗粒粗糙度贴图，模拟真实使用中的磨砂触感，避免塑料感过重的失真效果；阀体及管路接头部分采用黄铜金属材质，调整了金属反射率与粗糙度参数，还原铜制阀件的暖金色金属光泽，同时在边角位置添加了轻微的磨损做旧效果，让模型更具工业真实感，而非理想化的全新渲染效果。结构设计上，该手阀为1/4flare扩口连接规格，适配对应尺寸的制冷、气动或低压流体管路，阀体采用一体式锻压造型结构，两端为外六角扩口接头，方便使用扳手进行管路安装紧固，底部设置带安装孔的固定支脚，可将阀体稳定固定在设备面板或安装支架上，避免管路受力导致阀体移位。顶部的星形七角手轮采用大直径防滑造型，边缘做圆弧过渡处理，无需额外工具即可手动旋转操作，手轮中心设置定位压盖，用于固定手轮与阀杆的连接结构，保证操作时手轮与阀杆同步转动，不会出现打滑松脱的问题。设计过程中优先考虑了手动阀的操作便利性与安装适配性，所有结构特征均参考市面通用手阀的成熟结构进行建模，既保证了外观的还原度，也确保各部件的装配关系符合实际生产装配逻辑，模型内部的阀杆、密封件等隐含结构也做了合理的预留设计，可直接用于产品展示、装配教学或管路系统的虚拟装配仿真使用。
