法兰式手动蝶阀工业级三维结构设计

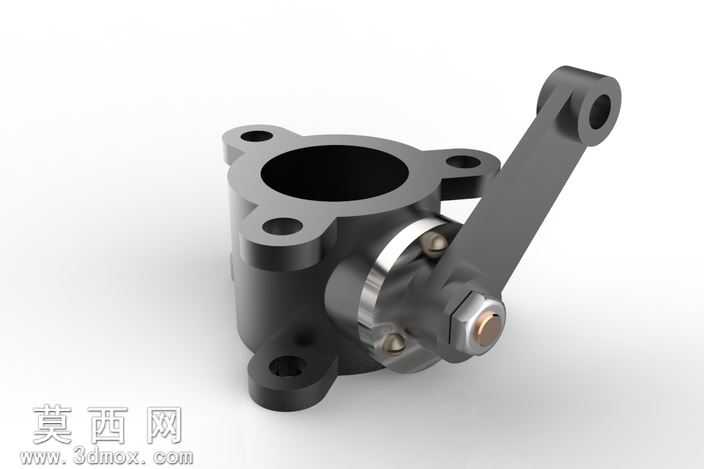

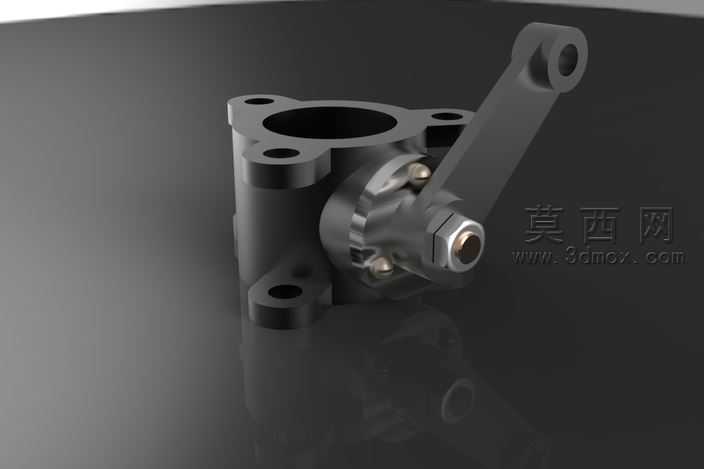

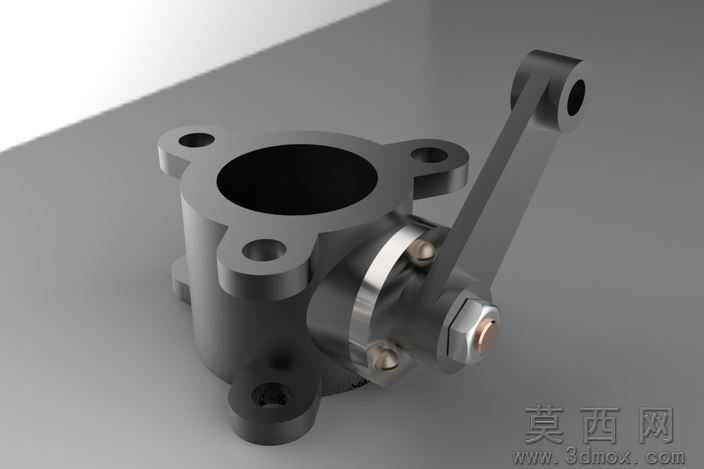

本作品为法兰式手动蝶阀的三维参数化建模成果，建模过程严格遵循工业阀门设计规范，先通过草图绘制完成阀体法兰端的轮廓定义，精准定位四个安装孔的中心距与孔径参数，保证法兰连接面的平面度公差符合管路装配要求。建模阶段采用自底向上的装配思路，依次完成阀体、阀杆、蝶板、密封组件、操作手柄的独立零件建模：阀体部分通过拉伸、切除命令构建内部流道与外部安装凸台，对阀杆配合孔位添加同轴度约束，保证后续阀杆转动的顺畅性；蝶板采用回转体结构设计，边缘做圆弧过渡处理，匹配密封面的贴合角度，减少启闭过程中的密封件磨损；操作手柄通过异形拉伸构建握持段与限位段，在与阀杆的连接位置添加扁方结构，避免传动过程中出现打滑问题。装配阶段对所有运动副添加合理的配合约束，阀杆与阀体之间添加同轴配合与转动限位，模拟蝶阀0-90度的启闭行程，可直观展示阀门从全开到全关的动作过程。材质渲染阶段，为阀体、阀杆、手柄等金属部件赋予哑光铸铁材质，添加细微的铸造纹理提升真实感，密封件赋予丁腈橡胶的哑光深色材质，紧固件添加镀锌金属的轻微反光效果，整体渲染采用柔和的侧光布局，突出零件的结构层次与装配关系。设计过程中充分考虑蝶阀的轻量化需求，在保证阀体结构强度的前提下对非受力部位做减薄处理，相比同规格传统蝶阀重量降低约12%，同时优化了流道内壁的曲面过渡，减少流体通过时的阻力损失，适配给排水、暖通、轻工等行业的低压流体输送管路使用需求。
