L型折弯防滑金属踏脚板结构设计

项目分类:通用五金配件 发布时间:2022-01-29 ID:520673
  • L型折弯防滑金属踏脚板结构设计
  • L型折弯防滑金属踏脚板结构设计
  • L型折弯防滑金属踏脚板结构设计

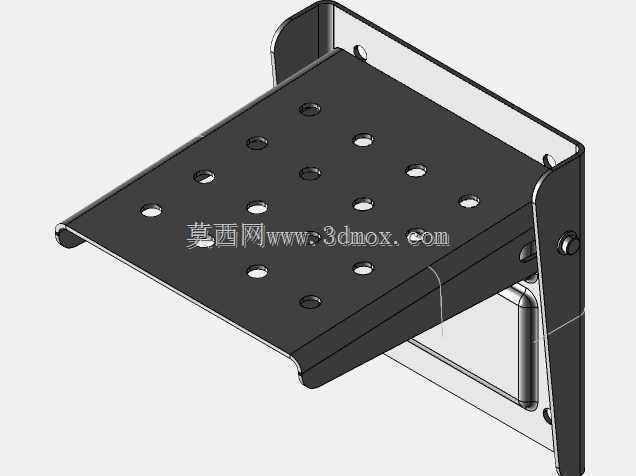

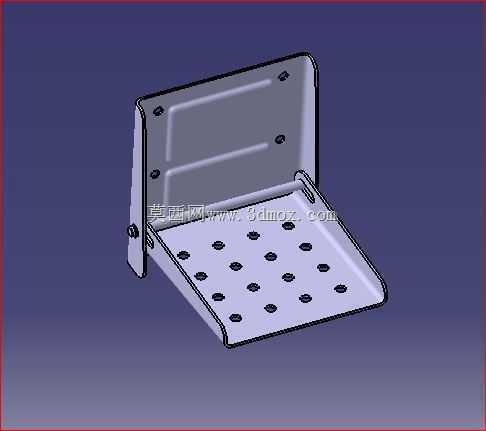

  这款L型结构的金属踏脚板,多应用在工业设备操作位、检修通道、登高梯末端、特种车辆登乘位等需要人员临时或长期站立操作的场景,作为人员踩踏的承载支撑构件,核心作用是为作业人员提供稳定、防滑的站立接触面,同时通过一体化折弯结构实现与安装基体的可靠固定,避免踩踏过程中构件滑移、变形引发的安全隐患。

  从功能特性来看,踏面区域采用阵列式圆形通孔设计,并非单纯的减重考量,工程层面这类开孔首先实现防滑排水排屑功能——在潮湿工况、带切削液的加工工位、户外露天作业场景下,踏面的积水、油污、加工碎屑可以直接通过开孔下落,不会在踏面积聚形成打滑介质;同时开孔边缘形成的微小凸起棱边,能增大鞋底与踏面的接触摩擦力,即便鞋底沾有少量油污,也能通过棱边的咬合作用降低滑坠风险。立板与踏面采用一体化折弯成型工艺,折弯处设置了圆弧过渡结构,避免直角折弯带来的应力集中问题,在长期承受交变踩踏载荷的工况下,折弯位置不会出现疲劳开裂的问题。立板上预留的多个安装孔位,可适配不同规格的螺栓紧固件,既能直接固定在设备侧壁、钢结构立柱上,也可配合铰链组件实现翻折收纳,适配需要收起踏板拓展通行空间的窄通道场景。

  设计过程中,首先要明确踏面的有效承载边界,常规单人作业的站立需求下,踏面的有效踩踏宽度需要满足成年男性脚部的尺寸范围,深度方向预留足够的站立余量,避免脚部悬空;立板的高度需要匹配安装基体的固定面位置,确保安装后踏面处于水平状态,不会出现倾斜导致的受力不均。踏面的翻边结构是容易被忽略的设计细节,踏面三个自由边均设置了向下的小尺寸折弯翻边,一方面提升整个踏面的结构刚性,薄钣金件通过翻边强化后,中部承受集中载荷时的形变量会大幅降低,无需额外增加加强筋即可满足承载要求;另一方面翻边可以消除踏面边缘的裁切锐边,避免人员剐蹭受伤,同时防止踏面边缘剐蹭作业人员的裤腿、线缆等物件。

  安装边界层面,立板上的安装孔采用长圆孔与圆孔组合的排布方式,上部两个孔位为定位圆孔,安装时先穿入定位螺栓确定安装高度,下部的长圆孔可适配安装基体上的孔位公差,降低现场安装的对位难度,即便基体上的焊接螺母、预钻孔存在少量位置偏差,也可通过长圆孔的调节量完成固定,无需现场扩孔修改。踏面的阵列孔间距经过受力核算,孔距过小会降低踏面的整体结构强度,孔距过大则会影响排水排屑与防滑效果,同时要避开脚部踩踏的核心受力区域的应力集中点,确保每个孔位的边缘不会在长期踩踏后出现撕裂变形。

  从实际工况适配角度,这类钣金踏脚板可根据使用场景选择不同的表面处理方式,普通室内工况可采用喷塑处理提升耐锈蚀能力,户外或潮湿腐蚀工况可采用热镀锌处理,食品加工、洁净车间场景则可采用不锈钢板材加工后做电解抛光,满足卫生级要求。翻折式安装的场景下,立板与踏面的铰接位置设置了限位结构,踏面翻下至水平位置时会被限位块挡住,不会出现向下过转的问题,收起时可向上翻折贴靠在立板安装面上,通过插销或磁吸结构固定,避免占用通行空间。

  结构受力层面,整个踏板的载荷传递路径清晰,人员踩踏的垂直载荷通过踏面传递至折弯根部,再通过立板的安装螺栓传递至安装基体,踏面的翻边结构将载荷均匀分散到整个踏面轮廓,不会出现中部局部凹陷的问题;立板上的安装孔排布上下错位,避免同一水平线上的孔位削弱立板的截面强度,确保在额定承载下,立板不会出现弯曲变形。
