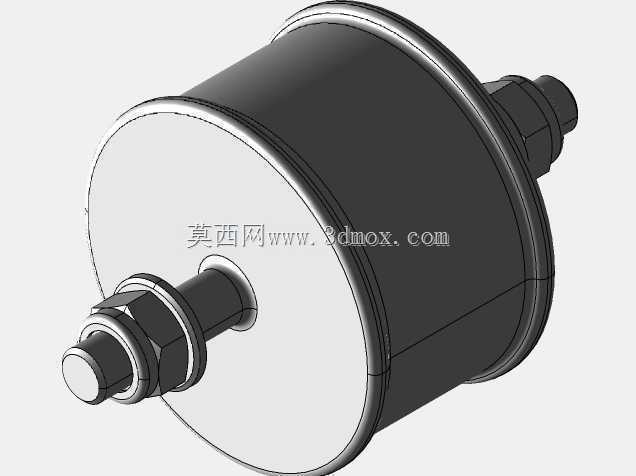

M12规格双向螺柱式橡胶减震构件

　　做设备结构设计快十二年，经手的隔振选型案例少说有几百个，这类M12规格的双向螺柱橡胶减震器，是中小型工业设备里出镜率极高的隔振元件，很多刚入行的工程师做选型时总把它和普通橡胶垫混为一谈，实际从安装边界到载荷匹配都有明确的工程逻辑。先从实际应用场景说，这类减震构件最常出现在功率1.5kW到7.5kW区间的中小型动力设备上，比如车间里的小型离心风机、台式空压机、实验室小型振动试验台、车载辅助动力单元、自动化生产线的小型输送驱动端，甚至部分户外监控云台的安装基座也会用到，核心作用是阻断设备运行产生的振动向安装基面传递，同时抵消外部环境振动对精密设备内部构件的影响，避免振动传导引发的紧固件松动、精密元器件偏移、结构共振异响等常见工程问题。

　　从功能特性来看，这款减震构件采用中间橡胶主体加两端同轴螺柱的结构，橡胶部分为邵氏硬度45-55度的丁腈橡胶混炼配方，兼顾阻尼特性与耐油耐老化性能，适合多数工业车间的常规使用环境。两端伸出的M12螺柱为镀锌碳钢材质，和橡胶主体通过硫化工艺牢固结合，不存在粘接脱落的风险，螺柱配套的平垫与锁紧螺母能在安装时精准控制压缩量，避免过度压缩导致橡胶提前疲劳失效。和单侧螺柱的减震器不同，双向螺柱的结构不需要在安装基面开沉孔避让，上下两端分别通过螺母锁紧设备安装脚与基础支架，安装效率更高，对安装空间的厚度要求更低，适合安装面厚度在3mm到8mm的薄板支架场景。

　　聊到设计思路，这款构件的核心设计逻辑是等刚度对称布局，两端螺柱的同轴度控制在0.1mm以内，避免安装后出现偏载导致橡胶局部应力集中。中间橡胶主体采用鼓型轮廓设计，而非直圆柱结构，这种轮廓能让橡胶在承受轴向压力时，形变向径向均匀扩散，不会出现直圆柱结构受压后侧面鼓包褶皱的问题，大幅提升疲劳寿命，常规额定载荷下的轴向形变控制在2mm到3mm区间，既保证足够的隔振效率，又不会让设备运行时出现过大的横向晃动。螺柱与橡胶结合的位置做了埋入式嵌件设计，金属嵌件外围带有防滑滚花，硫化后橡胶嵌入滚花间隙，彻底杜绝螺柱受扭转力时和橡胶主体脱开的风险，很多低价减震器就是省略了嵌件滚花结构，用几个月就出现螺柱转松脱落的问题。

　　再说到外形尺寸与安装边界，这款减震器的中间橡胶主体直径为80mm，整体轴向总高度（含两端螺柱伸出长度）为110mm，两端螺柱的有效螺纹长度各为25mm，安装时需要注意的边界条件有几个：首先是安装孔位的同轴度偏差不能超过0.5mm，强行对位安装会给橡胶主体施加持续的剪切应力，大幅缩短使用寿命；其次是两端的锁紧扭矩要控制在15N·m到20N·m之间，扭矩过大会把橡胶压得过硬失去隔振效果，扭矩过小则会出现运行时螺母松动；第三是安装时要保证减震器的轴向和设备振动的主方向一致，这类减震器的轴向隔振效率能达到85%以上，但径向刚度是轴向的1.2倍，要是装反了受力方向，隔振效果会打对折。另外选型时要注意单支减震器的额定载荷在80kg到120kg区间，设备总重量除以支撑点数量后，要落在这个载荷区间的中间值附近，才能达到最优的隔振效果，要是单支载荷超过150kg，橡胶会被压到极限形变位置，基本失去隔振作用，还容易出现橡胶开裂的问题。

　　实际工程应用里，这类减震器还有个容易被忽略的使用细节，就是不能在有强酸碱腐蚀或者长期处于100℃以上高温的环境里使用，丁腈橡胶在这类环境下会快速老化开裂，这种场景就要换成氟橡胶材质的同结构减震器。另外安装时不要在橡胶表面涂抹油脂类物质，油脂会渗透进橡胶分子间隙，导致橡胶膨胀变软，刚度快速下降。很多做设备维保的师傅图省事，装减震器时在螺柱上抹黄油防锈，结果半年不到减震器就塌了，就是这个原因。从建模角度来说，绘制这个构件的三维模型时，要重点还原橡胶主体的鼓型曲面弧度、螺柱与嵌件的结合位置、螺母与平垫的装配间隙，还要注意橡胶部分的形变模拟，做装配仿真时要给橡胶部分设置对应的超弹性材料属性，才能准确模拟安装压缩后的实际状态，避免做安装干涉检查时出现误判。
