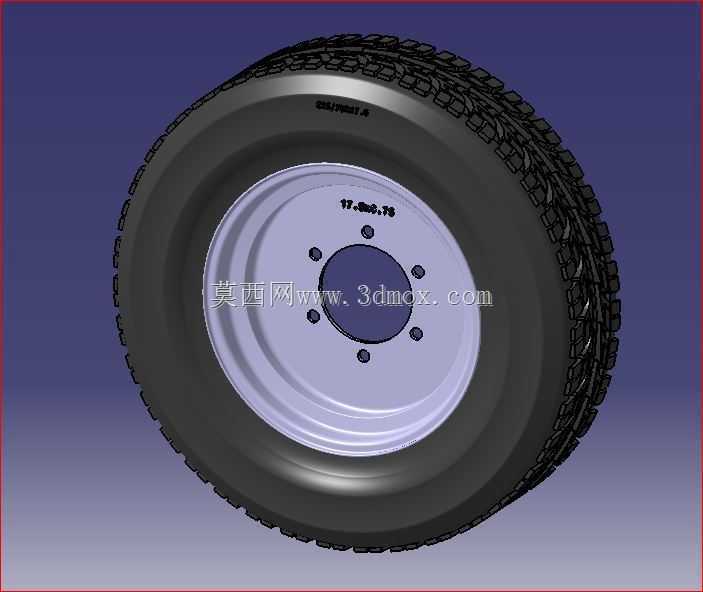

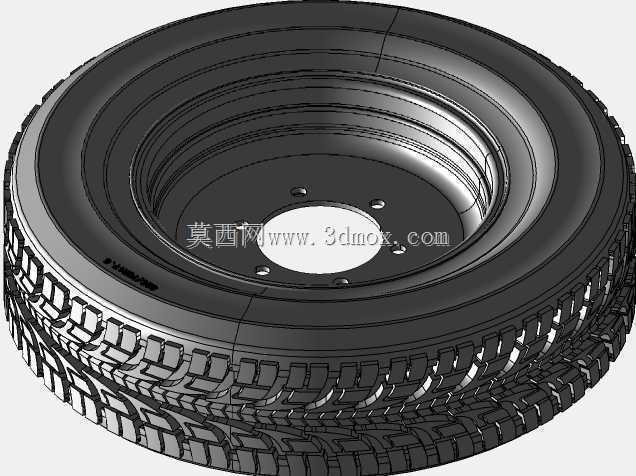

225/75R17规格商用车车轮总成结构设计

　　在商用车行走系统的部件选型与结构匹配工作中，车轮总成是直接关联行驶安全性、承载可靠性与路面适配性的核心部件，本次呈现的225/75R17规格车轮，适配轻卡、中型商用客车、厢式物流运输车等多种车型的非驱动转向桥或随动桥使用场景，日常作业中需要同时承担整车载荷传递、路面冲击缓冲、制动力矩输出、转向轨迹执行等多重功能，其结构设计的合理性直接影响整车的行驶平顺性与操控稳定性。

　　从实际使用场景来看，该规格车轮常见于总质量4.5-8吨级的城市配送轻卡、19座以下中型营运客车，以及部分工程作业类专用车辆的行走机构，日常行驶覆盖城市铺装路面、城郊非铺装碎石路、厂区硬化作业面等多种路况，设计过程中需要兼顾铺装路面的低滚阻需求与非铺装路面的抗冲击能力。轮胎部分采用了块状交错的胎面花纹设计，胎肩位置设置了连续的加强筋结构，胎面花纹沟深度匹配商用车辆的长里程使用需求，花纹块的边角做了圆弧过渡处理，避免频繁制动、转向过程中出现花纹块掉块、异常磨损的问题；胎侧部分设计了足够的厚度冗余，能够抵御路边石剐蹭、路面碎石击打带来的损伤，避免胎侧鼓包、帘线断裂的失效风险。

　　轮辋部分采用了与225/75R17轮胎严格匹配的17英寸标称直径设计，轮辋的胎圈座角度、凸缘高度均符合商用车轮辋的通用匹配标准，能够保证轮胎充气后与轮辋的紧密贴合，避免高速行驶过程中出现轮胎脱圈、慢撒气的问题。轮毂部分采用了等厚冲压焊接的盘式结构，中心定位孔的尺寸精度控制在IT7级公差范围内，能够与车桥的轴头实现精准的过渡配合，保证车轮转动过程中的同轴度，降低整车行驶过程中的轮端跳动量；轮毂上的螺栓孔采用了均匀分布的6孔设计，螺栓孔的位置度公差严格控制，能够与车桥端的轮毂螺栓实现无应力装配，避免螺栓受剪切力出现断裂失效的问题，螺栓孔周边做了局部的冲压凸起加强，提升螺栓连接区域的结构强度，承受大载荷冲击时不会出现孔位变形、开裂的问题。

　　设计过程中，首先需要明确车轮的额定承载阈值，结合225/75R17轮胎的标准充气压力与额定载荷参数，反向推导轮辋、轮毂的结构强度要求，通过有限元分析对轮毂的应力集中区域进行结构优化，比如在轮毂与轮辋的焊接连接位置，采用了连续满焊的工艺结构，同时在焊缝内侧设置了过渡圆弧，降低焊接应力集中带来的疲劳开裂风险；轮毂盘面的冲压加强筋采用了环形放射状的布局，既能够降低轮毂自身的重量，实现行走部件的轻量化设计，又能够保证足够的径向与轴向刚度，承受车辆过坑、重载转向时的交变载荷冲击。

　　从安装边界来看，该车轮的中心孔尺寸、螺栓孔分布圆直径、轮辋偏距均匹配对应吨位级商用车的车桥安装参数，装配时不需要额外加装转接法兰，能够直接替换同规格的原厂车轮部件；车轮的整体轴向宽度控制在合理范围内，装配后不会与车辆的转向节、制动鼓、挡泥板等周边部件发生运动干涉，转向过程中轮胎的最大转角空间满足整车的最小转弯直径设计要求；轮胎的静态滚动半径匹配整车的车速表标定参数，更换同规格车轮后不需要对车速采集系统进行重新校准，轮端的动平衡精度等级满足商用车车轮的G16级要求，高速行驶时不会出现异常的方向盘抖动、车身共振问题。

　　在实际的结构建模过程中，需要严格区分轮胎的橡胶部分、帘线层、轮辋的钢制部分、轮毂的冲压钢板部分的材料属性参数，轮胎部分采用超弹性材料模型模拟其充气后的形变特性，轮辋与轮毂部分采用弹塑性材料模型模拟其受载后的应力分布，建模过程中对胎面花纹的细小倒角、轮毂的冲压圆角都做了精准还原，能够直接用于后续的整车装配干涉检查、轮端疲劳寿命仿真、行驶动力学仿真等工作，也可以作为同规格车轮改型设计的基础参考模型，帮助结构设计人员快速完成轮辋偏距调整、轮毂螺栓孔位适配等改型工作，减少重复建模的工作量。
