12R22.5规格商用车车轮总成结构设计

　　商用车行驶系统中，车轮总成是连接车桥与路面的核心承载部件，直接决定车辆的承载能力、行驶平顺性与操控稳定性，12R22.5规格的车轮目前广泛应用于重型载货汽车、公路客运大巴、半挂牵引列车等干线运输车型，适配总质量18-40吨级的商用车辆使用场景，覆盖高速干线物流、中长途客运、工程建材转运等多数商用车运营工况。

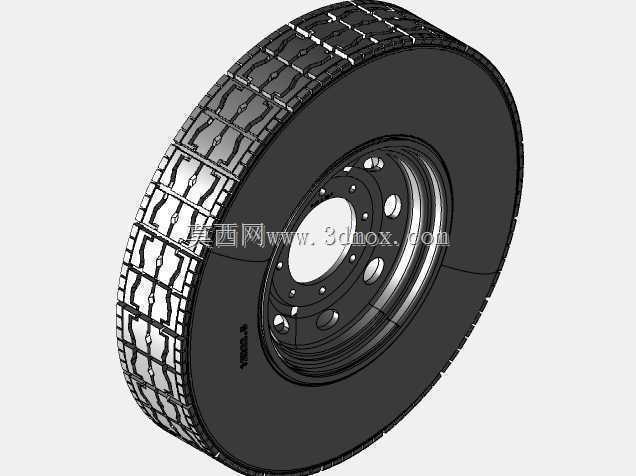

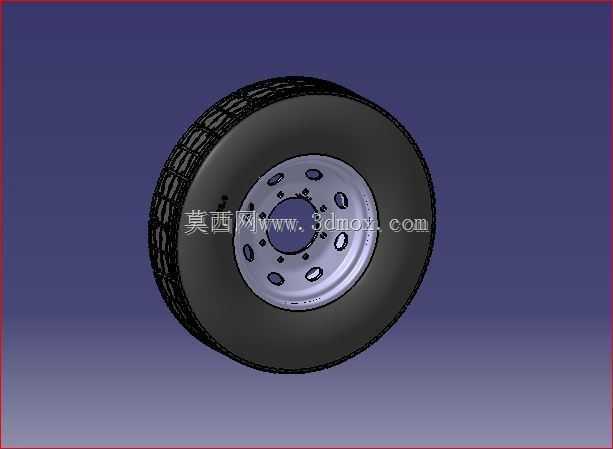

　　从结构设计逻辑来看，该车轮总成分为橡胶轮胎与钢制轮毂两个核心部分，轮胎部分采用子午线轮胎结构，胎面设置多道纵向排水沟槽与横向防滑花纹块，胎侧带有多层钢丝帘线补强结构，可承受额定载荷下的反复形变，同时兼顾高速行驶的滚动阻力控制与耐磨性能，适配公路铺装路面的长距离行驶需求，胎圈部位采用高强度钢丝圈结构，保证与轮辋装配后的贴合紧密度，避免高速行驶或重载转弯时出现胎圈脱开、漏气等故障。轮毂部分采用轮辐与轮辋焊接成型的钢制结构，轮辐上均匀分布10个螺栓安装孔，中心设置定位大孔，装配时通过中心孔与车桥轴头的配合实现径向定位，再通过轮毂螺栓与车桥法兰紧固，保证车轮旋转时的同轴度，降低高速行驶的抖动量；轮辐上同时开设多个椭圆形通风孔，一方面可以降低轮毂整体重量，减少非簧载质量，提升悬架响应速度，另一方面可以在车辆行驶时引导气流穿过，对制动鼓或制动盘进行散热，避免长下坡连续制动时制动系统温度过高引发制动力衰减。

　　设计过程中首先明确安装边界尺寸，该规格车轮适配22.5英寸规格的轮辋，轮辋宽度符合12R22.5轮胎的装配标准，螺栓孔分布圆直径、中心孔直径、螺栓孔孔径均匹配主流商用车10螺栓车桥法兰的安装尺寸，可直接替换同规格的原厂车轮部件，无需对车桥、制动系统、轮罩等周边部件做改装调整。轮胎充气后的整体外径、断面宽度参数经过校核，保证车辆转向时轮胎不会与转向拉杆、翼子板等部件发生运动干涉，同时悬架跳动到极限行程时，轮胎与车架、货箱底板之间保留足够的安全间隙。

　　结构细节处理上，轮辋与轮辐的焊接位置采用满焊工艺，焊后做去应力处理，避免长期交变载荷下焊缝出现疲劳开裂；轮辐安装面做平面度精加工处理，保证与车桥法兰贴合紧密，避免装配后出现车轮端面跳动量超标的问题；轮胎与轮辋装配后做动平衡校准，平衡块安装位置预留足够的装配空间，降低整车行驶时的振动传递。针对重载工况的使用需求，轮辋的挡圈、锁圈部位采用加厚设计，可承受轮胎充气后的张力以及颠簸路面的冲击载荷，避免轮辋变形导致的轮胎漏气、脱落风险。

　　在实际选型匹配过程中，该结构的车轮总成可根据使用场景调整轮胎的花纹类型，公路运输场景选用顺纹低滚阻花纹，非铺装路面工况选用加深块状越野花纹，轮毂部分可根据防腐需求选择电泳喷漆、喷粉等不同表面处理工艺，适配不同运营环境的防腐蚀要求。建模过程中对轮胎的胎面花纹、胎侧标识、轮辐的通风孔、螺栓孔倒角、焊接止口等细节都做了还原，可用于商用车底盘总装布置校核、车轮运动干涉检查、维修拆装模拟等场景，也可作为商用车配件展示、教学演示的数字化模型使用，结构参数完全对标量产商用车型的实际部件，不存在结构失真、尺寸偏差等问题，能够满足结构设计阶段的各类校核需求。
