双色拼接长方盒状塑料壳体结构设计

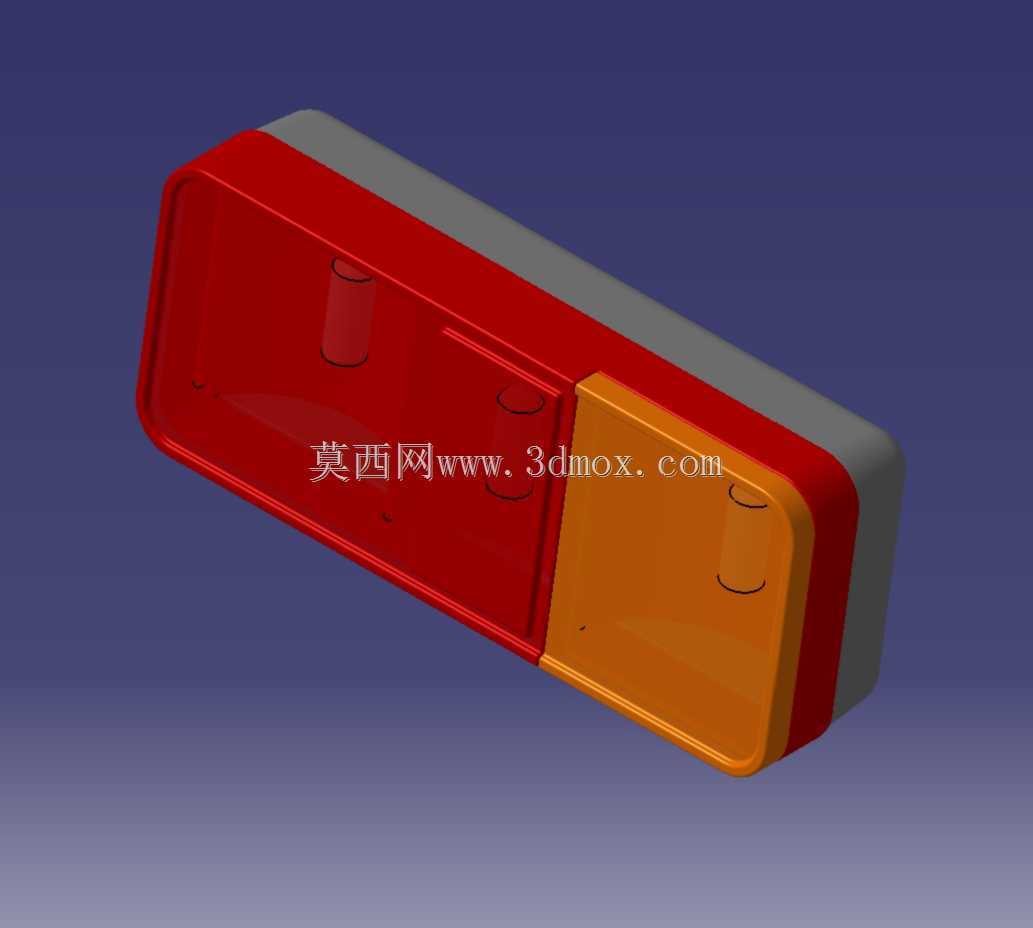

　　这款双色拼接的长方盒状塑料壳体，在日常工业配套场景里常作为小型功能模块的外置防护载体使用，比如车载侧边警示灯组外罩、小型工控模块防护壳、桌面式小型接线端子外盒都能适配这类结构。从结构设计逻辑来看，壳体采用大面红棕色与侧边橙棕色的分块拼接设计，并非单纯做外观区分，两个色块对应的壳体区域可分别适配不同透光率或者耐候性能的材料需求，比如红棕色区域可做遮光的主体承载部分，橙棕色区域可做半透光的信号透出区域，不用额外做表面喷涂或者遮光处理，一体注塑拼接就能满足功能分区需求。壳体整体做了圆角过渡处理，所有棱边都没有尖锐直角，一方面是注塑生产时能避免应力集中导致的成型缺陷，减少拐角处缩痕、翘曲的出现概率，

　　另一方面安装使用时也能避免剐蹭布线或者操作人员肢体，适配车载、桌面外露安装的使用场景。壳体内部预留的多个圆柱形安装柱，是直接和壳体主体一体注塑成型的，柱体内径适配常规自攻螺丝规格，不用额外预埋铜螺母就能直接固定内部的PCB板、小型功能组件，安装柱的高度做了统一限位，能保证内部安装的元器件和壳体内壁预留足够的安全间隙，避免元器件贴壁导致的散热不畅或者绝缘风险。从安装边界来看，壳体整体为扁长方形态，长宽比接近3:1，厚度方向尺寸较薄，适合在狭窄安装空间内布置，比如车辆侧围的预留安装槽、设备控制柜的侧边空位都能嵌入安装，壳体背部的灰色边缘区域做了加厚处理，可作为安装贴合面，预留的安装孔位可直接打螺丝固定到安装基体上，不用额外设计安装支架。

　　设计时特意将拼接缝设置在壳体侧面的非安装面位置，拼接处做了错位止口结构，装配后缝隙均匀，能达到基础的防尘防泼溅效果，适配普通室内或者车载非外露淋雨场景的使用需求。壳体的外表面做了细晒纹处理，不用做后续的表面喷涂工艺，注塑成型后直接就能使用，能降低批量生产的成本，同时细晒纹表面也不容易残留指纹和划痕，日常使用维护更方便。在壁厚设计上，主体壳体壁厚保持均匀一致，拼接区域的壁厚做了渐变过渡，避免壁厚突变导致的注塑成型时出现熔接痕或者缩水问题，内部的安装柱和壳体主体连接位置做了加强筋过渡，能提升安装柱的结构强度，多次拆装螺丝也不会出现柱体断裂的问题。这类壳体结构在做三维建模时，需要重点关注拼接止口的配合公差，

　　两个拼接部件的止口间隙要预留合适的装配余量，既要保证装配后缝隙均匀不松动，也要避免过盈量太大导致装配困难，同时安装柱的位置度要和内部待安装组件的孔位精准匹配，建模时需要同步做装配干涉检查，确保内部组件装入后不会和壳体内壁、加强筋产生干涉。另外壳体的脱模斜度也做了合理设置，外表面脱模斜度小于内表面，能保证注塑开模时壳体留在动模侧，同时不会在外观面留下明显的顶出痕迹，保证外观面的平整性。
