　　在管道输送系统、大型回转设备的动静密封衔接、压力容器端盖连接这类工况里，这类环形连接构件的应用占比极高，尤其是大口径的管路对接、旋转工作台的基座密封、大型除尘设备的风道对接场景，对这类环形件的平面度、安装孔位同轴度都有极高要求，一旦密封面出现翘曲或者孔位偏差，轻则出现介质泄漏，重则导致整套设备运转时出现偏心振动，埋下长期的运行隐患。做这类环形构件的三维设计时，首先要敲定的是内外径的边界尺寸，D700规格对应的是公称通径700mm的对接场景，设计时要预留足够的密封面宽度，不能为了省料压缩密封带的尺寸，不然橡胶垫片或者金属缠绕垫压合之后，有效密封比压达不到设计要求，带压运行时很容易出现渗漏。构件上均匀分布的紧固连接件，

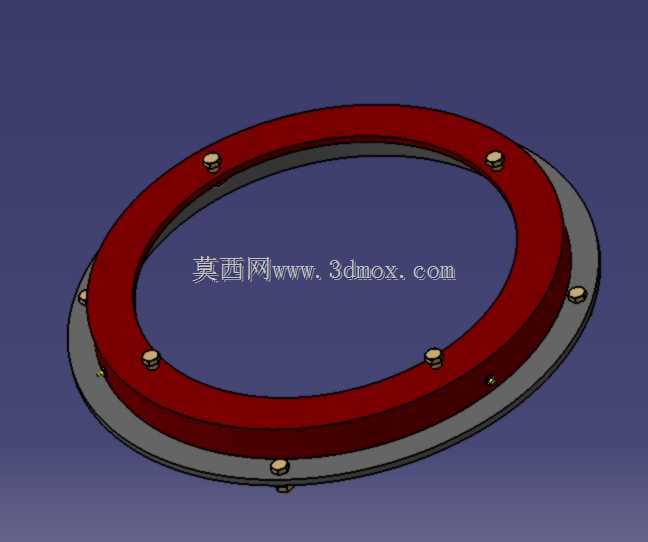

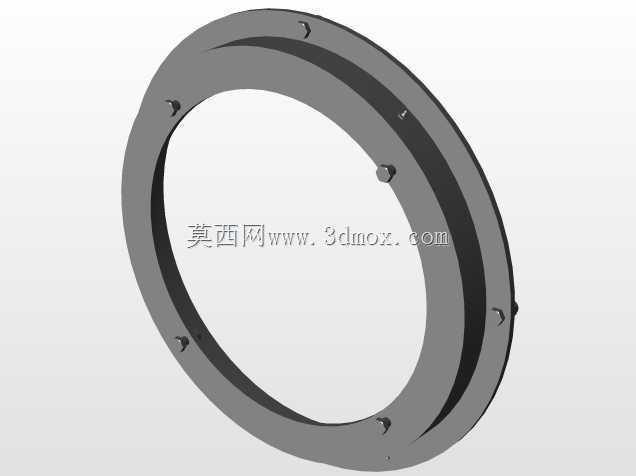

　　排布时要严格遵循等圆心角设计，每两个相邻紧固件之间的弧长差不能超过1mm，不然压合密封垫的时候会出现局部压力不均，有的位置压得过紧导致垫片永久变形，有的位置压力不足留下泄漏缝隙。从结构分层来看，这个构件采用了双层叠合的环形基体设计，上层红色部分为压紧环，下层灰色部分为支撑密封座，两者的配合面做了0.02mm的公差配合，安装时压紧环可以沿着轴向小幅浮动，自动补偿对接端的平面度误差，避免因为对接面的加工误差导致密封失效。这类构件在现场安装时，紧固件的拧紧顺序必须遵循对角交叉拧紧的原则，不能顺着圆周依次拧紧，不然会导致环形件出现单侧翘起，密封垫压合偏移。设计时还要考虑构件的安装边界，外径尺寸要比对接法兰的外径小2-3mm，

　　预留出安装时的调整间隙，避免现场吊装对接时出现卡滞，内径则要和对接管路的通径保持一致，不能出现凸台或者缩径，不然会影响介质的流通效率，在输送粉体或者高粘度介质时还会出现物料挂壁堆积的问题。在回转设备的应用场景里，这类环形构件还要兼顾一定的耐磨性能，支撑密封座的表面会做硬化处理，和旋转端的密封圈配合时，能承受长期的摩擦损耗，不会因为短时间的运转就出现密封面磨损，延长整套密封组件的更换周期。做三维建模的时候，要重点校验每个紧固孔的位置度，相对于基准轴线的位置度公差要控制在0.1mm以内，不然现场安装时会出现螺栓穿不进的问题，尤其是大口径构件，一旦孔位偏差超差，现场返修的难度极大，需要动用移动式钻床扩孔，既耽误安装工期，

　　也会破坏构件的整体防腐层。另外，压紧环的厚度设计也要经过受力校核，在额定的螺栓预紧力下，压紧环的最大变形量不能超过0.05mm，不然长期运行后会出现预紧力松弛，密封比压下降。很多新手设计这类环形件时，容易忽略温度形变的影响，在高温工况下应用的话，还要在紧固孔位置预留一定的热胀间隙，避免构件受热膨胀后出现挤压变形，导致螺栓被剪断或者密封面翘曲。这类构件的选材也会根据应用场景调整，普通水系统用普通碳钢做防腐处理即可，腐蚀性介质场景则要选用不锈钢或者衬氟结构，粉体输送场景还要在密封面做抛光处理，降低物料附着的概率。从实际运维的角度看，这类环形构件的结构设计要尽量减少拆卸难度，压紧环和支撑座之间没有复杂的卡扣结构，拆卸时只要松开所有紧固件就能直接分离，方便后期更换密封垫片，不需要动用大型拆卸工具，降低现场运维的工作量。在风道系统应用时，这类构件还会在密封面预留密封胶条的安装槽，不用现场额外涂抹密封胶，安装时直接嵌入成型胶条即可，既能提升密封效率，也能避免密封胶涂抹不均导致的泄漏问题。建模时还要注意构件的边缘倒角处理，所有锐边都要做R2以上的圆角，避免安装时划伤施工人员，也防止密封垫安装时被锐边割破，影响密封效果。
